Устройство для бурения скважин пневмоударниками

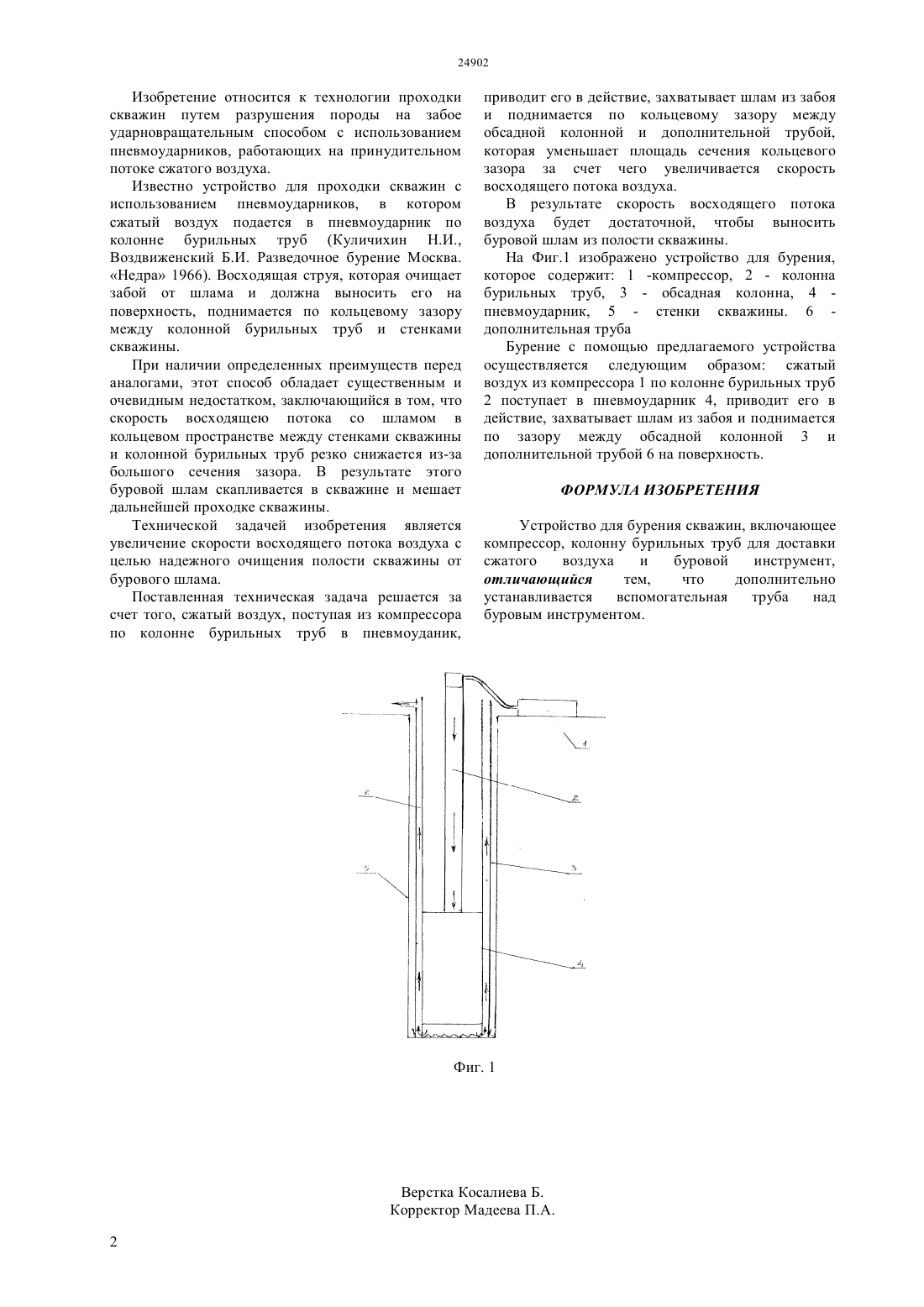

(51) 21 7/00 (2010.01) 21 7/18 (2010.01) 21 7/20 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к технологии проходки скважин. Изобретение обеспечивает увеличение скорости восходящего потока сжатого воздуха, что повышает надежность очистки скважины от бурового шлама. Увеличение скорости восходящего потока воздуха достигается уменьшением кольцевого зазора для прохода восходящего потока воздуха за счет установки соосно с бурильными трубами дополнительной трубы, наворачиваемой на верхний конец пневмоударника.(72) Мусанов Алькен Шалбай Абу-Талип(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет имени К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ БУРЕНИЯ СКВАЖИН ПНЕВМОУДАРНИКАМИ Изобретение относится к технологии проходки скважин путем разрушения породы на забое ударновращательным способом с использованием пневмоударников, работающих на принудительном потоке сжатого воздуха. Известно устройство для проходки скважин с использованием пневмоударников, в котором сжатый воздух подается в пневмоударник по колонне бурильных труб (Куличихин Н.И.,Воздвиженский Б.И. Разведочное бурение Москва. Недра 1966). Восходящая струя, которая очищает забой от шлама и должна выносить его на поверхность, поднимается по кольцевому зазору между колонной бурильных труб и стенками скважины. При наличии определенных преимуществ перед аналогами, этот способ обладает существенным и очевидным недостатком, заключающийся в том, что скорость восходящею потока со шламом в кольцевом пространстве между стенками скважины и колонной бурильных труб резко снижается из-за большого сечения зазора. В результате этого буровой шлам скапливается в скважине и мешает дальнейшей проходке скважины. Технической задачей изобретения является увеличение скорости восходящего потока воздуха с целью надежного очищения полости скважины от бурового шлама. Поставленная техническая задача решается за счет того, сжатый воздух, поступая из компрессора по колонне бурильных труб в пневмоуданик, приводит его в действие, захватывает шлам из забоя и поднимается по кольцевому зазору между обсадной колонной и дополнительной трубой,которая уменьшает площадь сечения кольцевого зазора за счет чего увеличивается скорость восходящего потока воздуха. В результате скорость восходящего потока воздуха будет достаточной, чтобы выносить буровой шлам из полости скважины. На Фиг.1 изображено устройство для бурения,которое содержит 1 -компрессор, 2 - колонна бурильных труб, 3 - обсадная колонна, 4 пневмоударник, 5 - стенки скважины. 6 дополнительная труба Бурение с помощью предлагаемого устройства осуществляется следующим образом сжатый воздух из компрессора 1 по колонне бурильных труб 2 поступает в пневмоударник 4, приводит его в действие, захватывает шлам из забоя и поднимается по зазору между обсадной колонной 3 и дополнительной трубой 6 на поверхность. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для бурения скважин, включающее компрессор, колонну бурильных труб для доставки сжатого воздуха и буровой инструмент,отличающийся тем,что дополнительно устанавливается вспомогательная труба над буровым инструментом.
