Гидроциклонная установка

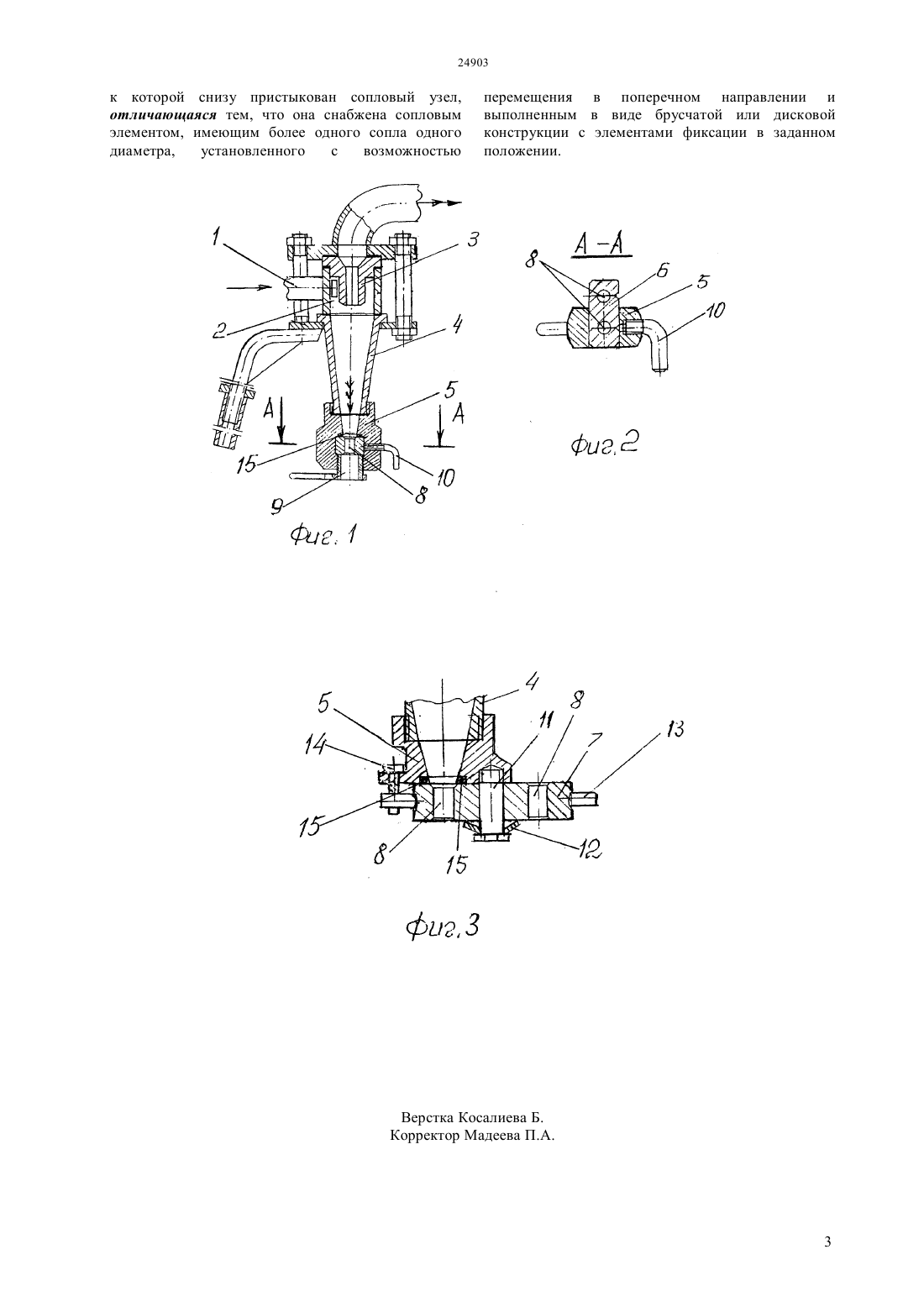

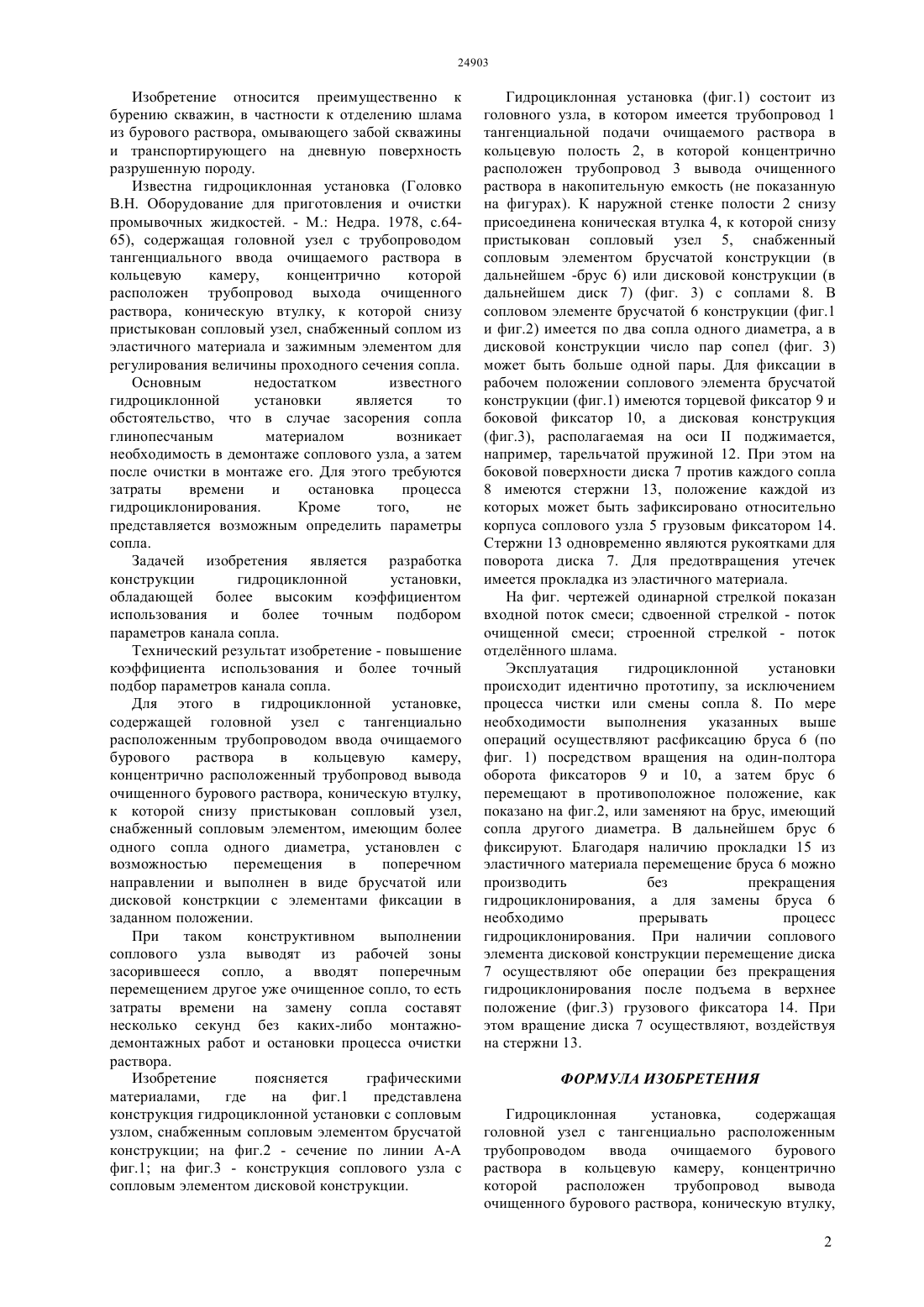

(51) 21 10/00 (2010.01) 04 5/08 (2010.01) 21 1/68 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат изобретения - повышение коэффициента использования и более точный подбор параметров канала сопла. Для этого в гидроциклонной установке,содержащей головной узел с тангенциально расположенным трубопроводом ввода очищаемого бурового раствора в кольцевую камеру,концентрично которой расположен трубопровод вывода очищенного бурового раствора, коническую втулку, к которой снизу пристыкован сопловый узел, снабженный сопловым элементом, имеющим более одного сопла одного диаметра,установленный с возможностью перемещения в поперечном направлении и выполнен в виде брусчатой или дисковой конструкции с элементами фиксации в заданном положении.(72) Сушко Сергей Михайлович Бегун Анатолий Данилович Повелицын Владимир Михайлович Абдильдин Гарыш Надырович Пшеницын Александр Станиславович Латыпов Авис Самигуллинович(56) Головко В.Н. Оборудование для приготовления и очистки промывочных жидкостей. - М. Недра.1978, с.64-65(57) Изобретение относится преимущественно к бурению скважин, в частности к отделению шлама из бурового раствора, омывающего забой скважины и транспортирующего на дневную поверхность разрушенную породу. Изобретение относится преимущественно к бурению скважин, в частности к отделению шлама из бурового раствора, омывающего забой скважины и транспортирующего на дневную поверхность разрушенную породу. Известна гидроциклонная установка (Головко В.Н. Оборудование для приготовления и очистки промывочных жидкостей. - М. Недра. 1978, с.6465), содержащая головной узел с трубопроводом тангенциального ввода очищаемого раствора в кольцевую камеру,концентрично которой расположен трубопровод выхода очищенного раствора, коническую втулку, к которой снизу пристыкован сопловый узел, снабженный соплом из эластичного материала и зажимным элементом для регулирования величины проходного сечения сопла. Основным недостатком известного гидроциклонной установки является то обстоятельство, что в случае засорения сопла глинопесчаным материалом возникает необходимость в демонтаже соплового узла, а затем после очистки в монтаже его. Для этого требуются затраты времени и остановка процесса гидроциклонирования. Кроме того,не представляется возможным определить параметры сопла. Задачей изобретения является разработка конструкции гидроциклонной установки,обладающей более высоким коэффициентом использования и более точным подбором параметров канала сопла. Технический результат изобретение - повышение коэффициента использования и более точный подбор параметров канала сопла. Для этого в гидроциклонной установке,содержащей головной узел с тангенциально расположенным трубопроводом ввода очищаемого бурового раствора в кольцевую камеру,концентрично расположенный трубопровод вывода очищенного бурового раствора, коническую втулку,к которой снизу пристыкован сопловый узел,снабженный сопловым элементом, имеющим более одного сопла одного диаметра, установлен с возможностью перемещения в поперечном направлении и выполнен в виде брусчатой или дисковой констркции с элементами фиксации в заданном положении. При таком конструктивном выполнении соплового узла выводят из рабочей зоны засорившееся сопло, а вводят поперечным перемещением другое уже очищенное сопло, то есть затраты времени на замену сопла составят несколько секунд без каких-либо монтажнодемонтажных работ и остановки процесса очистки раствора. Изобретение поясняется графическими материалами,где на фиг.1 представлена конструкция гидроциклонной установки с сопловым узлом, снабженным сопловым элементом брусчатой конструкции на фиг.2 - сечение по линии А-А фиг.1 на фиг.3 - конструкция соплового узла с сопловым элементом дисковой конструкции. Гидроциклонная установка (фиг.1) состоит из головного узла, в котором имеется трубопровод 1 тангенциальной подачи очищаемого раствора в кольцевую полость 2, в которой концентрично расположен трубопровод 3 вывода очищенного раствора в накопительную емкость (не показанную на фигурах). К наружной стенке полости 2 снизу присоединена коническая втулка 4, к которой снизу пристыкован сопловый узел 5, снабженный сопловым элементом брусчатой конструкции (в дальнейшем -брус 6) или дисковой конструкции (в дальнейшем диск 7) (фиг. 3) с соплами 8. В сопловом элементе брусчатой 6 конструкции (фиг.1 и фиг.2) имеется по два сопла одного диаметра, а в дисковой конструкции число пар сопел (фиг. 3) может быть больше одной пары. Для фиксации в рабочем положении соплового элемента брусчатой конструкции (фиг.1) имеются торцевой фиксатор 9 и боковой фиксатор 10, а дисковая конструкция(фиг.3), располагаемая на осиподжимается,например, тарельчатой пружиной 12. При этом на боковой поверхности диска 7 против каждого сопла 8 имеются стержни 13, положение каждой из которых может быть зафиксировано относительно корпуса соплового узла 5 грузовым фиксатором 14. Стержни 13 одновременно являются рукоятками для поворота диска 7. Для предотвращения утечек имеется прокладка из эластичного материала. На фиг. чертежей одинарной стрелкой показан входной поток смеси сдвоенной стрелкой - поток очищенной смеси строенной стрелкой - поток отделнного шлама. Эксплуатация гидроциклонной установки происходит идентично прототипу, за исключением процесса чистки или смены сопла 8. По мере необходимости выполнения указанных выше операций осуществляют расфиксацию бруса 6 (по фиг. 1) посредством вращения на один-полтора оборота фиксаторов 9 и 10, а затем брус 6 перемещают в противоположное положение, как показано на фиг.2, или заменяют на брус, имеющий сопла другого диаметра. В дальнейшем брус 6 фиксируют. Благодаря наличию прокладки 15 из эластичного материала перемещение бруса 6 можно производить без прекращения гидроциклонирования, а для замены бруса 6 необходимо прерывать процесс гидроциклонирования. При наличии соплового элемента дисковой конструкции перемещение диска 7 осуществляют обе операции без прекращения гидроциклонирования после подъема в верхнее положение (фиг.3) грузового фиксатора 14. При этом вращение диска 7 осуществляют, воздействуя на стержни 13. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроциклонная установка,содержащая головной узел с тангенциально расположенным трубопроводом ввода очищаемого бурового раствора в кольцевую камеру, концентрично которой расположен трубопровод вывода очищенного бурового раствора, коническую втулку,2 к которой снизу пристыкован сопловый узел,отличающаяся тем, что она снабжена сопловым элементом, имеющим более одного сопла одного диаметра,установленного с возможностью перемещения в поперечном направлении и выполненным в виде брусчатой или дисковой конструкции с элементами фиксации в заданном положении.
