Механизм баллистической настройки для прицелов

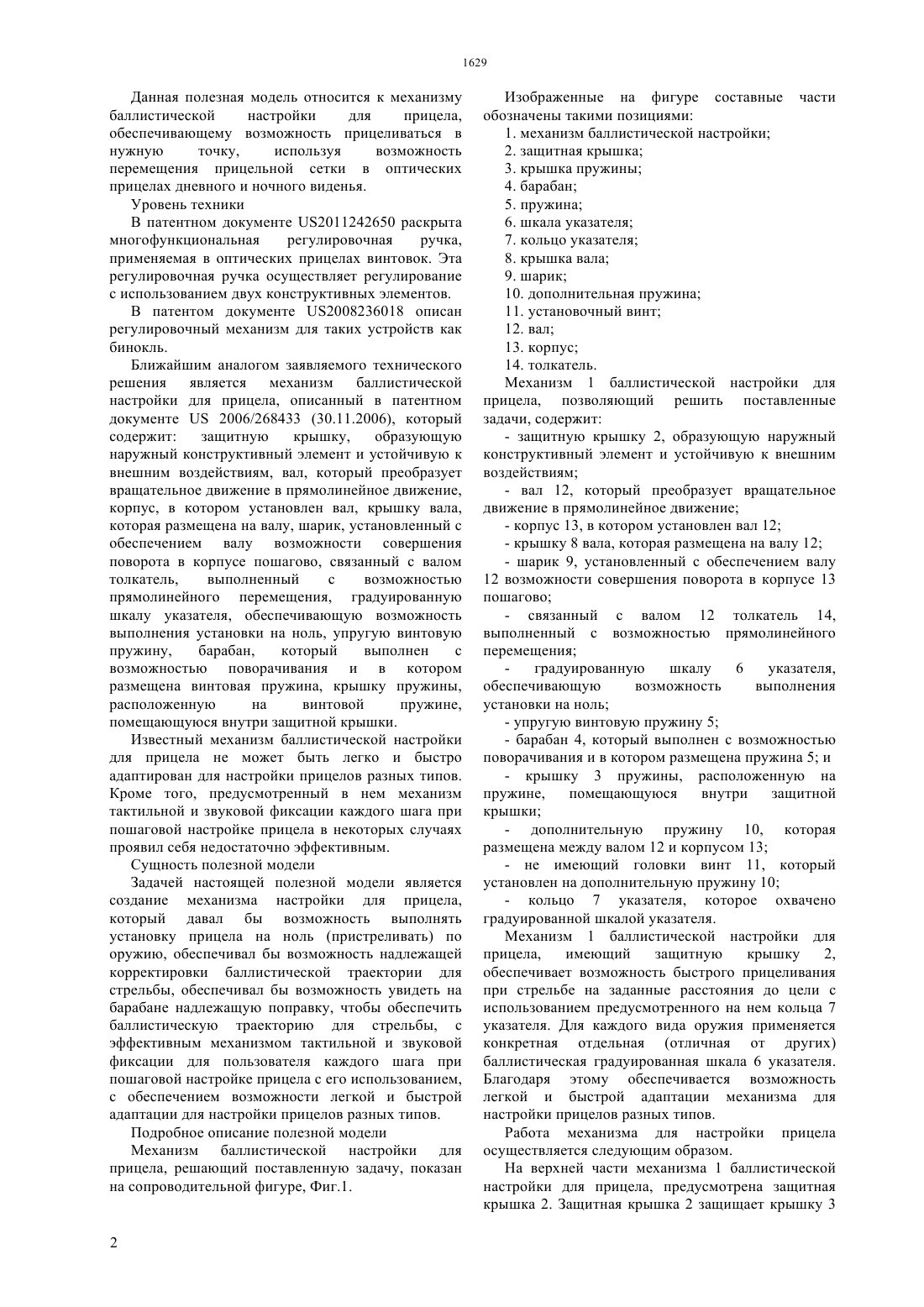

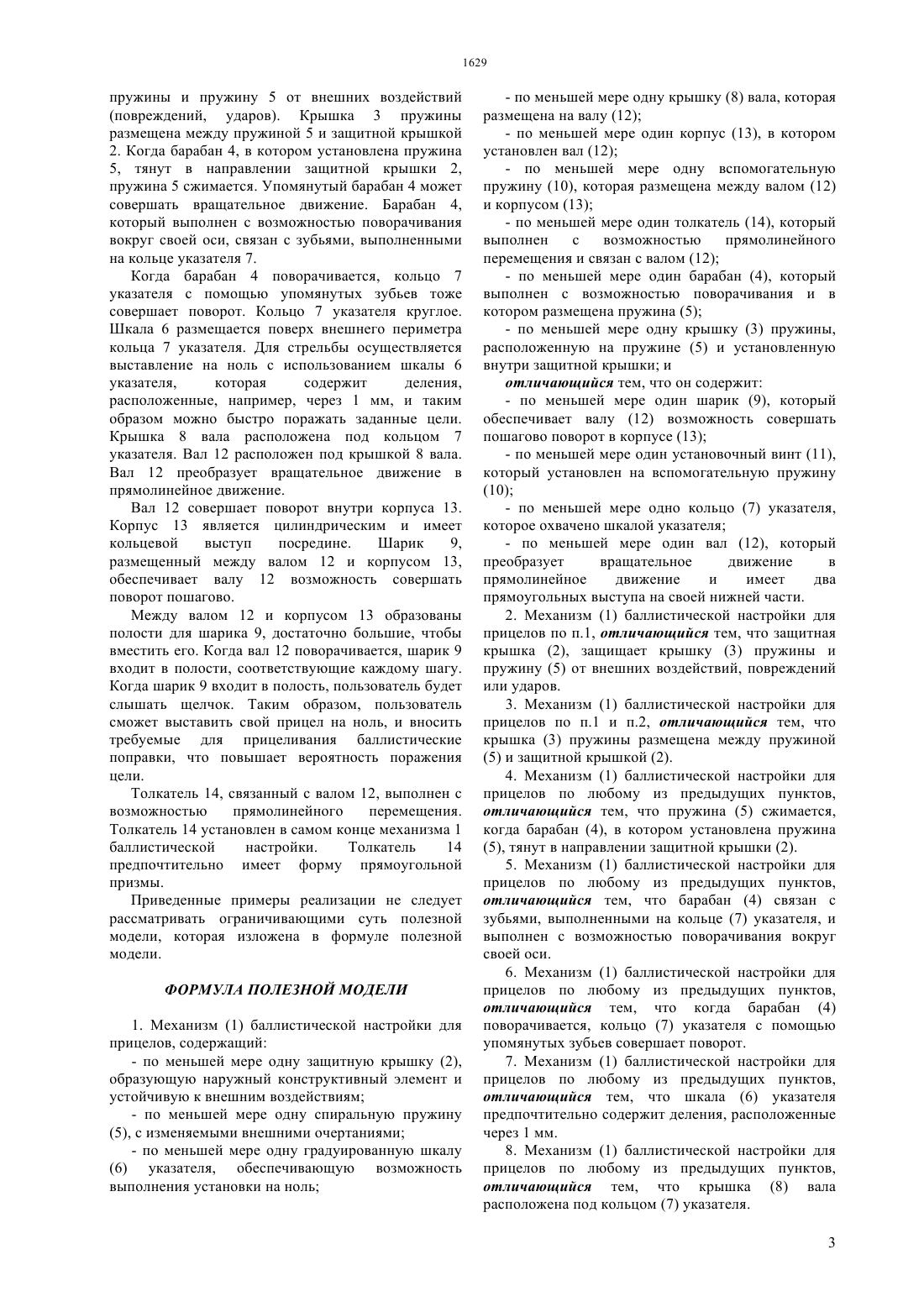

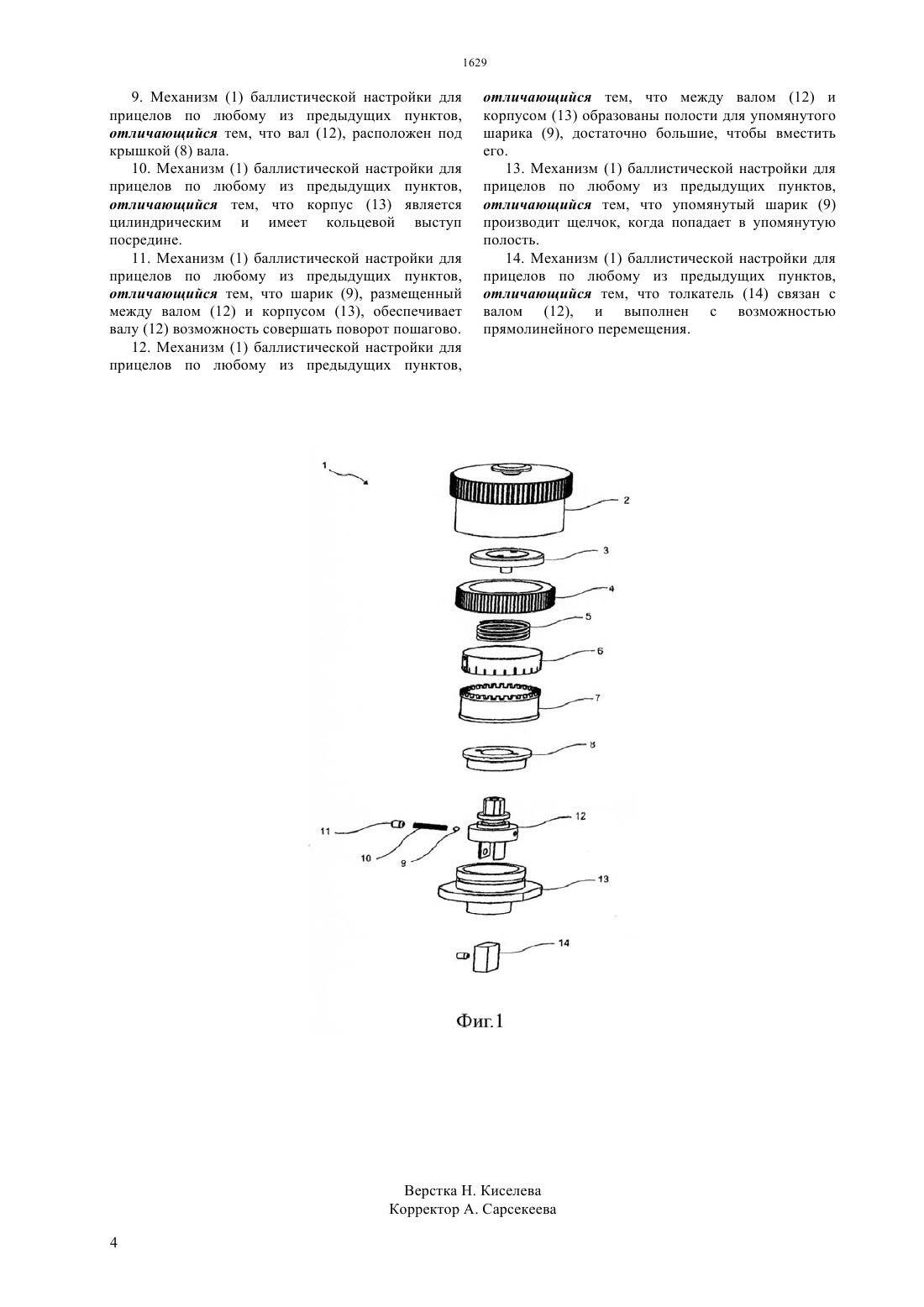

(51) 41 1/18 (2006.01) 41 1/38 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Данная полезная модель относится к механизму баллистической настройки для прицела,который обеспечивает возможность прицеливаться в нужную точку с использованием возможности перемещения прицельной сетки в оптических прицелах дневного и ночного виденья. В основу полезной модели поставлена задача создания механизма настройки для прицела, который давал бы возможность выполнять установку прицела на ноль (пристреливать) по оружию, обеспечивал бы возможность надлежащей корректировки баллистической траектории для стрельбы,обеспечивал бы возможность увидеть на барабане надлежащую поправку,чтобы обеспечить баллистическую траекторию для стрельбы, с тактильной и звуковой фиксацией для пользователя каждого шага при пошаговой настройке прицела с его использованием, с обеспечением возможности легкой и быстрой адаптации для настройки прицелов разных типов. Задача решается с помощью применения подпружиненного шарика, который обеспечивает звук-щелчок при пошаговой настройке для перемещения прицельной сетки, и кольца указателя, охваченного градуированной шкалой указателя.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович(54) МЕХАНИЗМ БАЛЛИСТИЧЕСКОЙ НАСТРОЙКИ ДЛЯ ПРИЦЕЛОВ Данная полезная модель относится к механизму баллистической настройки для прицела,обеспечивающему возможность прицеливаться в нужную точку,используя возможность перемещения прицельной сетки в оптических прицелах дневного и ночного виденья. Уровень техники В патентном документе 2011242650 раскрыта многофункциональная регулировочная ручка,применяемая в оптических прицелах винтовок. Эта регулировочная ручка осуществляет регулирование с использованием двух конструктивных элементов. В патентом документе 2008236018 описан регулировочный механизм для таких устройств как бинокль. Ближайшим аналогом заявляемого технического решения является механизм баллистической настройки для прицела, описанный в патентном документе 2006/268433 (30.11.2006), который содержит защитную крышку,образующую наружный конструктивный элемент и устойчивую к внешним воздействиям, вал, который преобразует вращательное движение в прямолинейное движение,корпус, в котором установлен вал, крышку вала,которая размещена на валу, шарик, установленный с обеспечением валу возможности совершения поворота в корпусе пошагово, связанный с валом толкатель,выполненный с возможностью прямолинейного перемещения, градуированную шкалу указателя, обеспечивающую возможность выполнения установки на ноль, упругую винтовую пружину,барабан,который выполнен с возможностью поворачивания и в котором размещена винтовая пружина, крышку пружины,расположенную на винтовой пружине,помещающуюся внутри защитной крышки. Известный механизм баллистической настройки для прицела не может быть легко и быстро адаптирован для настройки прицелов разных типов. Кроме того, предусмотренный в нем механизм тактильной и звуковой фиксации каждого шага при пошаговой настройке прицела в некоторых случаях проявил себя недостаточно эффективным. Сущность полезной модели Задачей настоящей полезной модели является создание механизма настройки для прицела,который давал бы возможность выполнять установку прицела на ноль (пристреливать) по оружию, обеспечивал бы возможность надлежащей корректировки баллистической траектории для стрельбы, обеспечивал бы возможность увидеть на барабане надлежащую поправку, чтобы обеспечить баллистическую траекторию для стрельбы, с эффективным механизмом тактильной и звуковой фиксации для пользователя каждого шага при пошаговой настройке прицела с его использованием,с обеспечением возможности легкой и быстрой адаптации для настройки прицелов разных типов. Подробное описание полезной модели Механизм баллистической настройки для прицела, решающий поставленную задачу, показан на сопроводительной фигуре, Фиг.1. Изображенные на фигуре составные части обозначены такими позициями 1. механизм баллистической настройки 2. защитная крышка 3. крышка пружины 4. барабан 5. пружина 6. шкала указателя 7. кольцо указателя 8. крышка вала 9. шарик 10. дополнительная пружина 11. установочный винт 12. вал 13. корпус 14. толкатель. Механизм 1 баллистической настройки для прицела, позволяющий решить поставленные задачи, содержит- защитную крышку 2, образующую наружный конструктивный элемент и устойчивую к внешним воздействиям- вал 12, который преобразует вращательное движение в прямолинейное движение- корпус 13, в котором установлен вал 12- крышку 8 вала, которая размещена на валу 12- шарик 9, установленный с обеспечением валу 12 возможности совершения поворота в корпусе 13 пошагово- связанный с валом 12 толкатель 14,выполненный с возможностью прямолинейного перемещения градуированную шкалу 6 указателя,обеспечивающую возможность выполнения установки на ноль- упругую винтовую пружину 5- барабан 4, который выполнен с возможностью поворачивания и в котором размещена пружина 5 и- дополнительную пружину 10, которая размещена между валом 12 и корпусом 13- не имеющий головки винт 11, который установлен на дополнительную пружину 10- кольцо 7 указателя, которое охвачено градуированной шкалой указателя. Механизм 1 баллистической настройки для прицела,имеющий защитную крышку 2,обеспечивает возможность быстрого прицеливания при стрельбе на заданные расстояния до цели с использованием предусмотренного на нем кольца 7 указателя. Для каждого вида оружия применяется конкретная отдельная (отличная от других) баллистическая градуированная шкала 6 указателя. Благодаря этому обеспечивается возможность легкой и быстрой адаптации механизма для настройки прицелов разных типов. Работа механизма для настройки прицела осуществляется следующим образом. На верхней части механизма 1 баллистической настройки для прицела, предусмотрена защитная крышка 2. Защитная крышка 2 защищает крышку 3(повреждений, ударов). Крышка 3 пружины размещена между пружиной 5 и защитной крышкой 2. Когда барабан 4, в котором установлена пружина 5, тянут в направлении защитной крышки 2,пружина 5 сжимается. Упомянутый барабан 4 может совершать вращательное движение. Барабан 4,который выполнен с возможностью поворачивания вокруг своей оси, связан с зубьями, выполненными на кольце указателя 7. Когда барабан 4 поворачивается, кольцо 7 указателя с помощью упомянутых зубьев тоже совершает поворот. Кольцо 7 указателя круглое. Шкала 6 размещается поверх внешнего периметра кольца 7 указателя. Для стрельбы осуществляется выставление на ноль с использованием шкалы 6 указателя,которая содержит деления,расположенные, например, через 1 мм, и таким образом можно быстро поражать заданные цели. Крышка 8 вала расположена под кольцом 7 указателя. Вал 12 расположен под крышкой 8 вала. Вал 12 преобразует вращательное движение в прямолинейное движение. Вал 12 совершает поворот внутри корпуса 13. Корпус 13 является цилиндрическим и имеет кольцевой выступ посредине. Шарик 9,размещенный между валом 12 и корпусом 13,обеспечивает валу 12 возможность совершать поворот пошагово. Между валом 12 и корпусом 13 образованы полости для шарика 9, достаточно большие, чтобы вместить его. Когда вал 12 поворачивается, шарик 9 входит в полости, соответствующие каждому шагу. Когда шарик 9 входит в полость, пользователь будет слышать щелчок. Таким образом, пользователь сможет выставить свой прицел на ноль, и вносить требуемые для прицеливания баллистические поправки, что повышает вероятность поражения цели. Толкатель 14, связанный с валом 12, выполнен с возможностью прямолинейного перемещения. Толкатель 14 установлен в самом конце механизма 1 баллистической настройки. Толкатель 14 предпочтительно имеет форму прямоугольной призмы. Приведенные примеры реализации не следует рассматривать ограничивающими суть полезной модели, которая изложена в формуле полезной модели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Механизм (1) баллистической настройки для прицелов, содержащий- по меньшей мере одну защитную крышку (2),образующую наружный конструктивный элемент и устойчивую к внешним воздействиям- по меньшей мере одну спиральную пружину- по меньшей мере одну градуированную шкалу(6) указателя, обеспечивающую возможность выполнения установки на ноль- по меньшей мере одну крышку (8) вала, которая размещена на валу (12)- по меньшей мере один корпус (13), в котором установлен вал (12)- по меньшей мере одну вспомогательную пружину (10), которая размещена между валом (12) и корпусом (13)- по меньшей мере один толкатель (14), который выполнен с возможностью прямолинейного перемещения и связан с валом (12)- по меньшей мере один барабан (4), который выполнен с возможностью поворачивания и в котором размещена пружина (5)- по меньшей мере одну крышку (3) пружины,расположенную на пружине (5) и установленную внутри защитной крышки и отличающийся тем, что он содержит- по меньшей мере один шарик (9), который обеспечивает валу (12) возможность совершать пошагово поворот в корпусе (13)- по меньшей мере один установочный винт (11),который установлен на вспомогательную пружину- по меньшей мере одно кольцо (7) указателя,которое охвачено шкалой указателя- по меньшей мере один вал (12), который преобразует вращательное движение в прямолинейное движение и имеет два прямоугольных выступа на своей нижней части. 2. Механизм (1) баллистической настройки для прицелов по п.1, отличающийся тем, что защитная крышка (2), защищает крышку (3) пружины и пружину (5) от внешних воздействий, повреждений или ударов. 3. Механизм (1) баллистической настройки для прицелов по п.1 и п.2, отличающийся тем, что крышка (3) пружины размещена между пружиной(5) и защитной крышкой (2). 4. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что пружина (5) сжимается,когда барабан (4), в котором установлена пружина(5), тянут в направлении защитной крышки (2). 5. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что барабан (4) связан с зубьями, выполненными на кольце (7) указателя, и выполнен с возможностью поворачивания вокруг своей оси. 6. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что когда барабан (4) поворачивается, кольцо (7) указателя с помощью упомянутых зубьев совершает поворот. 7. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что шкала (6) указателя предпочтительно содержит деления, расположенные через 1 мм. 8. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что крышка (8) вала расположена под кольцом (7) указателя. 3 9. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что вал (12), расположен под крышкой (8) вала. 10. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что корпус (13) является цилиндрическим и имеет кольцевой выступ посредине. 11. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что шарик (9), размещенный между валом (12) и корпусом (13), обеспечивает валу (12) возможность совершать поворот пошагово. 12. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что между валом (12) и корпусом (13) образованы полости для упомянутого шарика (9), достаточно большие, чтобы вместить его. 13. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что упомянутый шарик (9) производит щелчок, когда попадает в упомянутую полость. 14. Механизм (1) баллистической настройки для прицелов по любому из предыдущих пунктов,отличающийся тем, что толкатель (14) связан с валом (12), и выполнен с возможностью прямолинейного перемещения.
