Расходомер
Номер предварительного патента: 10353
Опубликовано: 15.06.2001
Авторы: Мурзагалиев Абат, Аспандияров Камбар Булатович, Аспандияров Булат Билялович
Формула / Реферат
Изобретение относится к измерительной технике и может быть использовано в различных отраслях промышленности - коммунально-бытовом хозяйстве, энергетике, нефтегазовом производстве для измерения расхода с повышенной точностью и малыми потерями энергии на процесс измерения.
Технический результат изобретения - повышение точности измерения расхода при одновременном снижении потерь энергии на процесс замера расхода.
Технический результат изобретения достигается тем, что расходомер содержит трубу, с расположенным внутри нее обтекаемым телом, выполненную с трубным отростком, внутри которого расположен участок штока, жестко закрепленный с обтекаемым телом, а также датчик, соединенный с трубным отростком, при этом обтекаемое тело имеет переменную площадь поперечного сечения и расположено в трубе под углом к ее горизонтальной оси, трубный отросток дополнительно содержит сердечник, жестко закрепленный с одной стороны со штоком, а с другой стороны подпружинен, труба имеет выемку, в которую углублен участок штока, отходящий от обтекаемого тела.
Угол наклона обтекаемого тела к горизонтальной оси трубы составляет до 30 градусов.
В качестве датчика используют дифференциально-трансформаторный преобразователь.
Поперечное сечение штока и выемки имеет профиль четырехугольника.
МПК / Метки
МПК: G01F 1/44
Метки: расходомер
Код ссылки
<a href="https://kz.patents.su/0-pp10353-rashodomer.html" rel="bookmark" title="База патентов Казахстана">Расходомер</a>
Расходомер
Номер предварительного патента: 9000
Опубликовано: 15.05.2000
Автор: Аспандияров Камбар Булатович
МПК: G01F 1/44
Метки: расходомер
Формула / Реферат:
Изобретение относится к измерительной технике и может быть использовано в различных отраслях промышленности: коммунально-бытовом хозяйстве, энергетике, нефтегазовом производстве - для измерения расхода с повышенной точностью и малыми потерями энергии на процесс измерения. Технический результат изобретения - повышение точности измерения расхода при одновременном снижении потерь энергии на процесс замера расхода.Расходомер,...
Электромагнитный расходомер потока жидкости в трубопроводе
Номер предварительного патента: 228
Опубликовано: 30.12.1993
Авторы: Рознеберг Леонид Михайлович, Садовенко Сергей Викторович, Кренцель Вячеслав Абрамович, Черняков Сергей Иванович, Хабиев Сырым Хажимович
МПК: G01F 1/58
Метки: жидкости, потока, трубопроводе, расходомер, электромагнитный
Формула / Реферат:
Изобретение относится к области измерения массового расхода жидкости и может быть использовано для измерения расхода жидких сред в потоке, в частности, для непрерывного подсчета количества воды, протекающей по трубопроводу. Для повышения точности электромагнитного расходомера потока жидкости в трубопроводе, состоящего из установленного в нем диэлектрического, цилиндрического, герметично закрытого с одной стороны корпуса, в котором размещены...
Расходомер (варианты)
Номер патента: 5071
Опубликовано: 15.09.1999
Автор: Рубцов Юрий Александрович
МПК: G01F 1/44
Метки: варианты, расходомер
Формула / Реферат:
Изобретение относится к измерительной технике, к области измерения расхода жидкостей и газов и может быть использовано во всех отраслях народного хозяйства.Расходомер содержит трубу Вентури и, помещенное в нее соосно, обтекаемое тело в виде цилиндра с насадками на концах, при этом длина цилиндрической части трубы Вентури равна длине цилиндрической части обтекаемого тела, а насадки обтекаемого тела расположены в конфузорной и диффузорной частях...
Эжектор
Номер патента: 95
Опубликовано: 10.12.1993
Авторы: Райш Александр Иванович, Созонов Анатолий Федорович, Вульферт Виктор Робертович, Нысанов Алтынбек Исмагулович, Коковин Олег Александрович, Ткачев Виктор Макарович, Паничкина Лидия Федоровна
МПК: F04F 5/16
Метки: эжектор
Формула / Реферат:
Данная полезная модель относится к топочному водонагревателю, имеющему вентиляторный узел, который содержит приводной двигатель, всасывающий вентилятор, предназначенный для принудительного всасывания воздуха из помещения или снаружи помещения, закрепленный на вращающемся валу приводного двигателя и размещенный на всасывающей линии, и вытяжной вентилятор, предназначенный для принудительного выброса газообразных продуктов сгорания наружу,...

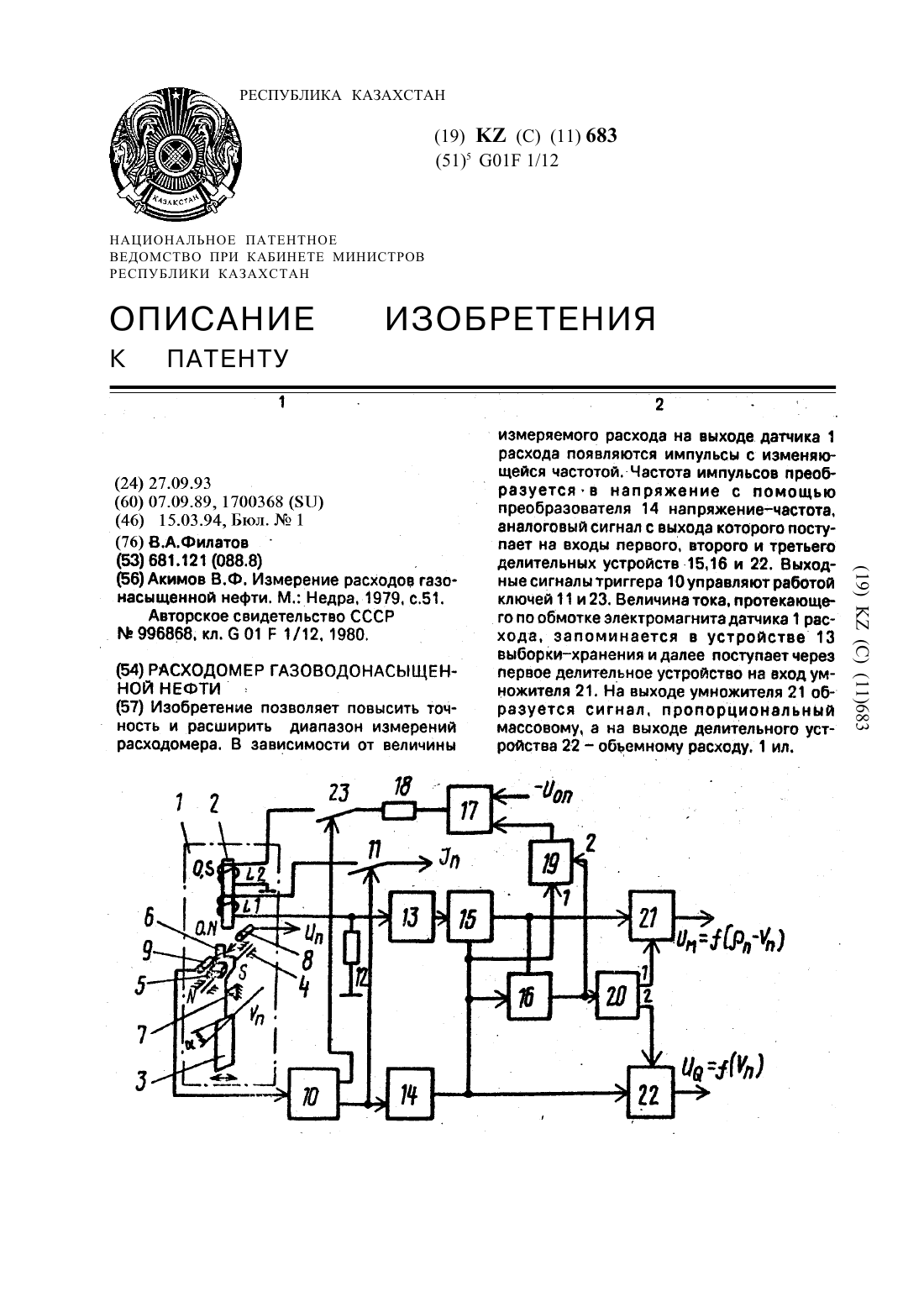

Расходомер газоводонасыщенной нефти
Номер патента: 683
Опубликовано: 15.03.1994
Автор: Филатов Вадим Алексеевич
МПК: G01F 1/12
Метки: нефти, газоводонасыщенной, расходомер
Формула / Реферат:
Изобретение позволяет повысить точность и расширить диапазон измерений расходомера. В зависимости от величины измеряемого расхода на выходе датчика 1 расхода появляются импульсы с изменяющейся частотой. Частота импульсов преобразуется в напряжение с помощью преобразователя 14 напряжение-частота, аналоговый сигнал с выхода которого поступает на входы первого, второго и третьего делительных устройств 15,16 и 22. Выходные сигналы триггера 10...
