Крепление накладки на ковш рабочего органа погрузочного оборудования

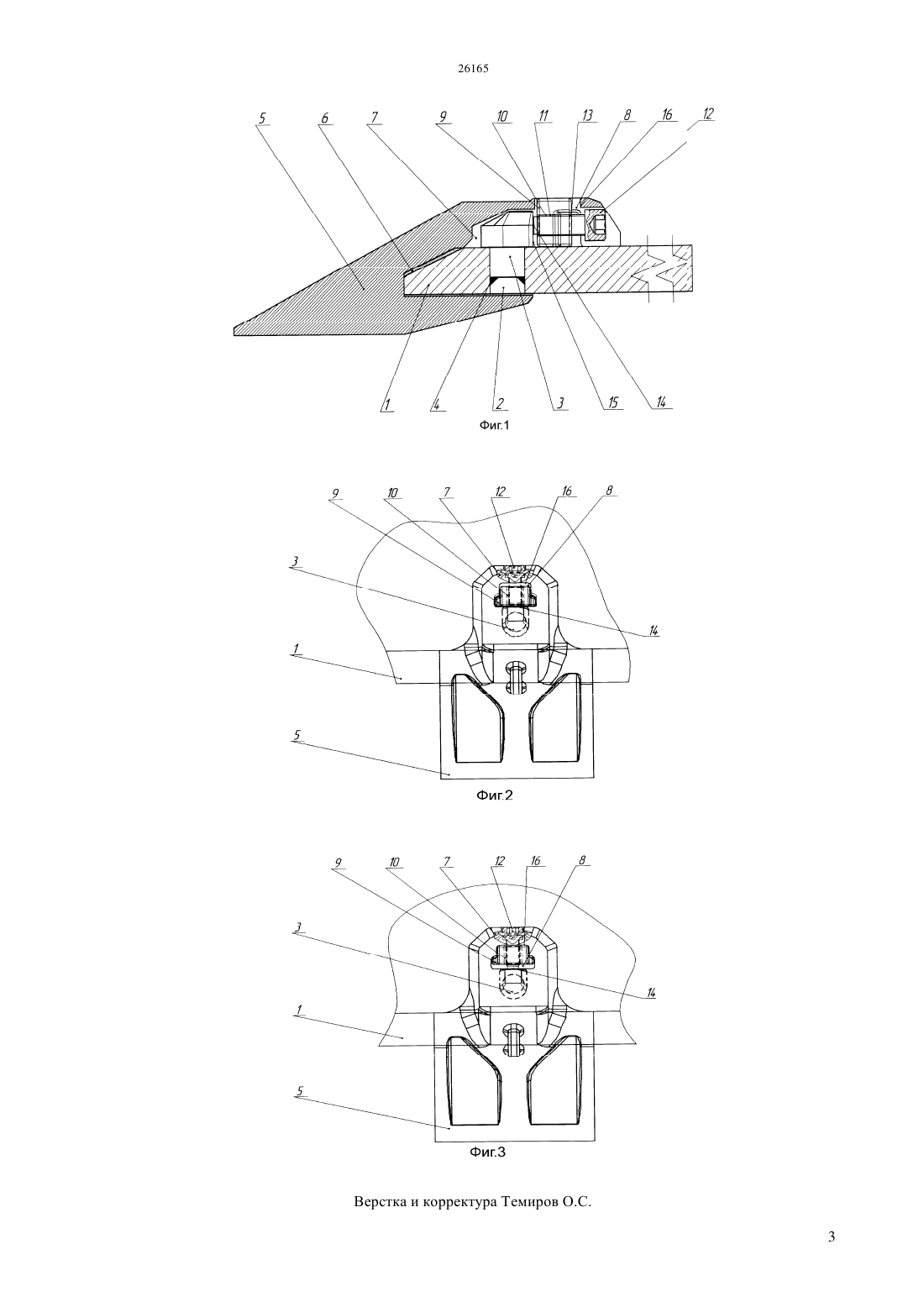

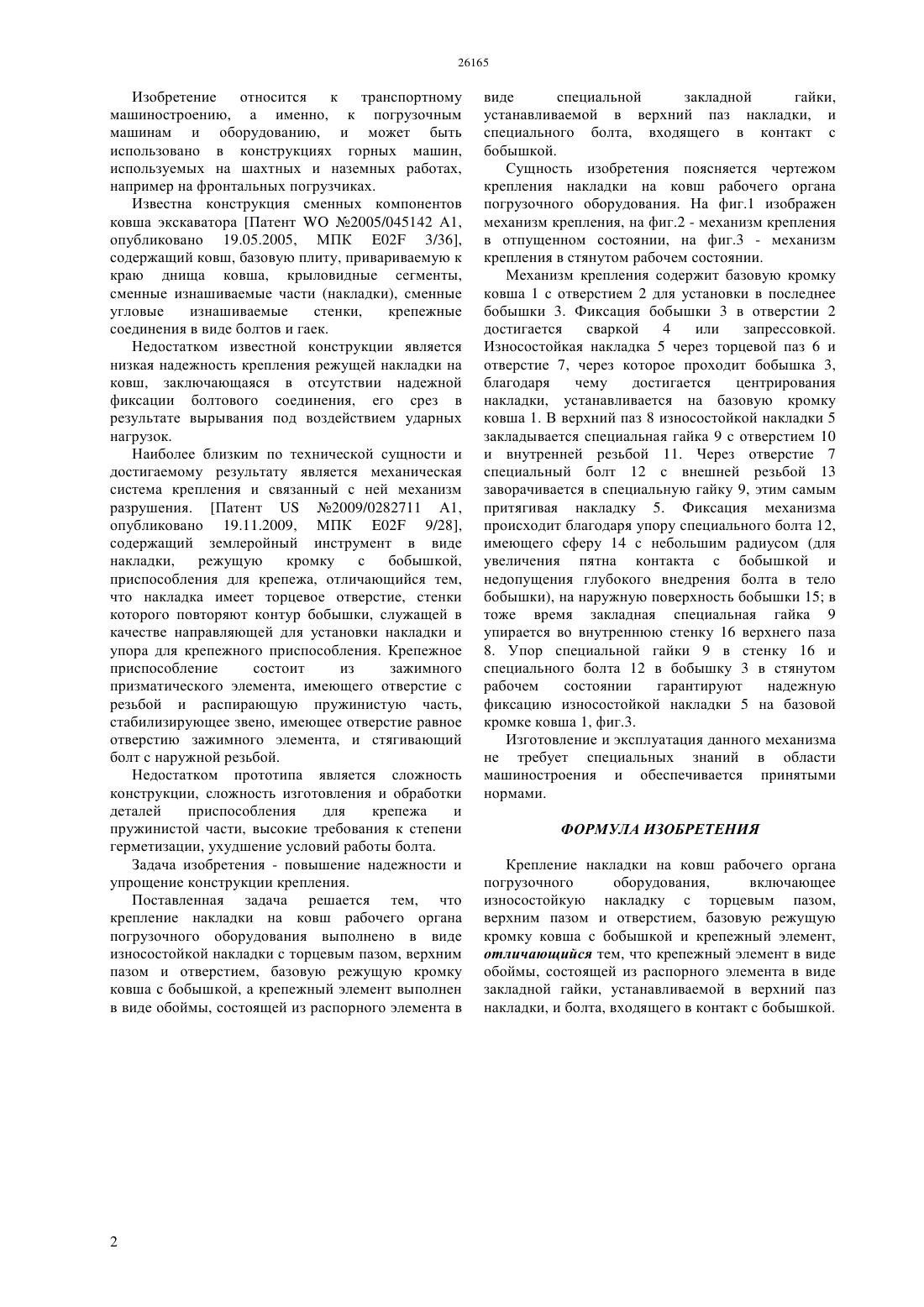

(51) 02 9/28 (2011.01) 02 3/40 (2011.01) 02 3/352 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ машинам и оборудованию, и может быть использовано в конструкциях горных машин,используемых на шахтных и наземных работах,например на фронтальных погрузчиках. Задача изобретения - повышение надежности и упрощение конструкции крепления. Поставленная задача решается тем, что крепление накладки на ковш рабочего органа погрузочного оборудования выполнено в виде износостойкой накладки с торцевым пазом, верхним пазом и отверстием,базовую режущую кромку ковша с бобышкой, а крепежный элемент выполнен в виде обоймы,состоящей из распорного элемента в виде специальной закладной гайки, устанавливаемой в верхний паз накладки, и специального болта,входящего в контакт с бобышкой.(72) Катков Дмитрий Владимирович Куанышев Ганижан Имранович Михайлов Георгий Феликсович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет имени К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) КРЕПЛЕНИЕ НАКЛАДКИ НА КОВШ РАБОЧЕГО ОРГАНА ПОГРУЗОЧНОГО ОБОРУДОВАНИЯ Изобретение относится к транспортному машиностроению, а именно, к погрузочным машинам и оборудованию, и может быть использовано в конструкциях горных машин,используемых на шахтных и наземных работах,например на фронтальных погрузчиках. Известна конструкция сменных компонентов ковша экскаватора Патент 2005/045142 А 1,опубликовано 19.05.2005, МПК 02 3/36,содержащий ковш, базовую плиту, привариваемую к краю днища ковша, крыловидные сегменты,сменные изнашиваемые части (накладки), сменные угловые изнашиваемые стенки,крепежные соединения в виде болтов и гаек. Недостатком известной конструкции является низкая надежность крепления режущей накладки на ковш, заключающаяся в отсутствии надежной фиксации болтового соединения, его срез в результате вырывания под воздействием ударных нагрузок. Наиболее близким по технической сущности и достигаемому результату является механическая система крепления и связанный с ней механизм разрушения. Патент 2009/0282711 А 1,опубликовано 19.11.2009, МПК 02 9/28,содержащий землеройный инструмент в виде накладки,режущую кромку с бобышкой,приспособления для крепежа, отличающийся тем,что накладка имеет торцевое отверстие, стенки которого повторяют контур бобышки, служащей в качестве направляющей для установки накладки и упора для крепежного приспособления. Крепежное приспособление состоит из зажимного призматического элемента, имеющего отверстие с резьбой и распирающую пружинистую часть,стабилизирующее звено, имеющее отверстие равное отверстию зажимного элемента, и стягивающий болт с наружной резьбой. Недостатком прототипа является сложность конструкции, сложность изготовления и обработки деталей приспособления для крепежа и пружинистой части, высокие требования к степени герметизации, ухудшение условий работы болта. Задача изобретения - повышение надежности и упрощение конструкции крепления. Поставленная задача решается тем, что крепление накладки на ковш рабочего органа погрузочного оборудования выполнено в виде износостойкой накладки с торцевым пазом, верхним пазом и отверстием, базовую режущую кромку ковша с бобышкой, а крепежный элемент выполнен в виде обоймы, состоящей из распорного элемента в виде специальной закладной гайки,устанавливаемой в верхний паз накладки, и специального болта, входящего в контакт с бобышкой. Сущность изобретения поясняется чертежом крепления накладки на ковш рабочего органа погрузочного оборудования. На фиг.1 изображен механизм крепления, на фиг.2 - механизм крепления в отпущенном состоянии, на фиг.3 - механизм крепления в стянутом рабочем состоянии. Механизм крепления содержит базовую кромку ковша 1 с отверстием 2 для установки в последнее бобышки 3. Фиксация бобышки 3 в отверстии 2 достигается сваркой 4 или запрессовкой. Износостойкая накладка 5 через торцевой паз 6 и отверстие 7, через которое проходит бобышка 3,благодаря чему достигается центрирования накладки, устанавливается на базовую кромку ковша 1. В верхний паз 8 износостойкой накладки 5 закладывается специальная гайка 9 с отверстием 10 и внутренней резьбой 11. Через отверстие 7 специальный болт 12 с внешней резьбой 13 заворачивается в специальную гайку 9, этим самым притягивая накладку 5. Фиксация механизма происходит благодаря упору специального болта 12,имеющего сферу 14 с небольшим радиусом (для увеличения пятна контакта с бобышкой и недопущения глубокого внедрения болта в тело бобышки), на наружную поверхность бобышки 15 в тоже время закладная специальная гайка 9 упирается во внутреннюю стенку 16 верхнего паза 8. Упор специальной гайки 9 в стенку 16 и специального болта 12 в бобышку 3 в стянутом рабочем состоянии гарантируют надежную фиксацию износостойкой накладки 5 на базовой кромке ковша 1, фиг.3. Изготовление и эксплуатация данного механизма не требует специальных знаний в области машиностроения и обеспечивается принятыми нормами. ФОРМУЛА ИЗОБРЕТЕНИЯ Крепление накладки на ковш рабочего органа погрузочного оборудования,включающее износостойкую накладку с торцевым пазом,верхним пазом и отверстием, базовую режущую кромку ковша с бобышкой и крепежный элемент,отличающийся тем, что крепежный элемент в виде обоймы, состоящей из распорного элемента в виде закладной гайки, устанавливаемой в верхний паз накладки, и болта, входящего в контакт с бобышкой.
