Предохранительное устройство трансмиссии рабочего органа землеройной машины

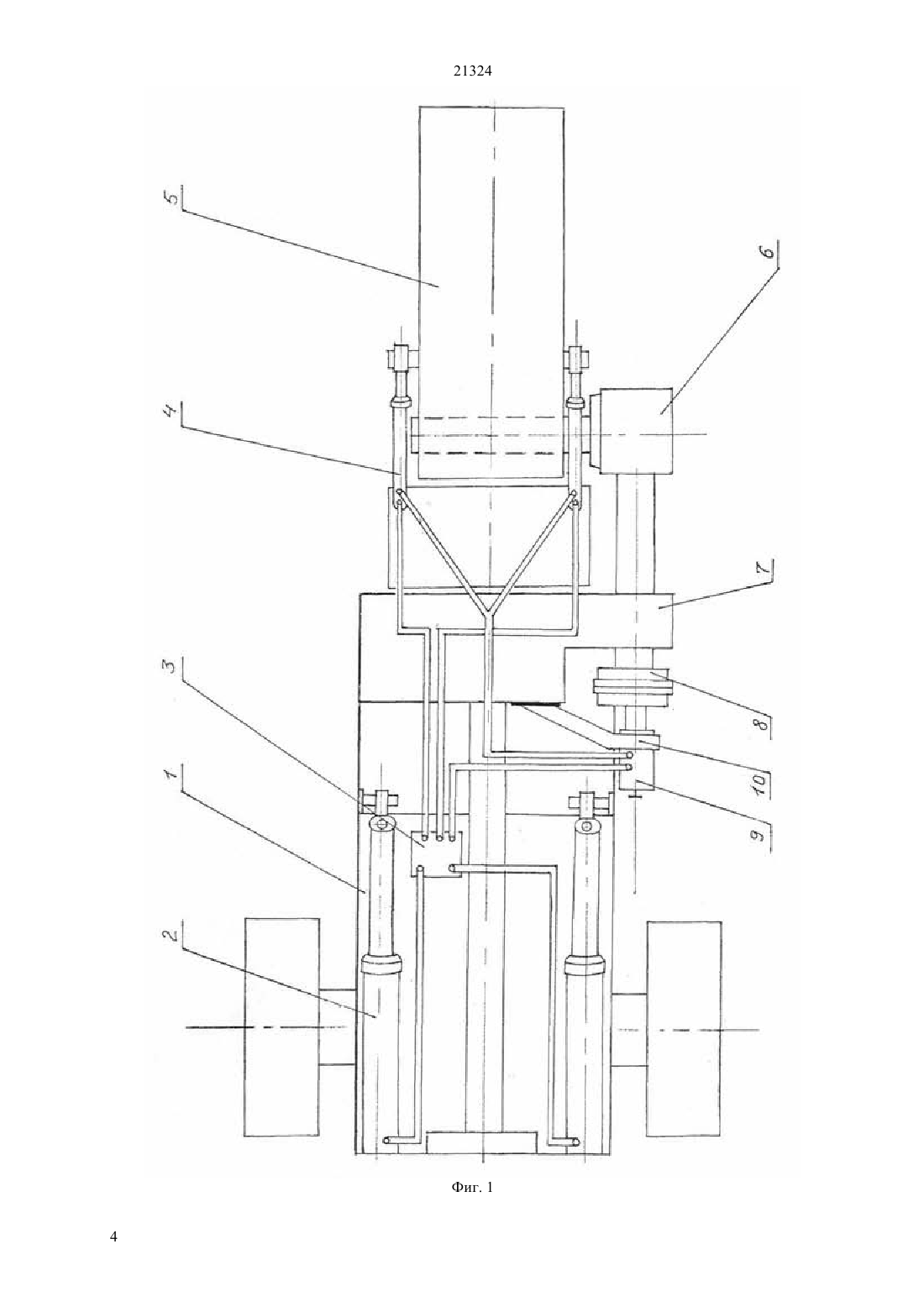

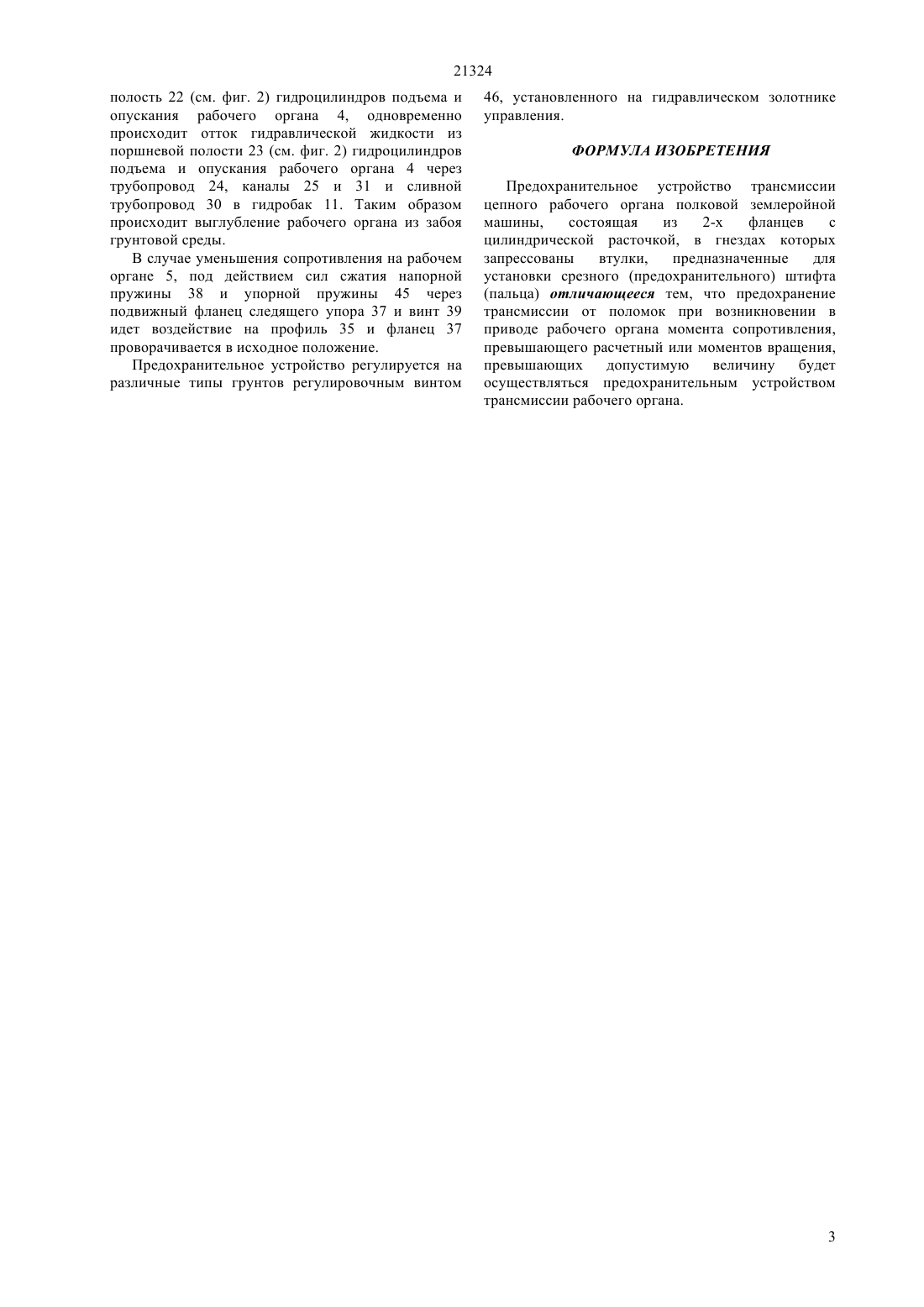

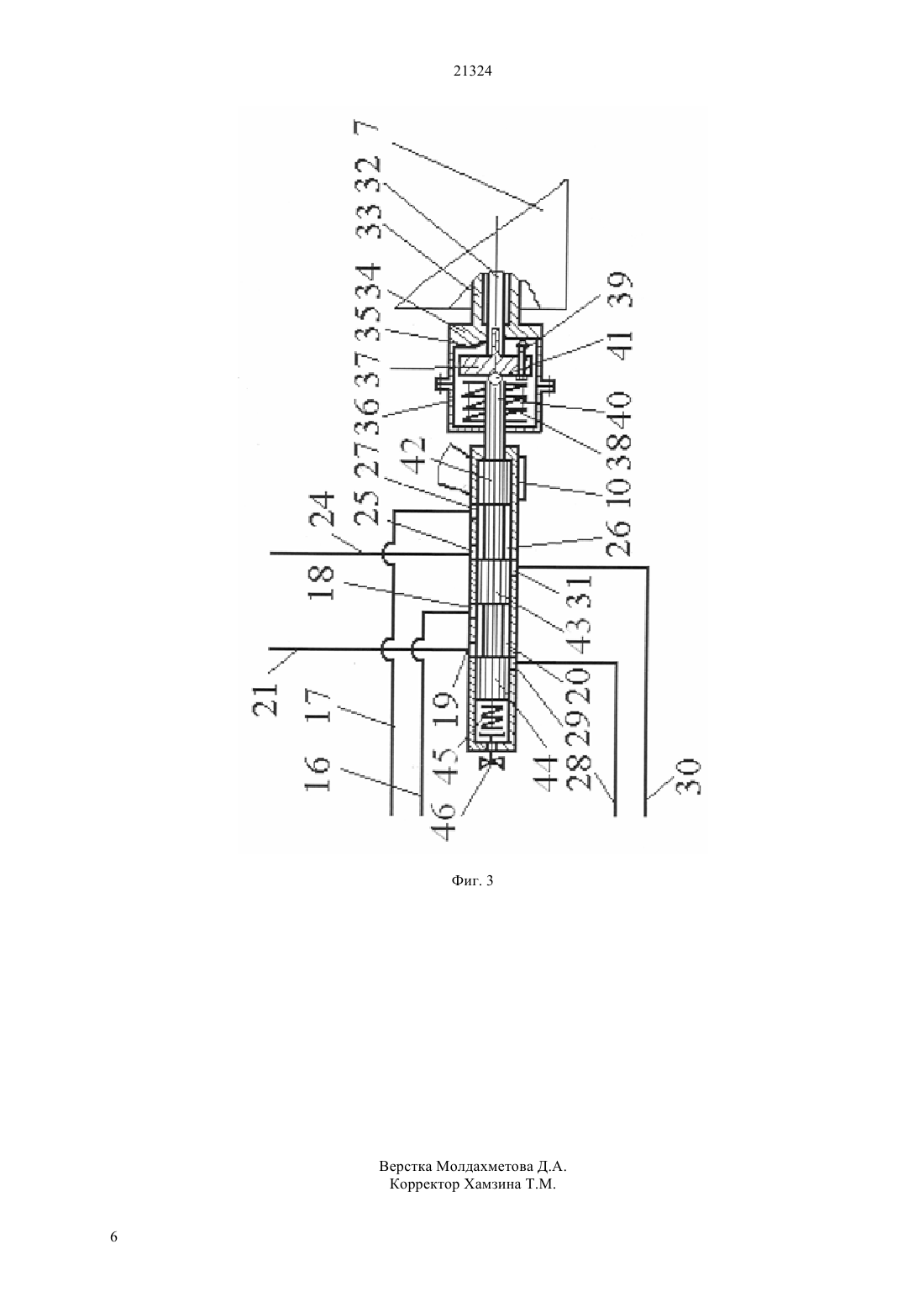

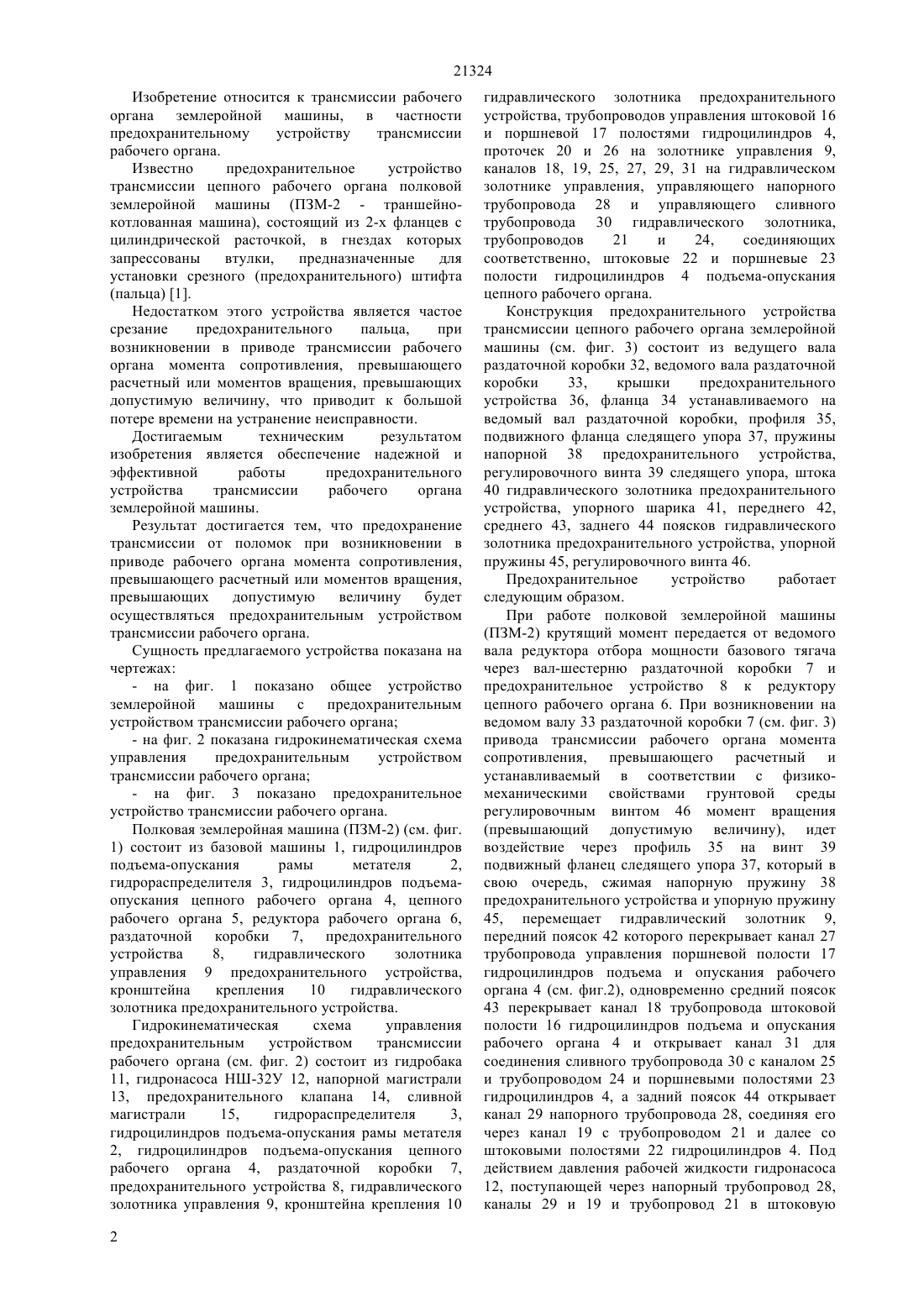

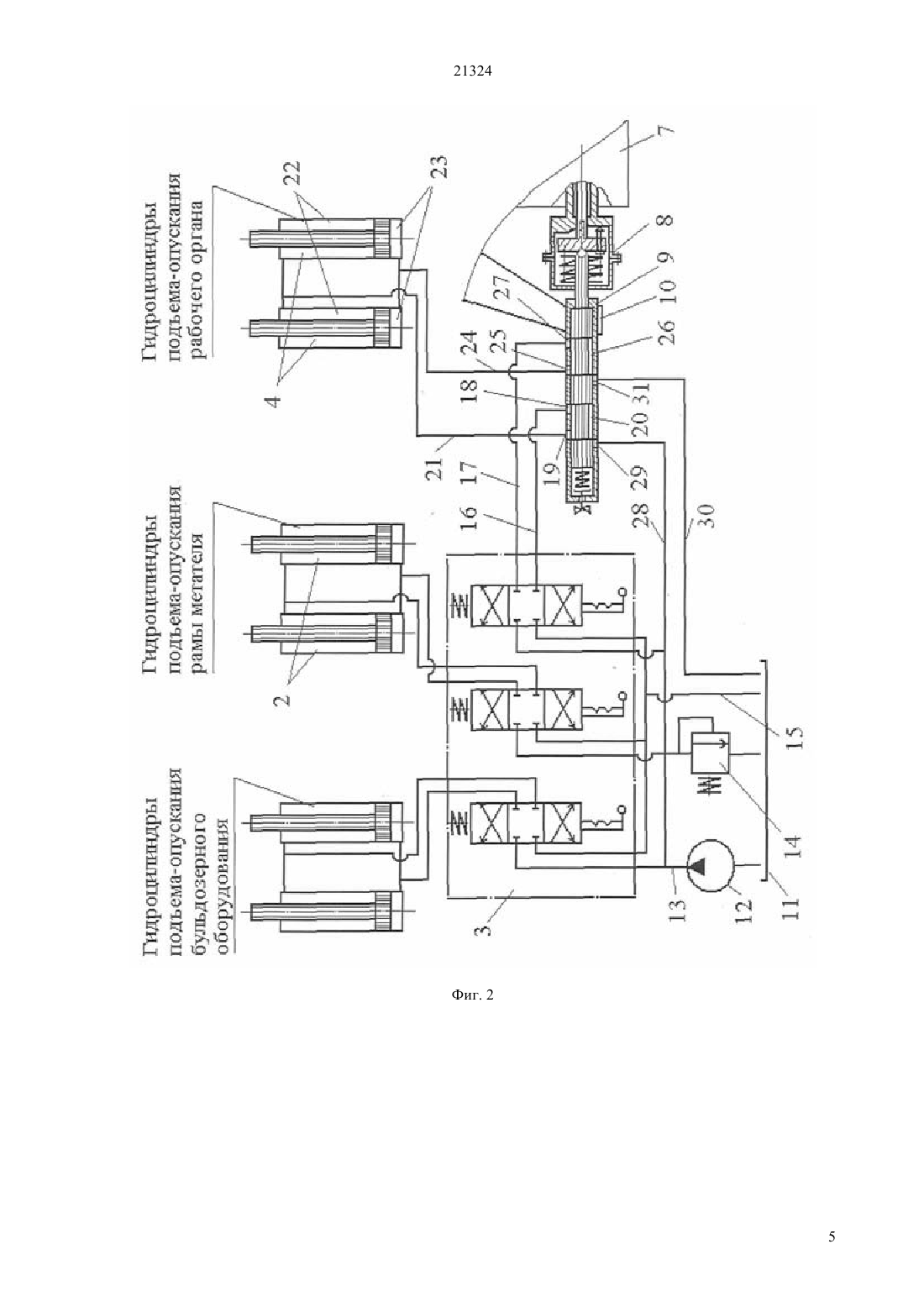

(51) В 60 К 28/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ крышки предохранительного устройства,подвижного следящего упора с регулировочным винтом, посаженного на ведущий вал раздаточной коробки, профиля на фланце ведомого вала раздаточной коробки,пружины напорной,гидравлического золотника управления, который крепится на кронштейн и включающего в себя шток с упорным шариком, передний поясок, средний поясок,задний поясок,проточки,каналы управления, упорную пружину, регулировочный винт. Таким образом при возникновении момента сопротивления, превышающего расчетный или моментов вращения, превышающих допустимую величину осуществляется автоматическое срабатывание предохранительного устройства и своевременное выглубление рабочего органа из грунтовой среды, а при уменьшении - его заглубление.(76) Грузин Владимир Васильевич , Ильясов Бегим-Мурат Нурланович(56) Техническое описание, эксплуатация и хранение. Полковая землеройная машина ПЗМ - 2. -М. Воен. издат., 1976. -с. 240(54) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ТРАНСМИССИИ РАБОЧЕГО ОРГАНА ЗЕМЛЕРОЙНОЙ МАШИНЫ(57) Изобретение относится к трансмиссии рабочего органа землеройной машины, в частности предохранительному устройству трансмиссии рабочего органа. Предохранительное устройство выполнено в виде гидромеханического устройства, состоит из 21324 Изобретение относится к трансмиссии рабочего органа землеройной машины, в частности предохранительному устройству трансмиссии рабочего органа. Известно предохранительное устройство трансмиссии цепного рабочего органа полковой землеройной машины (ПЗМ-2 - траншейнокотлованная машина), состоящий из 2-х фланцев с цилиндрической расточкой, в гнездах которых запрессованы втулки,предназначенные для установки срезного (предохранительного) штифта(пальца) 1. Недостатком этого устройства является частое срезание предохранительного пальца,при возникновении в приводе трансмиссии рабочего органа момента сопротивления, превышающего расчетный или моментов вращения, превышающих допустимую величину, что приводит к большой потере времени на устранение неисправности. Достигаемым техническим результатом изобретения является обеспечение надежной и эффективной работы предохранительного устройства трансмиссии рабочего органа землеройной машины. Результат достигается тем, что предохранение трансмиссии от поломок при возникновении в приводе рабочего органа момента сопротивления,превышающего расчетный или моментов вращения,превышающих допустимую величину будет осуществляться предохранительным устройством трансмиссии рабочего органа. Сущность предлагаемого устройства показана на чертежах- на фиг. 1 показано общее устройство землеройной машины с предохранительным устройством трансмиссии рабочего органа- на фиг. 2 показана гидрокинематическая схема управления предохранительным устройством трансмиссии рабочего органа- на фиг. 3 показано предохранительное устройство трансмиссии рабочего органа. Полковая землеройная машина (ПЗМ-2) (см. фиг. 1) состоит из базовой машины 1, гидроцилиндров подъема-опускания рамы метателя 2,гидрораспределителя 3, гидроцилиндров подъемаопускания цепного рабочего органа 4, цепного рабочего органа 5, редуктора рабочего органа 6,раздаточной коробки 7, предохранительного устройства 8,гидравлического золотника управления 9 предохранительного устройства,кронштейна крепления 10 гидравлического золотника предохранительного устройства. Гидрокинематическая схема управления предохранительным устройством трансмиссии рабочего органа (см. фиг. 2) состоит из гидробака 11, гидронасоса НШ-32 У 12, напорной магистрали 13, предохранительного клапана 14, сливной магистрали 15,гидрораспределителя 3,гидроцилиндров подъема-опускания рамы метателя 2, гидроцилиндров подъема-опускания цепного рабочего органа 4, раздаточной коробки 7,предохранительного устройства 8, гидравлического золотника управления 9, кронштейна крепления 10 2 гидравлического золотника предохранительного устройства, трубопроводов управления штоковой 16 и поршневой 17 полостями гидроцилиндров 4,проточек 20 и 26 на золотнике управления 9,каналов 18, 19, 25, 27, 29, 31 на гидравлическом золотнике управления, управляющего напорного трубопровода 28 и управляющего сливного трубопровода 30 гидравлического золотника,трубопроводов 21 и 24,соединяющих соответственно, штоковые 22 и поршневые 23 полости гидроцилиндров 4 подъема-опускания цепного рабочего органа. Конструкция предохранительного устройства трансмиссии цепного рабочего органа землеройной машины (см. фиг. 3) состоит из ведущего вала раздаточной коробки 32, ведомого вала раздаточной коробки 33,крышки предохранительного устройства 36, фланца 34 устанавливаемого на ведомый вал раздаточной коробки, профиля 35,подвижного фланца следящего упора 37, пружины напорной 38 предохранительного устройства,регулировочного винта 39 следящего упора, штока 40 гидравлического золотника предохранительного устройства, упорного шарика 41, переднего 42,среднего 43, заднего 44 поясков гидравлического золотника предохранительного устройства, упорной пружины 45, регулировочного винта 46. Предохранительное устройство работает следующим образом. При работе полковой землеройной машины(ПЗМ-2) крутящий момент передается от ведомого вала редуктора отбора мощности базового тягача через вал-шестерню раздаточной коробки 7 и предохранительное устройство 8 к редуктору цепного рабочего органа 6. При возникновении на ведомом валу 33 раздаточной коробки 7 (см. фиг. 3) привода трансмиссии рабочего органа момента сопротивления, превышающего расчетный и устанавливаемый в соответствии с физикомеханическими свойствами грунтовой среды регулировочным винтом 46 момент вращения(превышающий допустимую величину), идет воздействие через профиль 35 на винт 39 подвижный фланец следящего упора 37, который в свою очередь, сжимая напорную пружину 38 предохранительного устройства и упорную пружину 45, перемещает гидравлический золотник 9,передний поясок 42 которого перекрывает канал 27 трубопровода управления поршневой полости 17 гидроцилиндров подъема и опускания рабочего органа 4 (см. фиг.2), одновременно средний поясок 43 перекрывает канал 18 трубопровода штоковой полости 16 гидроцилиндров подъема и опускания рабочего органа 4 и открывает канал 31 для соединения сливного трубопровода 30 с каналом 25 и трубопроводом 24 и поршневыми полостями 23 гидроцилиндров 4, а задний поясок 44 открывает канал 29 напорного трубопровода 28, соединяя его через канал 19 с трубопроводом 21 и далее со штоковыми полостями 22 гидроцилиндров 4. Под действием давления рабочей жидкости гидронасоса 12, поступающей через напорный трубопровод 28,каналы 29 и 19 и трубопровод 21 в штоковую 21324 полость 22 (см. фиг. 2) гидроцилиндров подъема и опускания рабочего органа 4, одновременно происходит отток гидравлической жидкости из поршневой полости 23 (см. фиг. 2) гидроцилиндров подъема и опускания рабочего органа 4 через трубопровод 24, каналы 25 и 31 и сливной трубопровод 30 в гидробак 11. Таким образом происходит выглубление рабочего органа из забоя грунтовой среды. В случае уменьшения сопротивления на рабочем органе 5, под действием сил сжатия напорной пружины 38 и упорной пружины 45 через подвижный фланец следящего упора 37 и винт 39 идет воздействие на профиль 35 и фланец 37 проворачивается в исходное положение. Предохранительное устройство регулируется на различные типы грунтов регулировочным винтом 46, установленного на гидравлическом золотнике управления. ФОРМУЛА ИЗОБРЕТЕНИЯ Предохранительное устройство трансмиссии цепного рабочего органа полковой землеройной машины,состоящая из 2-х фланцев с цилиндрической расточкой, в гнездах которых запрессованы втулки,предназначенные для установки срезного (предохранительного) штифта(пальца) отличающееся тем, что предохранение трансмиссии от поломок при возникновении в приводе рабочего органа момента сопротивления,превышающего расчетный или моментов вращения,превышающих допустимую величину будет осуществляться предохранительным устройством трансмиссии рабочего органа.
