Узел крепления стойки рабочего органа почвообрабатывающего орудия

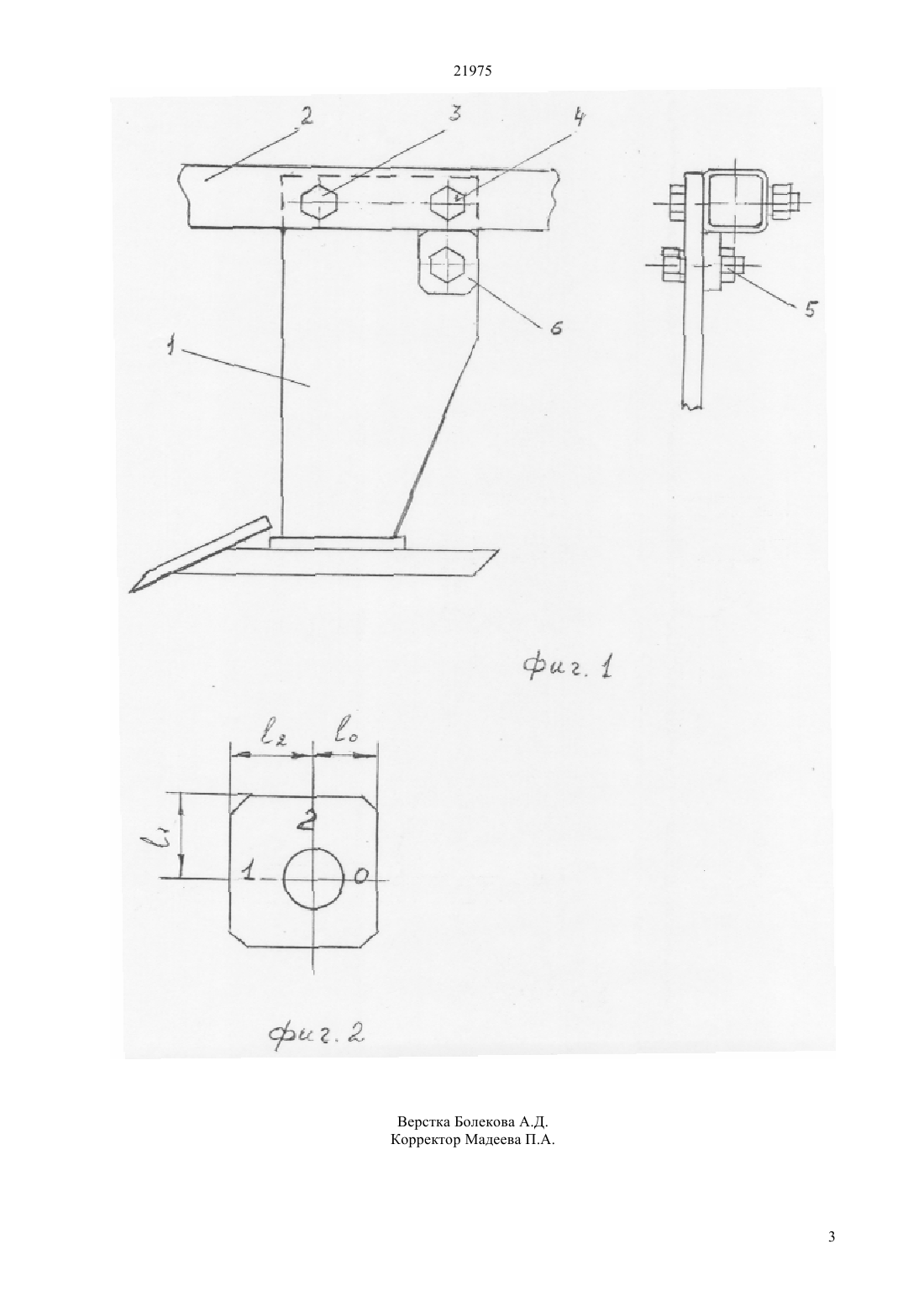

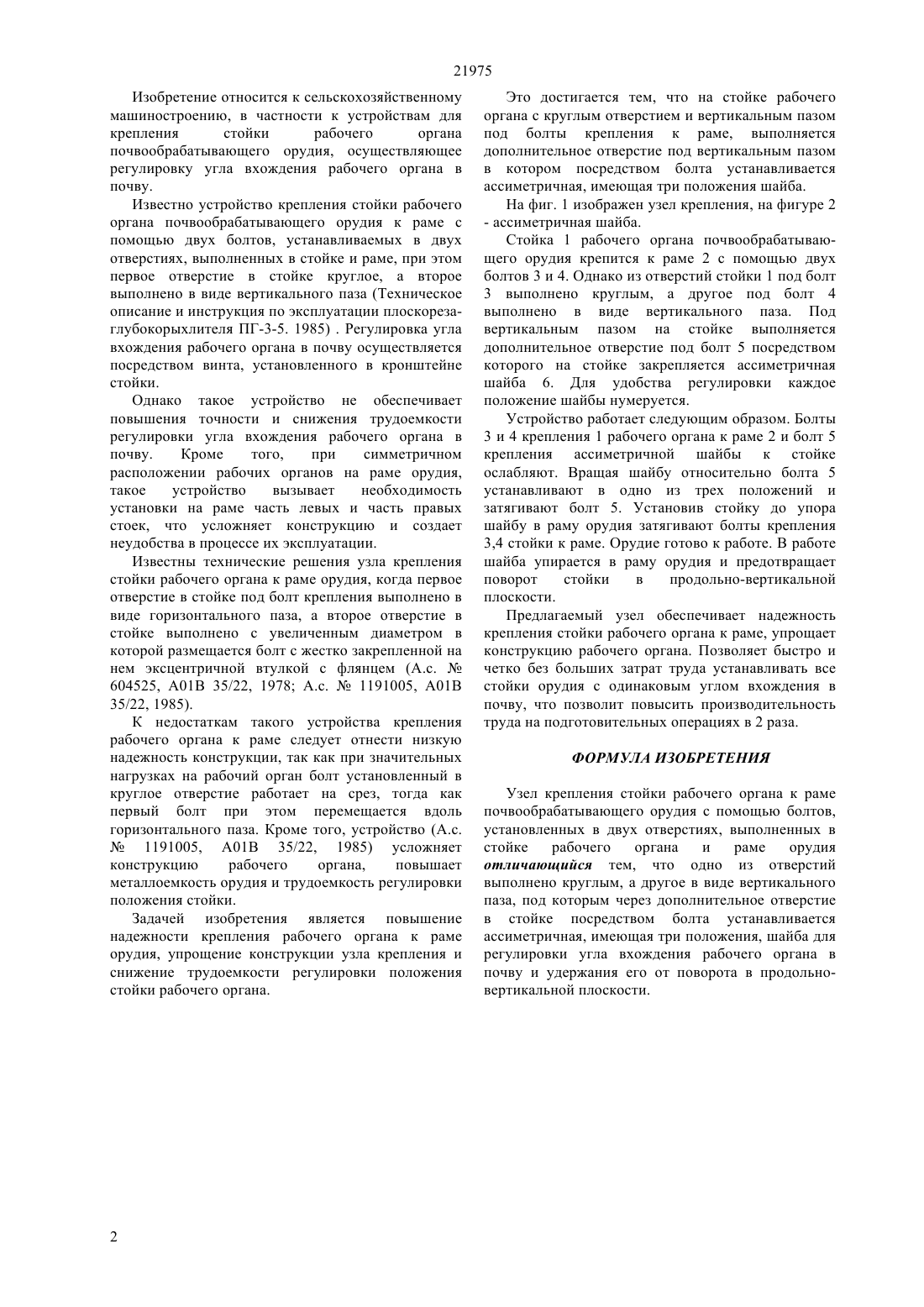

(51) 01 35/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ регулировку угла вхождения рабочего органа в почву. Задача изобретения - повышение надежности крепления рабочего органа к раме орудия,упрощение конструкции узла крепления и снижение трудоемкости регулировки положения стойки рабочего орудия. Указанная задача решается тем, что на стойке серийного рабочего органа с круглым отверстием и вертикальным пазом под болты крепления к раме,выполняется дополнительное отверстие под вертикальным пазом в котором посредством болта устанавливается ассиметричная имеющая три положения, шайба для регулировки угла вхождения рабочего органа в почву. В работе шайба упирается в раму орудия и предотвращает поворот стойки в продольно- вертикальной плоскости.(72) Буряков Александр Семенович Кусаинов Руслан Камекович(73) Товарищество с ограниченной ответственностью Научно-производственный центр зернового хозяйства имени А.И.Бараева(54) УЗЕЛ КРЕПЛЕНИЯ СТОЙКИ РАБОЧЕГО ОРГАНА ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для крепления стойки рабочего органа почвообрабатывающего орудия, осуществляющее 21975 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для крепления стойки рабочего органа почвообрабатывающего орудия, осуществляющее регулировку угла вхождения рабочего органа в почву. Известно устройство крепления стойки рабочего органа почвообрабатывающего орудия к раме с помощью двух болтов, устанавливаемых в двух отверстиях, выполненных в стойке и раме, при этом первое отверстие в стойке круглое, а второе выполнено в виде вертикального паза (Техническое описание и инструкция по эксплуатации плоскорезаглубокорыхлителя ПГ-3-5. 1985) . Регулировка угла вхождения рабочего органа в почву осуществляется посредством винта, установленного в кронштейне стойки. Однако такое устройство не обеспечивает повышения точности и снижения трудоемкости регулировки угла вхождения рабочего органа в почву. Кроме того,при симметричном расположении рабочих органов на раме орудия,такое устройство вызывает необходимость установки на раме часть левых и часть правых стоек, что усложняет конструкцию и создает неудобства в процессе их эксплуатации. Известны технические решения узла крепления стойки рабочего органа к раме орудия, когда первое отверстие в стойке под болт крепления выполнено в виде горизонтального паза, а второе отверстие в стойке выполнено с увеличенным диаметром в которой размещается болт с жестко закрепленной на нем эксцентричной втулкой с флянцем (А.с.604525, А 01 В 35/22, 1978 А.с.1191005, А 01 В 35/22, 1985). К недостаткам такого устройства крепления рабочего органа к раме следует отнести низкую надежность конструкции, так как при значительных нагрузках на рабочий орган болт установленный в круглое отверстие работает на срез, тогда как первый болт при этом перемещается вдоль горизонтального паза. Кроме того, устройство (А.с.1191005, А 01 В 35/22, 1985) усложняет конструкцию рабочего органа,повышает металлоемкость орудия и трудоемкость регулировки положения стойки. Задачей изобретения является повышение надежности крепления рабочего органа к раме орудия, упрощение конструкции узла крепления и снижение трудоемкости регулировки положения стойки рабочего органа. Это достигается тем, что на стойке рабочего органа с круглым отверстием и вертикальным пазом под болты крепления к раме, выполняется дополнительное отверстие под вертикальным пазом в котором посредством болта устанавливается ассиметричная, имеющая три положения шайба. На фиг. 1 изображен узел крепления, на фигуре 2- ассиметричная шайба. Стойка 1 рабочего органа почвообрабатывающего орудия крепится к раме 2 с помощью двух болтов 3 и 4. Однако из отверстий стойки 1 под болт 3 выполнено круглым, а другое под болт 4 выполнено в виде вертикального паза. Под вертикальным пазом на стойке выполняется дополнительное отверстие под болт 5 посредством которого на стойке закрепляется ассиметричная шайба 6. Для удобства регулировки каждое положение шайбы нумеруется. Устройство работает следующим образом. Болты 3 и 4 крепления 1 рабочего органа к раме 2 и болт 5 крепления ассиметричной шайбы к стойке ослабляют. Вращая шайбу относительно болта 5 устанавливают в одно из трех положений и затягивают болт 5. Установив стойку до упора шайбу в раму орудия затягивают болты крепления 3,4 стойки к раме. Орудие готово к работе. В работе шайба упирается в раму орудия и предотвращает поворот стойки в продольно-вертикальной плоскости. Предлагаемый узел обеспечивает надежность крепления стойки рабочего органа к раме, упрощает конструкцию рабочего органа. Позволяет быстро и четко без больших затрат труда устанавливать все стойки орудия с одинаковым углом вхождения в почву, что позволит повысить производительность труда на подготовительных операциях в 2 раза. ФОРМУЛА ИЗОБРЕТЕНИЯ Узел крепления стойки рабочего органа к раме почвообрабатывающего орудия с помощью болтов,установленных в двух отверстиях, выполненных в стойке рабочего органа и раме орудия отличающийся тем, что одно из отверстий выполнено круглым, а другое в виде вертикального паза, под которым через дополнительное отверстие в стойке посредством болта устанавливается ассиметричная, имеющая три положения, шайба для регулировки угла вхождения рабочего органа в почву и удержания его от поворота в продольновертикальной плоскости.
