Приспособление для присыпания сорняков почвой

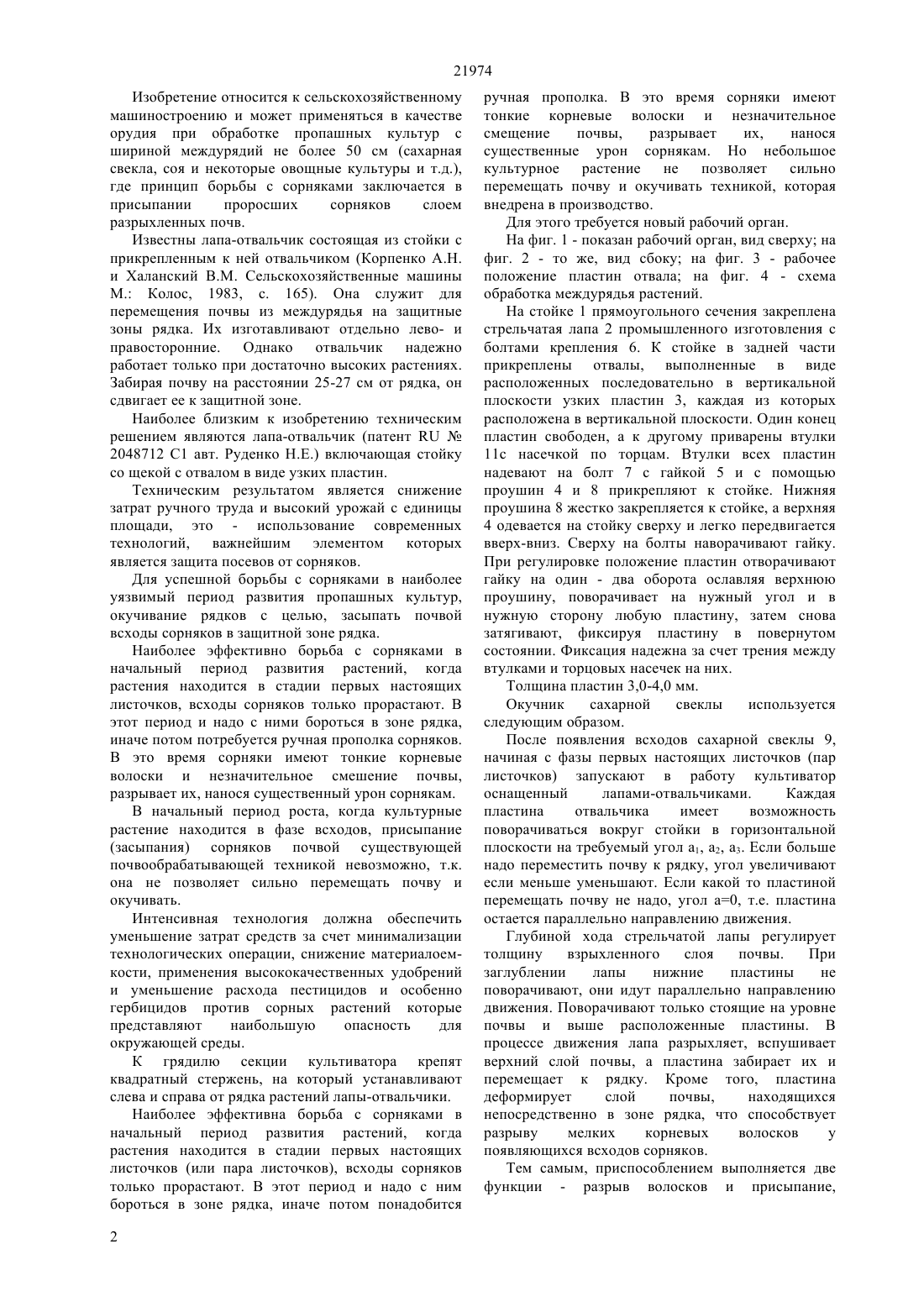

(51) А 01 В 13/00 (2006.01) А 01 В 13/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ где принцип борьбы с сорняками заключается в присыпании проросших сорняков слоем разрыхленных почв. Техническим результатом является снижение затрат ручного труда и высокий урожай с единицы площади, это - использование современных технологий, важнейшим элементом которых является защита посевов от сорняков. Для успешной борьбы с сорняками в наиболее уязвимый период развития пропашных культур,окучивание рядков с целью, засыпать почвой всходы сорняков в защитной зоне рядка. Тем самым, приспособлением выполняется две функции - разрыв волосков и присыпание,приводящие к гибели сорняков в зоне рядка. Возле рядка с каждой стороны образуется валик почвы.(72) Кененбаев Серик Барменбекович Альдеков Нургали Ахаевич Орынгалиев Манас(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт земледелия и растениеводства(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ПРИСЫПАНИЯ СОРНЯКОВ ПОЧВОЙ(57) Изобретение относится к сельскохозяйственному машиностроению и может применяться в качестве орудия при обработке пропашных культур с шириной междурядий не более 50 см (сахарная свекла, соя и некоторые овощные культуры и т.д.), 21974 Изобретение относится к сельскохозяйственному машиностроению и может применяться в качестве орудия при обработке пропашных культур с шириной междурядий не более 50 см (сахарная свекла, соя и некоторые овощные культуры и т.д.),где принцип борьбы с сорняками заключается в присыпании проросших сорняков слоем разрыхленных почв. Известны лапа-отвальчик состоящая из стойки с прикрепленным к ней отвальчиком (Корпенко А.Н. и Халанский В.М. Сельскохозяйственные машины М. Колос, 1983, с. 165). Она служит для перемещения почвы из междурядья на защитные зоны рядка. Их изготавливают отдельно лево- и правосторонние. Однако отвальчик надежно работает только при достаточно высоких растениях. Забирая почву на расстоянии 25-27 см от рядка, он сдвигает ее к защитной зоне. Наиболее близким к изобретению техническим решением являются лапа-отвальчик (патент 2048712 С 1 авт. Руденко Н.Е.) включающая стойку со щекой с отвалом в виде узких пластин. Техническим результатом является снижение затрат ручного труда и высокий урожай с единицы площади, это - использование современных технологий, важнейшим элементом которых является защита посевов от сорняков. Для успешной борьбы с сорняками в наиболее уязвимый период развития пропашных культур,окучивание рядков с целью, засыпать почвой всходы сорняков в защитной зоне рядка. Наиболее эффективно борьба с сорняками в начальный период развития растений, когда растения находится в стадии первых настоящих листочков, всходы сорняков только прорастают. В этот период и надо с ними бороться в зоне рядка,иначе потом потребуется ручная прополка сорняков. В это время сорняки имеют тонкие корневые волоски и незначительное смешение почвы,разрывает их, нанося существенный урон сорнякам. В начальный период роста, когда культурные растение находится в фазе всходов, присыпание(засыпания) сорняков почвой существующей почвообрабатывающей техникой невозможно, т.к. она не позволяет сильно перемещать почву и окучивать. Интенсивная технология должна обеспечить уменьшение затрат средств за счет минимализации технологических операции, снижение материалоемкости, применения высококачественных удобрений и уменьшение расхода пестицидов и особенно гербицидов против сорных растений которые представляют наибольшую опасность для окружающей среды. К грядилю секции культиватора крепят квадратный стержень, на который устанавливают слева и справа от рядка растений лапы-отвальчики. Наиболее эффективна борьба с сорняками в начальный период развития растений, когда растения находится в стадии первых настоящих листочков (или пара листочков), всходы сорняков только прорастают. В этот период и надо с ним бороться в зоне рядка, иначе потом понадобится 2 ручная прополка. В это время сорняки имеют тонкие корневые волоски и незначительное смещение почвы,разрывает их,нанося существенные урон сорнякам. Но небольшое культурное растение не позволяет сильно перемещать почву и окучивать техникой, которая внедрена в производство. Для этого требуется новый рабочий орган. На фиг. 1 - показан рабочий орган, вид сверху на фиг. 2 - то же, вид сбоку на фиг. 3 - рабочее положение пластин отвала на фиг. 4 - схема обработка междурядья растений. На стойке 1 прямоугольного сечения закреплена стрельчатая лапа 2 промышленного изготовления с болтами крепления 6. К стойке в задней части прикреплены отвалы, выполненные в виде расположенных последовательно в вертикальной плоскости узких пластин 3, каждая из которых расположена в вертикальной плоскости. Один конец пластин свободен, а к другому приварены втулки 11 с насечкой по торцам. Втулки всех пластин надевают на болт 7 с гайкой 5 и с помощью проушин 4 и 8 прикрепляют к стойке. Нижняя проушина 8 жестко закрепляется к стойке, а верхняя 4 одевается на стойку сверху и легко передвигается вверх-вниз. Сверху на болты наворачивают гайку. При регулировке положение пластин отворачивают гайку на один - два оборота ославляя верхнюю проушину, поворачивает на нужный угол и в нужную сторону любую пластину, затем снова затягивают, фиксируя пластину в повернутом состоянии. Фиксация надежна за счет трения между втулками и торцовых насечек на них. Толщина пластин 3,0-4,0 мм. Окучник сахарной свеклы используется следующим образом. После появления всходов сахарной свеклы 9,начиная с фазы первых настоящих листочков (пар листочков) запускают в работу культиватор оснащенный лапами-отвальчиками. Каждая пластина отвальчика имеет возможность поворачиваться вокруг стойки в горизонтальной плоскости на требуемый угол 1, 2, а 3. Если больше надо переместить почву к рядку, угол увеличивают если меньше уменьшают. Если какой то пластиной перемещать почву не надо, угол а 0, т.е. пластина остается параллельно направлению движения. Глубиной хода стрельчатой лапы регулирует толщину взрыхленного слоя почвы. При заглублении лапы нижние пластины не поворачивают, они идут параллельно направлению движения. Поворачивают только стоящие на уровне почвы и выше расположенные пластины. В процессе движения лапа разрыхляет, вспушивает верхний слой почвы, а пластина забирает их и перемещает к рядку. Кроме того, пластина деформирует слой почвы,находящихся непосредственно в зоне рядка, что способствует разрыву мелких корневых волосков у появляющихся всходов сорняков. Тем самым, приспособлением выполняется две функции - разрыв волосков и присыпание, 21974 приводящие к гибели сорняков в зоне рядка. Возле рядка с каждой стороны образуется валик почвы 10. Применение заявленного приспособления в самый ранний период развития растений позволяет уничтожить всходы сорняков, исключив тем самым негативное их влияние на еще неразвитые растения. Образование валика вдоль рядка 10 способствует лучшему прогреванию почвы, аэрации, увеличивает ветро- и водоустойчивость. Окучник сахарной свеклы универсальна, она может использоваться для работы в ранние сроки развития растении, так и более поздние сроки (до смыкания междурядий) для борьбы со вторичными засорением посевов. Примечание Если действиями как описано в инструкции невозможно должной фиксации пластин в повернутом состоянии, то непосредственно над втулками следует наворачивать на болт одну гайку(стопорную) сверху надевает проушину и наворачивает вторую гайку. ФОРМУЛА ИЗОБРЕТЕНИЯ Приспособление для присыпания сорняков почвой включающий стойку со стрельчатой лапой с закрепленными в задней части стоики отвалами,отличающаяся тем, что отвалы выполнены в виде поярусно установленных узких пластин, каждая из которых расположены в вертикальной плоскости и имеет шарнирное соединение для ее поворота как влево так и вправо в горизонтальной плоскости с последующей фиксацией.
