Установка для шелушения зернопродуктов

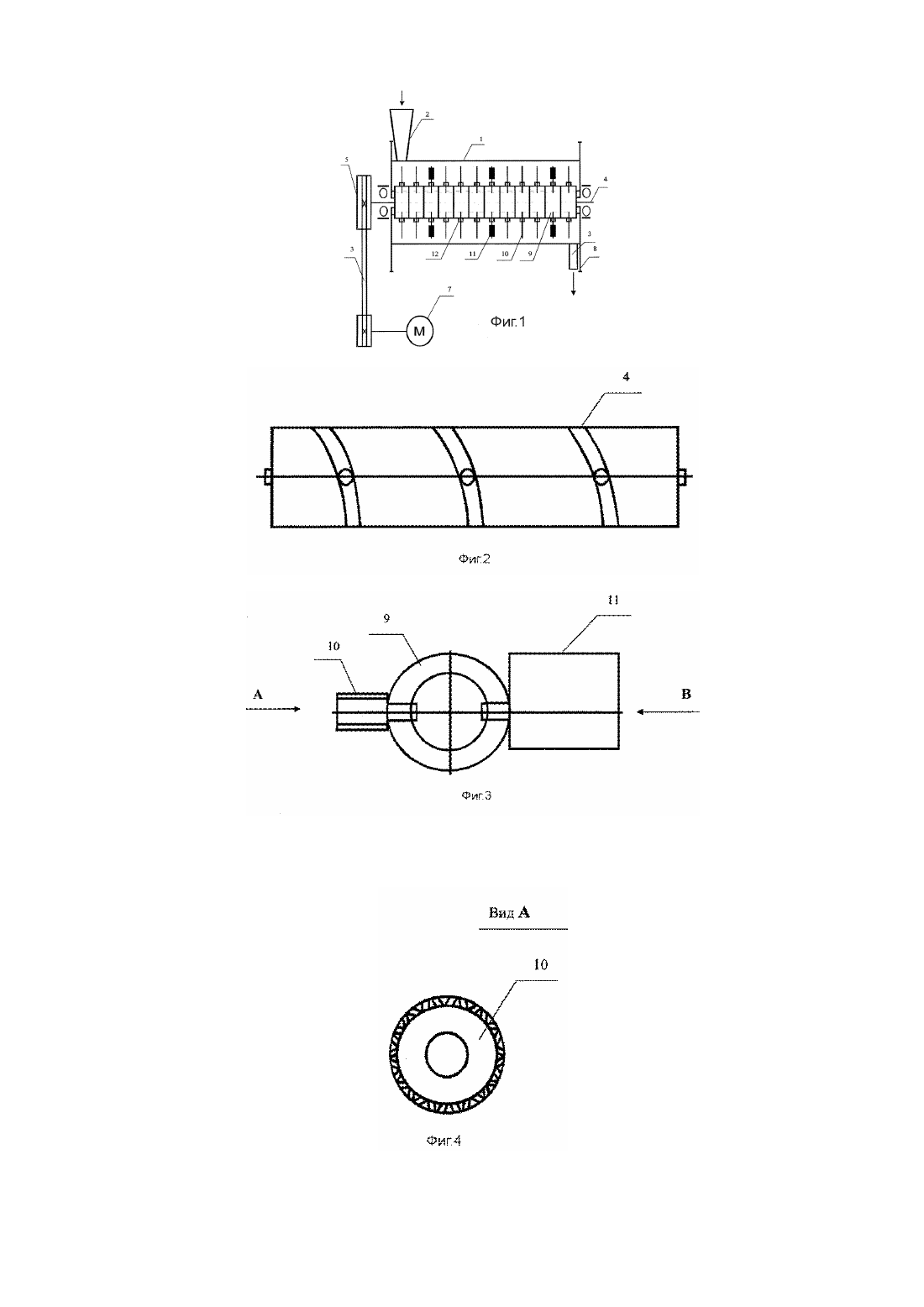

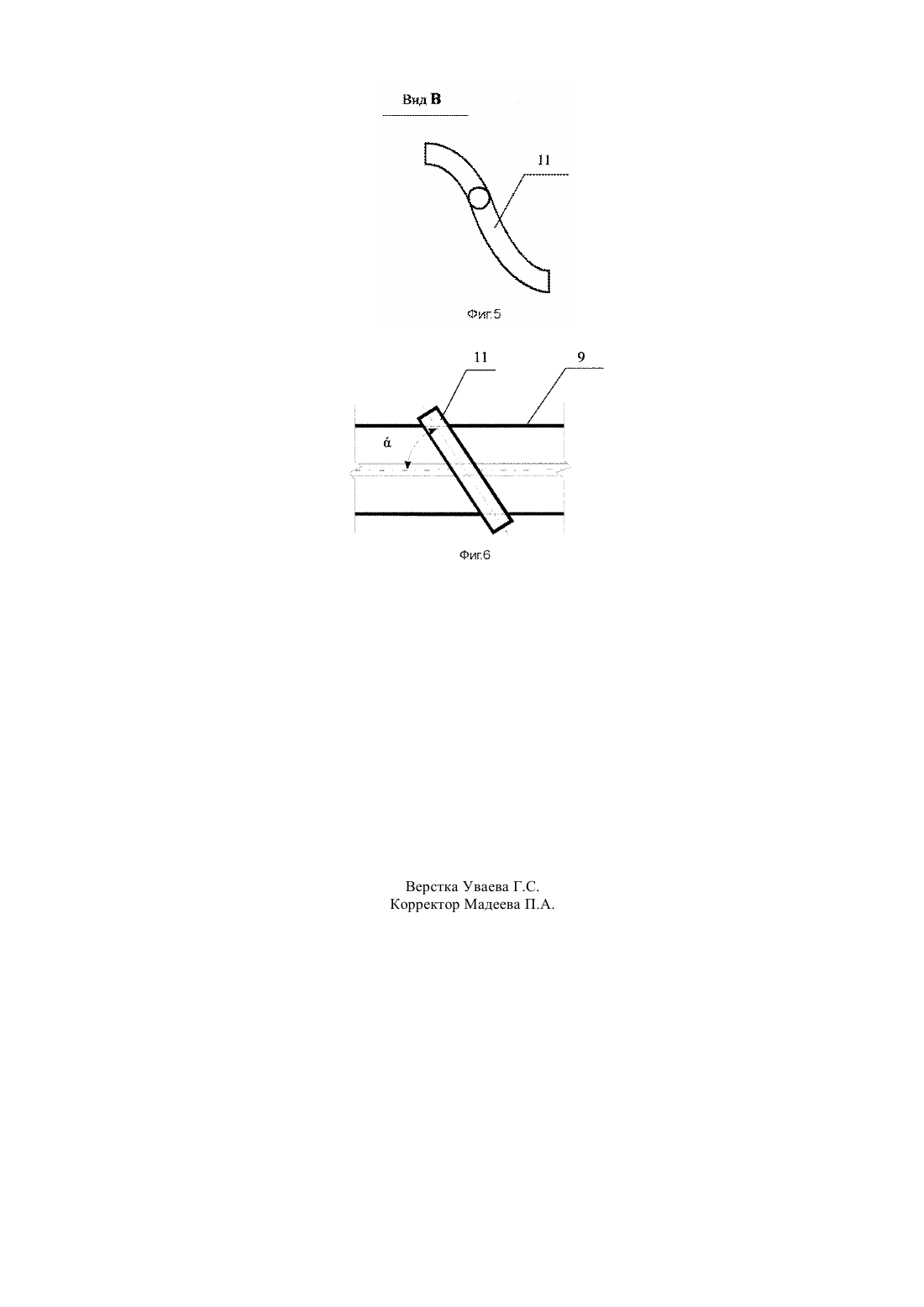

(51) 02 3/00 (2011.01) 02 3/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к устройствам для обработки поверхности зерна при переработке его в крупу и муку на предприятиях мукомольнокрупяной промышленности. Известна шелушильно - шлифовальная машина непрерывного действия (см. а.с. 1659098, кл. В 03 В 3/08, Бюл. 24, 1991), включающая перфорированную обечайку,состоящую из элементов трапецеидальной формы, стянутых в цилиндр стяжками. Внутри обечайки установлен барабан с лопатками петлеобразной формы, а обечайка установлена на амортизаторах и снабжены вибратором. Дросселирующее выходящее устройство выполнено в виде улитки с грузовым клапаном и установлено с возможностью осевого поворота. Кроме того известна машина для непрерывного шелушения зерна (см. а.с. 462608, м.кл. 02 поверхности зерна при переработке его в крупу и муку на предприятиях - крупяной промышленности. Технической задачей изобретения являются повышение качества получаемого продукта при обработке зернового материала и снижение энергетических затрат, которая достигается за счет того, что рабочие органы 10 выполнены цилиндрической формы с рифленой поверхностью,а транспортирующие рабочие органы 11 выполнены криволинейной формы и размещены по винтовой канавке под острым угломк оси вала. Подобное выполнение установки позволяет эффективно обрабатывать трудноотделимые частицы зернового материала при высоком качестве и минимальных энергетических затратах. 3/08, 5 кл 9, 1975 г.) включающая приемный патрубок, две перфорированные обечайки, два ротора, укрепленных на горизонтальных валах и снабженных лопатками. Для стабилизации давления зерна в рабочей зоне дросселирующе-выводящее устройство машины содержит неподвижно закрепленный диффузор в котором расположен диск установленный с помощью ступицы на валу барабана с возможностью осевого перемещения при этом ступица диска связанна через шток с компенсирующей пружиной, а корпус подшипника скреплен с тягой, на противоположном конце которой имеется винт с рукояткой, при этом на винте установлена гайка с контргайкой. Известные устройства малоэффективны при непрерывном шелушении зерна, а из-за сложности конструкции являются не достаточно надежны в работе, требующие высокой трудоемкости при обслуживании и эксплуатации. Из всех известных технических решении наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипом) является безбичевая машина (см., а.с, 1648549, м.кл 02 3/00, 5 кл. 20, 1991),содержащая цилиндрический корпус с фланцами,внутри которого размещен вал с лопастями для интенсивного перемешивания в форме треугольных призм, при этом уголнаклона граней лопастей,выполненных в виде треугольных призм прилегают(72) Спандияров Ерман Горбатовская Нина Александровна Шушков Станислав Юрьевич Кошанов Орынбай Муканович Чаканова Жанар Меирхановна Жанабаев Аманкул Жанатович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт переработки сельскохозяйственной продукции(54) УСТАНОВКА ДЛЯ ШЕЛУШЕНИЯ ЗЕРНОПРОДУКТОВ(57) Установка для шелушения зернопродуктов изобретение относится к устройствам для обработки к рабочим ребрам со стороны приемного к плоскости, перпендикулярной оси вала, меньше угланаклона грани, прилегающих к рабочим ребрам со стороны выпускного устройства к той же плоскости. В результате чего грани лопасти расположенные под угломпри вращении вала возвращают зерно к приемному устройству,а грани лопасти расположенные под углом транспортируют большую часть зерна к выпускному устройству. Недостатком известного технического решения является низкое качество получаемого конечно продукта из-за повышенного количества мелкоизмельченного продукта. Технической задачей изобретения является повышение качества получаемого при обработке зернового материала и повышение производительности, которая достигается за счет того, что рабочие органы установки выполнены цилиндрической формы с рифленой поверхностью при этом сами рабочие органы размешены на втулках по винтовой линии на валу обеспечивающие интенсивное перемешивание и обработку исходного зернового материала, а перемещение обрабатываемого материала осуществляется криволинейными лопатка размешенными симметрично рабочим органам на втулках. Сущность изобретения поясняется чертежами,где на фиг. 1- общий вид установки, в разрезе фиг. 2- вал с выполненной канавкой по винтовой линии фиг 3 - размещение рабочих органов и лопаток на втулке фиг. 4 - схема выполнения цилиндрического рифленого рабочего органа фиг. 5 - схема выполнения транспортирующей лопатки расположенной под угломк осе вала, фиг.6-схема установки транспортирующей лопатки. Установка для шелушения зерна содержит цилиндрический корпус 1, на котором не подвижно закреплен приемный лоток 2 и выпускной лоток 3 готовой продукций. В корпусе 1 размешен вал 4 с выполненной винтовой канавкой для размещения рабочих органов с приводным шкивом 5 снабженного клиноременной передачей 6 на механизм привода 7. Вся установка размещена на станине 8. В свою очередь на валу 4 установлены втулки 9 с резьбовыми отверстиями под цилиндрический рабочий орган 10 с рифленой поверхностью и транспортирующий рабочий орган 11 криволинейной формы размещенные в спиральных канавках на валу 4 под угломк оси вращения вала 4. На валу 4 выполнены углубления для центрации рабочих органов, а концы цилиндрических органов и транспортирующих лопаток снабжены контргайками 12. Установка работает следующим образом. По мере поступления зернового материала на обработку из приемного лотка 2 в цилиндрический корпус 1 он подвергается механическому воздействию цилиндрических рабочих органов 1 0 с рифленой поверхностью транспортирующих лопаток 11 криволинейной формы установленных под острым углом к оси вала 4 в результате чего происходит динамическое воздействие цилиндрических рабочих органов 10 и его перемещения криволинейными лапотками 11 к выпускному лотку 3. Подобное выполнение установки позволяет эффективно обрабатывать трудноотделимые частицы зернового материала при высоком качестве и минимальных энергетических затратах. Эффективное деление трудно делимых частиц объясняется тем, что оболочка подвергается механическому воздействию рефренной поверхностью рабочего органа, а криволинейная форма транспортирующих лопаток обеспечивает эффективное перемещение обрабатываемого зернового материала в зону выгрузки без повторного воздействия цилиндрических рифленых рабочих органов, что позволяет исключить дальнейшее измельчение зерновой массы. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для шелушения зернопродуктов,содержащая корпус, с размещенными в ней рабочими органами, и механизм привода,отличающаяся тем, что рабочие органы выполнены цилиндрической формы с рифленой поверхностью, при этом разгрузочные лопатки выполнены криволинейной формы и размещены по спиральной канавке под острым угломк оси вала.
