Способ изготовления монеты из тантала или с элементами тантала

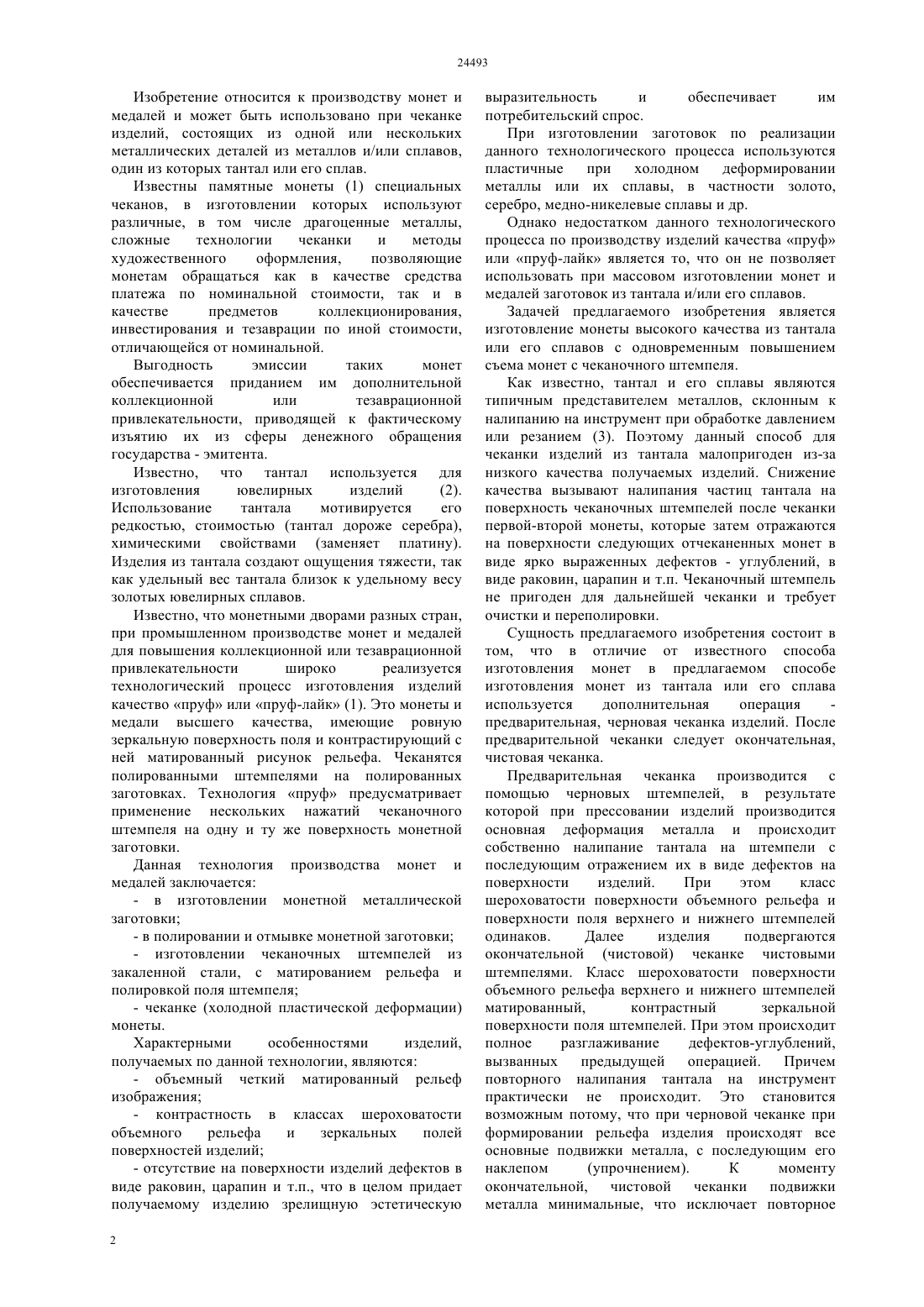

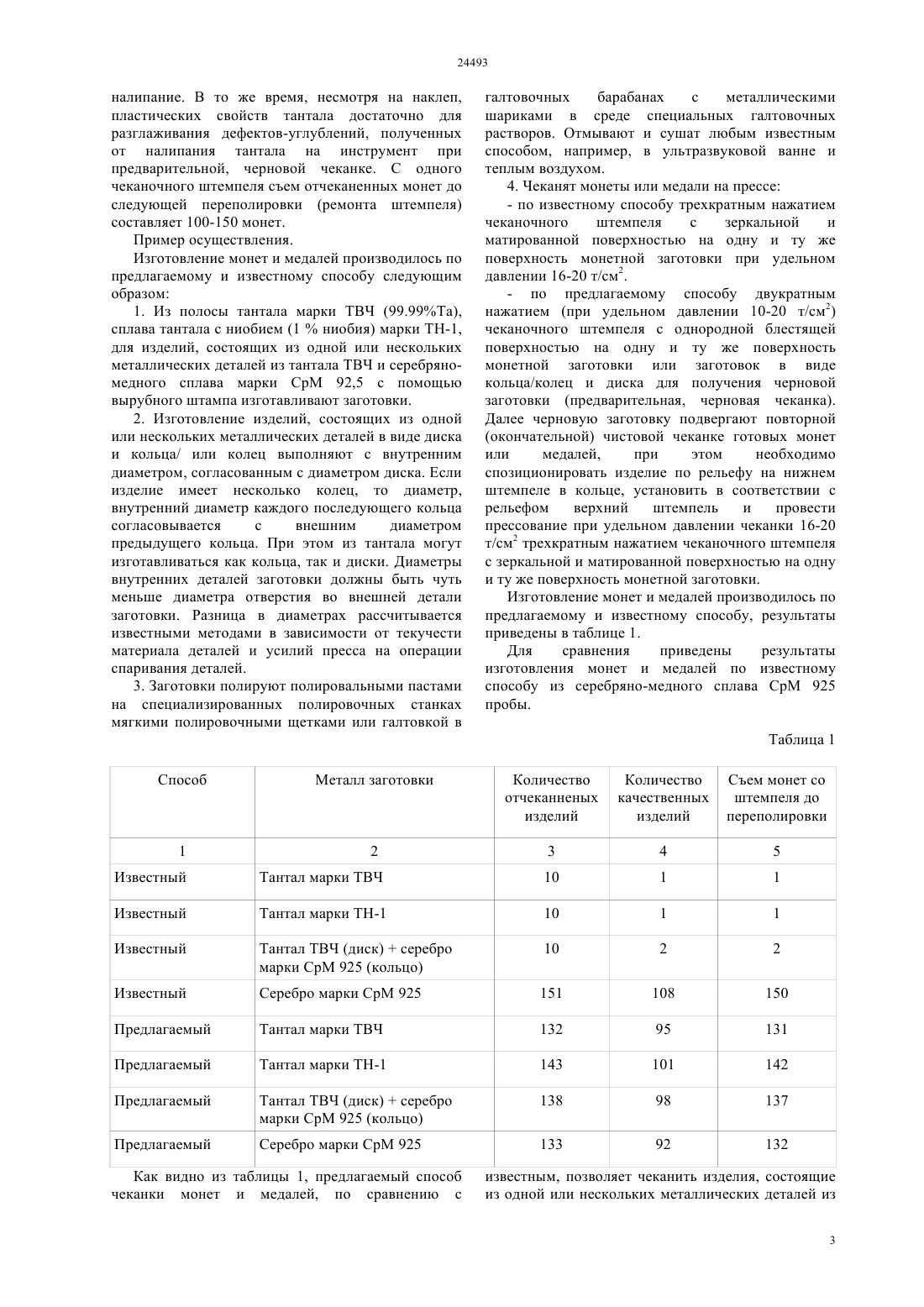

(51) 44 21/00 (2009.01) 44 5/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ повышения коллекционной или тезаврационной привлекательности широко реализуется технологический процесс изготовления изделий качество пруф или пруф-лайк. Это монеты и медали высшего качества, имеющие ровную зеркальную поверхность поля и контрастирующий с ней матированный рисунок рельефа. Чеканятся полированными штемпелями на полированных заготовках. Технология пруф предусматривает применение нескольких нажатий чеканочного штемпеля на одну и ту же поверхность монетной заготовки. Известно, что тантал используется для изготовления ювелирных изделий Использование тантала мотивируется его редкостью, стоимостью(заменяет платину). Изделия из тантала создают ощущения тяжести, так как удельный вес тантала близок к удельному весу золотых ювелирных сплавов. Предлагаемый способ изготовления монеты состоит в том, что при изготовлении монет или медалей из тантала или его сплава для повышения съема монет с чеканочного штемпеля операцию чеканки монет или медалей проводят в два этапа предварительной (черновой) и окончательной(72) Туганбаев Фарит Сапаргалиевич Литвинов Андрей Петрович Рыбаков Александр Вячеславович Ивженко Виктор Павлович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахстанский монетный двор Национального Банка Республики Казахстан(56) Залазинский А.Г., Колмыков В.Л. Изучение процессов деформации и разрушения оксидных покрытий и совершенствование процессов обработки давлением металлов, налипающих на инструмент. МатериалыРоссийской научнотехнической конференции Разрушение, контроль и диагностика материалов и конструкций. Екатеринбург, 24-26.04.2007, с.106(54) СПОСОБ ИЗГОТОВЛЕНИЯ МОНЕТЫ ИЗ ТАНТАЛА ИЛИ С ЭЛЕМЕНТАМИ ТАНТАЛА(57) Изобретение относится к производству монет и медалей и может быть использовано при чеканке изделий, состоящих из одной или нескольких металлических деталей из металлов и/или сплавов,один из которых тантал или его сплав. Монетными дворами разных стран, при промышленном производстве монет и медалей для Изобретение относится к производству монет и медалей и может быть использовано при чеканке изделий, состоящих из одной или нескольких металлических деталей из металлов и/или сплавов,один из которых тантал или его сплав. Известны памятные монеты (1) специальных чеканов, в изготовлении которых используют различные, в том числе драгоценные металлы,сложные технологии чеканки и методы художественного оформления,позволяющие монетам обращаться как в качестве средства платежа по номинальной стоимости, так и в качестве предметов коллекционирования,инвестирования и тезаврации по иной стоимости,отличающейся от номинальной. Выгодность эмиссии таких монет обеспечивается приданием им дополнительной коллекционной или тезаврационной привлекательности, приводящей к фактическому изъятию их из сферы денежного обращения государства - эмитента. Известно, что тантал используется для изготовления ювелирных изделий(2). Использование тантала мотивируется его редкостью, стоимостью (тантал дороже серебра),химическими свойствами (заменяет платину). Изделия из тантала создают ощущения тяжести, так как удельный вес тантала близок к удельному весу золотых ювелирных сплавов. Известно, что монетными дворами разных стран,при промышленном производстве монет и медалей для повышения коллекционной или тезаврационной привлекательности широко реализуется технологический процесс изготовления изделий качество пруф или пруф-лайк (1). Это монеты и медали высшего качества, имеющие ровную зеркальную поверхность поля и контрастирующий с ней матированный рисунок рельефа. Чеканятся полированными штемпелями на полированных заготовках. Технология пруф предусматривает применение нескольких нажатий чеканочного штемпеля на одну и ту же поверхность монетной заготовки. Данная технология производства монет и медалей заключается- в изготовлении монетной металлической заготовки- изготовлении чеканочных штемпелей из закаленной стали, с матированием рельефа и полировкой поля штемпеля- объемный четкий матированный рельеф изображения- контрастность в классах шероховатости объемного рельефа и зеркальных полей поверхностей изделий- отсутствие на поверхности изделий дефектов в виде раковин, царапин и т.п., что в целом придает получаемому изделию зрелищную эстетическую 2 выразительность и обеспечивает им потребительский спрос. При изготовлении заготовок по реализации данного технологического процесса используются пластичные при холодном деформировании металлы или их сплавы, в частности золото,серебро, медно-никелевые сплавы и др. Однако недостатком данного технологического процесса по производству изделий качества пруф или пруф-лайк является то, что он не позволяет использовать при массовом изготовлении монет и медалей заготовок из тантала и/или его сплавов. Задачей предлагаемого изобретения является изготовление монеты высокого качества из тантала или его сплавов с одновременным повышением съема монет с чеканочного штемпеля. Как известно, тантал и его сплавы являются типичным представителем металлов, склонным к налипанию на инструмент при обработке давлением или резанием (3). Поэтому данный способ для чеканки изделий из тантала малопригоден из-за низкого качества получаемых изделий. Снижение качества вызывают налипания частиц тантала на поверхность чеканочных штемпелей после чеканки первой-второй монеты, которые затем отражаются на поверхности следующих отчеканенных монет в виде ярко выраженных дефектов - углублений, в виде раковин, царапин и т.п. Чеканочный штемпель не пригоден для дальнейшей чеканки и требует очистки и переполировки. Сущность предлагаемого изобретения состоит в том, что в отличие от известного способа изготовления монет в предлагаемом способе изготовления монет из тантала или его сплава используется дополнительная операция предварительная, черновая чеканка изделий. После предварительной чеканки следует окончательная,чистовая чеканка. Предварительная чеканка производится с помощью черновых штемпелей, в результате которой при прессовании изделий производится основная деформация металла и происходит собственно налипание тантала на штемпели с последующим отражением их в виде дефектов на поверхности изделий. При этом класс шероховатости поверхности объемного рельефа и поверхности поля верхнего и нижнего штемпелей одинаков. Далее изделия подвергаются окончательной (чистовой) чеканке чистовыми штемпелями. Класс шероховатости поверхности объемного рельефа верхнего и нижнего штемпелей матированный,контрастный зеркальной поверхности поля штемпелей. При этом происходит полное разглаживание дефектов-углублений,вызванных предыдущей операцией. Причем повторного налипания тантала на инструмент практически не происходит. Это становится возможным потому, что при черновой чеканке при формировании рельефа изделия происходят все основные подвижки металла, с последующим его наклепом(упрочнением). К моменту окончательной, чистовой чеканки подвижки металла минимальные, что исключает повторное налипание. В то же время, несмотря на наклеп,пластических свойств тантала достаточно для разглаживания дефектов-углублений, полученных от налипания тантала на инструмент при предварительной, черновой чеканке. С одного чеканочного штемпеля съем отчеканенных монет до следующей переполировки (ремонта штемпеля) составляет 100-150 монет. Пример осуществления. Изготовление монет и медалей производилось по предлагаемому и известному способу следующим образом 1. Из полосы тантала марки ТВЧ (99.99 Та),сплава тантала с ниобием (1 ниобия) марки ТН-1,для изделий, состоящих из одной или нескольких металлических деталей из тантала ТВЧ и серебряномедного сплава марки СрМ 92,5 с помощью вырубного штампа изготавливают заготовки. 2. Изготовление изделий, состоящих из одной или нескольких металлических деталей в виде диска и кольца/ или колец выполняют с внутренним диаметром, согласованным с диаметром диска. Если изделие имеет несколько колец, то диаметр,внутренний диаметр каждого последующего кольца согласовывается с внешним диаметром предыдущего кольца. При этом из тантала могут изготавливаться как кольца, так и диски. Диаметры внутренних деталей заготовки должны быть чуть меньше диаметра отверстия во внешней детали заготовки. Разница в диаметрах рассчитывается известными методами в зависимости от текучести материала деталей и усилий пресса на операции спаривания деталей. 3. Заготовки полируют полировальными пастами на специализированных полировочных станках мягкими полировочными щетками или галтовкой в галтовочных барабанах с металлическими шариками в среде специальных галтовочных растворов. Отмывают и сушат любым известным способом, например, в ультразвуковой ванне и теплым воздухом. 4. Чеканят монеты или медали на прессе- по известному способу трехкратным нажатием чеканочного штемпеля с зеркальной и матированной поверхностью на одну и ту же поверхность монетной заготовки при удельном давлении 16-20 т/см 2.- по предлагаемому способу двукратным нажатием (при удельном давлении 10-20 т/см 2) чеканочного штемпеля с однородной блестящей поверхностью на одну и ту же поверхность монетной заготовки или заготовок в виде кольца/колец и диска для получения черновой заготовки (предварительная, черновая чеканка). Далее черновую заготовку подвергают повторной(окончательной) чистовой чеканке готовых монет или медалей,при этом необходимо спозиционировать изделие по рельефу на нижнем штемпеле в кольце, установить в соответствии с рельефом верхний штемпель и провести прессование при удельном давлении чеканки 16-20 т/см 2 трехкратным нажатием чеканочного штемпеля с зеркальной и матированной поверхностью на одну и ту же поверхность монетной заготовки. Изготовление монет и медалей производилось по предлагаемому и известному способу, результаты приведены в таблице 1. Для сравнения приведены результаты изготовления монет и медалей по известному способу из серебряно-медного сплава СрМ 925 пробы. Таблица 1 Съем монет со штемпеля до переполировки Тантал ТВЧ (диск)серебро марки СрМ 925 (кольцо) Серебро марки СрМ 925 Тантал ТВЧ (диск)серебро марки СрМ 925 (кольцо) Серебро марки СрМ 925 Как видно из таблицы 1, предлагаемый способ чеканки монет и медалей, по сравнению с известным, позволяет чеканить изделия, состоящие из одной или нескольких металлических деталей из 3 металлов и/или сплавов, один из которых тантал или его сплав, с техническими показателями процесса чеканки, сопоставимыми с показателями для известного способа для изделий из серебряных сплавов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления монет или медалей из тантала, включающий чеканку изделий, состоящих из одной или нескольких деталей из металлов и/или сплавов, один из которых тантал или его сплав,отличающийся тем, что для повышения съема монет с чеканочного штемпеля операцию чеканки монет или медалей проводят в два этапа предварительной(черновой) чеканки,заключающейся в том, что двухкратно нажимают чеканочным штемпелем с однородной блестящей поверхностью на одну и ту же поверхность монетных заготовок для получения черновой заготовки, и окончательной (чистовой) чеканки,заключающейся в том, что далее черновое изделие позиционируют по рельефу на чеканочных штемпелях в кольце и проводят повторное прессование трехкратным нажатием чеканочного штемпеля с зеркальной и матированной поверхностью на одну и ту же поверхность монетной заготовки.
