Приставка к бытовому пылесосу

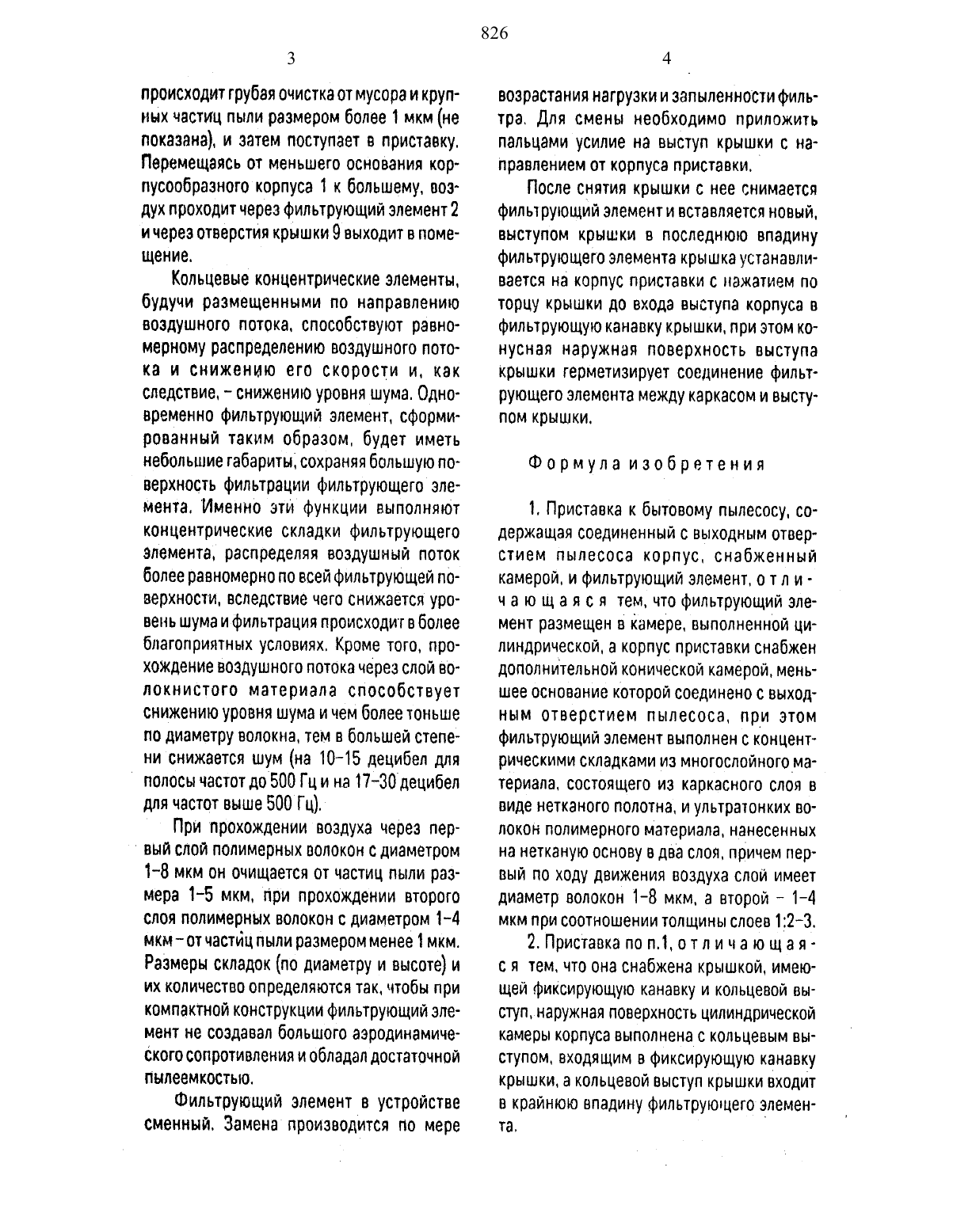

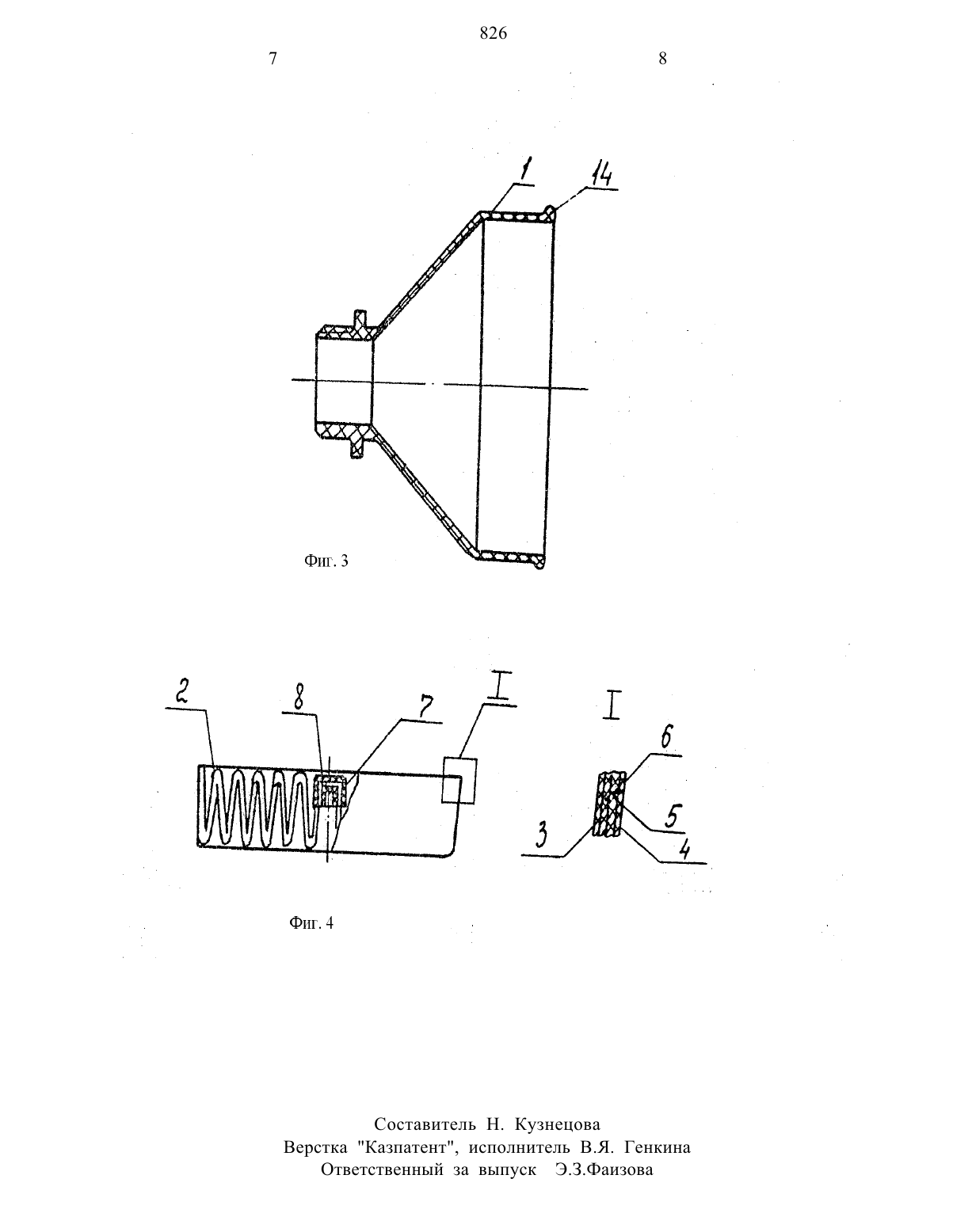

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(71) Серебрянский завод неорганических производств(73)АО Серебрянский завод неорганичес ких производств.(56) Авторское свидетельство СССР М 1340747. кл. А 471. 9/00. 1987.(57) Сущность изобретения приставка к бытовому пылесосу содержит соединенный с выходным отверстием пылесоса корпус. снабженный камерой, и Фильтрующий элемент. Фильтрующий элемент размещен в камере. выполненной цилиндрической. Корпус приставки снабжен дополнительной ко Изобретение относится к устройствам для очистки от пыли бытовых помещений и предметов быта иможет быть использовано при очистке воздуха от пылевых аэрозолей.Целью изобретения является увеличе ние эффективности очистки воздуха от пы-левых аэрозолей размером менее 5 влкм и уменьшение шума от агрегата пылесоса.На фиг. 1 изображен пылесос с приставкой на фиг. 2 разрез А-А на фиг. 1 на фиг. 3 корпус приставки на фиг. 4 4 Фильтрующий эгтемент.Приставка к бытовомупьтлесосу состоит из корпуса приставки 1. фильтрующего элемента 2. состоящего из каркасного слоя З. подложки 4. фильтрующего первого слоя 5.нической камерой. меньшее основание которой соединено с выходным отверстием пылесоса. Фильтрующий элемент выполнен с концентрическими складками из много слойного материала. состоящего из каркас-ного слов в виде нетканого полотна и ультратонких волокон полимерного материала. нанесенных на нетканую основу в два слоя. причем первый имеет диаметр волокон 143 мкм. а второй 1-4 мкм при соотношении толщины слоев 123. При этом наружная Поверхность цилиндрической части корпуса выполнена с кольцевым выступом. входящим в фиксирующую канавку крышки, которая своим кольцевым выступом входит в крайнюю впадину фильтрующего элемента. герметиэируя соединение фильтрующего элемента с корпусом наружной конической поверхностью выступа. 1 зпф-льи, 4 ил.фильтрующего второго слоя 6. колпачка внутреннего 7. колпачка наружного 8. крышки 9. уплотнительного кольца 10.Корпус 1 приставки присоединен к пылесосу Н. Крышка 9 имеет фиксирующую канавку 12 и кольцевой выступ 131 Наружная повсрхность цилиндрической камеры корпуса выполнена секольцевым выступом 14. входящим о фиксирующую канавку 12 крышки 9 Кольцевой выступ 13 крышки 9 входит в крайнюю впадину фильтруюкцего элемента 2.Устройство работает следующим обраЗОМ.Очищенный воздух забирается пылесосом Н, проходит через его фильтры, гдепроисходит грубая очистка от мусора и крупных частиц пыли размером более 1 мкм (не показана), и затем поступает в приставку. перемещаясь от меньшего основания корпусообразного корпуса 1 к большему, воздух проходит через фильтрующий элемент и через отверстия крышки 9 выходит в помещение.Кольцевые концентрические элементы. будучи размещенными по направлению воздушного потока. способствуют равномерному распределению воздушного потока и снижению его скорости и, как следствие. - снижению уровня шума. Одновременно фильтрующий элемент, сформированный таким образом, будет иметь небольшие габариты сохраняя большую поверхность фильтрации фильтрующего злемента. Именно этил функции выполняют концентрические складки фильтрующего элемента, распределяя воздушный поток более равномерно по всей фильтрующей поверхности, вследствие чего снижается уровень шума и фильтрация происходит в более благоприятных условиях. Кроме того, прохождение воздушного потока через слой волокнистого материала способствует снижению уровня шума и чем более тоньше по диаметру волокна. тем в большей степени снижается шум (на 10-15 децибел дляполосы частот до 500 Гц и на 17-30 децибелдля частот выше 500 Гц). При прохождении воздуха через пер вый слой полимерных волокон с диаметром1-8 мкм он очищается от частиц пыли размера 1-5 мкм, при прохождении второго слоя полимерных волокон с диаметром 1-4 мкм - от частиц пыли размером менее 1 мкм. Размеры складок (по диаметру и высоте) и ИХ КОЛИЧЕСТВО ОППЗДЭЛЯЮТСЯ ТЭК, ЧТОбЫ при компактной конструкции фильтрующий злемент не создавал большого аэродинамического сопротивления и обладал достаточной пылеемкостью.Фильтрующий элемент в устройстве сменный. Замена производится по меревозрастания нагрузки и запыленности фильтра. Для смены необходимо приложить пальцами усилие на выступ крышки с направлением от корпуса приставки. вПосле снятия крышки с нее снимается фильтрующий элемент и вставляется новый,выступом крышки в последнюю впадину фильтрующего элемента крышка устанавливается на корпус приставки с нажатием по торцу крышки до входа выступа корпуса в фильтрующую канавку крышки, при этом конусная наружная поверхность выступа крышки герметизирует соединение фильтрующего элемента между каркасом и выступом крышки.1. Приставка к бытовому пылесосу, содержащая соединенный с выходным отверстием пылесоса корпус. снабженный камерой. и фильтрующий элемент, о т л и ч а ю щ а я с я тем, что фильтрующий злемент размещен в камере. выполненной цилиндрической, а корпус приставки снабжен дополнительной конической камерой. меньшее основание которой соединено с выходным отверстием пыпесоса. при этом фильтрующий элемент выполнен с концентрическими складками из многослойногоматериала. состоящего из каркасного слоя в виде нетканого полотна, и ультратонких волокон полимерного материала. нанесенных на нетканую основу в два слоя, причем первый по ходу движения воздуха слой имеет диаметр волокон 1-8 мкм, а второй - 1-4 мкм при соотношении толщины слоев 12-3.2. Приставка по п.1, от л и ч а ю ща я с я тем, что она снабжена крышкой, имеющей фиксирующую канавку и кольцевой выступ, наружная поверхность цилиндрической камеры корпуса выполнена с кольцевым выступом, входящим в фиксирующую канавку крышки. а кольцевой выступ крышки входит в крайнюю впадину фильтрующего злемента.Составитель Н. Кузнецова Верстка Казпатент, Исполнитель В.Я. Генкина Ответственный за выпуск Э.З.ФаИ 3 ова
