Фильтр сливной

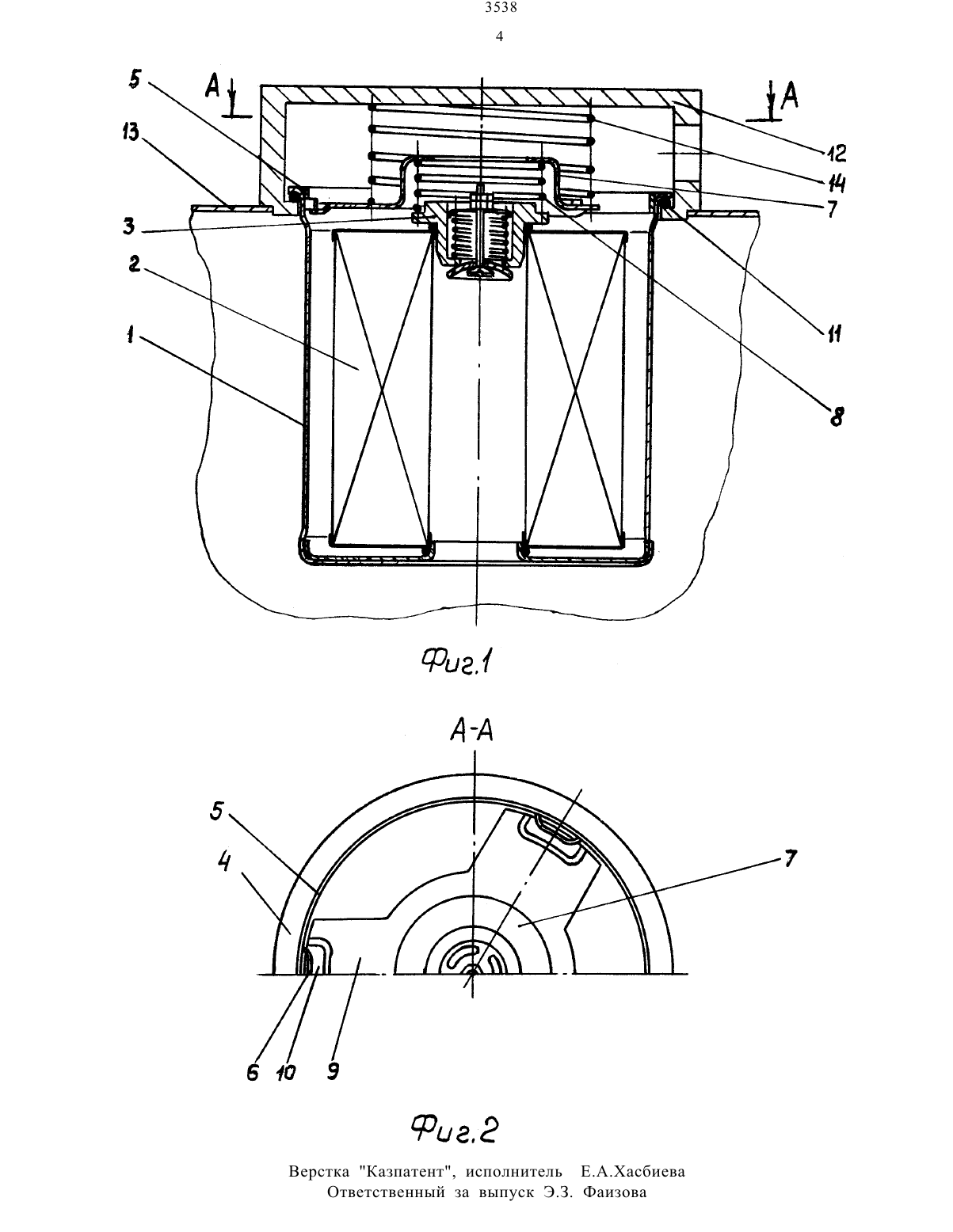

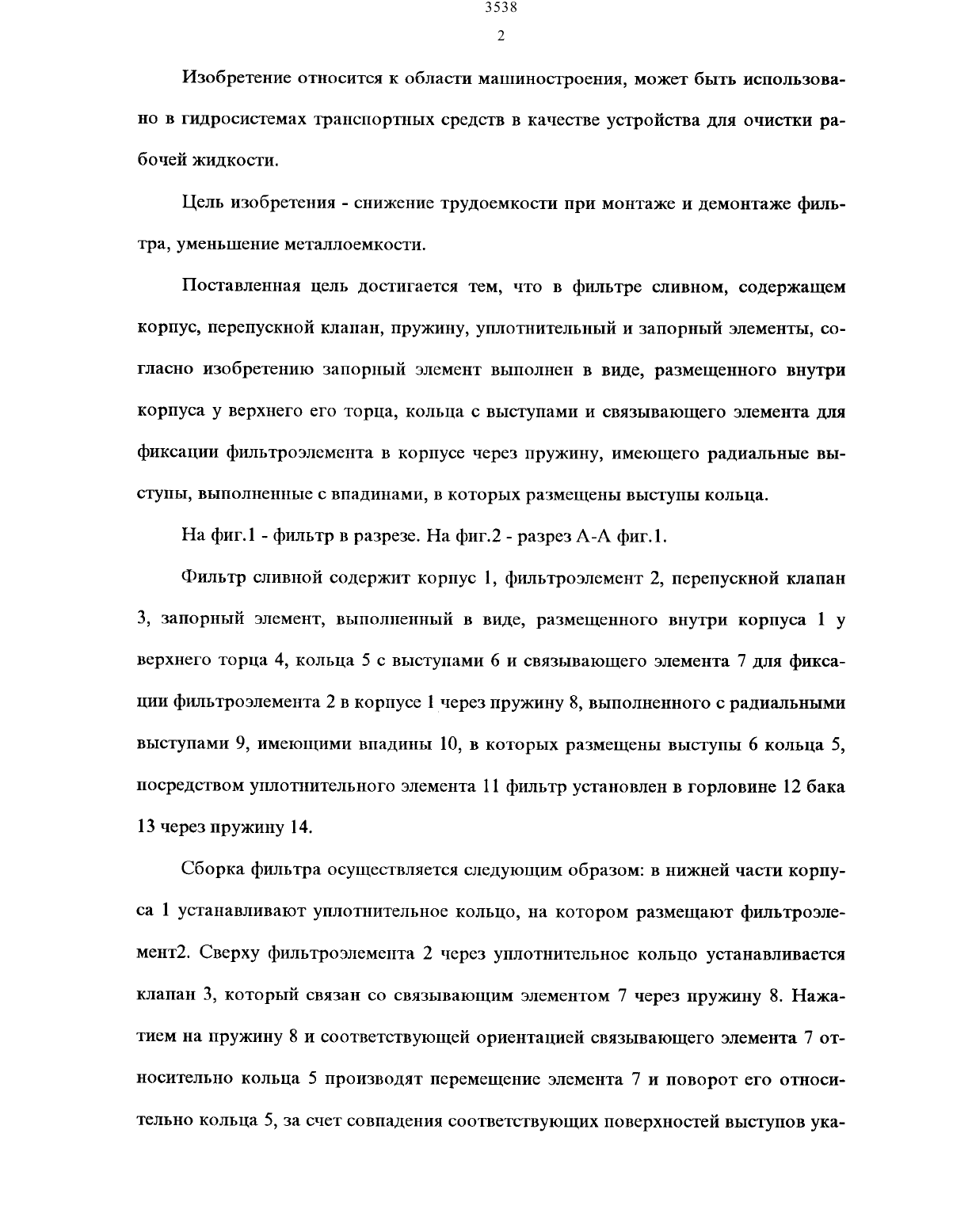

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственный концерн Павлодар трактор(57) Изоретение относится к области машиностроения И может быть использова но в гидросистемах транспортных средств в качестве устройства для очистки ра бочей жидкости.Цель изобретения - снижение трудоемкости при монтаже и демонтаже фильтра и уменьшение металлоемкости.Фильтр сливной содержит корпус, перепускной клапан, пружину, уплотнительный и запорный элементы. Запорный элемент выполнен в виде, размещенного внутри корпуса у верхнего его торца, кольца с выступами и связывающего элемента для фиксации фильтроэлеметтта в корпусе черезПРУЖИНУ, имеющего радиаль НЬТС ВЬТСТУПЬТ, ВЬТПОЛПСННЬТС С ВПИДИННМИ, В КОТОРЬТХ РЗЗМСЩСНЬ ВЫСТУПЫ КОЛЬЦЗ.Изобретение относится к области машиностроения, может быть использовано в гидросистемах транспортных средств в качестве устройства для очистки рабочей жидкости.Цель изобретения - снижение трудоемкости при монтаже И демонтаже фильтра, уменьшение металлоемкости.Поставленная цель достигается тем, что в фильтре сливном, содержащем корпус, перепускной клапан, пружину, уплотнительный и запорный элементы, согласно изобретению запорный элемент выполнен в виде, размещенного внутри корпуса у верхнего его торца, кольца с выступами и связывающего элемента для фиксации фильтроэлемента в корпусе через пружину, имеющего радиальные выступы, выполненные с впадинами, в которых размещены выступы кольца.Фильтр сливной содержит корпус 1, фильтроэлемент 2, перепускной клапан 3, запорный элемент, выполненный в виде, размещенного внутри корпуса 1 у верхнего торца 4, кольца 5 с выступами 6 и связывающего элемента 7 для фиксации фильтроэлемента 2 в корпусе 1 через пружину 8, выполненного с радиальными выступами 9, имеющими впадины 10, в которых размещены выступы 6 кольца 5,посредством уплотнительного элемента 11 фильтр установлен в горловине 12 бака 13 через пружину 14.Сборка фильтра осуществляется следующим образом в нижней части корпуса 1 устанавливают уплотнительное кольцо, на котором размещают фильтроэлемент 2. Сверху фильтроэлемента 2 через уплотнительное кольцо устанавливается клапан 3, который связан со связывающим элементом 7 через пружину 8. Нажатием на пружину 8 и соответствующей ориентацией связывающего элемента 7 относительно кольца 5 производят перемещение элемента 7 и поворот его относи ТСЛЬНО КОЛЬЦЗ 5, за СЧСТ СОВПЗДСНИЯ СООТВСТСТВУЮЩИХ ПОВЕРХНОСТЕЙ ВЫСТуПОВ ука 3538занных запорных элементов происходит четкая фиксация их друг относительно друга.Для разборки фильтра вышеупомянутые действия производят в обратном порядке.Работа фильтра заключается в следующем жидкость из гидросистемы поступает в горловину 12 бака 13, очищается от загрязнений фильтроэлементом 2 и чистая жидкость по отверстию на корпусе 1 поступает в бак 13. При загрязнении фильтроэлемента 2 открывается перепускной клапан 3 и часть жидкости поступает непосредственно в бак 13, минуя фильтроэлемепт 2, при этом осуществляют смену фильтроэлсмента 2.Конструкция фильтроэлемептов позволяет установить внутри корпусаНССКОЛЬКО ФИЛЬТРОЭЛСМСНТОВ ЧВрСЗ УПЛОТНИТСЛЬНЫС КОПЬЦВ. И ПрОСТЯВКУ.Фильтр сливной, содержащий корпус, перепускной клапан, пружину, уплотнительный и запорный элементы, отличающийся тем, что с целью снижения трудоемкости при монтаже и демонтаже фильтра и уменьшения металлоемкости, запорный элемент выполнен в виде, размещенного внутри корпуса у верхнего его торца, кольца с выступами и связывающего элемента для фиксации фильтроэлемента в корпусе через пружину, имеющего радиальные выступы, выполненные сВПЗДИПЗМИ, В КОТОРЬПХ РИЗМСЪЦЕПЫ ВЫСТуПЫ КОЛЬЦН.Верстка Казпатент, исполнитель Е.А.Хасбиева Ответственный за выпуск Э.3. Фаизова
