Направляющий аппарат одностопной колпаковой печи

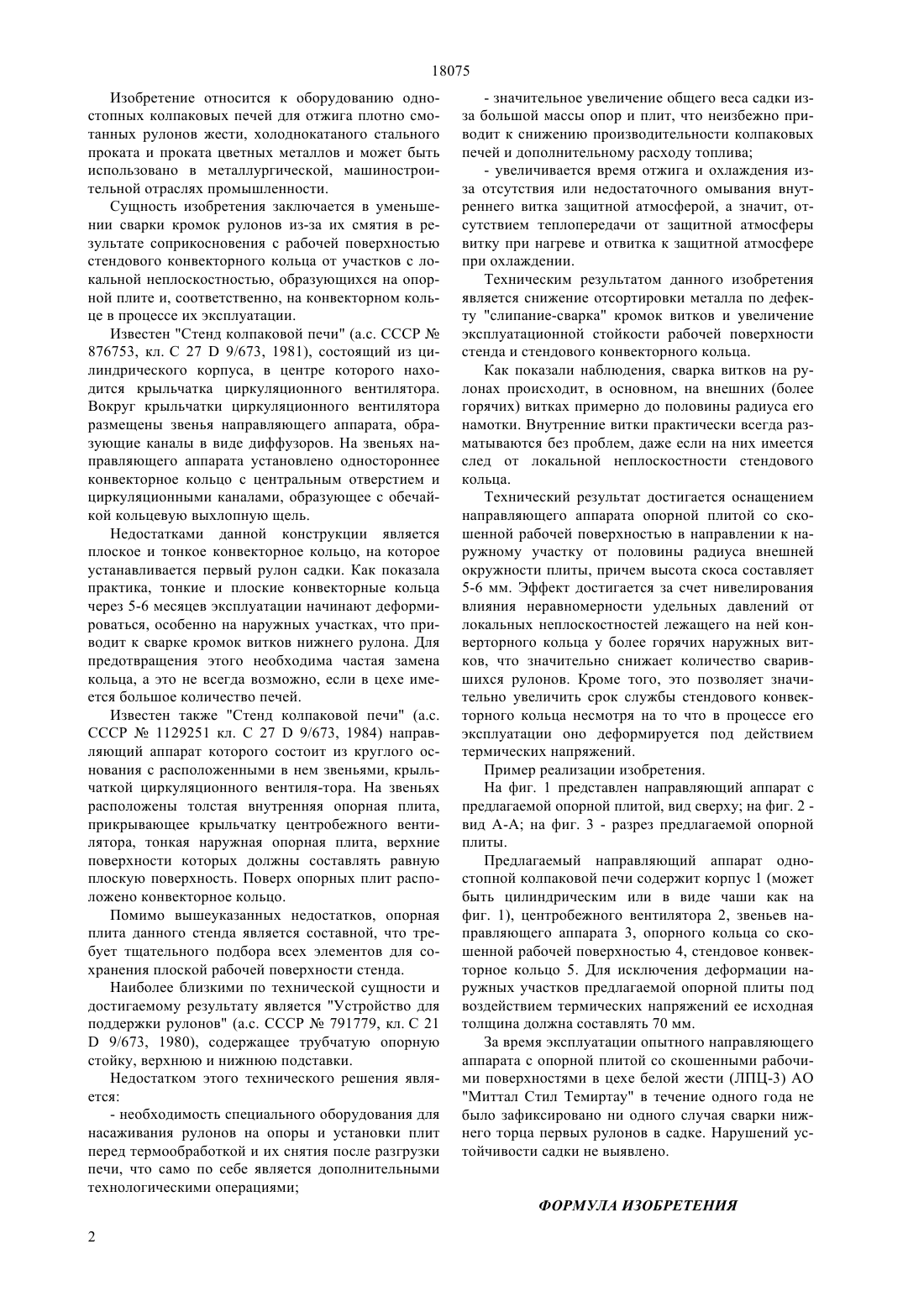

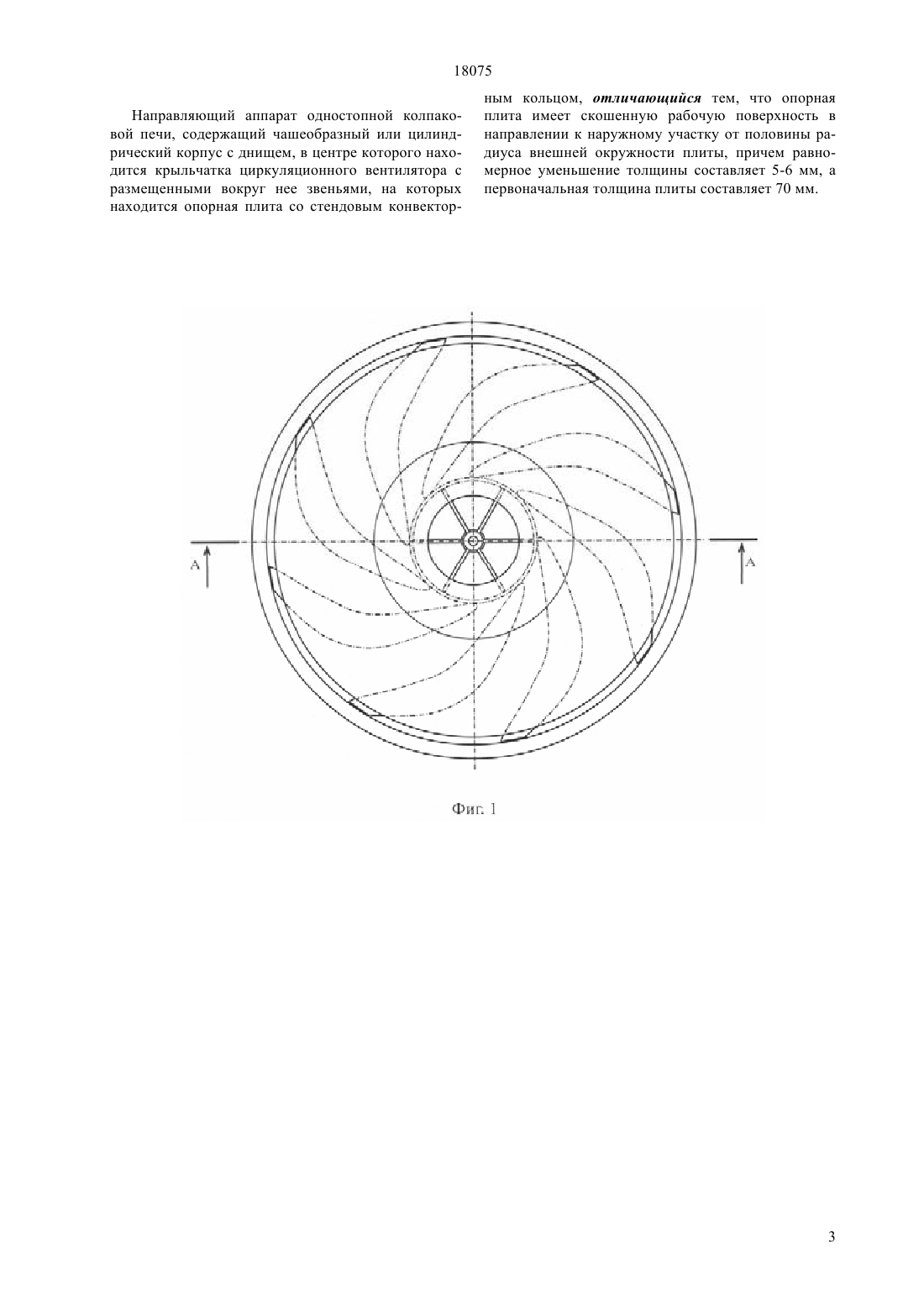

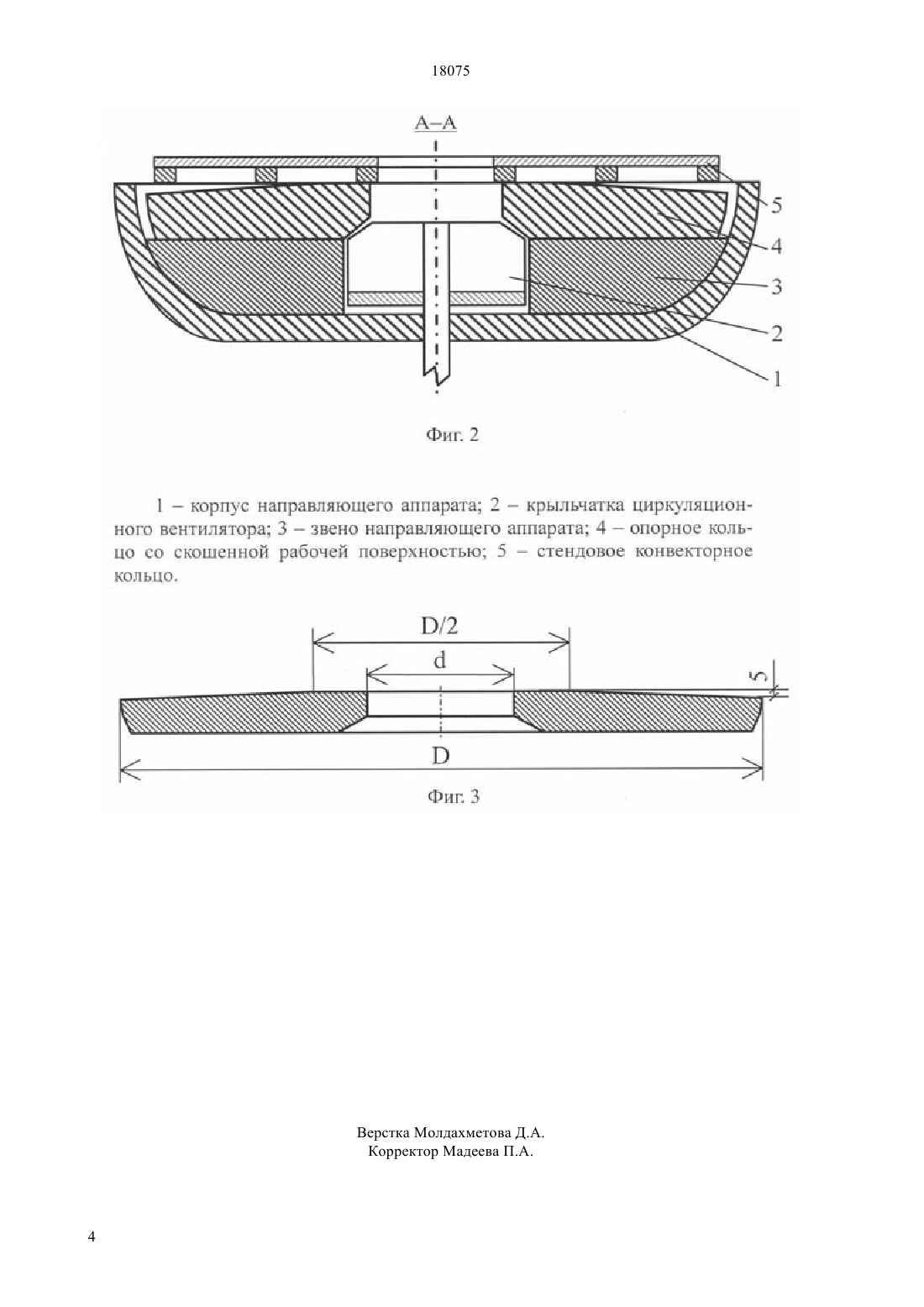

(51) 21 9/673 (2006.01) 21 9/67 (2006.01) 27 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ зультате соприкосновения с рабочей поверхностью стендового конвекторного кольца от участков с локальной неплоскостностью, образующихся на опорной плите и, соответственно, на конвекторном кольце в процессе их эксплуатации. Техническим результатом данного изобретения является снижение отсортировки металла по дефекту слипание-сварка кромок витков и увеличение эксплуатационной стойкости рабочей поверхности стенда и стендового конвекторного кольца. Технический результат достигается оснащением направляющего аппарата опорной плитой со скошенной рабочей поверхностью в направлении к наружному участку от половины радиуса внешней окружности плиты, причем высота скоса составляет 5-6 мм. Исходная толщина опорной плиты должна быть 70 мм. Эффект достигается за счет нивелирования влияния неравномерности удельных давлений от локальных неплоскостностей лежащего на ней конверторного кольца.(72) Кузьминов Игорь Иванович Сабельников Юрий Анатольевич Зубков Сергей Витальевич Долженко Александр Васильевич Лыжин Юрий Анатольевич Корнилин Сергей Владимирович(73) Акционерное общество АрселорМиттал Темиртау(56) Авторское свидетельство СССР 791779, кл. С 21 9/673, 1981(54) НАПРАВЛЯЮЩИЙ АППАРАТ ОДНОСТОПНОЙ КОЛПАКОВОЙ ПЕЧИ(57) Изобретение относится к оборудованию одностопных колпаковых печей для отжига плотно смотанных рулонов жести, холоднокатаного стального проката и проката цветных металлов и может быть использовано в металлургической, машиностроительной отраслях промышленности. Сущность изобретения заключается в уменьшении сварки кромок рулонов из-за их смятия в ре 18075 Изобретение относится к оборудованию одностопных колпаковых печей для отжига плотно смотанных рулонов жести, холоднокатаного стального проката и проката цветных металлов и может быть использовано в металлургической, машиностроительной отраслях промышленности. Сущность изобретения заключается в уменьшении сварки кромок рулонов из-за их смятия в результате соприкосновения с рабочей поверхностью стендового конвекторного кольца от участков с локальной неплоскостностью, образующихся на опорной плите и, соответственно, на конвекторном кольце в процессе их эксплуатации. Известен Стенд колпаковой печи (.с. СССР 876753, кл. С 279/673, 1981), состоящий из цилиндрического корпуса, в центре которого находится крыльчатка циркуляционного вентилятора. Вокруг крыльчатки циркуляционного вентилятора размещены звенья направляющего аппарата, образующие каналы в виде диффузоров. На звеньях направляющего аппарата установлено одностороннее конвекторное кольцо с центральным отверстием и циркуляционными каналами, образующее с обечайкой кольцевую выхлопную щель. Недостатками данной конструкции является плоское и тонкое конвекторное кольцо, на которое устанавливается первый рулон садки. Как показала практика, тонкие и плоские конвекторные кольца через 5-6 месяцев эксплуатации начинают деформироваться, особенно на наружных участках, что приводит к сварке кромок витков нижнего рулона. Для предотвращения этого необходима частая замена кольца, а это не всегда возможно, если в цехе имеется большое количество печей. Известен также Стенд колпаковой печи (а.с. СССР 1129251 кл. С 279/673, 1984) направляющий аппарат которого состоит из круглого основания с расположенными в нем звеньями, крыльчаткой циркуляционного вентиля-тора. На звеньях расположены толстая внутренняя опорная плита,прикрывающее крыльчатку центробежного вентилятора, тонкая наружная опорная плита, верхние поверхности которых должны составлять равную плоскую поверхность. Поверх опорных плит расположено конвекторное кольцо. Помимо вышеуказанных недостатков, опорная плита данного стенда является составной, что требует тщательного подбора всех элементов для сохранения плоской рабочей поверхности стенда. Наиболее близкими по технической сущности и достигаемому результату является Устройство для поддержки рулонов (а.с. СССР 791779, кл. С 219/673, 1980), содержащее трубчатую опорную стойку, верхнюю и нижнюю подставки. Недостатком этого технического решения является- необходимость специального оборудования для насаживания рулонов на опоры и установки плит перед термообработкой и их снятия после разгрузки печи, что само по себе является дополнительными технологическими операциями- значительное увеличение общего веса садки изза большой массы опор и плит, что неизбежно приводит к снижению производительности колпаковых печей и дополнительному расходу топлива- увеличивается время отжига и охлаждения изза отсутствия или недостаточного омывания внутреннего витка защитной атмосферой, а значит, отсутствием теплопередачи от защитной атмосферы витку при нагреве и отвитка к защитной атмосфере при охлаждении. Техническим результатом данного изобретения является снижение отсортировки металла по дефекту слипание-сварка кромок витков и увеличение эксплуатационной стойкости рабочей поверхности стенда и стендового конвекторного кольца. Как показали наблюдения, сварка витков на рулонах происходит, в основном, на внешних (более горячих) витках примерно до половины радиуса его намотки. Внутренние витки практически всегда разматываются без проблем, даже если на них имеется след от локальной неплоскостности стендового кольца. Технический результат достигается оснащением направляющего аппарата опорной плитой со скошенной рабочей поверхностью в направлении к наружному участку от половины радиуса внешней окружности плиты, причем высота скоса составляет 5-6 мм. Эффект достигается за счет нивелирования влияния неравномерности удельных давлений от локальных неплоскостностей лежащего на ней конверторного кольца у более горячих наружных витков, что значительно снижает количество сварившихся рулонов. Кроме того, это позволяет значительно увеличить срок службы стендового конвекторного кольца несмотря на то что в процессе его эксплуатации оно деформируется под действием термических напряжений. Пример реализации изобретения. На фиг. 1 представлен направляющий аппарат с предлагаемой опорной плитой, вид сверху на фиг. 2 вид А-А на фиг. 3 - разрез предлагаемой опорной плиты. Предлагаемый направляющий аппарат одностопной колпаковой печи содержит корпус 1 (может быть цилиндрическим или в виде чаши как на фиг. 1), центробежного вентилятора 2, звеньев направляющего аппарата 3, опорного кольца со скошенной рабочей поверхностью 4, стендовое конвекторное кольцо 5. Для исключения деформации наружных участков предлагаемой опорной плиты под воздействием термических напряжений ее исходная толщина должна составлять 70 мм. За время эксплуатации опытного направляющего аппарата с опорной плитой со скошенными рабочими поверхностями в цехе белой жести (ЛПЦ-3) АО Миттал Стил Темиртау в течение одного года не было зафиксировано ни одного случая сварки нижнего торца первых рулонов в садке. Нарушений устойчивости садки не выявлено. ФОРМУЛА ИЗОБРЕТЕНИЯ 18075 Направляющий аппарат одностопной колпаковой печи, содержащий чашеобразный или цилиндрический корпус с днищем, в центре которого находится крыльчатка циркуляционного вентилятора с размещенными вокруг нее звеньями, на которых находится опорная плита со стендовым конвектор ным кольцом, отличающийся тем, что опорная плита имеет скошенную рабочую поверхность в направлении к наружному участку от половины радиуса внешней окружности плиты, причем равномерное уменьшение толщины составляет 5-6 мм, а первоначальная толщина плиты составляет 70 мм.
