Шахтная печь с перекрестной подачей теплоносителя

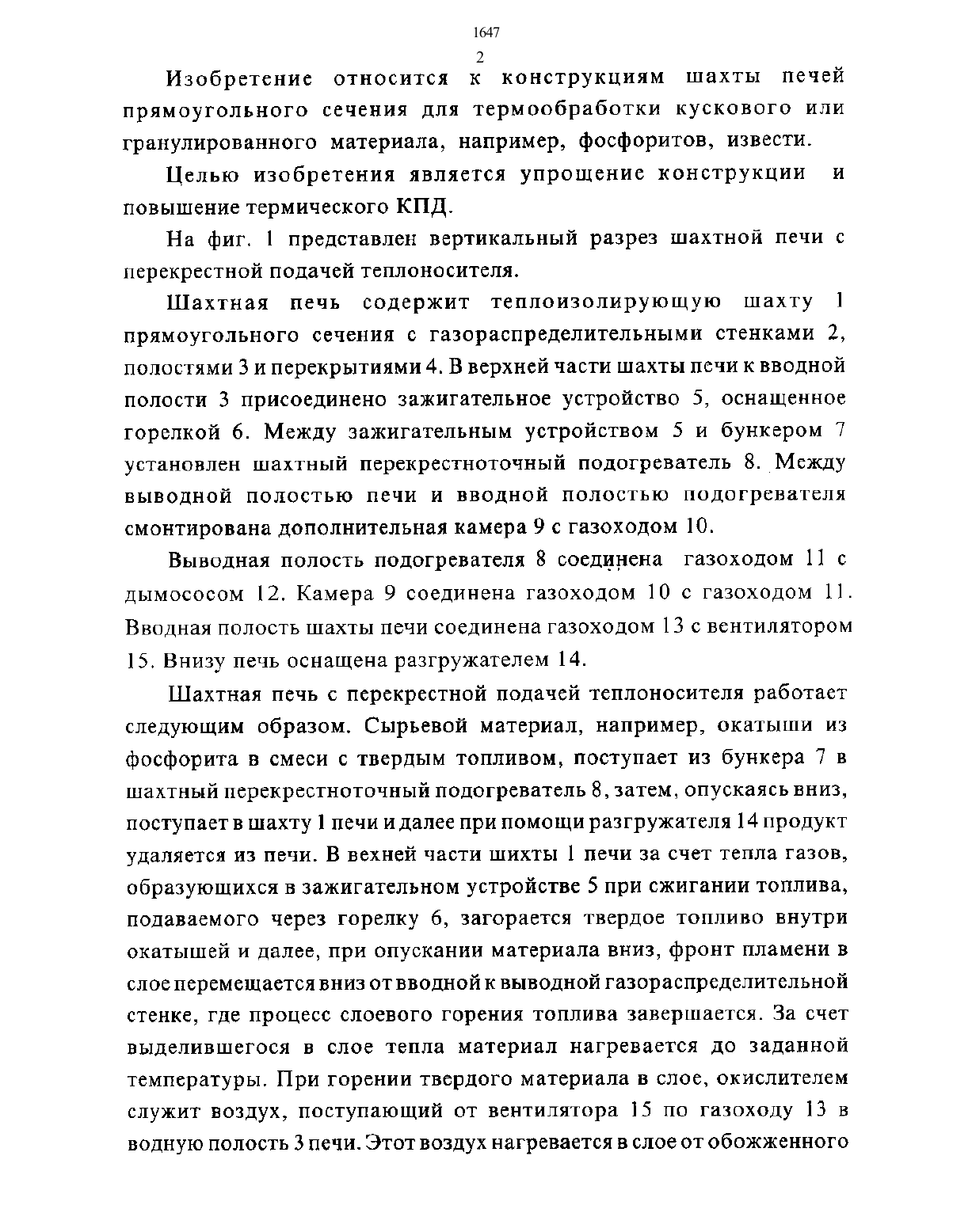

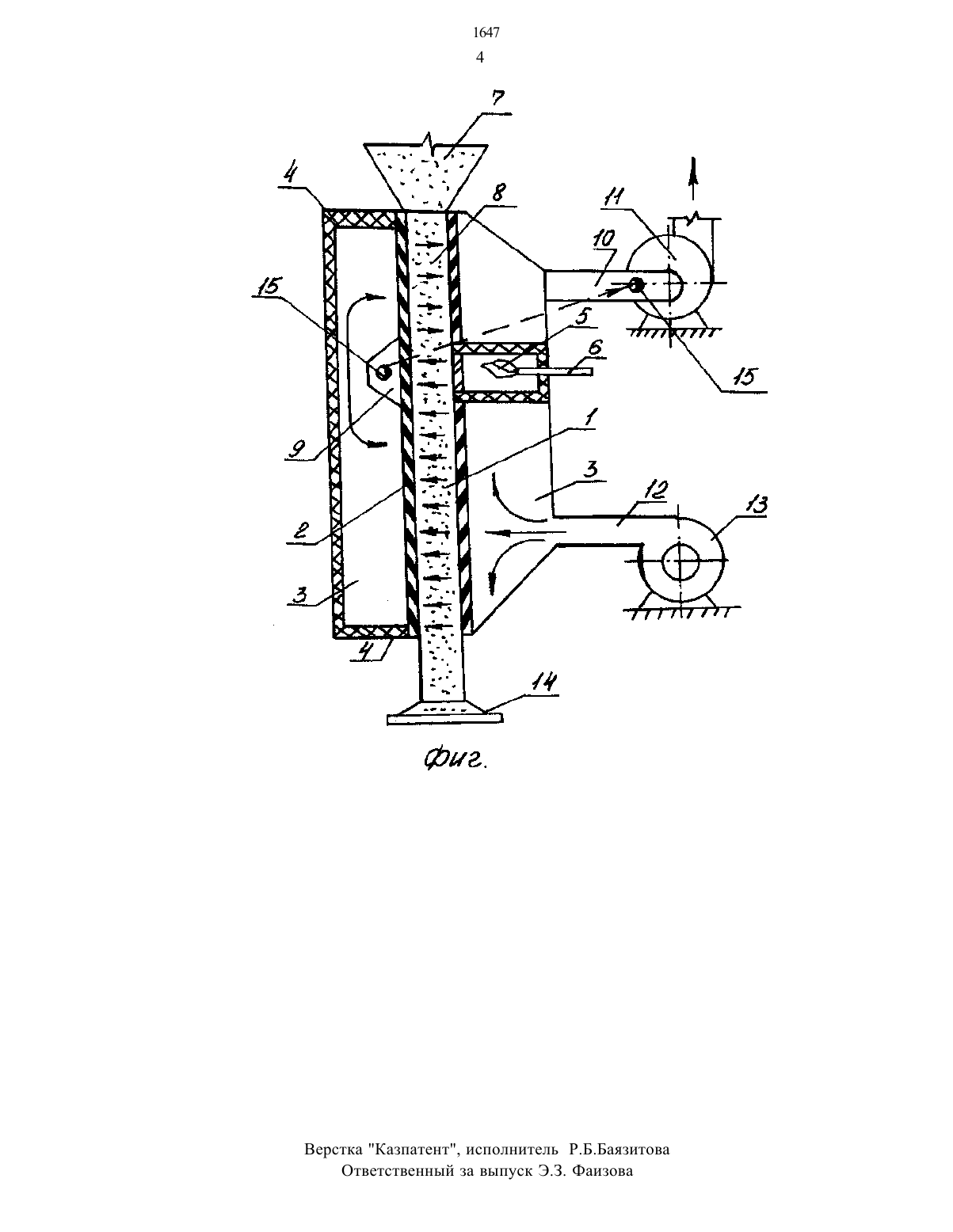

(57) Изобретение относится к конструкциям шахтных печей прямоугольного сечения для термообработки кускового или гранулированного материала, например,фосфоритов, извести.Целью изобретения является упрощение конструкции и повышение термического КПД.Шахтная печь с перекрестной подачей теплоносителя содержит теплоизолируюшую шахту прямоугольного сечения с газораспределительнь 1 ми стенками, с полостями и перекрытиями, зажигательное устройство, бункер и смонтированный между ними шахтный перекресточный подогреватель, вводная полость которого соединена газоходом с выводной полостью печи под зажигательным устройством, а выводная полость подогревателя соединена с дымососом. Шахтная печь снабжена дополнительной камерой,смонтированной между выводной полостью печи вводной полостью подогревателя и соединенной газоходом с дымососом.прямоугольного сечения для термообработки кускового или гранулированного материала, например, фосфоритов, извести.Целью изобретения является упрощение конструкции и повышение термического КПД.На фиг. 1 представлен вертикальный разрез шахтной печи с перекрестной подачей теплоносителя.Шахтная печь содержит теплоизолирующую шахту 1 прямоугольного сечения с газораспределительными стенками 2,полостями 3 и перекрытиями 4. В верхней части шахты печи к вводной полости 3 присоединено зажигательное устройство 5, оснащенное горелкой б. Между зажигательным устройством 5 и бункером 7 установлен Шахтный перекрестноточный подогреватель 8. Между выводной полостью печи и вводной полостью подогревателя смонтирована дополнительная камера 9 с газоходом 10.Выводная полость подогревателя 8 соединена газоходом 11 с дымососом 12. Камера 9 соединена газоходом 10 с газоходом 11. Вводная полость шахты печи соединена газоходом 13 с вентилятором 15. Внизу печь оснащена разгружателем 14.Шахтная печь с перекрестной подачей теплоносителя работает следующим образом. Сырьевой материал, например, окатыши из фосфорита в смеси с твердым топливом, поступает из бункера 7 в Шахтный перекрестноточный подогреватель 8, затем, опускаясь вниз,поступает в шахту 1 печи и далее при помощи разгружателя 14 продукт удаляется из печи. В вехней части шихты 1 печи за счет тепла газов,образующихся в зажигательном устройстве 5 при сжигании топлива,подаваемого через горелку 6, загорается твердое топливо внутри окатышей и далее, при опускании материала вниз, фронт пламени в слое перемещается вниз от вводной к выводной газораспределительной стенке, где процесс слоевого горения топлива завершается. За счет выделившегося в слое тепла материал нагревается до заданной температуры. При горении твердого материала в слое, окислителем служит воздух, поступающий от вентилятора 15 по газоходу 13 в водную полость 3 печи. Этот воздух нагревается в слое от обожженного3 сырья и поступает вглубь слоя к месту горения твердого топлива, охлаждая материал перед фронтом горения.Отходящие из печи пазы (из зоны смешанных процессов,включающих подогрев, обжиг, охлаждение) через щели в газораспределительной стенке поступают в выводную полость печи и далее поднимаются вверх в водную полость шахтного перекрестноточного подогревателя, далее газы поступают в слой материала, который сушат и подогревают. Из выводной полости подогревателя газы по газоходу 1 1 поступают в дымосос 12 и удаляются на пылеочистку или в атмосферу.Дымовые газы, образующиеся в процессе сжигания топлива и имеющие низкую температуру, пройдя через слой, подпадают в камеру 9, откуда, по газоходу 10, выводятся из процесса термообработки, не смешиваясь с высокотемпературными газами печи, через газоход 1 1 и дымосос 12.Благодаря тому, что низкотемпературные газы выводятся из процесса термообработки, повышается термический КПД печи, а изменение в соединении полостей печи и подогревателя упрощает конструкцию печи, при этом в слой материала в подогревателе поступают только высокотемпературные газы.Шахтная печь с перекрестной подачей теплоносителя, содержащая теплоизопирующую шахту прямоугольного сечения с газораспредепительными стенками, с полостями и перекрытиями,зажигательное устройство, бункер и смонтированный между нимикоторого соединена газоходом с выводной полостью печи под зажигательным устройством, а выводная полость подогревателя соединена с дымососом, отличающаяся тем, что, с целью упрощения конструкции и повышения термического КПД, она снабжена дополнительной камерой, смонтированной между выводной полостью печи и вводной полостью подогревателя и соединенной газоходом и дымососомОтветственный за выпуск Э.З. Фаизова
