Электрогидравлический толкатель

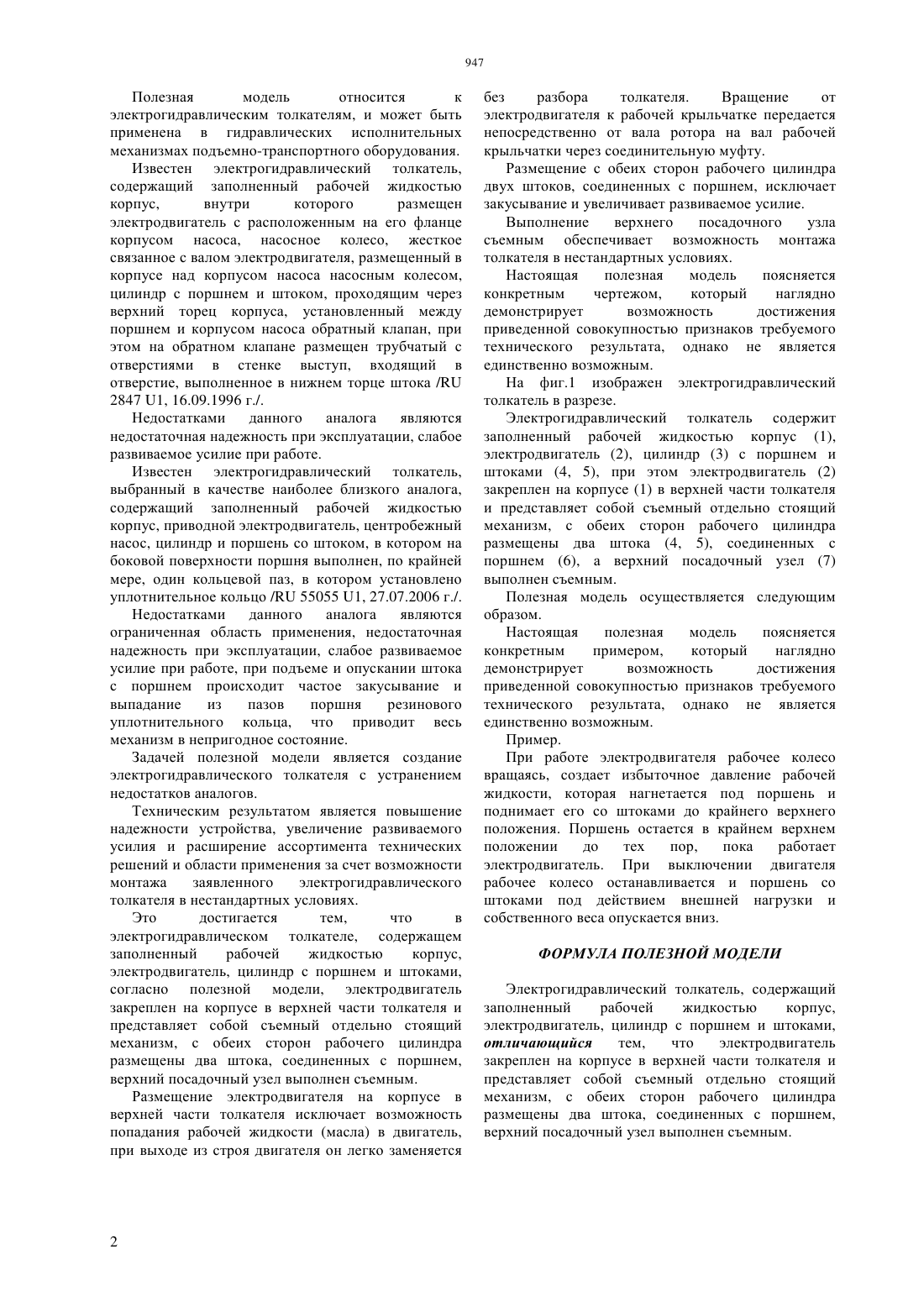

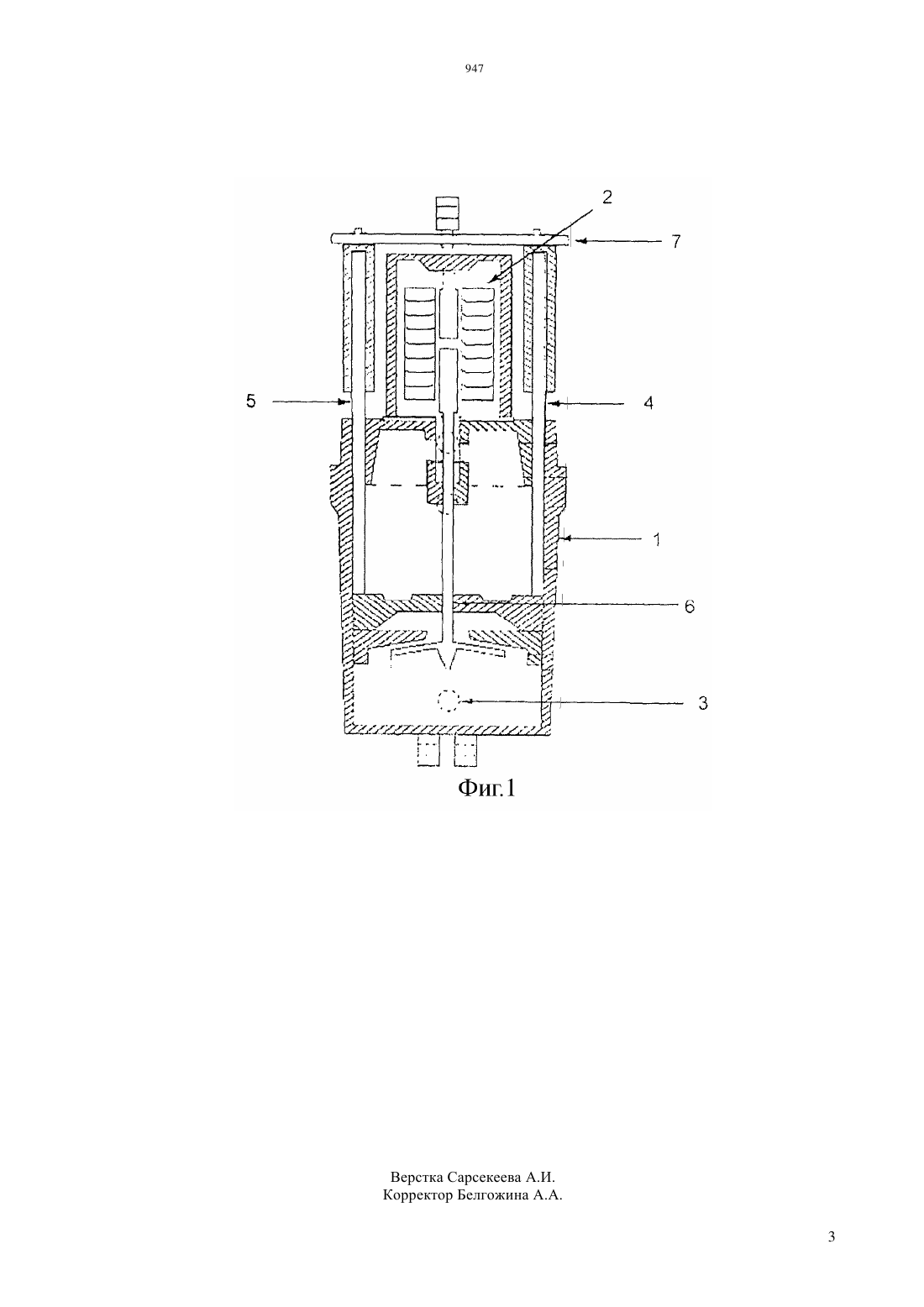

(51) 15 15/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ усилия и расширение ассортимента технических решений и области применения за счет возможности монтажа заявленного электрогидравлического толкателя в нестандартных условиях. Это достигается тем,что в электрогидравлическом толкателе, содержащем заполненный рабочей жидкостью корпус,электродвигатель, цилиндр с поршнем и штоками,согласно полезной модели, электродвигатель закреплен на корпусе в верхней части толкателя и представляет собой съемный отдельно стоящий механизм, с обеих сторон рабочего цилиндра размещены два штока, соединенных с поршнем,верхний посадочный узел выполнен съемным.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Полезная модель относится к электрогидравлическим толкателям, и может быть применена в гидравлических исполнительных механизмах подъемно-транснортного оборудования. Техническим результатом является повышение надежности устройства, увеличение развиваемого Полезная модель относится к электрогидравлическим толкателям, и может быть применена в гидравлических исполнительных механизмах подъемно-транспортного оборудования. Известен электрогидравлический толкатель,содержащий заполненный рабочей жидкостью корпус,внутри которого размещен электродвигатель с расположенным на его фланце корпусом насоса, насосное колесо, жесткое связанное с валом электродвигателя, размещенный в корпусе над корпусом насоса насосным колесом,цилиндр с поршнем и штоком, проходящим через верхний торец корпуса, установленный между поршнем и корпусом насоса обратный клапан, при этом на обратном клапане размещен трубчатый с отверстиями в стенке выступ, входящий в отверстие, выполненное в нижнем торце штока / 2847 1, 16.09.1996 г./. Недостатками данного аналога являются недостаточная надежность при эксплуатации, слабое развиваемое усилие при работе. Известен электрогидравлический толкатель,выбранный в качестве наиболее близкого аналога,содержащий заполненный рабочей жидкостью корпус, приводной электродвигатель, центробежный насос, цилиндр и поршень со штоком, в котором на боковой поверхности поршня выполнен, по крайней мере, один кольцевой паз, в котором установлено уплотнительное кольцо / 55055 1, 27.07.2006 г./. Недостатками данного аналога являются ограниченная область применения, недостаточная надежность при эксплуатации, слабое развиваемое усилие при работе, при подъеме и опускании штока с поршнем происходит частое закусывание и выпадание из пазов поршня резинового уплотнительного кольца, что приводит весь механизм в непригодное состояние. Задачей полезной модели является создание электрогидравлического толкателя с устранением недостатков аналогов. Техническим результатом является повышение надежности устройства, увеличение развиваемого усилия и расширение ассортимента технических решений и области применения за счет возможности монтажа заявленного электрогидравлического толкателя в нестандартных условиях. Это достигается тем,что в электрогидравлическом толкателе, содержащем заполненный рабочей жидкостью корпус,электродвигатель, цилиндр с поршнем и штоками,согласно полезной модели, электродвигатель закреплен на корпусе в верхней части толкателя и представляет собой съемный отдельно стоящий механизм, с обеих сторон рабочего цилиндра размещены два штока, соединенных с поршнем,верхний посадочный узел выполнен съемным. Размещение электродвигателя на корпусе в верхней части толкателя исключает возможность попадания рабочей жидкости (масла) в двигатель,при выходе из строя двигателя он легко заменяется без разбора толкателя. Вращение от электродвигателя к рабочей крыльчатке передается непосредственно от вала ротора на вал рабочей крыльчатки через соединительную муфту. Размещение с обеих сторон рабочего цилиндра двух штоков, соединенных с поршнем, исключает закусывание и увеличивает развиваемое усилие. Выполнение верхнего посадочного узла съемным обеспечивает возможность монтажа толкателя в нестандартных условиях. Настоящая полезная модель поясняется конкретным чертежом,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. На фиг.1 изображен электрогидравлический толкатель в разрезе. Электрогидравлический толкатель содержит заполненный рабочей жидкостью корпус (1),электродвигатель (2), цилиндр (3) с поршнем и штоками (4, 5), при этом электродвигатель (2) закреплен на корпусе (1) в верхней части толкателя и представляет собой съемный отдельно стоящий механизм, с обеих сторон рабочего цилиндра размещены два штока (4, 5), соединенных с поршнем (6), а верхний посадочный узел (7) выполнен съемным. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. При работе электродвигателя рабочее колесо вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоками до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор,пока работает электродвигатель. При выключении двигателя рабочее колесо останавливается и поршень со штоками под действием внешней нагрузки и собственного веса опускается вниз. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Электрогидравлический толкатель, содержащий заполненный рабочей жидкостью корпус,электродвигатель, цилиндр с поршнем и штоками,отличающийся тем,что электродвигатель закреплен на корпусе в верхней части толкателя и представляет собой съемный отдельно стоящий механизм, с обеих сторон рабочего цилиндра размещены два штока, соединенных с поршнем,верхний посадочный узел выполнен съемным.
