Направленный ответвитель

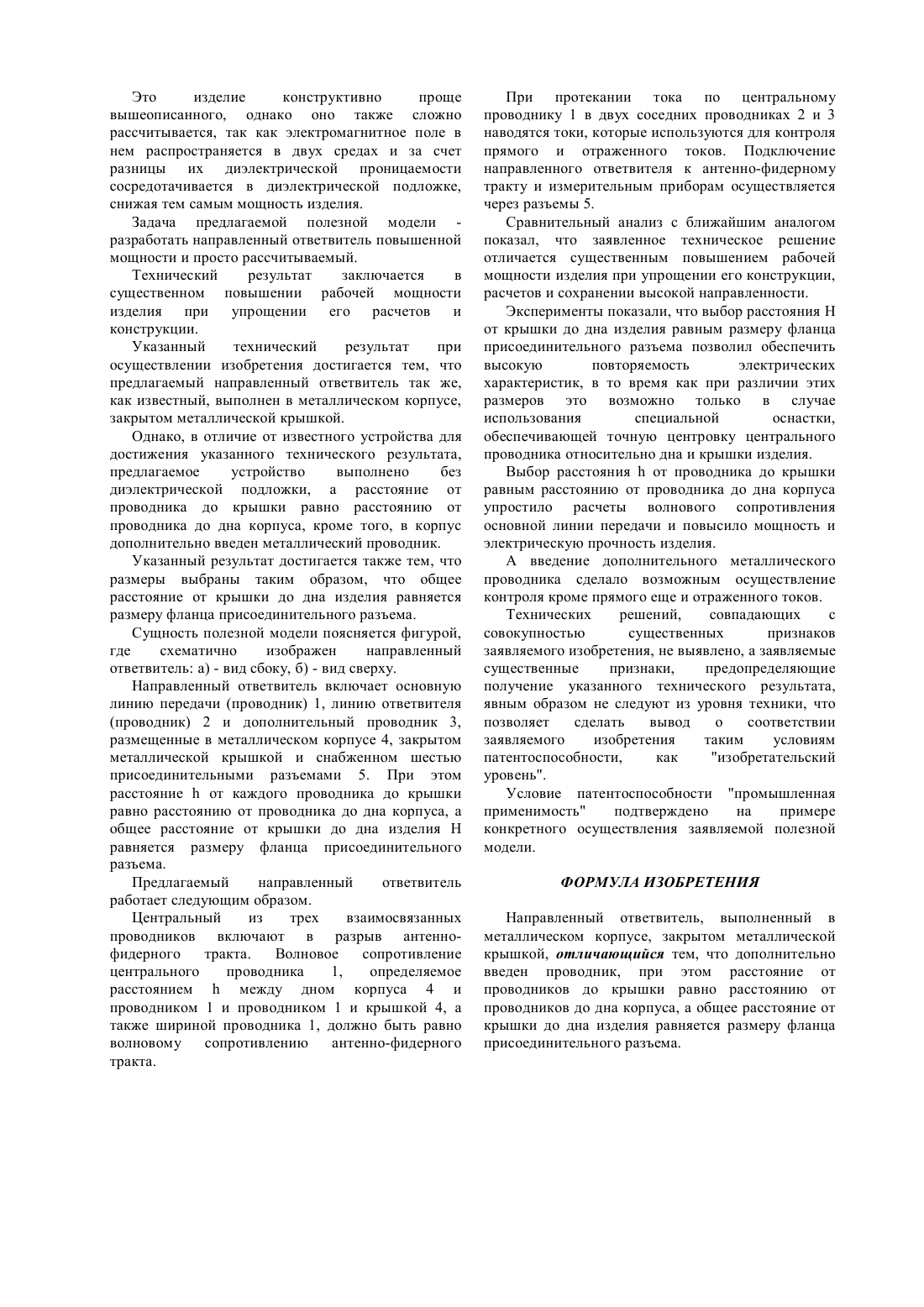

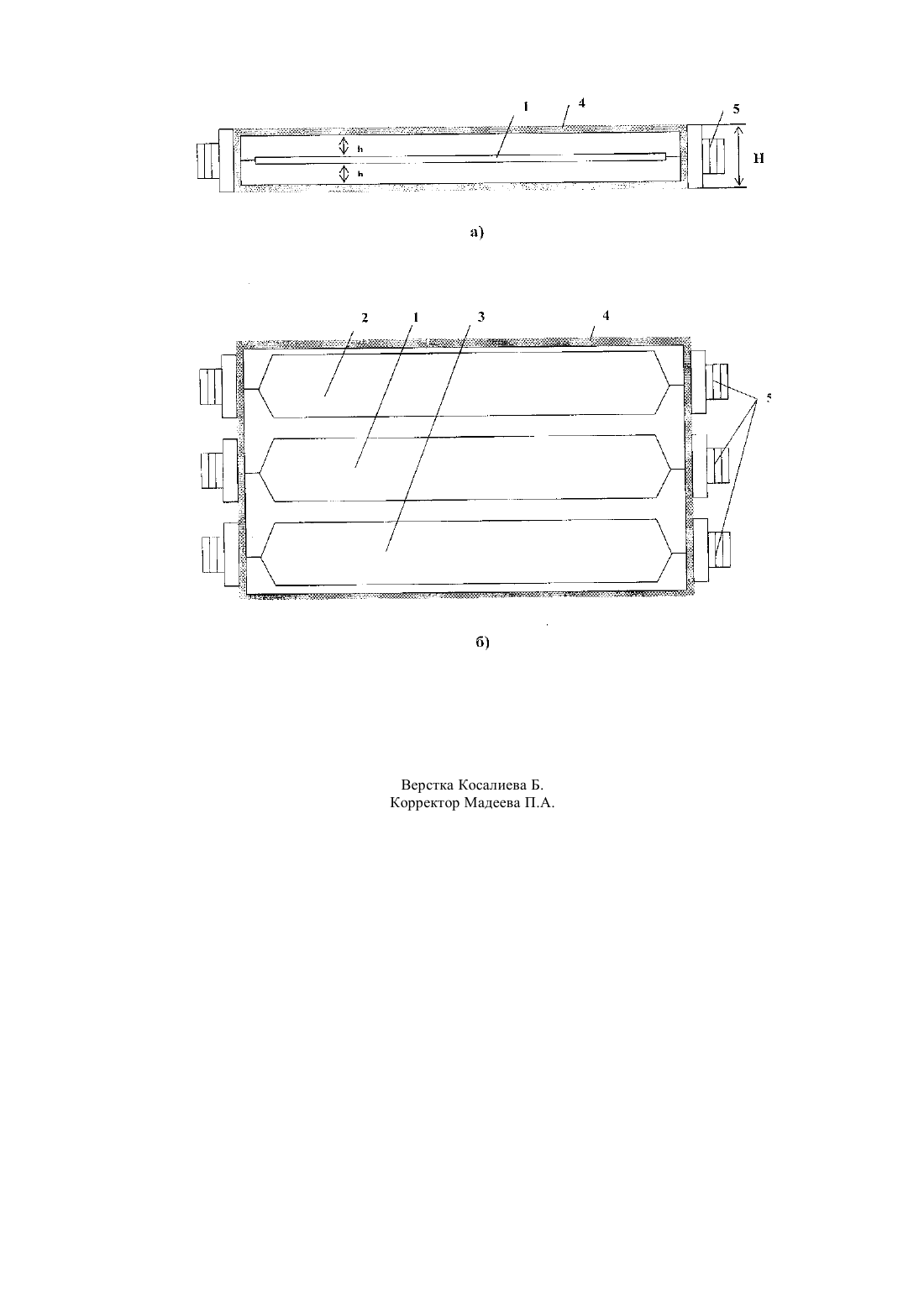

(51) 01 5/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ исполнение дает возможность обеспечить визуальный и инструментальный контроль величин зазора между пластинами двухпроводной линии. Недостаток известного устройства заключается в том, что из-за расположения - пластин двухпроводной линии широкими сторонами друг относительно друга, их приходится изгибать для подключения линии к разъемам, а это приводит к необходимости введения регулирующих элементов. Известен двойной микрополосковый направленный ответвитель на связанных линиях с боковой связью (Свидетельство на полезную модель 82939, кл Н 01 Р 5/08, 09.07.2008), выполненный на диэлектрической подложке с односторонней металлизацией и промежуточной подложкой. При этом размеры между платой и дном металлического корпуса, закрытого металлической крышкой, и размер воздушного зазора от платы до крышки на частотах от 20 до 300 МГц, имеют следующие значения толщина платы 2 мм, толщина подложки 0,2 мм, воздушный зазор между платой и крышкой равен 6 мм. А диэлектрические проницаемости платы и подложки равны 10 и 2, соответственно. Такая конструкция микрополоскового ответвителя имеет высокую направленность,ответвитель прост по конструкции, позволяет без настройки получать заданную направленность, что значительно сокращает время изготовления и снижает брак. Однако недостатком данного ответвителя является сложность его расчета из-за наличия трех сред распространения, малое расстояние полосковой линии от нижней крышки устройства, что усложняет подключение разъемов, и относительно невысокая мощность. Наиболее близким к заявляемой полезной модели по совокупности признаков является микрополосковый ответвитель (Свидетельство на полезную модель 85760, кл. Н 01 Р 5/08, 2009),выполненный на диэлектрической плате в металлическом корпусе, закрытом металлической крышкой, при этом размер от проводника платы до крышки равен толщине подложки платы. Данное устройство предназначено для ответвления электрической энергии.(72) Васильев Иван Вениаминович Дудкин Игорь Сергеевич Чернов Юлий Геннадиевич(73) Товарищество с ограниченной ответственностью Специальное конструкторскотехнологическое бюро ГРАНИТ(56) Патент РФ на полезную модель 85760, кл. Н 01 Р 5/08, 10.08.2009(57) Полезная модель относится к радиотехническим устройствам сверхвысоких частот (СВЧ) в измерительной технике, в частности в антенно-фидерных трактах для контроля их функционирования в процессе эксплуатации. Технический результат, получаемый при использовании полезной модели - существенное повышение мощности изделия при упрощении его расчетов и конструкции и сохранении высокой направленности. Предложен направленный ответвитель,выполненный в металлическом корпусе, закрытом металлической крышкой, у которого дополнительно введен проводника, при этом расстояние от проводника платы до крышки равно расстоянию от проводника до дна корпуса, а общее расстояние от крышки до дна изделия равняется размеру фланца присоединительного разъема. Изобретение относится к радиотехническим устройствам сверхвысоких частот (СВЧ) в измерительной технике, в частности в антеннофидерных трактах для контроля их функционирования в процессе эксплуатации. Из уровня техники известен направленный ответвитель (Свидетельство на полезную модель,648, кл. Н 01 Р 5/18, 1993), содержащий отрезок экранированной с торцов и боков двухпроводной линии с воздушным зазором,выполненной из двух зафиксированных изоляторами параллельных пластин, выводы от которых осуществлены через окна в торцовых частях экрана, при этом пластины посредством изоляторов установлены на двух стержнях, жестко соединяющих торцевые части экрана. Такое Это изделие конструктивно проще вышеописанного, однако оно также сложно рассчитывается, так как электромагнитное поле в нем распространяется в двух средах и за счет разницы их диэлектрической проницаемости сосредотачивается в диэлектрической подложке,снижая тем самым мощность изделия. Задача предлагаемой полезной модели разработать направленный ответвитель повышенной мощности и просто рассчитываемый. Технический результат заключается в существенном повышении рабочей мощности изделия при упрощении его расчетов и конструкции. Указанный технический результат при осуществлении изобретения достигается тем, что предлагаемый направленный ответвитель так же,как известный, выполнен в металлическом корпусе,закрытом металлической крышкой. Однако, в отличие от известного устройства для достижения указанного технического результата,предлагаемое устройство выполнено без диэлектрической подложки, а расстояние от проводника до крышки равно расстоянию от проводника до дна корпуса, кроме того, в корпус дополнительно введен металлический проводник. Указанный результат достигается также тем, что размеры выбраны таким образом, что общее расстояние от крышки до дна изделия равняется размеру фланца присоединительного разъема. Сущность полезной модели поясняется фигурой,где схематично изображен направленный ответвитель а) - вид сбоку, б) - вид сверху. Направленный ответвитель включает основную линию передачи (проводник) 1, линию ответвителя(проводник) 2 и дополнительный проводник 3,размещенные в металлическом корпусе 4, закрытом металлической крышкой и снабженном шестью присоединительными разъемами 5. При этом расстояниеот каждого проводника до крышки равно расстоянию от проводника до дна корпуса, а общее расстояние от крышки до дна изделия Н равняется размеру фланца присоединительного разъема. Предлагаемый направленный ответвитель работает следующим образом. Центральный из трех взаимосвязанных проводников включают в разрыв антеннофидерного тракта. Волновое сопротивление центрального проводника 1,определяемое расстояниеммежду дном корпуса 4 и проводником 1 и проводником 1 и крышкой 4, а также шириной проводника 1, должно быть равно волновому сопротивлению антенно-фидерного тракта. При протекании тока по центральному проводнику 1 в двух соседних проводниках 2 и 3 наводятся токи, которые используются для контроля прямого и отраженного токов. Подключение направленного ответвителя к антенно-фидерному тракту и измерительным приборам осуществляется через разъемы 5. Сравнительный анализ с ближайшим аналогом показал, что заявленное техническое решение отличается существенным повышением рабочей мощности изделия при упрощении его конструкции,расчетов и сохранении высокой направленности. Эксперименты показали, что выбор расстояния Н от крышки до дна изделия равным размеру фланца присоединительного разъема позволил обеспечить высокую повторяемость электрических характеристик, в то время как при различии этих размеров это возможно только в случае использования специальной оснастки,обеспечивающей точную центровку центрального проводника относительно дна и крышки изделия. Выбор расстоянияот проводника до крышки равным расстоянию от проводника до дна корпуса упростило расчеты волнового сопротивления основной линии передачи и повысило мощность и электрическую прочность изделия. А введение дополнительного металлического проводника сделало возможным осуществление контроля кроме прямого еще и отраженного токов. Технических решений,совпадающих с совокупностью существенных признаков заявляемого изобретения, не выявлено, а заявляемые существенные признаки,предопределяющие получение указанного технического результата,явным образом не следуют из уровня техники, что позволяет сделать вывод о соответствии заявляемого изобретения таким условиям патентоспособности,как изобретательский уровень. Условие патентоспособности промышленная применимость подтверждено на примере конкретного осуществления заявляемой полезной модели. ФОРМУЛА ИЗОБРЕТЕНИЯ Направленный ответвитель, выполненный в металлическом корпусе, закрытом металлической крышкой, отличающийся тем, что дополнительно введен проводник, при этом расстояние от проводников до крышки равно расстоянию от проводников до дна корпуса, а общее расстояние от крышки до дна изделия равняется размеру фланца присоединительного разъема.
