Набор мебели для кухни

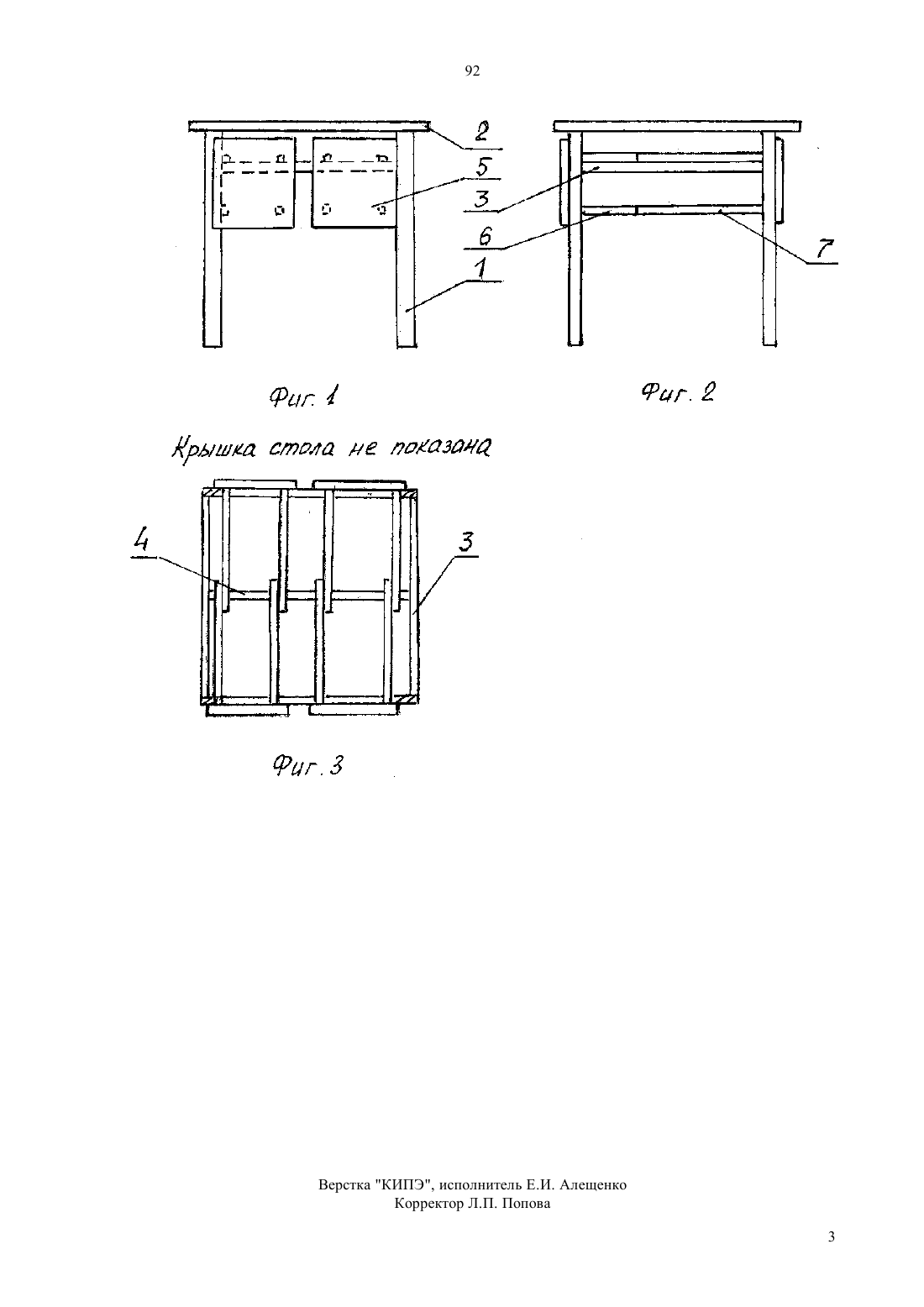

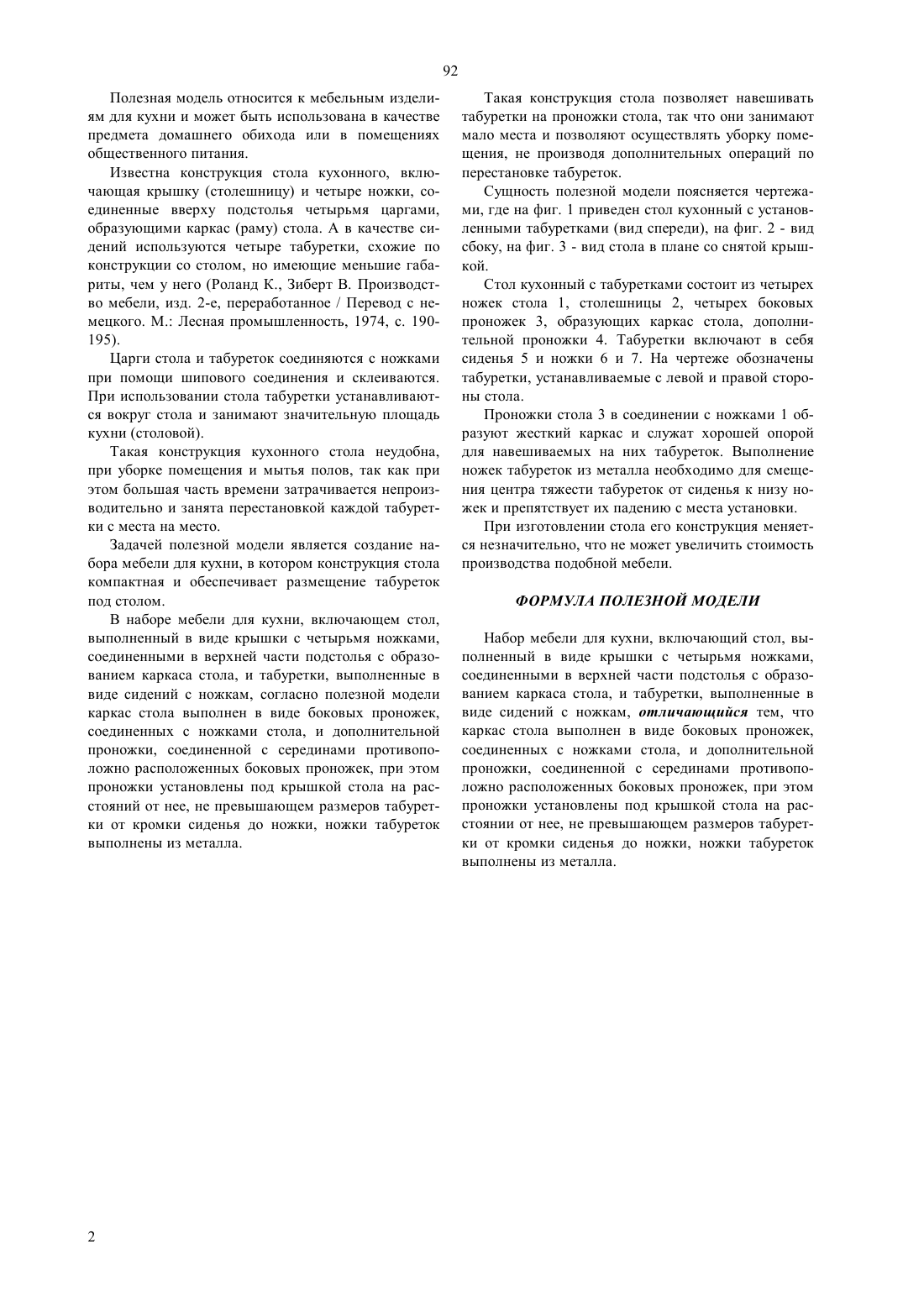

(51)7 47 33/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Товарищество с ограниченной ответственностью в форме совместного предприятия КАЗСНАБЭЛ(54) НАБОР МЕБЕЛИ ДЛЯ КУХНИ(57) Полезная модель относится к изделиям кухонной мебели и может быть использована в качестве предмета домашнего обихода или в помещениях общественного питания. Задачей полезной модели является создание набора мебели для кухни, в котором конструкция стола компактная и обеспечивает размещение табуреток под столом. В наборе мебели для кухни, включающем стол,выполненный в виде крышки с четырьмя ножками,соединенными в верхней части подстолья с образованием каркаса стола, и табуретки, выполненные в виде сидений с ножкам, согласно полезной модели каркас стола выполнен в виде боковых проножек,соединенных с ножками стола, и дополнительной проножки, соединенной с серединами противоположно расположенных боковых проножек, при этом проножки установлены под крышкой стола на расстояний от нее, не превышающем размеров табуретки от кромки сиденья до ножки, ножки табуреток выполнены из металла. 92 Полезная модель относится к мебельным изделиям для кухни и может быть использована в качестве предмета домашнего обихода или в помещениях общественного питания. Известна конструкция стола кухонного, включающая крышку (столешницу) и четыре ножки, соединенные вверху подстолья четырьмя царгами,образующими каркас (раму) стола. А в качестве сидений используются четыре табуретки, схожие по конструкции со столом, но имеющие меньшие габариты, чем у него (Роланд К., Зиберт В. Производство мебели, изд. 2-е, переработанное / Перевод с немецкого. М. Лесная промышленность, 1974, с. 190195). Царги стола и табуреток соединяются с ножками при помощи шипового соединения и склеиваются. При использовании стола табуретки устанавливаются вокруг стола и занимают значительную площадь кухни (столовой). Такая конструкция кухонного стола неудобна,при уборке помещения и мытья полов, так как при этом большая часть времени затрачивается непроизводительно и занята перестановкой каждой табуретки с места на место. Задачей полезной модели является создание набора мебели для кухни, в котором конструкция стола компактная и обеспечивает размещение табуреток под столом. В наборе мебели для кухни, включающем стол,выполненный в виде крышки с четырьмя ножками,соединенными в верхней части подстолья с образованием каркаса стола, и табуретки, выполненные в виде сидений с ножкам, согласно полезной модели каркас стола выполнен в виде боковых проножек,соединенных с ножками стола, и дополнительной проножки, соединенной с серединами противоположно расположенных боковых проножек, при этом проножки установлены под крышкой стола на расстояний от нее, не превышающем размеров табуретки от кромки сиденья до ножки, ножки табуреток выполнены из металла. Такая конструкция стола позволяет навешивать табуретки на проножки стола, так что они занимают мало места и позволяют осуществлять уборку помещения, не производя дополнительных операций по перестановке табуреток. Сущность полезной модели поясняется чертежами, где на фиг. 1 приведен стол кухонный с установленными табуретками (вид спереди), на фиг. 2 - вид сбоку, на фиг. 3 - вид стола в плане со снятой крышкой. Стол кухонный с табуретками состоит из четырех ножек стола 1, столешницы 2, четырех боковых проножек 3, образующих каркас стола, дополнительной проножки 4. Табуретки включают в себя сиденья 5 и ножки 6 и 7. На чертеже обозначены табуретки, устанавливаемые с левой и правой стороны стола. Проножки стола 3 в соединении с ножками 1 образуют жесткий каркас и служат хорошей опорой для навешиваемых на них табуреток. Выполнение ножек табуреток из металла необходимо для смещения центра тяжести табуреток от сиденья к низу ножек и препятствует их падению с места установки. При изготовлении стола его конструкция меняется незначительно, что не может увеличить стоимость производства подобной мебели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Набор мебели для кухни, включающий стол, выполненный в виде крышки с четырьмя ножками,соединенными в верхней части подстолья с образованием каркаса стола, и табуретки, выполненные в виде сидений с ножкам, отличающийся тем, что каркас стола выполнен в виде боковых проножек,соединенных с ножками стола, и дополнительной проножки, соединенной с серединами противоположно расположенных боковых проножек, при этом проножки установлены под крышкой стола на расстоянии от нее, не превышающем размеров табуретки от кромки сиденья до ножки, ножки табуреток выполнены из металла.
