Измельчитель соломы к комбайну “JOHN DEERЕ”

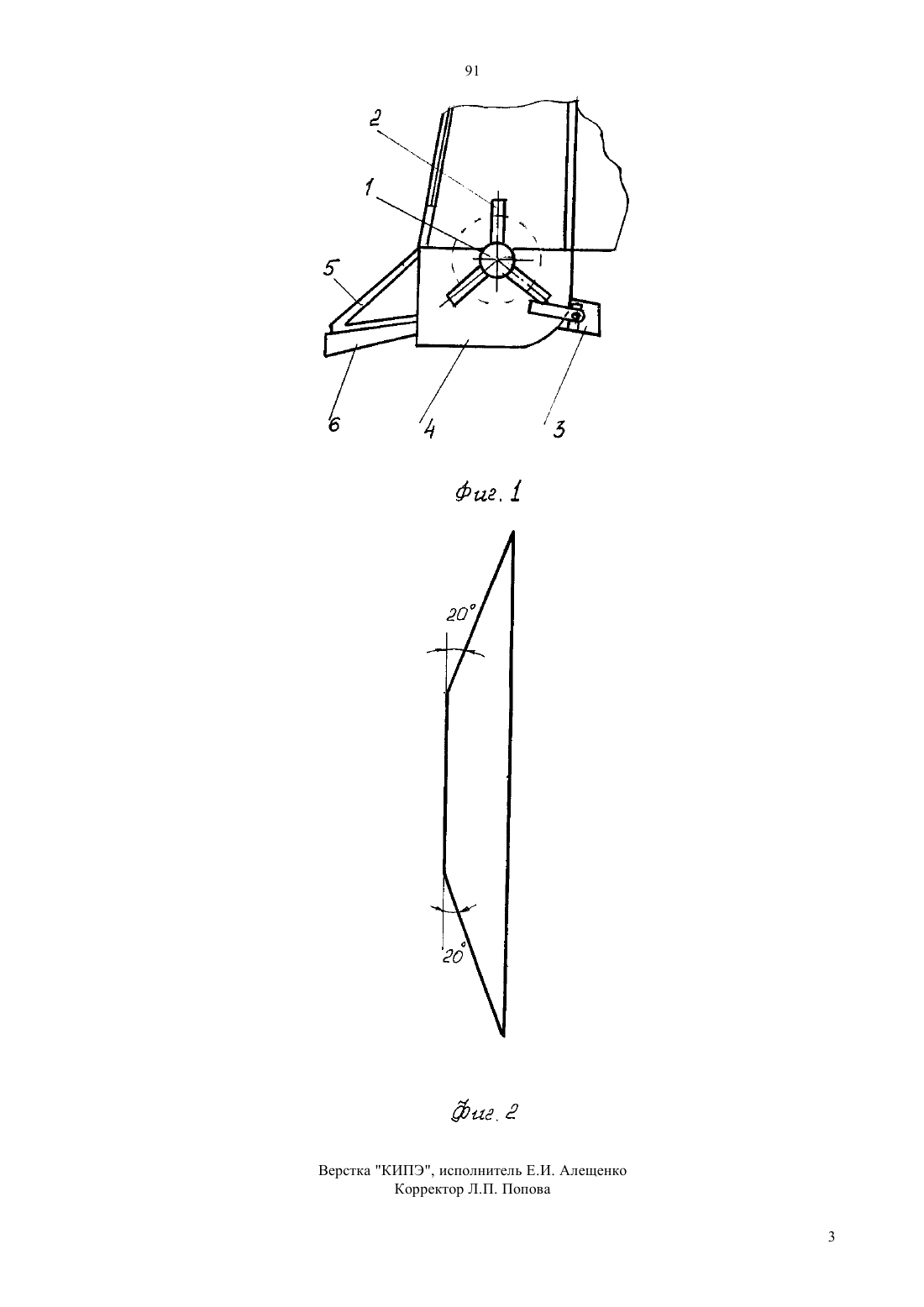

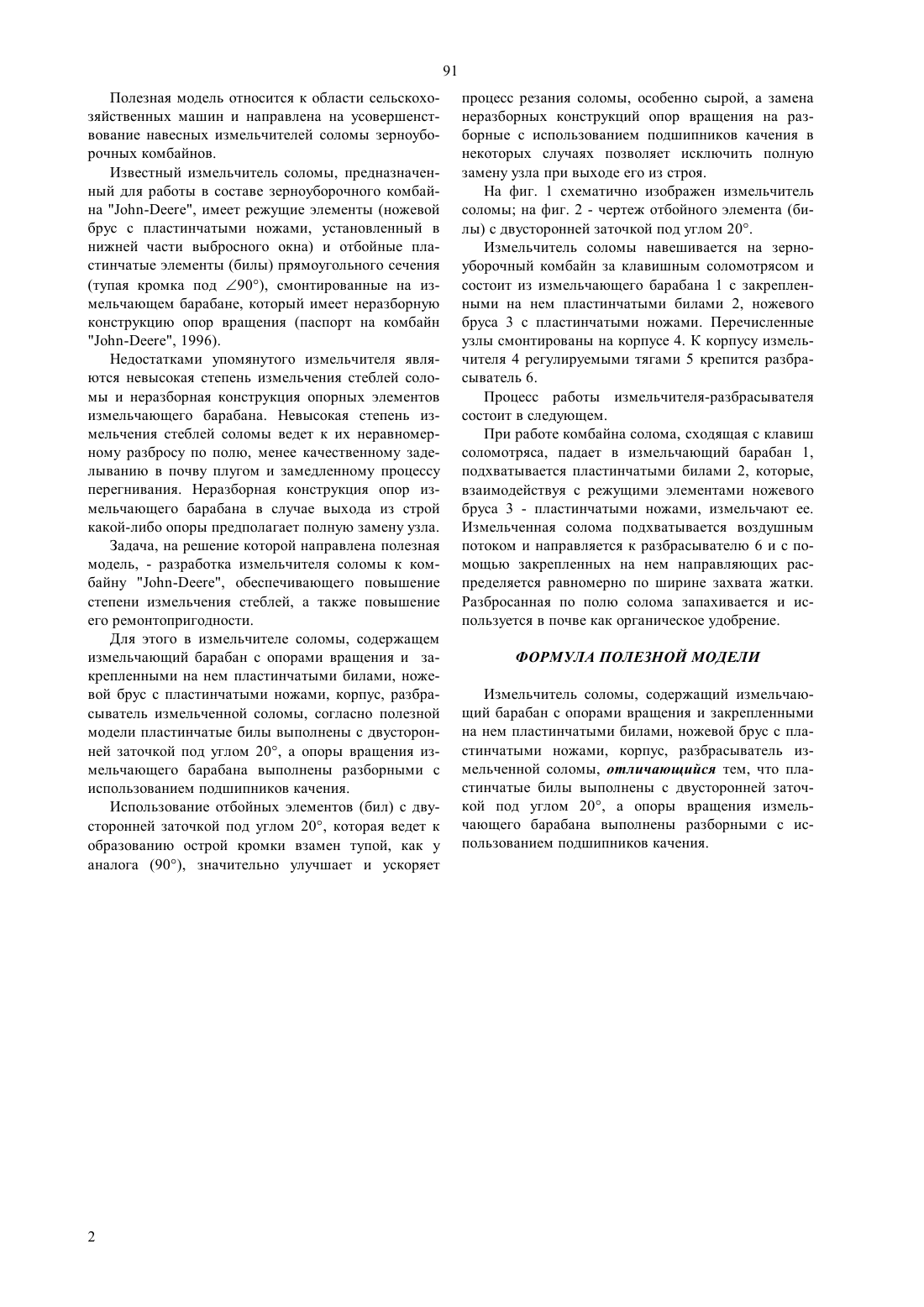

(51)7 01 12/40 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Открытое акционерное общество Фирма Агромонтаж(56) Паспорт на комбайн -, 1996(57) Полезная модель относится к области сельскохозяйственных машин и направлена на усовершенствование навесных измельчителей соломы зерноуборочных комбайнов. Технический результат направлен на улучшение условий измельчения соломы, что возможно при установке бил с двусторонней (аналогично ножам),под углом 20, заточкой, а также на повышение ремонтопригодности измельчителя, ведущее к замене неразборных конструкций опор вращения измельчающего барабана на разборные с использованием подшипников качения, выпускаемых промышленностью стран СНГ. Устройство содержит измельчающий барабан с шарнирно закрепленными пластинчатыми билами 2,ножевой брус 3 с пластинчатыми ножами, корпус 4,разбрасыватель 6. 91 Полезная модель относится к области сельскохозяйственных машин и направлена на усовершенствование навесных измельчителей соломы зерноуборочных комбайнов. Известный измельчитель соломы, предназначенный для работы в составе зерноуборочного комбайна -, имеет режущие элементы (ножевой брус с пластинчатыми ножами, установленный в нижней части выбросного окна) и отбойные пластинчатые элементы (билы) прямоугольного сечения(тупая кромка под 90), смонтированные на измельчающем барабане, который имеет неразборную конструкцию опор вращения (паспорт на комбайн-, 1996). Недостатками упомянутого измельчителя являются невысокая степень измельчения стеблей соломы и неразборная конструкция опорных элементов измельчающего барабана. Невысокая степень измельчения стеблей соломы ведет к их неравномерному разбросу по полю, менее качественному заделыванию в почву плугом и замедленному процессу перегнивания. Неразборная конструкция опор измельчающего барабана в случае выхода из строй какой-либо опоры предполагает полную замену узла. Задача, на решение которой направлена полезная модель, - разработка измельчителя соломы к комбайну -, обеспечивающего повышение степени измельчения стеблей, а также повышение его ремонтопригодности. Для этого в измельчителе соломы, содержащем измельчающий барабан с опорами вращения и закрепленными на нем пластинчатыми билами, ножевой брус с пластинчатыми ножами, корпус, разбрасыватель измельченной соломы, согласно полезной модели пластинчатые билы выполнены с двусторонней заточкой под углом 20, а опоры вращения измельчающего барабана выполнены разборными с использованием подшипников качения. Использование отбойных элементов (бил) с двусторонней заточкой под углом 20, которая ведет к образованию острой кромки взамен тупой, как у аналога (90), значительно улучшает и ускоряет процесс резания соломы, особенно сырой, а замена неразборных конструкций опор вращения на разборные с использованием подшипников качения в некоторых случаях позволяет исключить полную замену узла при выходе его из строя. На фиг. 1 схематично изображен измельчитель соломы на фиг. 2 - чертеж отбойного элемента (билы) с двусторонней заточкой под углом 20. Измельчитель соломы навешивается на зерноуборочный комбайн за клавишным соломотрясом и состоит из измельчающего барабана 1 с закрепленными на нем пластинчатыми билами 2, ножевого бруса 3 с пластинчатыми ножами. Перечисленные узлы смонтированы на корпусе 4. К корпусу измельчителя 4 регулируемыми тягами 5 крепится разбрасыватель 6. Процесс работы измельчителя-разбрасывателя состоит в следующем. При работе комбайна солома, сходящая с клавиш соломотряса, падает в измельчающий барабан 1,подхватывается пластинчатыми билами 2, которые,взаимодействуя с режущими элементами ножевого бруса 3 - пластинчатыми ножами, измельчают ее. Измельченная солома подхватывается воздушным потоком и направляется к разбрасывателю 6 и с помощью закрепленных на нем направляющих распределяется равномерно по ширине захвата жатки. Разбросанная по полю солома запахивается и используется в почве как органическое удобрение. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Измельчитель соломы, содержащий измельчающий барабан с опорами вращения и закрепленными на нем пластинчатыми билами, ножевой брус с пластинчатыми ножами, корпус, разбрасыватель измельченной соломы, отличающийся тем, что пластинчатые билы выполнены с двусторонней заточкой под углом 20, а опоры вращения измельчающего барабана выполнены разборными с использованием подшипников качения.
