Измельчитель соломы ИС-23Е к комбайну “Енисей-1200М”

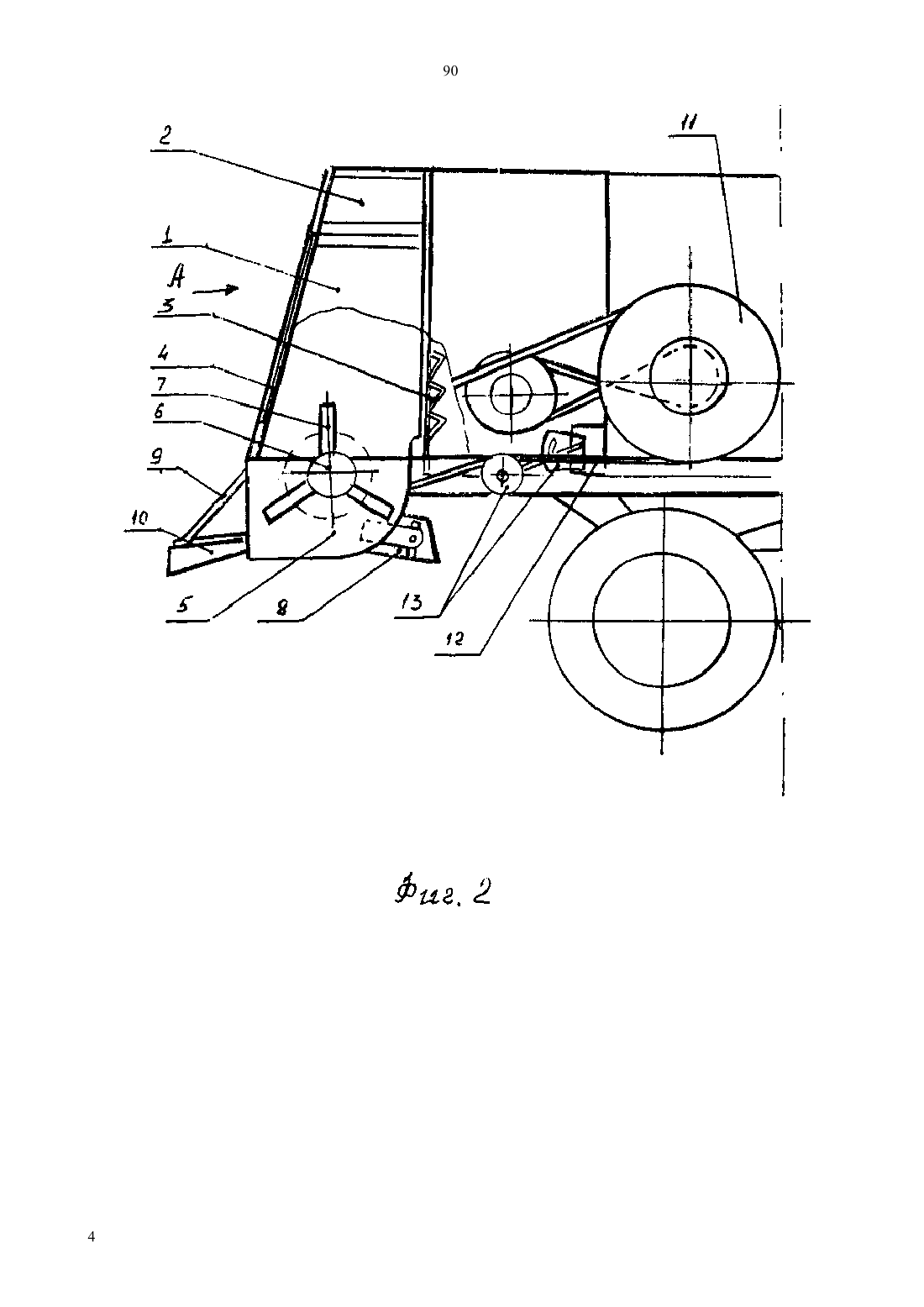

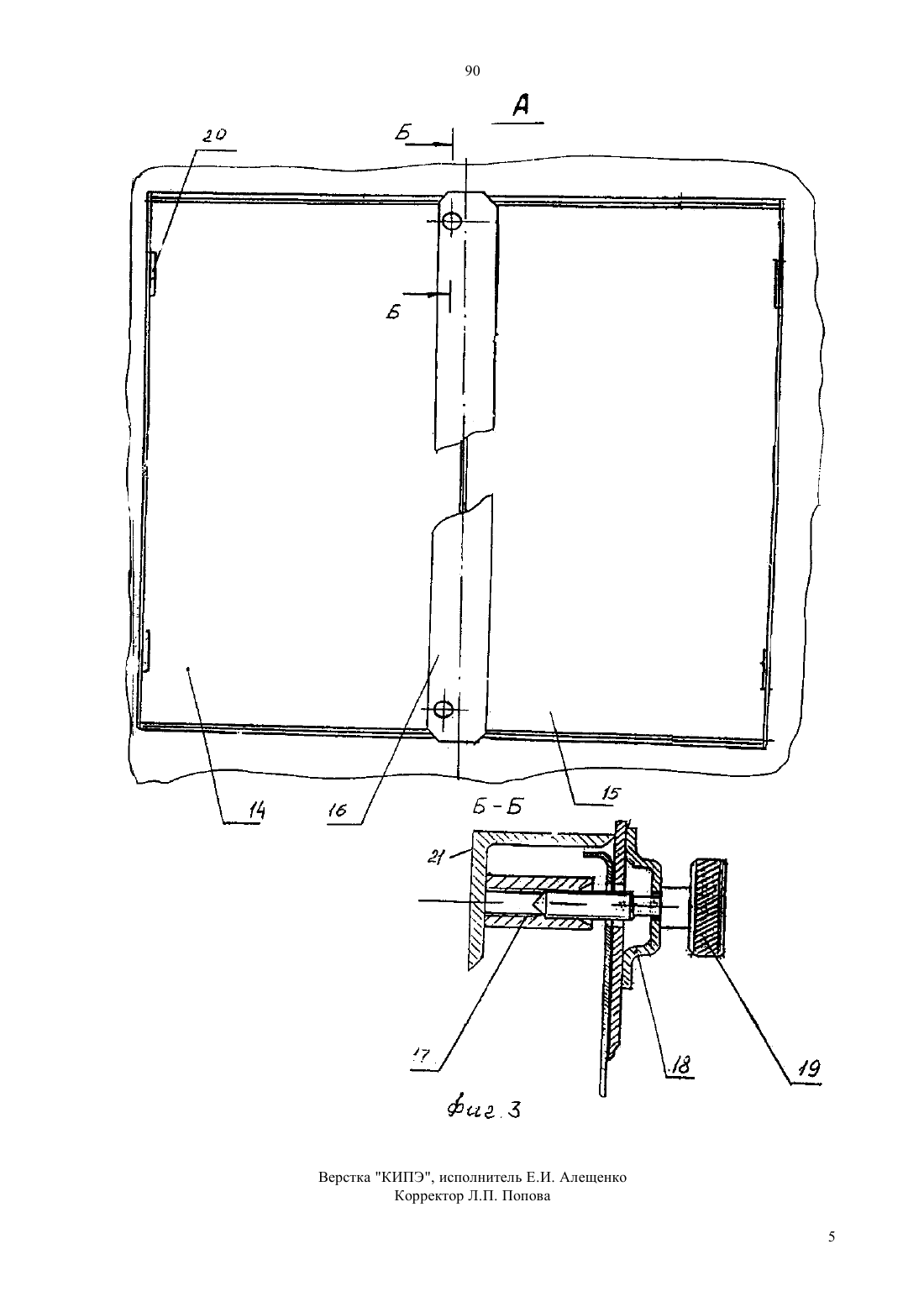

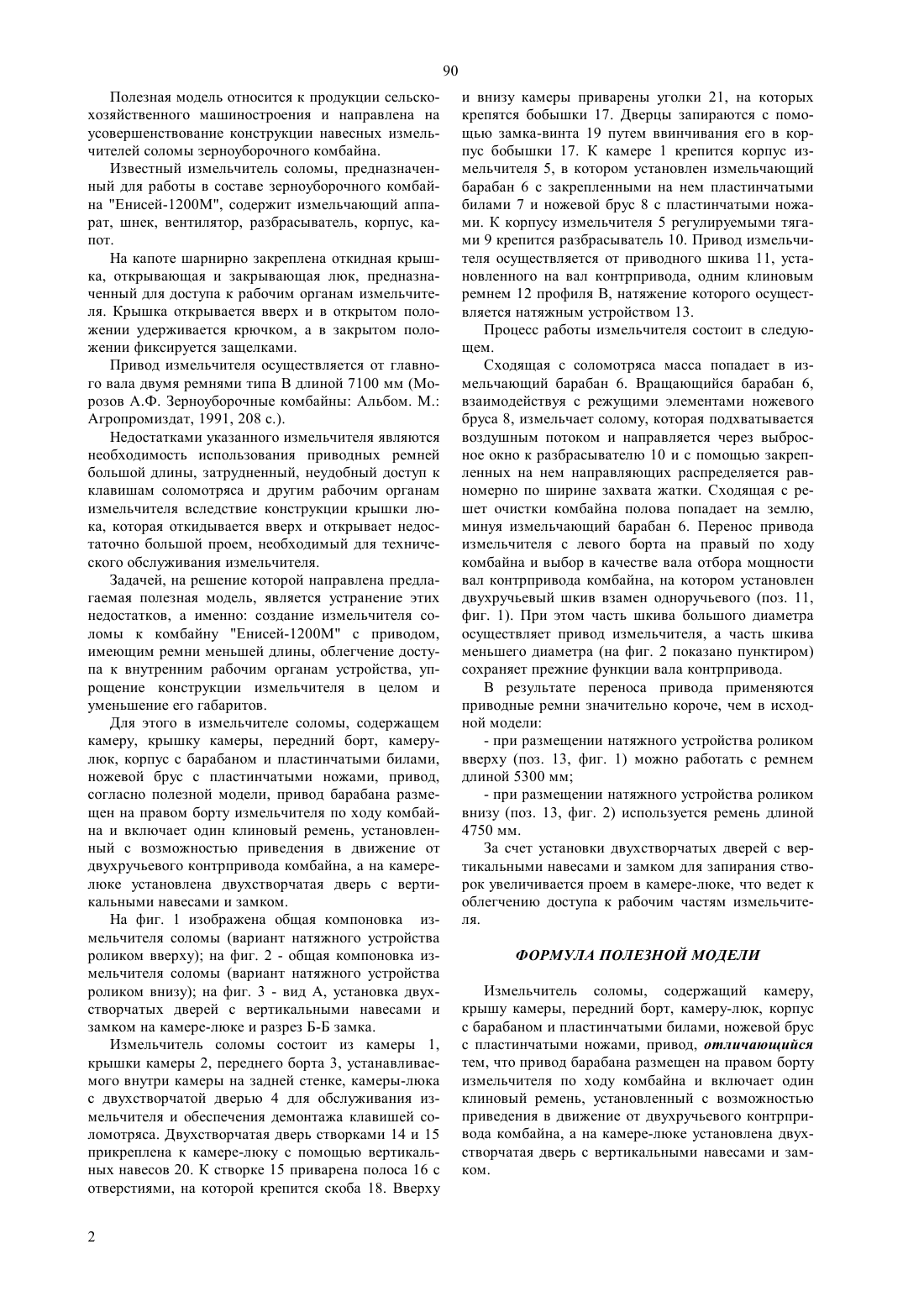

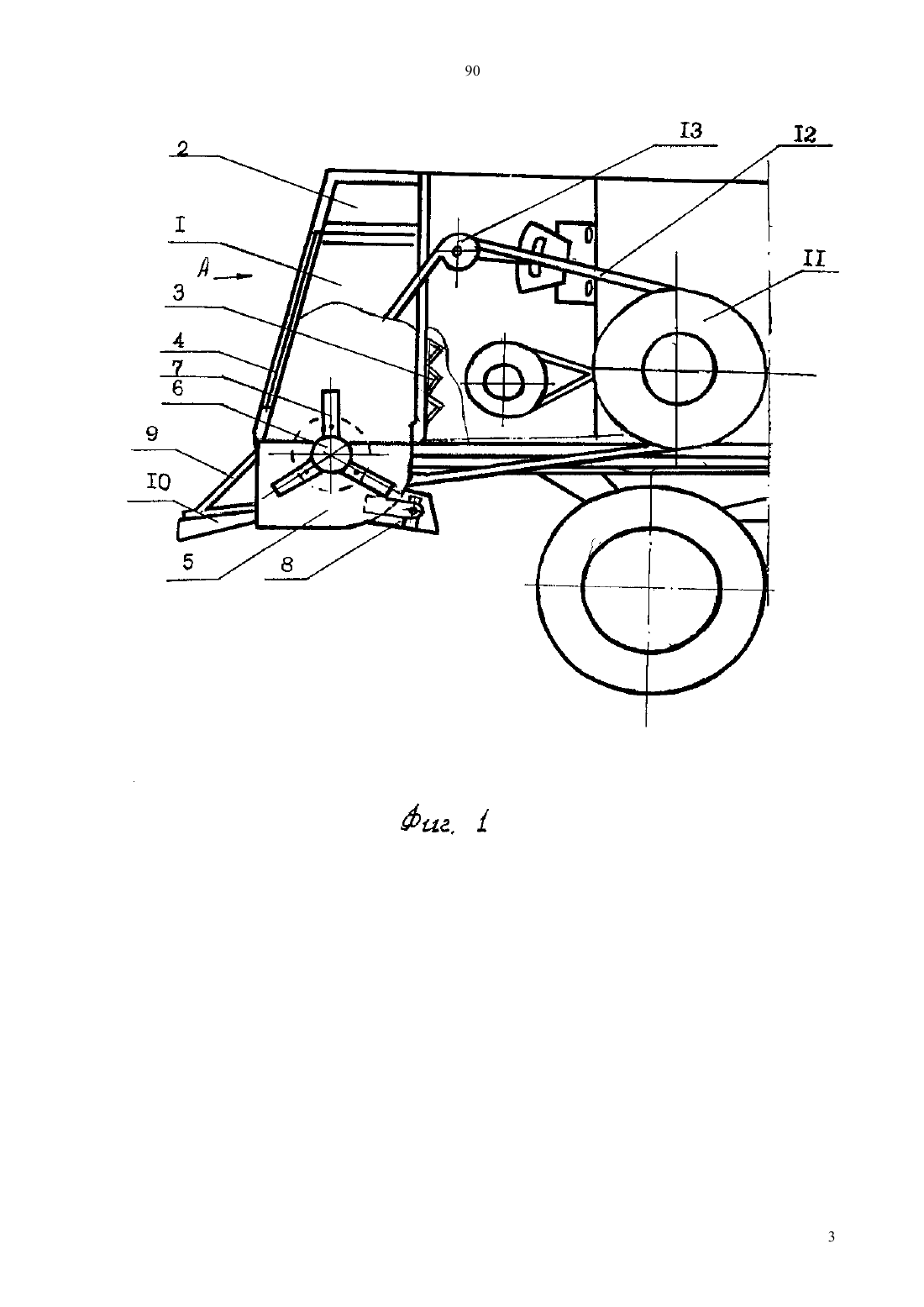

(51)7 01 12/40 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Открытое акционерное общество Фирма Агромонтаж(57) Полезная модель относится к продукции сельскохозяйственного машиностроения и направлена на усовершенствование конструкции навесных измельчителей соломы зерноуборочного комбайна. Для упрощения конструкции измельчителя,уменьшения его габаритов, использования привода с ремнями меньшей длины и удобства эксплуатации, в измельчителе, согласно полезной модели, привод барабана размещен на правом борту измельчителя по ходу комбайна и включает один клиновый ремень, установленный с возможностью приведения от двухручьевого контрпривода комбайна, а на камерелюке установлена двухстворчатая дверь с вертикальными навесами и замком. 90 Полезная модель относится к продукции сельскохозяйственного машиностроения и направлена на усовершенствование конструкции навесных измельчителей соломы зерноуборочного комбайна. Известный измельчитель соломы, предназначенный для работы в составе зерноуборочного комбайна Енисей-1200 М, содержит измельчающий аппарат, шнек, вентилятор, разбрасыватель, корпус, капот. На капоте шарнирно закреплена откидная крышка, открывающая и закрывающая люк, предназначенный для доступа к рабочим органам измельчителя. Крышка открывается вверх и в открытом положении удерживается крючком, а в закрытом положении фиксируется защелками. Привод измельчителя осуществляется от главного вала двумя ремнями типа В длиной 7100 мм (Морозов А.Ф. Зерноуборочные комбайны Альбом. М. Агропромиздат, 1991, 208 с.). Недостатками указанного измельчителя являются необходимость использования приводных ремней большой длины, затрудненный, неудобный доступ к клавишам соломотряса и другим рабочим органам измельчителя вследствие конструкции крышки люка, которая откидывается вверх и открывает недостаточно большой проем, необходимый для технического обслуживания измельчителя. Задачей, на решение которой направлена предлагаемая полезная модель, является устранение этих недостатков, а именно создание измельчителя соломы к комбайну Енисей-1200 М с приводом,имеющим ремни меньшей длины, облегчение доступа к внутренним рабочим органам устройства, упрощение конструкции измельчителя в целом и уменьшение его габаритов. Для этого в измельчителе соломы, содержащем камеру, крышку камеры, передний борт, камерулюк, корпус с барабаном и пластинчатыми билами,ножевой брус с пластинчатыми ножами, привод,согласно полезной модели, привод барабана размещен на правом борту измельчителя по ходу комбайна и включает один клиновый ремень, установленный с возможностью приведения в движение от двухручьевого контрпривода комбайна, а на камерелюке установлена двухстворчатая дверь с вертикальными навесами и замком. На фиг. 1 изображена общая компоновка измельчителя соломы (вариант натяжного устройства роликом вверху) на фиг. 2 - общая компоновка измельчителя соломы (вариант натяжного устройства роликом внизу) на фиг. 3 - вид А, установка двухстворчатых дверей с вертикальными навесами и замком на камере-люке и разрез Б-Б замка. Измельчитель соломы состоит из камеры 1,крышки камеры 2, переднего борта 3, устанавливаемого внутри камеры на задней стенке, камеры-люка с двухстворчатой дверью 4 для обслуживания измельчителя и обеспечения демонтажа клавишей соломотряса. Двухстворчатая дверь створками 14 и 15 прикреплена к камере-люку с помощью вертикальных навесов 20. К створке 15 приварена полоса 16 с отверстиями, на которой крепится скоба 18. Вверху 2 и внизу камеры приварены уголки 21, на которых крепятся бобышки 17. Дверцы запираются с помощью замка-винта 19 путем ввинчивания его в корпус бобышки 17. К камере 1 крепится корпус измельчителя 5, в котором установлен измельчающий барабан 6 с закрепленными на нем пластинчатыми билами 7 и ножевой брус 8 с пластинчатыми ножами. К корпусу измельчителя 5 регулируемыми тягами 9 крепится разбрасыватель 10. Привод измельчителя осуществляется от приводного шкива 11, установленного на вал контрпривода, одним клиновым ремнем 12 профиля В, натяжение которого осуществляется натяжным устройством 13. Процесс работы измельчителя состоит в следующем. Сходящая с соломотряса масса попадает в измельчающий барабан 6. Вращающийся барабан 6,взаимодействуя с режущими элементами ножевого бруса 8, измельчает солому, которая подхватывается воздушным потоком и направляется через выбросное окно к разбрасывателю 10 и с помощью закрепленных на нем направляющих распределяется равномерно по ширине захвата жатки. Сходящая с решет очистки комбайна полова попадает на землю,минуя измельчающий барабан 6. Перенос привода измельчителя с левого борта на правый по ходу комбайна и выбор в качестве вала отбора мощности вал контрпривода комбайна, на котором установлен двухручьевый шкив взамен одноручьевого (поз. 11,фиг. 1). При этом часть шкива большого диаметра осуществляет привод измельчителя, а часть шкива меньшего диаметра (на фиг. 2 показано пунктиром) сохраняет прежние функции вала контрпривода. В результате переноса привода применяются приводные ремни значительно короче, чем в исходной модели- при размещении натяжного устройства роликом вверху (поз. 13, фиг. 1) можно работать с ремнем длиной 5300 мм- при размещении натяжного устройства роликом внизу (поз. 13, фиг. 2) используется ремень длиной 4750 мм. За счет установки двухстворчатых дверей с вертикальными навесами и замком для запирания створок увеличивается проем в камере-люке, что ведет к облегчению доступа к рабочим частям измельчителя. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Измельчитель соломы, содержащий камеру,крышу камеры, передний борт, камеру-люк, корпус с барабаном и пластинчатыми билами, ножевой брус с пластинчатыми ножами, привод, отличающийся тем, что привод барабана размещен на правом борту измельчителя по ходу комбайна и включает один клиновый ремень, установленный с возможностью приведения в движение от двухручьевого контрпривода комбайна, а на камере-люке установлена двухстворчатая дверь с вертикальными навесами и замком.
