Турбинный расходомер

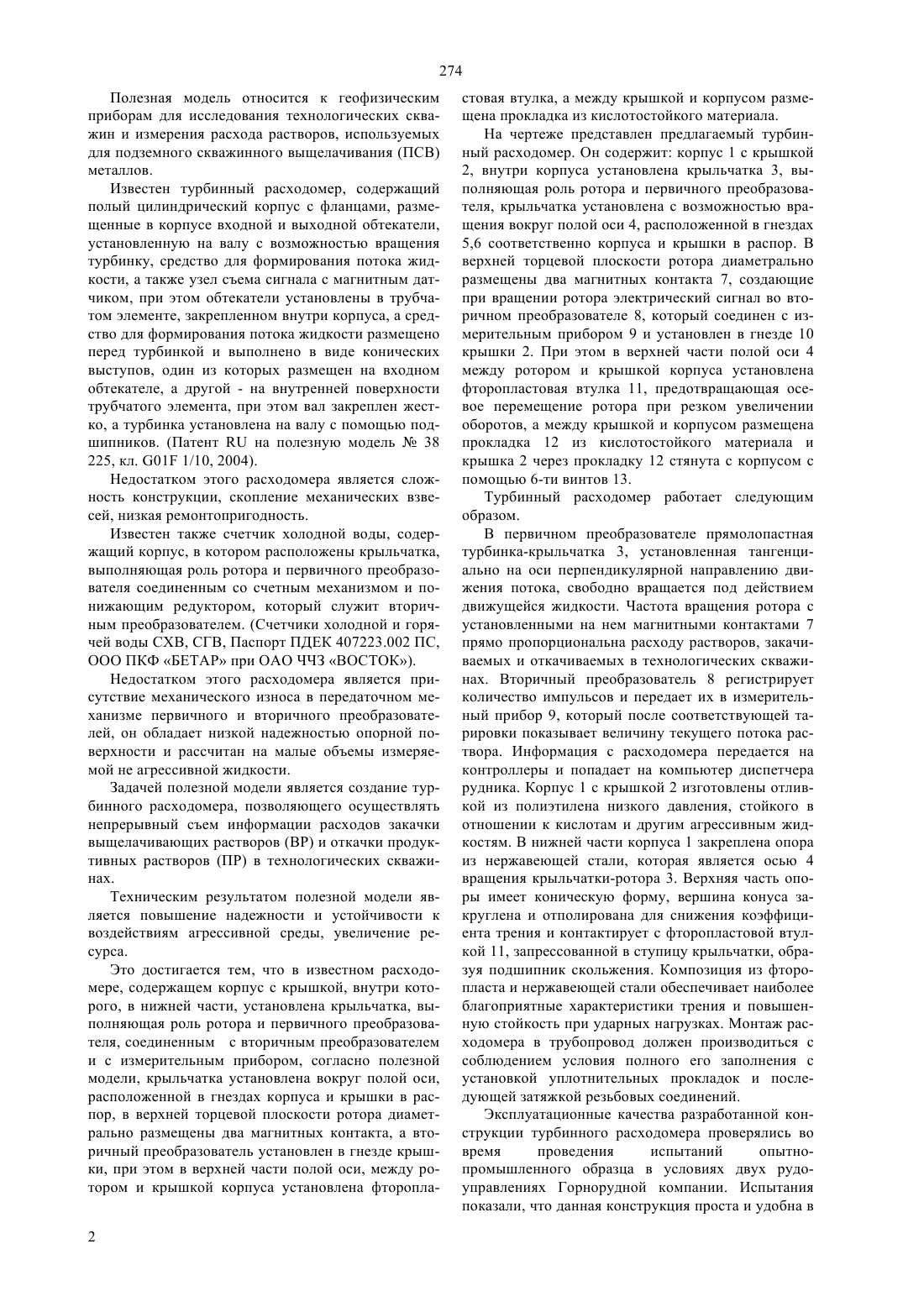

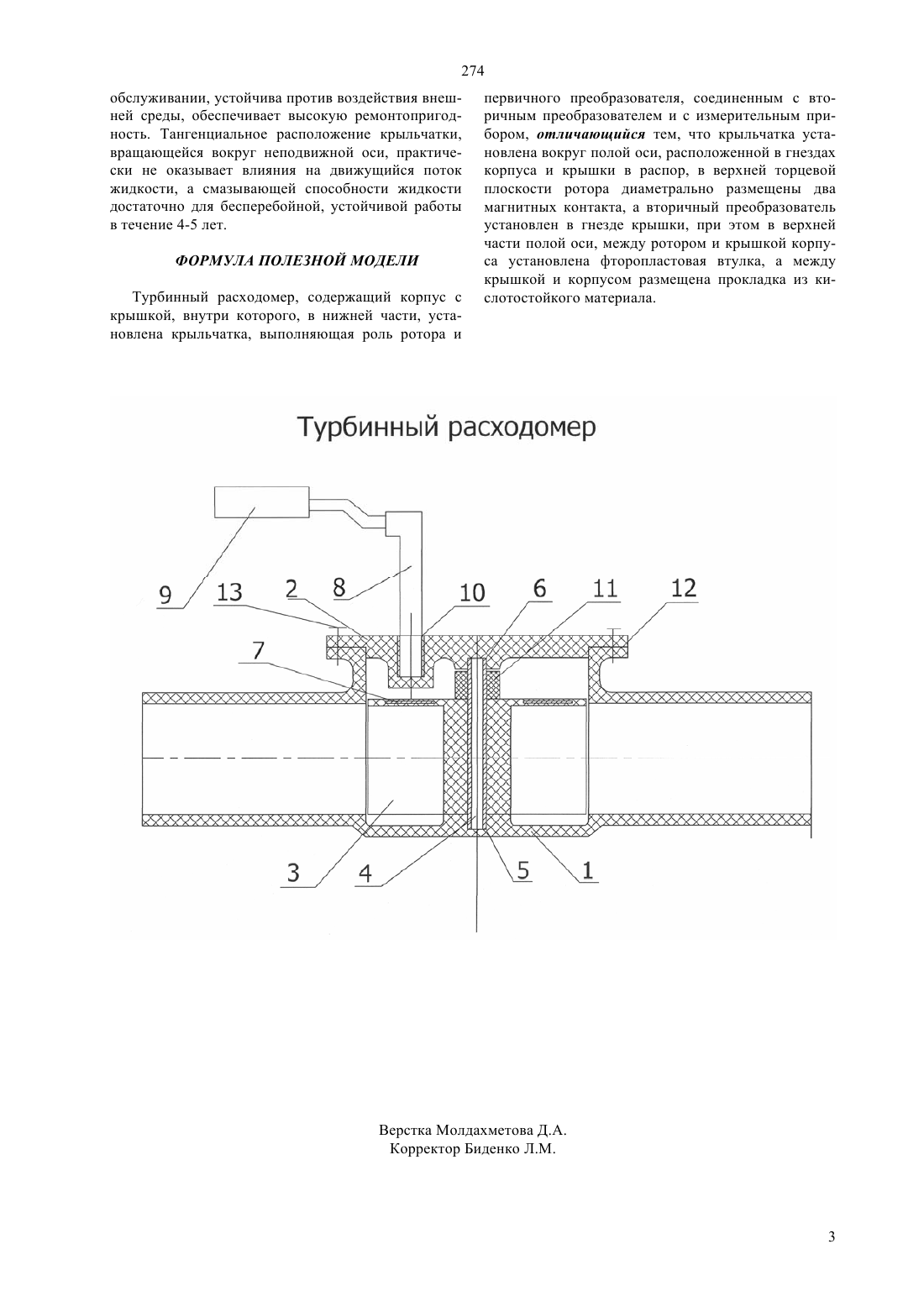

(51) 01 1/05 (2006.01) 01 1/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели является повышение надежности и устойчивости к воздействиям агрессивной среды, увеличение ресурса. Это достигается тем, что в известном расходомере, содержащем корпус с крышкой, внутри которого, в нижней части, установлена крыльчатка, выполняющая роль ротора и первичного преобразователя, вторичный преобразователь с измерительным прибором, согласно полезной модели, крыльчатка установлена вокруг полой оси, расположенной в гнездах корпуса и крышки в распор, в верхней торцевой плоскости ротора диаметрально размещены два магнитных контакта, а вторичный преобразователь установлен в гнезде крышки, при этом в верхней части полой оси, между ротором и крышкой корпуса установлена фторопластовая втулка, а между крышкой и корпусом размещена прокладка из кислотостойкого материала.(72) Дуйсебаев Бауржан Оразович Анарбеков Калбек Нурлаевич Уваров Александр Дмитриевич(73) Товарищество с ограниченной ответственностью Горнорудная компания , Товарищество с ограниченной ответственностью Институт высоких технологий(56) Счетчики холодной и горячей воды СХВ, СГВ. Паспорт ПДЕК 407223.002 ПС. ООО ПКФ БЕТАР при ОАО ЧЧЗ ВОСТОК, 2004.(57) Полезная модель относится к геофизическим приборам для исследования технологических скважин и измерения расхода растворов, используемых для подземного скважинного выщелачивания (ПСВ) металлов. 274 Полезная модель относится к геофизическим приборам для исследования технологических скважин и измерения расхода растворов, используемых для подземного скважинного выщелачивания (ПСВ) металлов. Известен турбинный расходомер, содержащий полый цилиндрический корпус с фланцами, размещенные в корпусе входной и выходной обтекатели,установленную на валу с возможностью вращения турбинку, средство для формирования потока жидкости, а также узел съема сигнала с магнитным датчиком, при этом обтекатели установлены в трубчатом элементе, закрепленном внутри корпуса, а средство для формирования потока жидкости размещено перед турбинкой и выполнено в виде конических выступов, один из которых размещен на входном обтекателе, а другой - на внутренней поверхности трубчатого элемента, при этом вал закреплен жестко, а турбинка установлена на валу с помощью подшипников. (Патентна полезную модель 38 225, кл. 01 1/10, 2004). Недостатком этого расходомера является сложность конструкции, скопление механических взвесей, низкая ремонтопригодность. Известен также счетчик холодной воды, содержащий корпус, в котором расположены крыльчатка,выполняющая роль ротора и первичного преобразователя соединенным со счетным механизмом и понижающим редуктором, который служит вторичным преобразователем. (Счетчики холодной и горячей воды СХВ, СГВ, Паспорт ПДЕК 407223.002 ПС,ООО ПКФ БЕТАР при ОАО ЧЧЗ ВОСТОК). Недостатком этого расходомера является присутствие механического износа в передаточном механизме первичного и вторичного преобразователей, он обладает низкой надежностью опорной поверхности и рассчитан на малые объемы измеряемой не агрессивной жидкости. Задачей полезной модели является создание турбинного расходомера, позволяющего осуществлять непрерывный съем информации расходов закачки выщелачивающих растворов (ВР) и откачки продуктивных растворов (ПР) в технологических скважинах. Техническим результатом полезной модели является повышение надежности и устойчивости к воздействиям агрессивной среды, увеличение ресурса. Это достигается тем, что в известном расходомере, содержащем корпус с крышкой, внутри которого, в нижней части, установлена крыльчатка, выполняющая роль ротора и первичного преобразователя, соединенным с вторичным преобразователем и с измерительным прибором, согласно полезной модели, крыльчатка установлена вокруг полой оси,расположенной в гнездах корпуса и крышки в распор, в верхней торцевой плоскости ротора диаметрально размещены два магнитных контакта, а вторичный преобразователь установлен в гнезде крышки, при этом в верхней части полой оси, между ротором и крышкой корпуса установлена фторопла 2 стовая втулка, а между крышкой и корпусом размещена прокладка из кислотостойкого материала. На чертеже представлен предлагаемый турбинный расходомер. Он содержит корпус 1 с крышкой 2, внутри корпуса установлена крыльчатка 3, выполняющая роль ротора и первичного преобразователя, крыльчатка установлена с возможностью вращения вокруг полой оси 4, расположенной в гнездах 5,6 соответственно корпуса и крышки в распор. В верхней торцевой плоскости ротора диаметрально размещены два магнитных контакта 7, создающие при вращении ротора электрический сигнал во вторичном преобразователе 8, который соединен с измерительным прибором 9 и установлен в гнезде 10 крышки 2. При этом в верхней части полой оси 4 между ротором и крышкой корпуса установлена фторопластовая втулка 11, предотвращающая осевое перемещение ротора при резком увеличении оборотов, а между крышкой и корпусом размещена прокладка 12 из кислотостойкого материала и крышка 2 через прокладку 12 стянута с корпусом с помощью 6-ти винтов 13. Турбинный расходомер работает следующим образом. В первичном преобразователе прямолопастная турбинка-крыльчатка 3, установленная тангенциально на оси перпендикулярной направлению движения потока, свободно вращается под действием движущейся жидкости. Частота вращения ротора с установленными на нем магнитными контактами 7 прямо пропорциональна расходу растворов, закачиваемых и откачиваемых в технологических скважинах. Вторичный преобразователь 8 регистрирует количество импульсов и передает их в измерительный прибор 9, который после соответствующей тарировки показывает величину текущего потока раствора. Информация с расходомера передается на контроллеры и попадает на компьютер диспетчера рудника. Корпус 1 с крышкой 2 изготовлены отливкой из полиэтилена низкого давления, стойкого в отношении к кислотам и другим агрессивным жидкостям. В нижней части корпуса 1 закреплена опора из нержавеющей стали, которая является осью 4 вращения крыльчатки-ротора 3. Верхняя часть опоры имеет коническую форму, вершина конуса закруглена и отполирована для снижения коэффициента трения и контактирует с фторопластовой втулкой 11, запрессованной в ступицу крыльчатки, образуя подшипник скольжения. Композиция из фторопласта и нержавеющей стали обеспечивает наиболее благоприятные характеристики трения и повышенную стойкость при ударных нагрузках. Монтаж расходомера в трубопровод должен производиться с соблюдением условия полного его заполнения с установкой уплотнительных прокладок и последующей затяжкой резьбовых соединений. Эксплуатационные качества разработанной конструкции турбинного расходомера проверялись во время проведения испытаний опытнопромышленного образца в условиях двух рудоуправлениях Горнорудной компании. Испытания показали, что данная конструкция проста и удобна в 274 обслуживании, устойчива против воздействия внешней среды, обеспечивает высокую ремонтопригодность. Тангенциальное расположение крыльчатки,вращающейся вокруг неподвижной оси, практически не оказывает влияния на движущийся поток жидкости, а смазывающей способности жидкости достаточно для бесперебойной, устойчивой работы в течение 4-5 лет. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Турбинный расходомер, содержащий корпус с крышкой, внутри которого, в нижней части, установлена крыльчатка, выполняющая роль ротора и первичного преобразователя, соединенным с вторичным преобразователем и с измерительным прибором, отличающийся тем, что крыльчатка установлена вокруг полой оси, расположенной в гнездах корпуса и крышки в распор, в верхней торцевой плоскости ротора диаметрально размещены два магнитных контакта, а вторичный преобразователь установлен в гнезде крышки, при этом в верхней части полой оси, между ротором и крышкой корпуса установлена фторопластовая втулка, а между крышкой и корпусом размещена прокладка из кислотостойкого материала.
