Расходомер

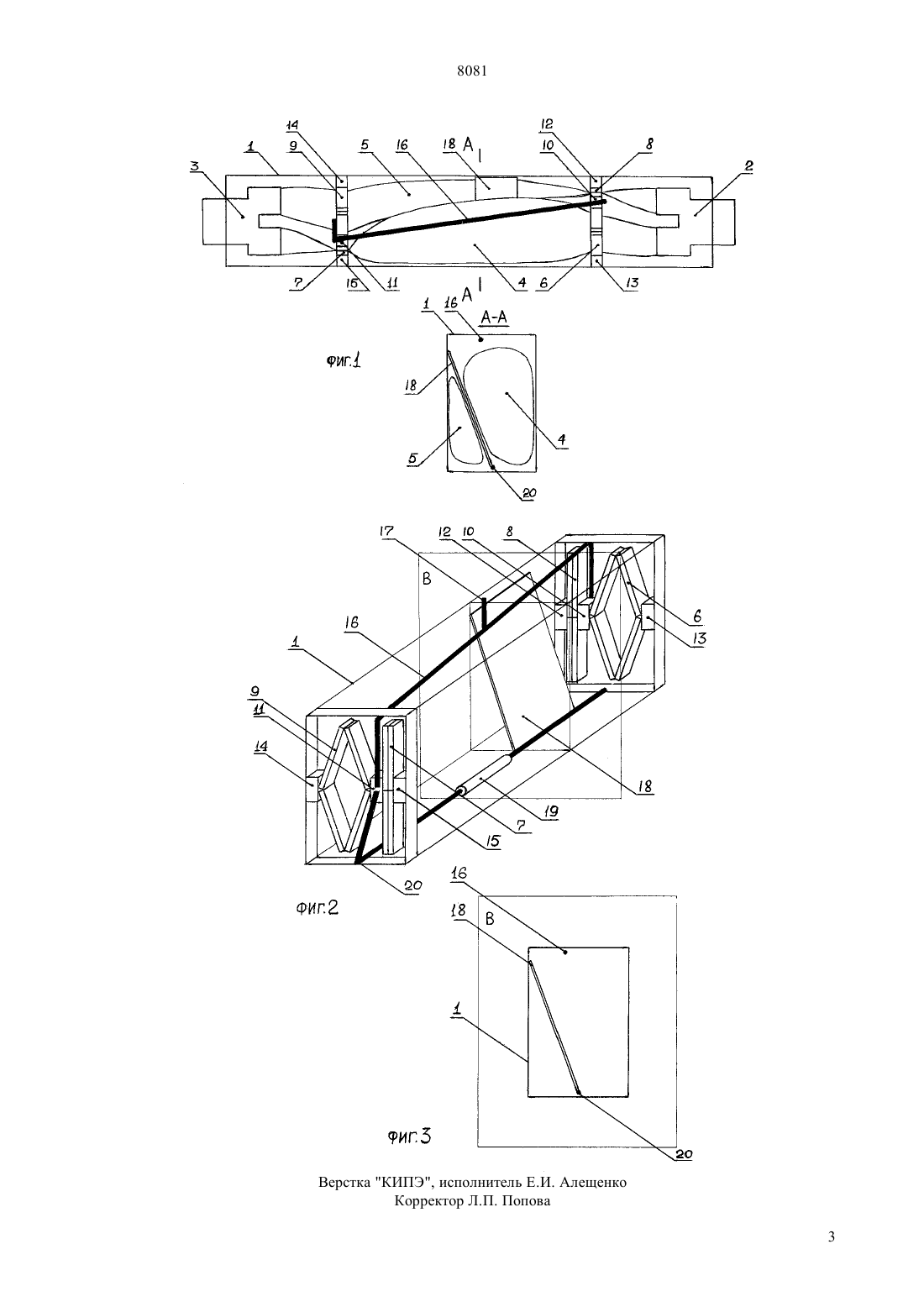

(51)7 01 3/20 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к измерительной технике и может быть использовано для измерения расхода газа или жидкости в различных отраслях промышленности и сельского хозяйства. Технический результат изобретения - повышение точности измерения, упрощение конструкции, по вышение надежности и обеспечение возможности измерения расхода агрессивных сред. Расходомер содержит корпус, в котором размещены две камеры, каждая из которых соединена клапанами, расположенными на рычажном механизме, с впускным и выпускным патрубками, и счетчик. Камеры выполнены в виде эластичных трубок, между которыми установлен вертикально флажок, соединенный с резиновым стержнем круглого сечения, другой конец которого соединен с рычажным механизмом, а клапаны выполнены с возможностью сжатия эластичных трубок по их диаметру. В корпусе установлены датчики крайних положений флажка. 8081 Изобретение относится к измерительной технике и может быть использовано для измерения расхода газа или жидкости в различных отраслях промышленности и сельского хозяйства. Расходомер может применяться для определения расхода природного газа, холодной и горячей воды в коммунальном хозяйстве. Данный расходомер можно использовать для измерения расхода концентрированных щелочей и кислот, любых других агрессивных сред, а также жидкостей и газов, имеющих высокую температуру. Известен расходомер (а. с. СССР 381904, кл. 01 3/20, 1971), состоящий из корпуса, диафрагмы и дистанционно управляемых газораспределительных клапанов. К недостаткам данного устройства относится сложность конструкции, в частности, газораспределительных клапанов, требующих дополнительного источника питания. Известен расходомер СССР (а. с. СССР 1779941, кл.013/20, 1990), состоящий из корпуса, диафрагмы, разделяющей корпус на две полости, счетчика и клапанов, выполненных в виде постоянных магнитов и расположенных на рычажном механизме, выполненном в виде пантографа. К недостаткам данного устройства относится ненадежность конструкции из-за возможности одновременного наполнения камер из-за постепенного переключения клапанов, что приведет к остановке расходомера, сложность рычажного механизма, выполненного в виде пантографа, невысокая точность и невозможность измерения расхода агрессивных сред. К недостаткам вышеназванных устройств следует отнести то обстоятельство, что для измерения расхода агрессивных жидкостей и газов корпус и все детали расходомера, соприкасающиеся с этой средой, необходимо изготавливать из материалов, не реагирующих на измеряемую среду, что неизбежно приведет к значительному удорожанию расходомера. Технический результат изобретения - повышение точности измерения, упрощение конструкции, повышение надежности и обеспечение возможности измерения расхода агрессивных сред. Это достигается тем, что в расходомере, содержащем корпус, в котором размещены две камеры,каждая из которых соединена клапанами, расположенными на рычажном механизме, с впускным и выпускным патрубками, и счетчик, согласно изобретению камеры выполнены в виде эластичных трубок, между которыми установлен вертикально подвижный флажок, соединенный с резиновым стержнем круглого сечения, другой конец которого соединен с рычажным механизмом, а клапаны выполнены с возможностью сжатия эластичных трубок по их диаметру. В корпусе установлены датчики крайних положений флажка. На фиг. 1 представлен вид расходомера сверху и сечение по А-А на фиг. 2 - клапанный механизм с тягами в аксонометрической проекции на фиг. 3 сечение по плоскости В на фиг. 2. 2 Расходомер состоит из корпуса 1, впускного 2 и выпускного 3 патрубков, двух камер 4 и 5 из эластичных трубок. На входе и выходе камеры 4 расположены соответственно клапаны 6 и 7, выполненные в виде складывающегося квадрата. На входе и выходе камеры 5 имеются аналогичные клапаны 8 и 9,соответственно. Входные клапаны 6 и 8 и выходные клапаны 7 и 9 соединены друг с другом через магниты 10 и 11, соответственно, сдвоенный клапан, в котором один клапан постоянно закрыт в результате притяжения магнита 10 к магнитам 12 или 13 на входе камер и магнита 11 к магнитам 14 или 15 на выходе. Сдвоенные клапаны входов и выходов соединены между собой тягой 16 таким образом, что у каждой камеры открыт либо вход, либо выход. Тяга 16 посредством тяги 17 соединяется со счетчиком(на фиг. 1, 2 и 3 не показан) механического или электромагнитного действия для подсчета количества переключений, из чего можно вычислить объем жидкости или газа, прошедшего через расходомер. Для предотвращения частичного открывания клапана имеется механизм, состоящий из флажка 18, расположенного вертикально между камерами, и резинового стержня 19 круглого сечения, одним концом соединенного с флажком, а другим концом с рычажным механизмом 20, который, в свою очередь, соединен с магнитом 11, запирающим один из клапанов 7 или 9. Расходомер работает следующим образом. Измеряемая среда наполняет камеру 4. Выход камеры закрыт складывающимся клапаном 7. Когда давление в камере под воздействием измеряемой среды достигнет такого значения, что ее стенки будут давить на клапан 7 с силой, превышающей силу сцепления магнитов 11 и 15, тогда магнит 11 переходит к магниту 14. В результате чего открывается выход камеры 4 и закрывается выход камеры 5, посредством тяги 16, соответственно, закрывается вход камеры 4 и открывается вход камеры 5. При наполнении камеры флажок 18 отклоняется от вертикального положения и закручивает резиновый стержень 19, который, в свою очередь, воздействует через рычажный механизм 20 на магнит 11,сообщая ему дополнительную энергию при переключении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Расходомер, содержащий корпус, в котором размещены две камеры, каждая из которых соединена клапанами, расположенными на рычажном механизме, с впускным и выпускным патрубками, и счетчик, отличающийся тем, что камеры выполнены в виде эластичных трубок, между которыми установлен вертикально подвижный флажок, соединенный с резиновым стержнем круглого сечения,другой конец которого соединен с рычажным механизмом, а клапаны выполнены с возможностью сжатия эластичных трубок по их диаметру. 2. Расходомер по п. 1, отличающийся тем, что на корпусе установлены датчики крайних положений флажка.
