Кабель для радиофикации и связи малопарный

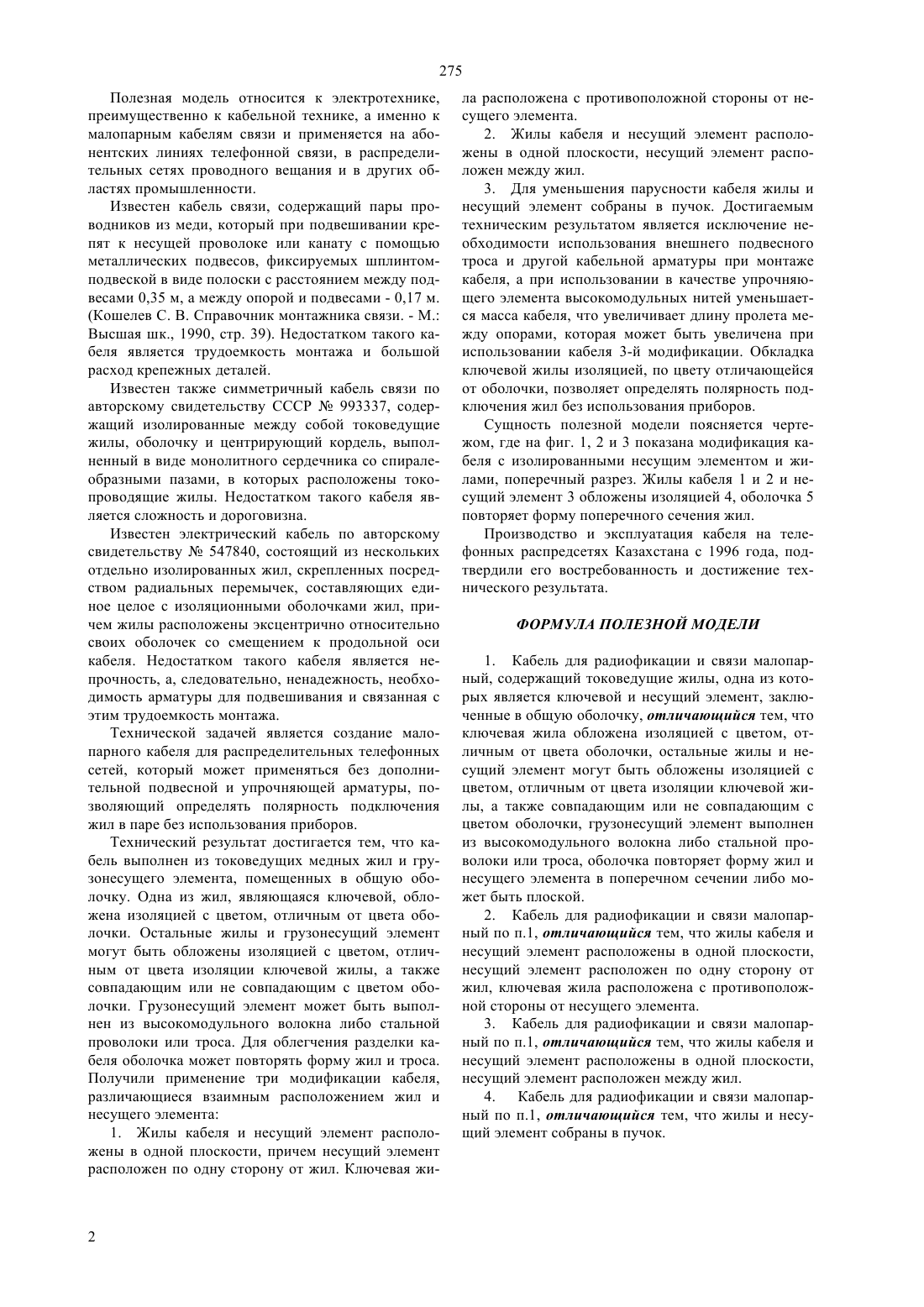

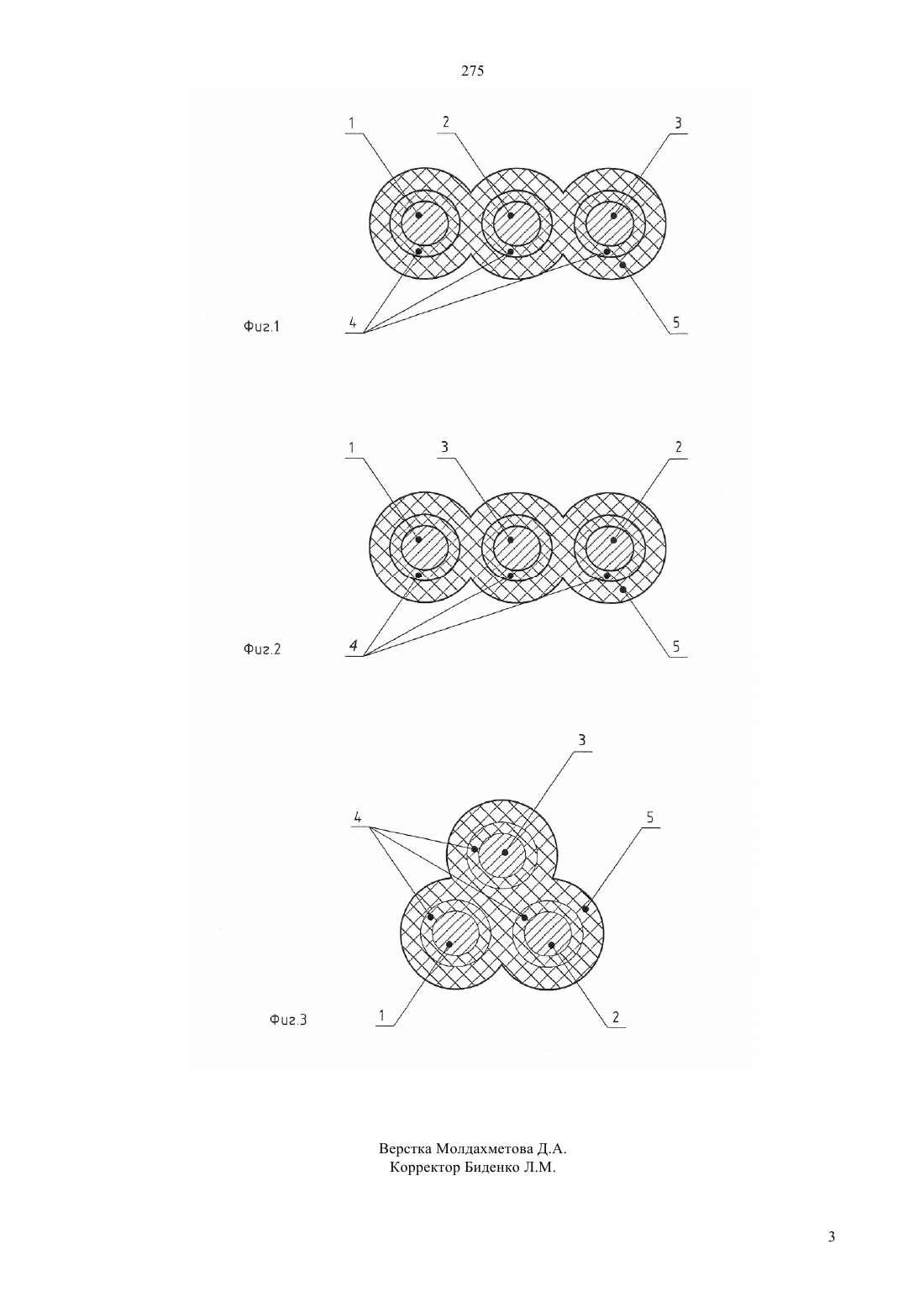

(51)7 01 11/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ проволоки или троса. Для облегчения разделки кабеля оболочка может повторять форму жил и троса. Получили применение три модификации кабеля,различающиеся взаимным расположением жил и несущего элемента 1. Жилы кабеля и несущий элемент расположены в одной плоскости, причем несущий элемент расположен по одну сторону от жил. Ключевая жила расположена с противоположной стороны от несущего элемента. 2. Жилы кабеля и несущий элемент расположены в одной плоскости, несущий элемент расположен между жил. 3. Для уменьшения парусности кабеля жилы и несущий элемент собраны в пучок. Достигаемым техническим результатом является исключение необходимости использования внешнего подвесного троса и другой кабельной арматуры при монтаже кабеля, а при использовании в качестве упрочняющего элемента высокомодульных нитей уменьшается масса кабеля, что увеличивает длину пролета между опорами, которая может быть увеличена при использовании кабеля 3-й модификации. Обкладка ключевой жилы изоляцией, по цвету отличающейся от оболочки, позволяет определять полярность подключения жил без использования приборов. Производство и эксплуатация кабеля на телефонных распредсетях Казахстана с 1996 года подтвердили его востребованность и достижение технического результата.(54) КАБЕЛЬ ДЛЯ РАДИОФИКАЦИИ И СВЯЗИ МАЛОПАРНЫЙ(57) Полезная модель относится к электротехнике,преимущественно к кабельной технике, а именно к малопарным кабелям связи и применяется на абонентских линиях телефонной связи, в распределительных сетях проводного вещания и в других областях промышленности. Технической задачей является создание малопарного кабеля для распределительных телефонных сетей, который может применяться без дополнительной подвесной и упрочняющей арматуры, позволяющий определять полярность подключения жил в паре без использования приборов. Технический результат достигается тем, что кабель выполнен из токоведущих медных жил и грузонесущего элемента, помещенных в общую оболочку. Одна из жил, являющаяся ключевой, обложена изоляцией с цветом, отличным от цвета оболочки. Остальные жилы и грузонесущий элемент могут быть обложены изоляцией с цветом, отличным от цвета изоляции ключевой жилы, а также совпадающим или не совпадающим с цветом оболочки. Грузонесущий элемент может быть выполнен из высокомодульного волокна либо стальной 275 Полезная модель относится к электротехнике,преимущественно к кабельной технике, а именно к малопарным кабелям связи и применяется на абонентских линиях телефонной связи, в распределительных сетях проводного вещания и в других областях промышленности. Известен кабель связи, содержащий пары проводников из меди, который при подвешивании крепят к несущей проволоке или канату с помощью металлических подвесов, фиксируемых шплинтомподвеской в виде полоски с расстоянием между подвесами 0,35 м, а между опорой и подвесами - 0,17 м.(Кошелев С. В. Справочник монтажника связи. - М. Высшая шк., 1990, стр. 39). Недостатком такого кабеля является трудоемкость монтажа и большой расход крепежных деталей. Известен также симметричный кабель связи по авторскому свидетельству СССР 993337, содержащий изолированные между собой токоведущие жилы, оболочку и центрирующий кордель, выполненный в виде монолитного сердечника со спиралеобразными пазами, в которых расположены токопроводящие жилы. Недостатком такого кабеля является сложность и дороговизна. Известен электрический кабель по авторскому свидетельству 547840, состоящий из нескольких отдельно изолированных жил, скрепленных посредством радиальных перемычек, составляющих единое целое с изоляционными оболочками жил, причем жилы расположены эксцентрично относительно своих оболочек со смещением к продольной оси кабеля. Недостатком такого кабеля является непрочность, а, следовательно, ненадежность, необходимость арматуры для подвешивания и связанная с этим трудоемкость монтажа. Технической задачей является создание малопарного кабеля для распределительных телефонных сетей, который может применяться без дополнительной подвесной и упрочняющей арматуры, позволяющий определять полярность подключения жил в паре без использования приборов. Технический результат достигается тем, что кабель выполнен из токоведущих медных жил и грузонесущего элемента, помещенных в общую оболочку. Одна из жил, являющаяся ключевой, обложена изоляцией с цветом, отличным от цвета оболочки. Остальные жилы и грузонесущий элемент могут быть обложены изоляцией с цветом, отличным от цвета изоляции ключевой жилы, а также совпадающим или не совпадающим с цветом оболочки. Грузонесущий элемент может быть выполнен из высокомодульного волокна либо стальной проволоки или троса. Для облегчения разделки кабеля оболочка может повторять форму жил и троса. Получили применение три модификации кабеля,различающиеся взаимным расположением жил и несущего элемента 1. Жилы кабеля и несущий элемент расположены в одной плоскости, причем несущий элемент расположен по одну сторону от жил. Ключевая жи 2 ла расположена с противоположной стороны от несущего элемента. 2. Жилы кабеля и несущий элемент расположены в одной плоскости, несущий элемент расположен между жил. 3. Для уменьшения парусности кабеля жилы и несущий элемент собраны в пучок. Достигаемым техническим результатом является исключение необходимости использования внешнего подвесного троса и другой кабельной арматуры при монтаже кабеля, а при использовании в качестве упрочняющего элемента высокомодульных нитей уменьшается масса кабеля, что увеличивает длину пролета между опорами, которая может быть увеличена при использовании кабеля 3-й модификации. Обкладка ключевой жилы изоляцией, по цвету отличающейся от оболочки, позволяет определять полярность подключения жил без использования приборов. Сущность полезной модели поясняется чертежом, где на фиг. 1, 2 и 3 показана модификация кабеля с изолированными несущим элементом и жилами, поперечный разрез. Жилы кабеля 1 и 2 и несущий элемент 3 обложены изоляцией 4, оболочка 5 повторяет форму поперечного сечения жил. Производство и эксплуатация кабеля на телефонных распредсетях Казахстана с 1996 года, подтвердили его востребованность и достижение технического результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Кабель для радиофикации и связи малопарный, содержащий токоведущие жилы, одна из которых является ключевой и несущий элемент, заключенные в общую оболочку, отличающийся тем, что ключевая жила обложена изоляцией с цветом, отличным от цвета оболочки, остальные жилы и несущий элемент могут быть обложены изоляцией с цветом, отличным от цвета изоляции ключевой жилы, а также совпадающим или не совпадающим с цветом оболочки, грузонесущий элемент выполнен из высокомодульного волокна либо стальной проволоки или троса, оболочка повторяет форму жил и несущего элемента в поперечном сечении либо может быть плоской. 2. Кабель для радиофикации и связи малопарный по п.1, отличающийся тем, что жилы кабеля и несущий элемент расположены в одной плоскости,несущий элемент расположен по одну сторону от жил, ключевая жила расположена с противоположной стороны от несущего элемента. 3. Кабель для радиофикации и связи малопарный по п.1, отличающийся тем, что жилы кабеля и несущий элемент расположены в одной плоскости,несущий элемент расположен между жил. 4. Кабель для радиофикации и связи малопарный по п.1, отличающийся тем, что жилы и несущий элемент собраны в пучок.
