Емкость для затворяемых жидкостью пищевых продуктов с крышкой из гибкого материала

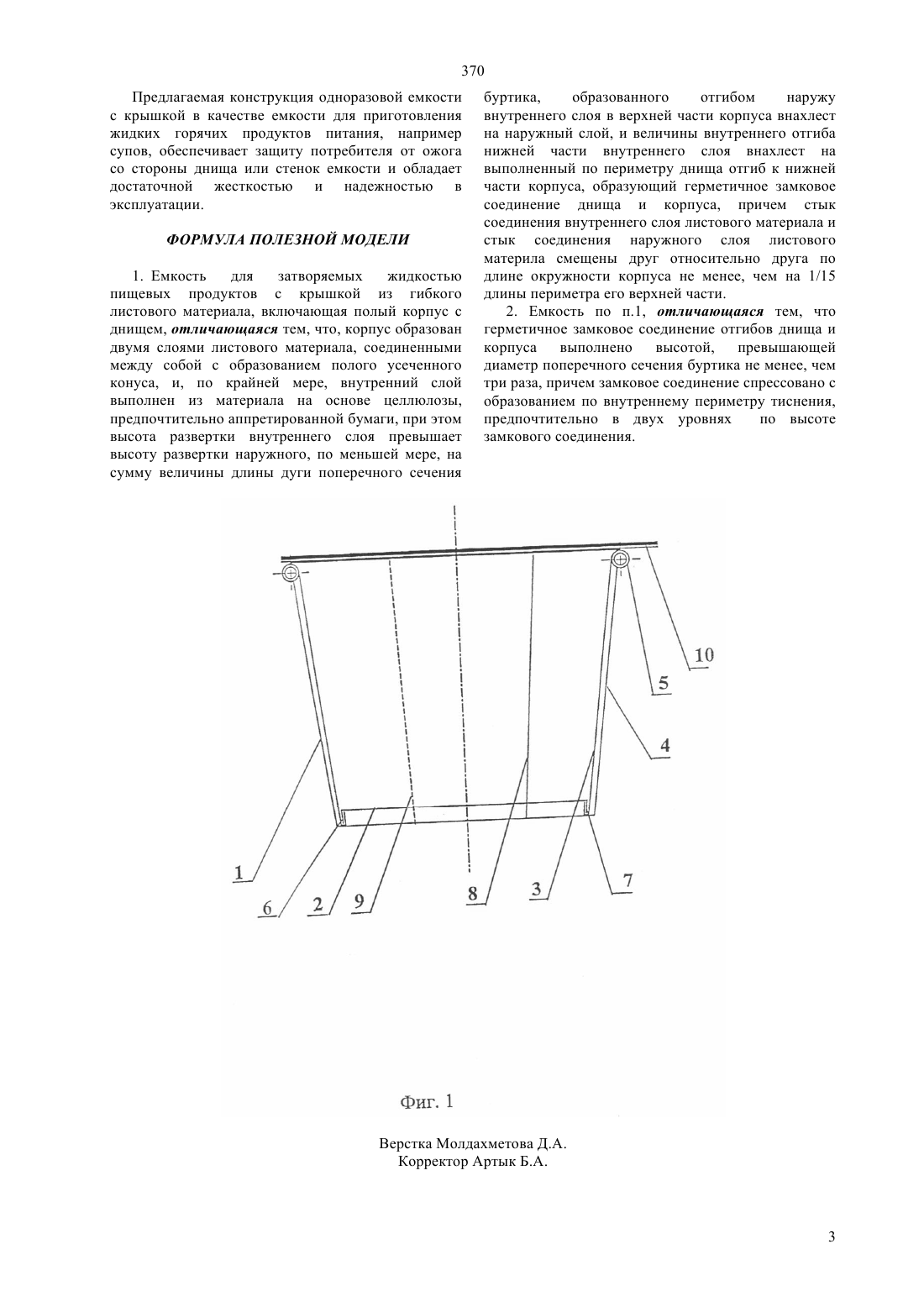

(51) 65 81/34 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ образован двумя слоями листового материала,соединенными между собой с образованием полого усеченного конуса, и, по крайней мере, внутренний слой выполнен из материала на основе целлюлозы,предпочтительно аппретированной бумаги, при этом высота развертки внутреннего слоя превышает высоту развертки наружного, по меньшей мере, на сумму величины длины дуги поперечного сечения буртика, образованного отгибом наружу внутреннего слоя в верхней части корпуса внахлест на наружный слой, и величины внутреннего отгиба нижней части внутреннего слоя внахлест на выполненный по периметру днища отгиб к нижней части корпуса, образующий герметичное замковое соединение днища и корпуса, причем стык соединения внутреннего слоя листового материала и стык соединения наружного слоя листового материала смещены друг относительно друга по длине окружности корпуса не менее, чем 1/15 длины периметра его верхней части.(54) ЕМКОСТЬ ДЛЯ ЗАТВОРЯЕМЫХ ЖИДКОСТЬЮ ПИЩЕВЫХ ПРОДУКТОВ С КРЫШКОЙ ИЗ ГИБКОГО МАТЕРИАЛА(57) Емкость для затворяемых жидкостью пищевых продуктов с крышкой из гибкого листового материала относится к области тары для длительного хранения закрытых в ней крышкой пищевых продуктов в сухом виде. Емкость включает полый корпус с днищем. Корпус 370 Полезная модель предлагает конструкцию одноразовой емкости и относится к области тары для длительного хранения закрытых в ней крышкой пищевых продуктов с соблюдением предъявляемых к ним гигиенических и санитарных требований,предпочтительно в сухом виде, обеспечивающем сохранение их сыпучих свойств до затворения(заливки) содержимого емкости жидкостью,например, горячей водой. Известна одноразовая емкость, используемая для питья и содержащая корпус, образованный дном и наклонно расположенной к нему боковой стенкой,на наружной поверхности дна имеется опорный кольцевой выступ, а краевой участок боковой стенки у открытого торца отбортован наружу, при этом, соотношение диаметров дна и открытого торца корпуса и его высоты составляет 11,42,5, а боковая стенка наклонена к плоскости дна под углом около 95 - (26910 1, 2003 г.). Известна одноразовая емкость в виде стакана,выполненного из упругого материала, содержащего цилиндрическую боковую стенку и дно и кольцевой элемент на внутренней поверхности дна, причем внутренний диаметр кольцевого элемента выполнен с возможностью плотной посадки на внешнюю цилиндрическую поверхность крышки сосуда - (33095 1, 2003 г.). Наиболее близкой из известных является одноразовая упаковка для сыпучего материала, выполненная в виде контейнера из полимерного материала с бортиком по периметру в верхней части и крышки из фольги, имеющей язычок для отрыва, соединенных термонагревом - (23559 1, 2002 г.). Известные конструкции одноразовых емкостей не обладают достаточной жесткостью и надежностью в эксплуатации при использовании их в качестве емкости для приготовления жидких горячих продуктов питания, например супов, и,кроме того, не обеспечивают достаточной защиты потребителя от ожога со стороны днища или стенок емкости. Техническим результатом настоящей полезной модели является повышение жесткости и надежности эксплуатации при использовании емкости для приготовления жидких горячих продуктов питания, например супов, с обеспечением защиты потребителя от ожога со стороны днища или стенок емкости. Технический результат достигается тем, что емкость для затворяемых жидкостью пищевых продуктов с крышкой из гибкого листового материала включает полый корпус с днищем,образованный двумя соединенными между собой с образованием полого усеченного конуса слоями листового материала, по крайней мере, внутренний из которых выполнен из материала на основе целлюлозы, предпочтительно аппретированной бумаги, при этом высота развертки внутреннего слоя превышает высоту развертки наружного, по меньшей мере, на сумму величины длины дуги поперечного сечения буртика, образованного отгибом наружу внутреннего слоя в верхней части корпуса внахлест на наружный слой, и величины 2 внутреннего отгиба нижней части внутреннего слоя внахлест на выполненный по периметру днища отгиб к нижней части корпуса, образующий герметичное замковое соединение днища и корпуса,причем стык соединения внутреннего слоя листового материала и стык соединения наружного слоя листового материала смещены друг относительно друга по длине окружности корпуса не менее, чем 1/15 длины периметра его верхней части. Кроме того, герметичное замковое соединение отгибов днища и корпуса выполнено высотой, превышающей диаметр поперечного сечения буртика не менее, чем в три раза, причем замковое соединение спрессовано с образованием по внутреннему периметру тиснения,предпочтительно в двух уровнях по высоте замкового соединения. На фиг. 1 изображен общий вид-разрез емкости для затворяемых жидкостью пищевых продуктов с крышкой из гибкого листового материала. Емкость для затворяемых жидкостью пищевых продуктов включает полый корпус 1 с днищем 2. Корпус 1 образован двумя соединенными между собой с образованием полого усеченного 5 конуса слоями внутренним 3 и наружным 4 листового материала, по крайней мере, внутренний 3 из которых выполнен из материала на основе целлюлозы, предпочтительно аппретированной бумаги. При этом высота развертки (листа заготовки) внутреннего 3 слоя превышает высоту развертки наружного 4, по меньшей мере, на сумму величины длины дуги поперечного сечения буртика 5, образованного отгибом наружу внутреннего 3 слоя в верхней части корпуса 1 внахлест на наружный 4 слой, и величины внутреннего отгиба нижней части внутреннего 4 слоя внахлест на выполненный по периметру днища 2 отгиб 6 к нижней части корпуса, образующий герметичное замковое соединение 7 днища 2 и корпуса 1. Стык 8 соединения внутреннего 3 слоя листового материала(линия стыка с внутренней стороны) и стык 9 соединения наружного слоя листового материала(линия стыка с наружной стороны) смещены друг относительно друга по длине окружности корпуса 1 не менее, чем 1/15 длины периметра его верхней части (этим обеспечивается надежность и герметичность соединения). Крышка 10 из гибкого листового материала имеет язычок для ее удаления. Герметичное замковое соединение отгибов 6 днища 2 и корпуса 1 выполнено высотой, превышающей диаметр поперечного сечения буртика 5 не менее,чем в три раза, чем обеспечивается необходимое соотношение жесткостей верхнего и нижнего контуров емкости при размещении в ней горячей жидкости, а также исключается контакт горячего днища с основанием, на которое установлен корпус 1. Этому способствует также и то, что замковое соединение (по форме фальца) 5 спрессовано с образованием по внутреннему периметру тиснения(рифлений), предпочтительно в двух уровнях по высоте замкового соединения, что повышает герметичность и жесткость соединения. 370 Предлагаемая конструкция одноразовой емкости с крышкой в качестве емкости для приготовления жидких горячих продуктов питания, например супов, обеспечивает защиту потребителя от ожога со стороны днища или стенок емкости и обладает достаточной жесткостью и надежностью в эксплуатации. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Емкость для затворяемых жидкостью пищевых продуктов с крышкой из гибкого листового материала, включающая полый корпус с днищем, отличающаяся тем, что, корпус образован двумя слоями листового материала, соединенными между собой с образованием полого усеченного конуса, и, по крайней мере, внутренний слой выполнен из материала на основе целлюлозы,предпочтительно аппретированной бумаги, при этом высота развертки внутреннего слоя превышает высоту развертки наружного, по меньшей мере, на сумму величины длины дуги поперечного сечения буртика,образованного отгибом наружу внутреннего слоя в верхней части корпуса внахлест на наружный слой, и величины внутреннего отгиба нижней части внутреннего слоя внахлест на выполненный по периметру днища отгиб к нижней части корпуса, образующий герметичное замковое соединение днища и корпуса, причем стык соединения внутреннего слоя листового материала и стык соединения наружного слоя листового материла смещены друг относительно друга по длине окружности корпуса не менее, чем на 1/15 длины периметра его верхней части. 2. Емкость по п.1, отличающаяся тем, что герметичное замковое соединение отгибов днища и корпуса выполнено высотой, превышающей диаметр поперечного сечения буртика не менее, чем три раза, причем замковое соединение спрессовано с образованием по внутреннему периметру тиснения,предпочтительно в двух уровнях по высоте замкового соединения.
