Запорно-регулирующая газовая арматура

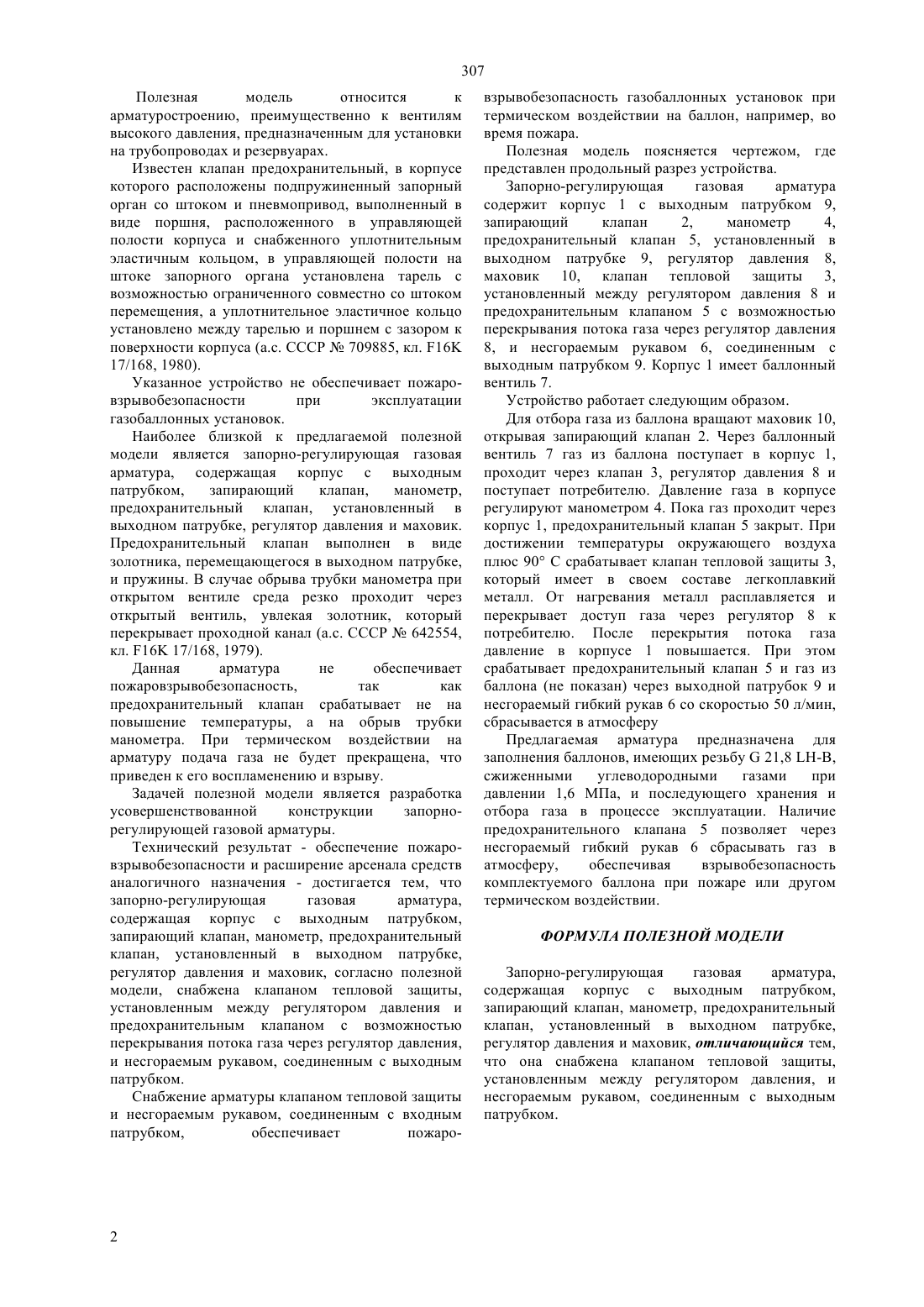

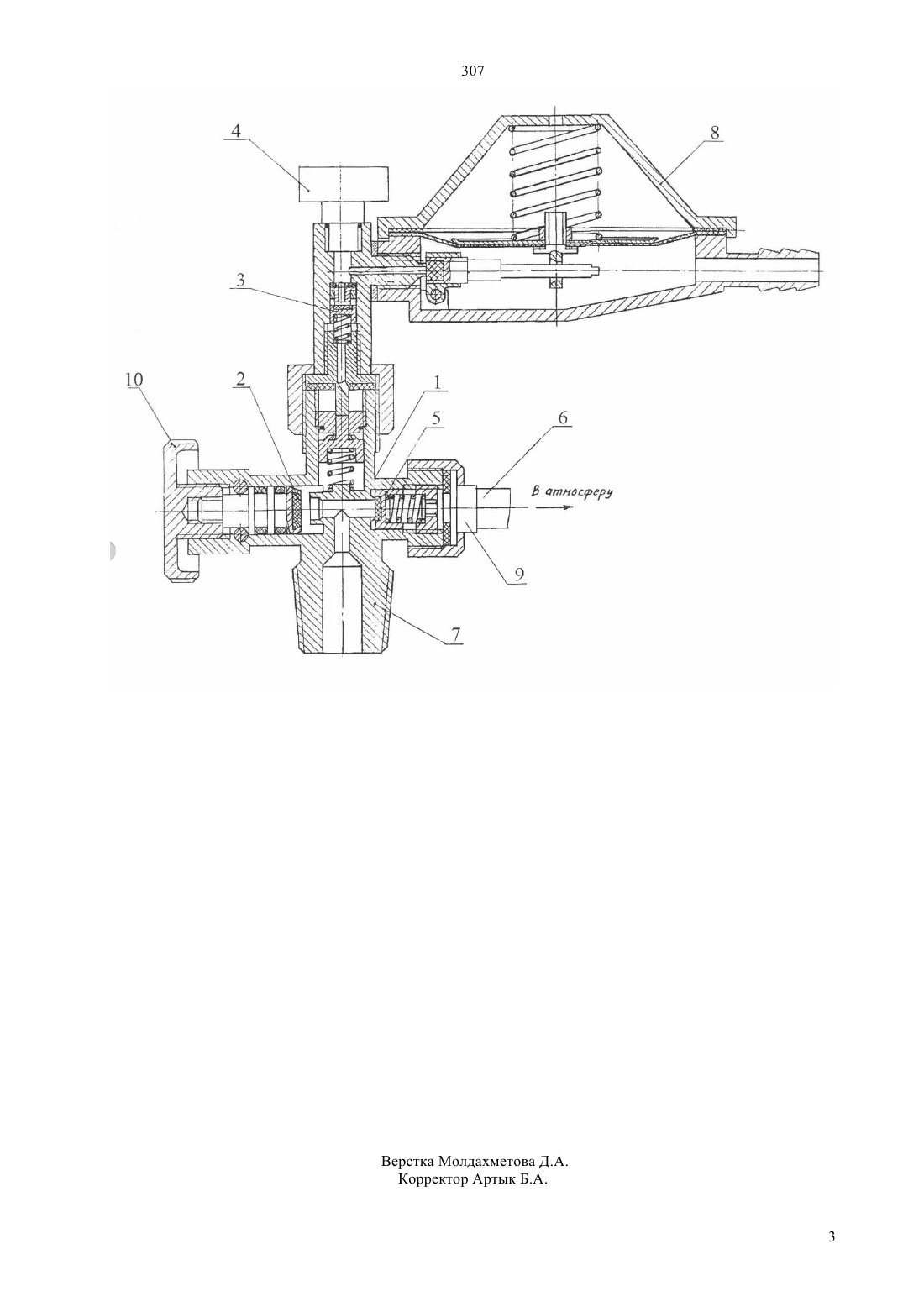

(51) 16 17/168 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат - обеспечение пожаровзрывобезопасности и расширение арсенала средств аналогичного назначения - достигается тем, что запорно-регулирующая газовая арматура,содержащая корпус с выходным патрубком,запирающий клапан, манометр, предохранительный клапан, установленный в выходном патрубке,регулятор давления и маховик, согласно полезной модели, снабжена клапаном тепловой защиты,установленным между регулятором давления и предохранительным клапаном с возможностью перекрывания потока газа через регулятор давления,и несгораемым рукавом, соединенным с выходным патрубком.(57) Полезная модель относится к арматуростроению, преимущественно к вентилям высокого давления, предназначенным для установки на трубопроводах и резервуарах. 307 Полезная модель относится к арматуростроению, преимущественно к вентилям высокого давления, предназначенным для установки на трубопроводах и резервуарах. Известен клапан предохранительный, в корпусе которого расположены подпружиненный запорный орган со штоком и пневмопривод, выполненный в виде поршня, расположенного в управляющей полости корпуса и снабженного уплотнительным эластичным кольцом, в управляющей полости на штоке запорного органа установлена тарель с возможностью ограниченного совместно со штоком перемещения, а уплотнительное эластичное кольцо установлено между тарелью и поршнем с зазором к поверхности корпуса (а.с. СССР 709885, кл. 16 17/168, 1980). Указанное устройство не обеспечивает пожаровзрывобезопасности при эксплуатации газобаллонных установок. Наиболее близкой к предлагаемой полезной модели является запорно-регулирующая газовая арматура, содержащая корпус с выходным патрубком,запирающий клапан,манометр,предохранительный клапан, установленный в выходном патрубке, регулятор давления и маховик. Предохранительный клапан выполнен в виде золотника, перемещающегося в выходном патрубке,и пружины. В случае обрыва трубки манометра при открытом вентиле среда резко проходит через открытый вентиль, увлекая золотник, который перекрывает проходной канал (а.с. СССР 642554,кл. 16 17/168, 1979). Данная арматура не обеспечивает пожаровзрывобезопасность,так как предохранительный клапан срабатывает не на повышение температуры, а на обрыв трубки манометра. При термическом воздействии на арматуру подача газа не будет прекращена, что приведен к его воспламенению и взрыву. Задачей полезной модели является разработка усовершенствованной конструкции запорнорегулирующей газовой арматуры. Технический результат - обеспечение пожаровзрывобезопасности и расширение арсенала средств аналогичного назначения - достигается тем, что запорно-регулирующая газовая арматура,содержащая корпус с выходным патрубком,запирающий клапан, манометр, предохранительный клапан, установленный в выходном патрубке,регулятор давления и маховик, согласно полезной модели, снабжена клапаном тепловой защиты,установленным между регулятором давления и предохранительным клапаном с возможностью перекрывания потока газа через регулятор давления,и несгораемым рукавом, соединенным с выходным патрубком. Снабжение арматуры клапаном тепловой защиты и несгораемым рукавом, соединенным с входным патрубком,обеспечивает пожаро 2 взрывобезопасность газобаллонных установок при термическом воздействии на баллон, например, во время пожара. Полезная модель поясняется чертежом, где представлен продольный разрез устройства. Запорно-регулирующая газовая арматура содержит корпус 1 с выходным патрубком 9,запирающий клапан 2,манометр 4,предохранительный клапан 5, установленный в выходном патрубке 9, регулятор давления 8,маховик 10, клапан тепловой защиты 3,установленный между регулятором давления 8 и предохранительным клапаном 5 с возможностью перекрывания потока газа через регулятор давления 8, и несгораемым рукавом 6, соединенным с выходным патрубком 9. Корпус 1 имеет баллонный вентиль 7. Устройство работает следующим образом. Для отбора газа из баллона вращают маховик 10,открывая запирающий клапан 2. Через баллонный вентиль 7 газ из баллона поступает в корпус 1,проходит через клапан 3, регулятор давления 8 и поступает потребителю. Давление газа в корпусе регулируют манометром 4. Пока газ проходит через корпус 1, предохранительный клапан 5 закрыт. При достижении температуры окружающего воздуха плюс 90 С срабатывает клапан тепловой защиты 3,который имеет в своем составе легкоплавкий металл. От нагревания металл расплавляется и перекрывает доступ газа через регулятор 8 к потребителю. После перекрытия потока газа давление в корпусе 1 повышается. При этом срабатывает предохранительный клапан 5 и газ из баллона (не показан) через выходной патрубок 9 и несгораемый гибкий рукав 6 со скоростью 50 л/мин,сбрасывается в атмосферу Предлагаемая арматура предназначена для заполнения баллонов, имеющих резьбу 21,8 -,сжиженными углеводородными газами при давлении 1,6 МПа, и последующего хранения и отбора газа в процессе эксплуатации. Наличие предохранительного клапана 5 позволяет через несгораемый гибкий рукав 6 сбрасывать газ в атмосферу,обеспечивая взрывобезопасность комплектуемого баллона при пожаре или другом термическом воздействии. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Запорно-регулирующая газовая арматура,содержащая корпус с выходным патрубком,запирающий клапан, манометр, предохранительный клапан, установленный в выходном патрубке,регулятор давления и маховик, отличающийся тем,что она снабжена клапаном тепловой защиты,установленным между регулятором давления, и несгораемым рукавом, соединенным с выходным патрубком.
