Щебеночно-мастичная асфальтобетонная смесь

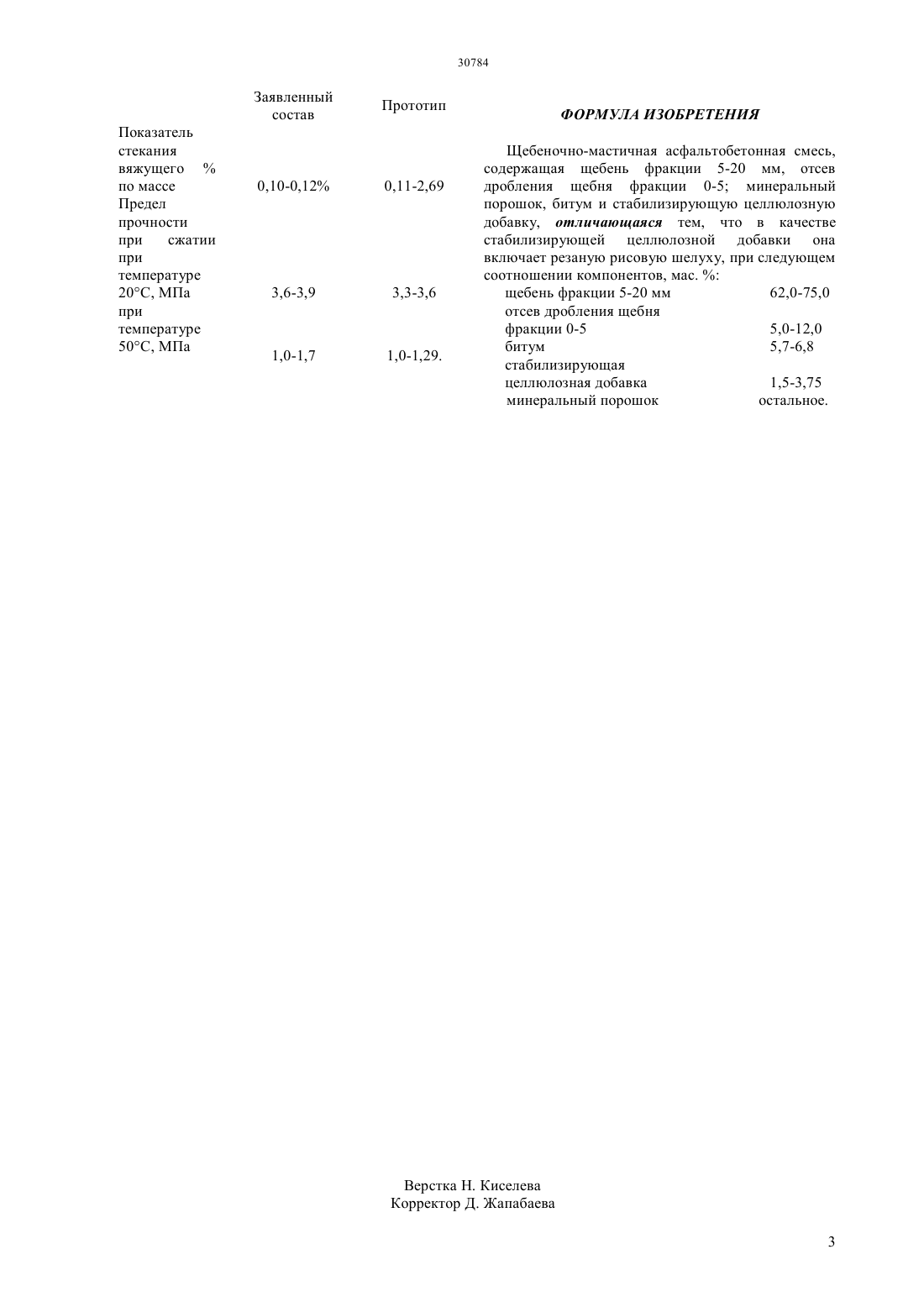

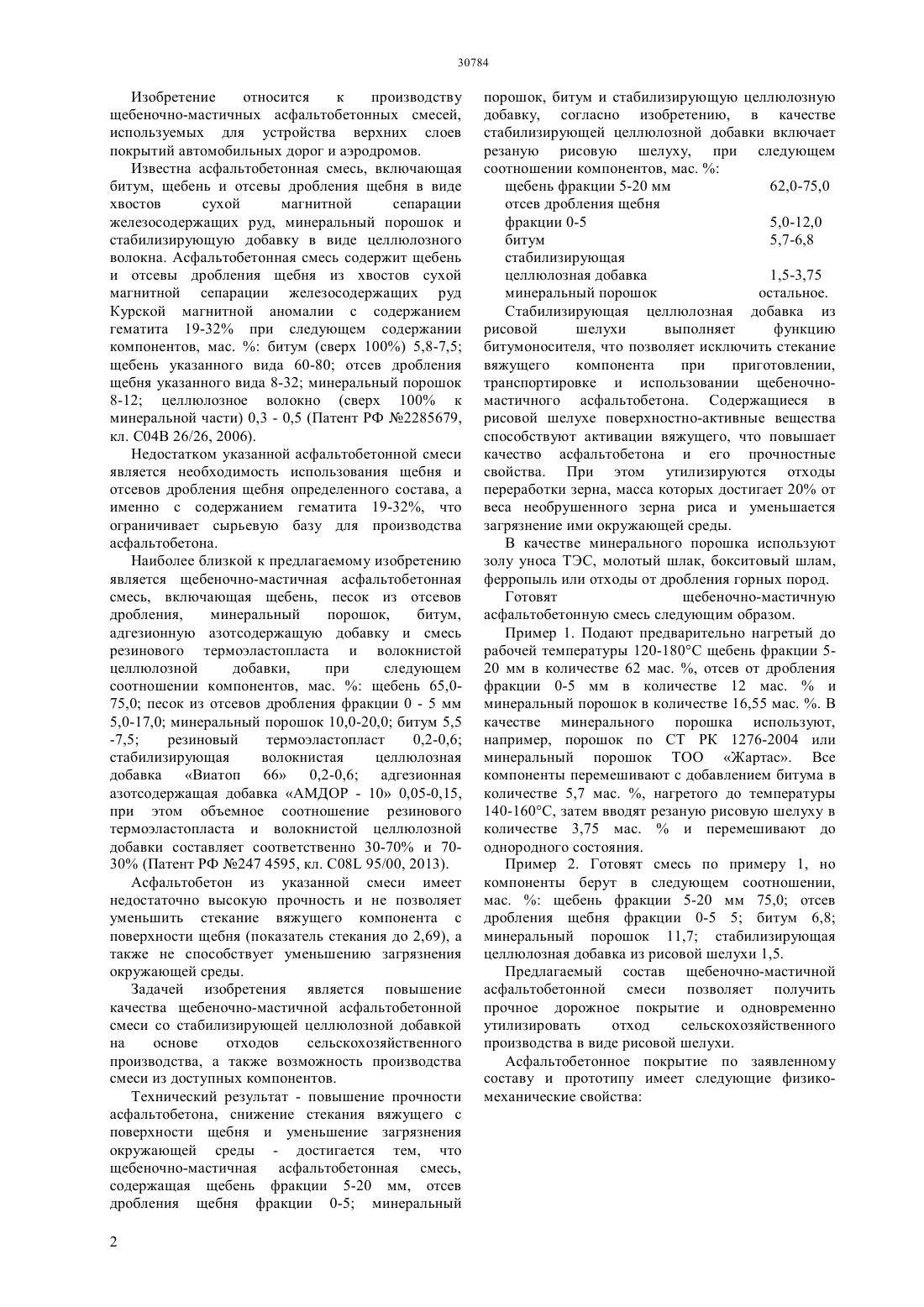

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат - повышение прочности асфальтобетона, снижение стекания вяжущего с поверхности щебня и уменьшение загрязнения окружающей среды - достигается тем, что щебеночно-мастичная асфальтобетонная смесь,содержащая щебень фракции 5-20 мм, отсев дробления щебня фракции 0-5 минеральный порошок, битум и стабилизирующую целлюлозную добавку, согласно изобретению, в качестве стабилизирующей целлюлозной добавки включает резаную рисовую шелуху, при следующем соотношении компонентов, мас.щебень фракции 5-20 мм 62,0-75,0 отсев дробления щебня фракции 0-5 5,0-12,0 битум 5,7-6,8 стабилизирующая целлюлозная добавка 1,5-3,75 минеральный порошок остальное.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Турсумуратов Мурат Туякович Исламов Варис Абубакирович Амирханов Жамаладин Абдиразакович Асматулаев Нурсултан Борисович Сухарников Юрий Иванович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС(57) Изобретение относится к производству щебеночно-мастичных асфальтобетонных смесей,используемых для устройства верхних слоев покрытий автомобильных дорог и аэродромов. Изобретение относится к производству щебеночно-мастичных асфальтобетонных смесей,используемых для устройства верхних слоев покрытий автомобильных дорог и аэродромов. Известна асфальтобетонная смесь, включающая битум, щебень и отсевы дробления щебня в виде хвостов сухой магнитной сепарации железосодержащих руд, минеральный порошок и стабилизирующую добавку в виде целлюлозного волокна. Асфальтобетонная смесь содержит щебень и отсевы дробления щебня из хвостов сухой магнитной сепарации железосодержащих руд Курской магнитной аномалии с содержанием гематита 19-32 при следующем содержании компонентов, мас.битум (сверх 100) 5,8-7,5 щебень указанного вида 60-80 отсев дробления щебня указанного вида 8-32 минеральный порошок 8-12 целлюлозное волокно (сверх 100 к минеральной части) 0,3 - 0,5 (Патент РФ 2285679,кл. С 04 В 26/26, 2006). Недостатком указанной асфальтобетонной смеси является необходимость использования щебня и отсевов дробления щебня определенного состава, а именно с содержанием гематита 19-32, что ограничивает сырьевую базу для производства асфальтобетона. Наиболее близкой к предлагаемому изобретению является щебеночно-мастичная асфальтобетонная смесь, включающая щебень, песок из отсевов дробления,минеральный порошок,битум,адгезионную азотсодержащую добавку и смесь резинового термоэластопласта и волокнистой целлюлозной добавки,при следующем соотношении компонентов, мас.щебень 65,075,0 песок из отсевов дробления фракции 0 - 5 мм 5,0-17,0 минеральный порошок 10,0-20,0 битум 5,5-7,5 резиновый термоэластопласт 0,2-0,6 стабилизирующая волокнистая целлюлозная добавка Виатоп 66 0,2-0,6 адгезионная азотсодержащая добавка АМДОР - 10 0,05-0,15,при этом объемное соотношение резинового термоэластопласта и волокнистой целлюлозной добавки составляет соответственно 30-70 и 7030 (Патент РФ 247 4595, кл. С 08 95/00, 2013). Асфальтобетон из указанной смеси имеет недостаточно высокую прочность и не позволяет уменьшить стекание вяжущего компонента с поверхности щебня (показатель стекания до 2,69), а также не способствует уменьшению загрязнения окружающей среды. Задачей изобретения является повышение качества щебеночно-мастичной асфальтобетонной смеси со стабилизирующей целлюлозной добавкой на основе отходов сельскохозяйственного производства, а также возможность производства смеси из доступных компонентов. Технический результат - повышение прочности асфальтобетона, снижение стекания вяжущего с поверхности щебня и уменьшение загрязнения окружающей среды - достигается тем, что щебеночно-мастичная асфальтобетонная смесь,содержащая щебень фракции 5-20 мм, отсев дробления щебня фракции 0-5 минеральный 2 порошок, битум и стабилизирующую целлюлозную добавку, согласно изобретению, в качестве стабилизирующей целлюлозной добавки включает резаную рисовую шелуху, при следующем соотношении компонентов, мас.щебень фракции 5-20 мм 62,0-75,0 отсев дробления щебня фракции 0-5 5,0-12,0 битум 5,7-6,8 стабилизирующая целлюлозная добавка 1,5-3,75 минеральный порошок остальное. Стабилизирующая целлюлозная добавка из рисовой шелухи выполняет функцию битумоносителя, что позволяет исключить стекание вяжущего компонента при приготовлении,транспортировке и использовании щебеночномастичного асфальтобетона. Содержащиеся в рисовой шелухе поверхностно-активные вещества способствуют активации вяжущего, что повышает качество асфальтобетона и его прочностные свойства. При этом утилизируются отходы переработки зерна, масса которых достигает 20 от веса необрушенного зерна риса и уменьшается загрязнение ими окружающей среды. В качестве минерального порошка используют золу уноса ТЭС, молотый шлак, бокситовый шлам,ферропыль или отходы от дробления горных пород. Готовят щебеночно-мастичную асфальтобетонную смесь следующим образом. Пример 1. Подают предварительно нагретый до рабочей температуры 120-180 С щебень фракции 520 мм в количестве 62 мас. , отсев от дробления фракции 0-5 мм в количестве 12 мас.и минеральный порошок в количестве 16,55 мас. . В качестве минерального порошка используют,например, порошок по СТ РК 1276-2004 или минеральный порошок ТОО Жартас. Все компоненты перемешивают с добавлением битума в количестве 5,7 мас. , нагретого до температуры 140-160 С, затем вводят резаную рисовую шелуху в количестве 3,75 мас.и перемешивают до однородного состояния. Пример 2. Готовят смесь по примеру 1, но компоненты берут в следующем соотношении,мас.щебень фракции 5-20 мм 75,0 отсев дробления щебня фракции 0-5 5 битум 6,8 минеральный порошок 11,7 стабилизирующая целлюлозная добавка из рисовой шелухи 1,5. Предлагаемый состав щебеночно-мастичной асфальтобетонной смеси позволяет получить прочное дорожное покрытие и одновременно утилизировать отход сельскохозяйственного производства в виде рисовой шелухи. Асфальтобетонное покрытие по заявленному составу и прототипу имеет следующие физикомеханические свойства Заявленный состав Показатель стекания вяжущегопо массе Предел прочности при сжатии при температуре 20 С, МПа при температуре 50 С, МПа ФОРМУЛА ИЗОБРЕТЕНИЯ Щебеночно-мастичная асфальтобетонная смесь,содержащая щебень фракции 5-20 мм, отсев дробления щебня фракции 0-5 минеральный порошок, битум и стабилизирующую целлюлозную добавку, отличающаяся тем, что в качестве стабилизирующей целлюлозной добавки она включает резаную рисовую шелуху, при следующем соотношении компонентов, ма.щебень фракции 5-20 мм 62,0-75,0 отсев дробления щебня фракции 0-5 5,0-12,0 битум 5,7-6,8 стабилизирующая целлюлозная добавка 1,5-3,75 минеральный порошок остальное.
