Щебеночно-мастичная асфальтобетонная смесь

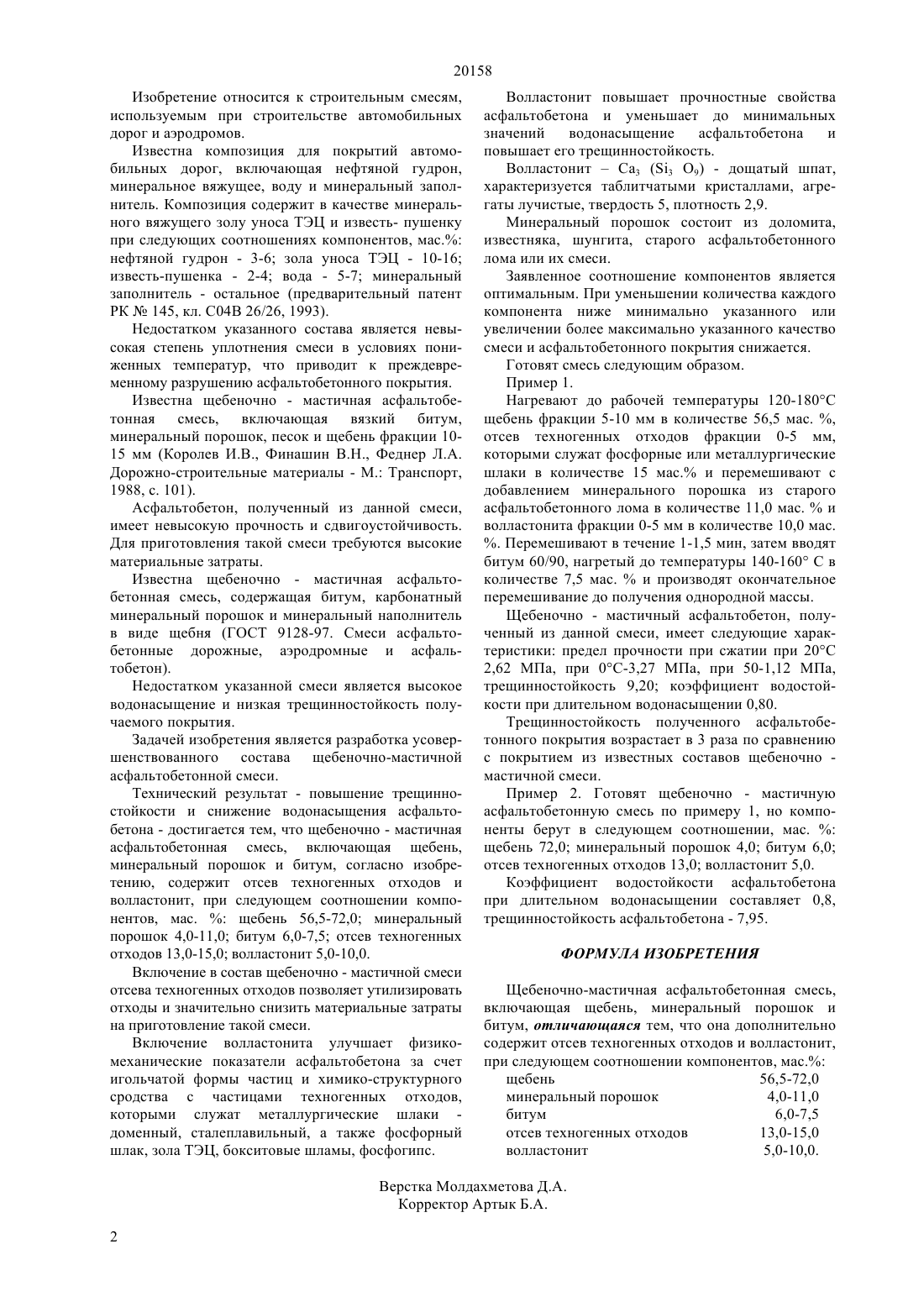

(51) 04 26/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительным смесям, используемым при строительстве автомобильных дорог и аэродромов. Технический результат - повышение трещинностойкости и снижение водонасыщения асфальтобетона - достигается тем, что щебеночномастичная асфальтобетонная смесь, включающая щебень,минеральный порошок и битум, согласно изобретению, дополнительно содержит отсев техногенных отходов и волластонит, при следующем соотношении компонентов, мас.щебень 56,572,0 минеральный порошок 4,0-11,0 битум 6,0-7,5 отсев техногенных отходов 13,0-15,0 волластонит 5,0-10,0.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Бакунович Азнавур Борисович Левинтов Борис Львович Черноглазова Татьяна Викторовна(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский и проектный институт дорожно-транспортных проблем ДОРТРАНС 20158 Изобретение относится к строительным смесям,используемым при строительстве автомобильных дорог и аэродромов. Известна композиция для покрытий автомобильных дорог, включающая нефтяной гудрон,минеральное вяжущее, воду и минеральный заполнитель. Композиция содержит в качестве минерального вяжущего золу уноса ТЭЦ и известь- пушенку при следующих соотношениях компонентов, мас. нефтяной гудрон - 3-6 зола уноса ТЭЦ - 10-16 известь-пушенка - 2-4 вода - 5-7 минеральный заполнитель - остальное (предварительный патент РК 145, кл. С 04 В 26/26, 1993). Недостатком указанного состава является невысокая степень уплотнения смеси в условиях пониженных температур, что приводит к преждевременному разрушению асфальтобетонного покрытия. Известна щебеночно - мастичная асфальтобетонная смесь, включающая вязкий битум,минеральный порошок, песок и щебень фракции 1015 мм (Королев И.В., Финашин В.Н., Феднер Л.А. Дорожно-строительные материалы - М. Транспорт,1988, с. 101). Асфальтобетон, полученный из данной смеси,имеет невысокую прочность и сдвигоустойчивость. Для приготовления такой смеси требуются высокие материальные затраты. Известна щебеночно - мастичная асфальтобетонная смесь, содержащая битум, карбонатный минеральный порошок и минеральный наполнитель в виде щебня (ГОСТ 9128-97. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон). Недостатком указанной смеси является высокое водонасыщение и низкая трещинностойкость получаемого покрытия. Задачей изобретения является разработка усовершенствованного состава щебеночно-мастичной асфальтобетонной смеси. Технический результат - повышение трещинностойкости и снижение водонасыщения асфальтобетона - достигается тем, что щебеночно - мастичная асфальтобетонная смесь, включающая щебень,минеральный порошок и битум, согласно изобретению, содержит отсев техногенных отходов и волластонит, при следующем соотношении компонентов, мас.щебень 56,5-72,0 минеральный порошок 4,0-11,0 битум 6,0-7,5 отсев техногенных отходов 13,0-15,0 волластонит 5,0-10,0. Включение в состав щебеночно - мастичной смеси отсева техногенных отходов позволяет утилизировать отходы и значительно снизить материальные затраты на приготовление такой смеси. Включение волластонита улучшает физикомеханические показатели асфальтобетона за счет игольчатой формы частиц и химико-структурного сродства с частицами техногенных отходов,которыми служат металлургические шлаки доменный, сталеплавильный, а также фосфорный шлак, зола ТЭЦ, бокситовые шламы, фосфогипс. Волластонит повышает прочностные свойства асфальтобетона и уменьшает до минимальных значений водонасыщение асфальтобетона и повышает его трещинностойкость. ВолластонитСа 3 (3 9) - дощатый шпат,характеризуется таблитчатыми кристаллами, агрегаты лучистые, твердость 5, плотность 2,9. Минеральный порошок состоит из доломита,известняка, шунгита, старого асфальтобетонного лома или их смеси. Заявленное соотношение компонентов является оптимальным. При уменьшении количества каждого компонента ниже минимально указанного или увеличении более максимально указанного качество смеси и асфальтобетонного покрытия снижается. Готовят смесь следующим образом. Пример 1. Нагревают до рабочей температуры 120-180 С щебень фракции 5-10 мм в количестве 56,5 мас. ,отсев техногенных отходов фракции 0-5 мм,которыми служат фосфорные или металлургические шлаки в количестве 15 мас. и перемешивают с добавлением минерального порошка из старого асфальтобетонного лома в количестве 11,0 мас.и волластонита фракции 0-5 мм в количестве 10,0 мас.. Перемешивают в течение 1-1,5 мин, затем вводят битум 60/90, нагретый до температуры 140-160 С в количестве 7,5 мас.и производят окончательное перемешивание до получения однородной массы. Щебеночно - мастичный асфальтобетон, полученный из данной смеси, имеет следующие характеристики предел прочности при сжатии при 20 С 2,62 МПа, при 0 С-3,27 МПа, при 50-1,12 МПа,трещинностойкость 9,20 коэффициент водостойкости при длительном водонасыщении 0,80. Трещинностойкость полученного асфальтобетонного покрытия возрастает в 3 раза по сравнению с покрытием из известных составов щебеночно мастичной смеси. Пример 2. Готовят щебеночно - мастичную асфальтобетонную смесь по примеру 1, но компоненты берут в следующем соотношении, мас.щебень 72,0 минеральный порошок 4,0 битум 6,0 отсев техногенных отходов 13,0 волластонит 5,0. Коэффициент водостойкости асфальтобетона при длительном водонасыщении составляет 0,8,трещинностойкость асфальтобетона - 7,95. ФОРМУЛА ИЗОБРЕТЕНИЯ Щебеночно-мастичная асфальтобетонная смесь,включающая щебень, минеральный порошок и битум, отличающаяся тем, что она дополнительно содержит отсев техногенных отходов и волластонит,при следующем соотношении компонентов, мас. щебень 56,5-72,0 минеральный порошок 4,0-11,0 битум 6,0-7,5 отсев техногенных отходов 13,0-15,0 волластонит 5,0-10,0.
