Щебеночно-мастичная асфальтобетонная смесь (варианты)

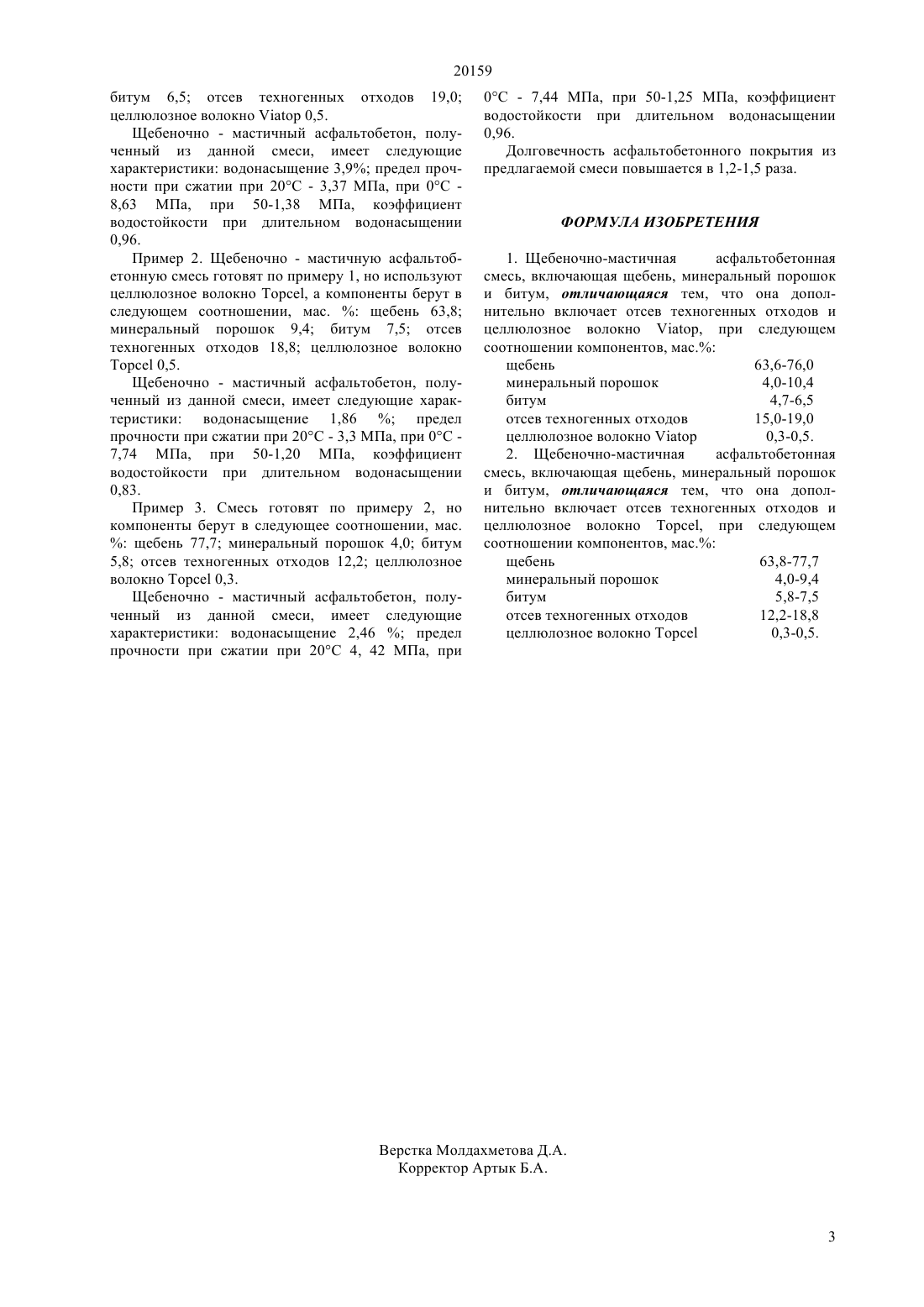

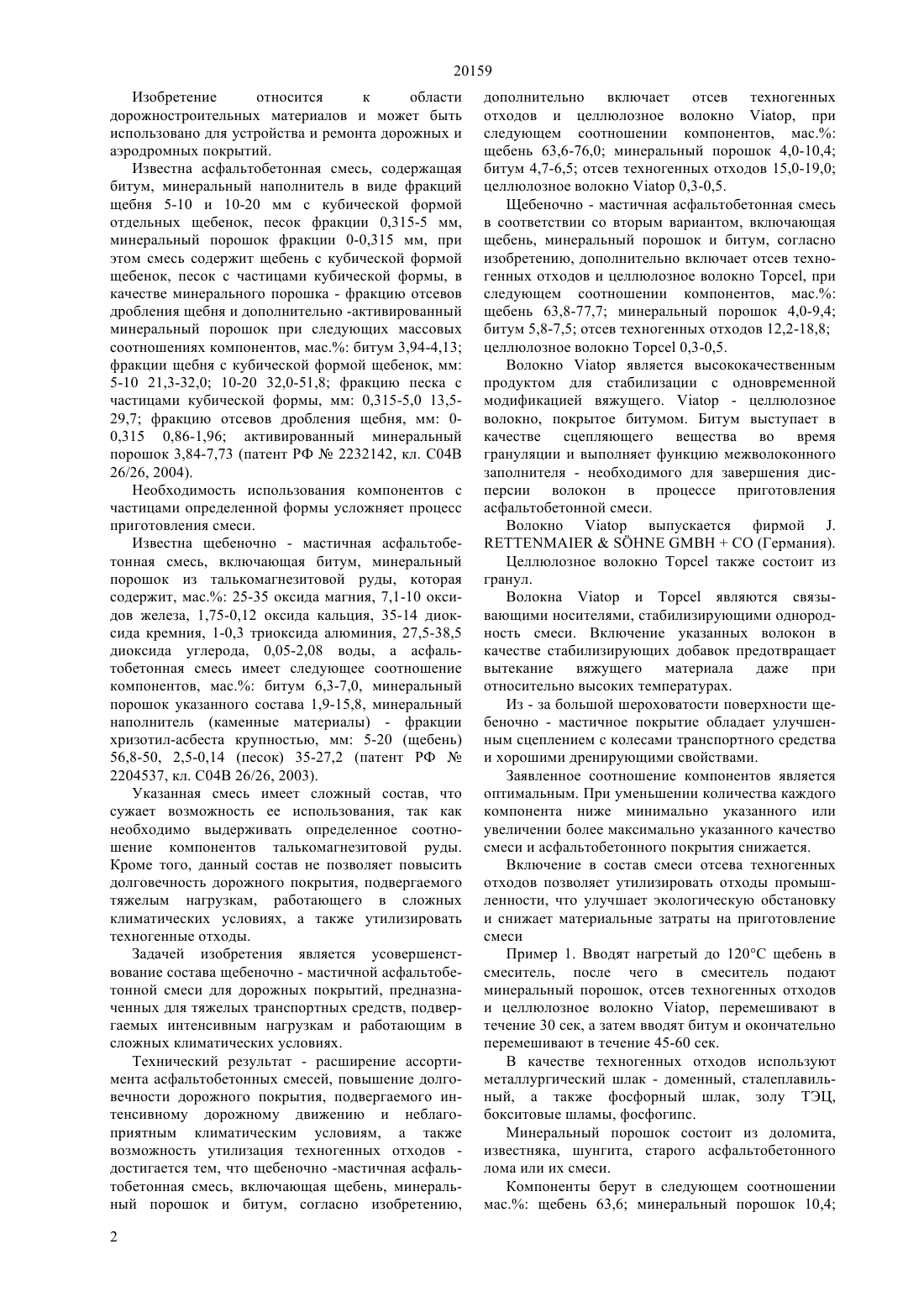

(51) 04 26/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ интенсивному дорожному движению и неблагоприятным климатическим условиям, а также возможность утилизация техногенных отходов достигается тем, что щебеночно - мастичная асфальтобетонная смесь, включающая щебень, минеральный порошок и битум, согласно изобретению,дополнительно включает отсев техногенных отходов и целлюлозное волокно , при следующем соотношении компонентов, мас. щебень 63,6-76,0 минеральный порошок 4,0-10,4 битум 4,7-6,5 отсев техногенных отходов 15,0-19,0 целлюлозное волокно 0,3-0,5. Щебеночно - мастичная асфальтобетонная смесь в соответствии со вторым вариантом, включающая щебень, минеральный порошок и битум, согласно изобретению, дополнительно включает отсев техногенных отходов и целлюлозное волокно, при следующем соотношении компонентов,мас. щебень 63,8-77,7 минеральный порошок 4,09,4 битум 5,8-7,5 отсев техногенных отходов 12,218,8 целлюлозное волокно 0,3-0,5.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Бакунович Азнавур Борисович Езмахунов Рустам Розахунович Исаев Евгений Олегович(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский и проектный институт дорожно-транспортных проблем ДОРТРАНС(57) Изобретение относится к области дорожностроительных материалов и может быть использовано для устройства и ремонта дорожных и аэродромных покрытий. Технический результат - расширение ассортимента асфальтобетонных смесей, повышение долговечности дорожного покрытия, подвергаемого 20159 Изобретение относится к области дорожностроительных материалов и может быть использовано для устройства и ремонта дорожных и аэродромных покрытий. Известна асфальтобетонная смесь, содержащая битум, минеральный наполнитель в виде фракций щебня 5-10 и 10-20 мм с кубической формой отдельных щебенок, песок фракции 0,315-5 мм,минеральный порошок фракции 0-0,315 мм, при этом смесь содержит щебень с кубической формой щебенок, песок с частицами кубической формы, в качестве минерального порошка - фракцию отсевов дробления щебня и дополнительно -активированный минеральный порошок при следующих массовых соотношениях компонентов, мас. битум 3,94-4,13 фракции щебня с кубической формой щебенок, мм 5-10 21,3-32,0 10-20 32,0-51,8 фракцию песка с частицами кубической формы, мм 0,315-5,0 13,529,7 фракцию отсевов дробления щебня, мм 00,315 0,86-1,96 активированный минеральный порошок 3,84-7,73 (патент РФ 2232142, кл. С 04 В 26/26, 2004). Необходимость использования компонентов с частицами определенной формы усложняет процесс приготовления смеси. Известна щебеночно - мастичная асфальтобетонная смесь, включающая битум, минеральный порошок из талькомагнезитовой руды, которая содержит, мас. 25-35 оксида магния, 7,1-10 оксидов железа, 1,75-0,12 оксида кальция, 35-14 диоксида кремния, 1-0,3 триоксида алюминия, 27,5-38,5 диоксида углерода, 0,05-2,08 воды, а асфальтобетонная смесь имеет следующее соотношение компонентов, мас. битум 6,3-7,0, минеральный порошок указанного состава 1,9-15,8, минеральный наполнитель (каменные материалы) - фракции хризотил-асбеста крупностью, мм 5-20 (щебень) 56,8-50, 2,5-0,14 (песок) 35-27,2 (патент РФ 2204537, кл. С 04 В 26/26, 2003). Указанная смесь имеет сложный состав, что сужает возможность ее использования, так как необходимо выдерживать определенное соотношение компонентов талькомагнезитовой руды. Кроме того, данный состав не позволяет повысить долговечность дорожного покрытия, подвергаемого тяжелым нагрузкам, работающего в сложных климатических условиях, а также утилизировать техногенные отходы. Задачей изобретения является усовершенствование состава щебеночно - мастичной асфальтобетонной смеси для дорожных покрытий, предназначенных для тяжелых транспортных средств, подвергаемых интенсивным нагрузкам и работающим в сложных климатических условиях. Технический результат - расширение ассортимента асфальтобетонных смесей, повышение долговечности дорожного покрытия, подвергаемого интенсивному дорожному движению и неблагоприятным климатическим условиям, а также возможность утилизация техногенных отходов достигается тем, что щебеночно -мастичная асфальтобетонная смесь, включающая щебень, минеральный порошок и битум, согласно изобретению,2 дополнительно включает отсев техногенных отходов и целлюлозное волокно , при следующем соотношении компонентов, мас. щебень 63,6-76,0 минеральный порошок 4,0-10,4 битум 4,7-6,5 отсев техногенных отходов 15,0-19,0 целлюлозное волокно 0,3-0,5. Щебеночно - мастичная асфальтобетонная смесь в соответствии со вторым вариантом, включающая щебень, минеральный порошок и битум, согласно изобретению, дополнительно включает отсев техногенных отходов и целлюлозное волокно , при следующем соотношении компонентов, мас. щебень 63,8-77,7 минеральный порошок 4,0-9,4 битум 5,8-7,5 отсев техногенных отходов 12,2-18,8 целлюлозное волокно 0,3-0,5. Волокноявляется высококачественным продуктом для стабилизации с одновременной модификацией вяжущего.- целлюлозное волокно, покрытое битумом. Битум выступает в качестве сцепляющего вещества во время грануляции и выполняет функцию межволоконного заполнителя - необходимого для завершения дисперсии волокон в процессе приготовления асфальтобетонной смеси. Волокновыпускается фирмой .(Германия). Целлюлозное волокнотакже состоит из гранул. Волокнаиявляются связывающими носителями, стабилизирующими однородность смеси. Включение указанных волокон в качестве стабилизирующих добавок предотвращает вытекание вяжущего материала даже при относительно высоких температурах. Из - за большой шероховатости поверхности щебеночно - мастичное покрытие обладает улучшенным сцеплением с колесами транспортного средства и хорошими дренирующими свойствами. Заявленное соотношение компонентов является оптимальным. При уменьшении количества каждого компонента ниже минимально указанного или увеличении более максимально указанного качество смеси и асфальтобетонного покрытия снижается. Включение в состав смеси отсева техногенных отходов позволяет утилизировать отходы промышленности, что улучшает экологическую обстановку и снижает материальные затраты на приготовление смеси Пример 1. Вводят нагретый до 120 С щебень в смеситель, после чего в смеситель подают минеральный порошок, отсев техногенных отходов и целлюлозное волокно , перемешивают в течение 30 сек, а затем вводят битум и окончательно перемешивают в течение 45-60 сек. В качестве техногенных отходов используют металлургический шлак - доменный, сталеплавильный, а также фосфорный шлак, золу ТЭЦ,бокситовые шламы, фосфогипс. Минеральный порошок состоит из доломита,известняка, шунгита, старого асфальтобетонного лома или их смеси. Компоненты берут в следующем соотношении мас. щебень 63,6 минеральный порошок 10,4 20159 битум 6,5 отсев техногенных отходов 19,0 целлюлозное волокно 0,5. Щебеночно - мастичный асфальтобетон, полученный из данной смеси, имеет следующие характеристики водонасыщение 3,9 предел прочности при сжатии при 20 С - 3,37 МПа, при 0 С 8,63 МПа, при 50-1,38 МПа, коэффициент водостойкости при длительном водонасыщении 0,96. Пример 2. Щебеночно - мастичную асфальтобетонную смесь готовят по примеру 1, но используют целлюлозное волокно , а компоненты берут в следующем соотношении, мас.щебень 63,8 минеральный порошок 9,4 битум 7,5 отсев техногенных отходов 18,8 целлюлозное волокно 0,5. Щебеночно - мастичный асфальтобетон, полученный из данной смеси, имеет следующие характеристики водонасыщение 1,86 предел прочности при сжатии при 20 С - 3,3 МПа, при 0 С 7,74 МПа, при 50-1,20 МПа, коэффициент водостойкости при длительном водонасыщении 0,83. Пример 3. Смесь готовят по примеру 2, но компоненты берут в следующее соотношении, мас.щебень 77,7 минеральный порошок 4,0 битум 5,8 отсев техногенных отходов 12,2 целлюлозное волокно 0,3. Щебеночно - мастичный асфальтобетон, полученный из данной смеси, имеет следующие характеристики водонасыщение 2,46 предел прочности при сжатии при 20 С 4, 42 МПа, при 0 С - 7,44 МПа, при 50-1,25 МПа, коэффициент водостойкости при длительном водонасыщении 0,96. Долговечность асфальтобетонного покрытия из предлагаемой смеси повышается в 1,2-1,5 раза. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Щебеночно-мастичная асфальтобетонная смесь, включающая щебень, минеральный порошок и битум, отличающаяся тем, что она дополнительно включает отсев техногенных отходов и целлюлозное волокно , при следующем соотношении компонентов, мас. щебень 63,6-76,0 минеральный порошок 4,0-10,4 битум 4,7-6,5 отсев техногенных отходов 15,0-19,0 целлюлозное волокно 0,3-0,5. 2. Щебеночно-мастичная асфальтобетонная смесь, включающая щебень, минеральный порошок и битум, отличающаяся тем, что она дополнительно включает отсев техногенных отходов и целлюлозное волокно , при следующем соотношении компонентов, мас. щебень 63,8-77,7 минеральный порошок 4,0-9,4 битум 5,8-7,5 отсев техногенных отходов 12,2-18,8 целлюлозное волокно 0,3-0,5.
