Ключ трещоточный

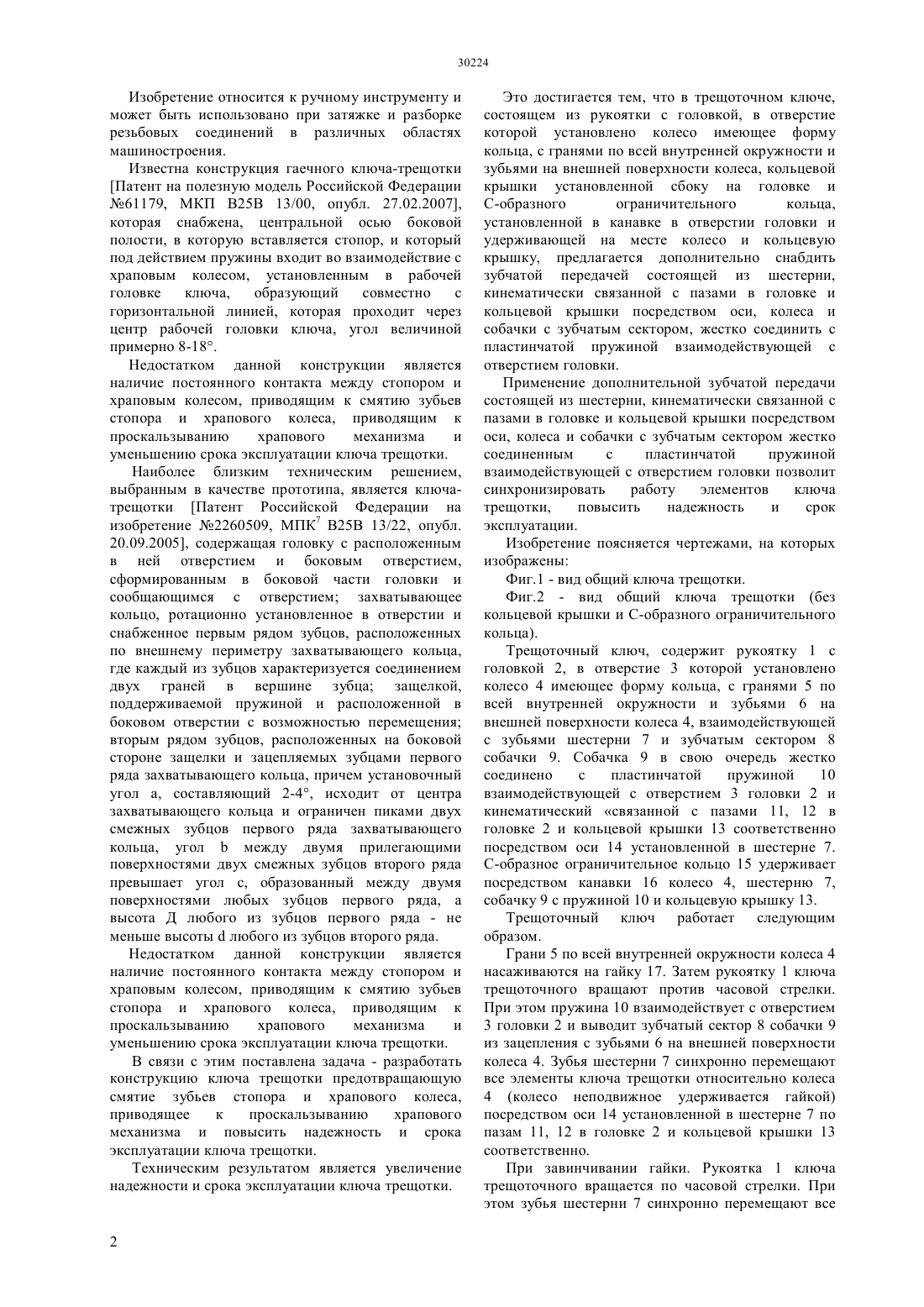

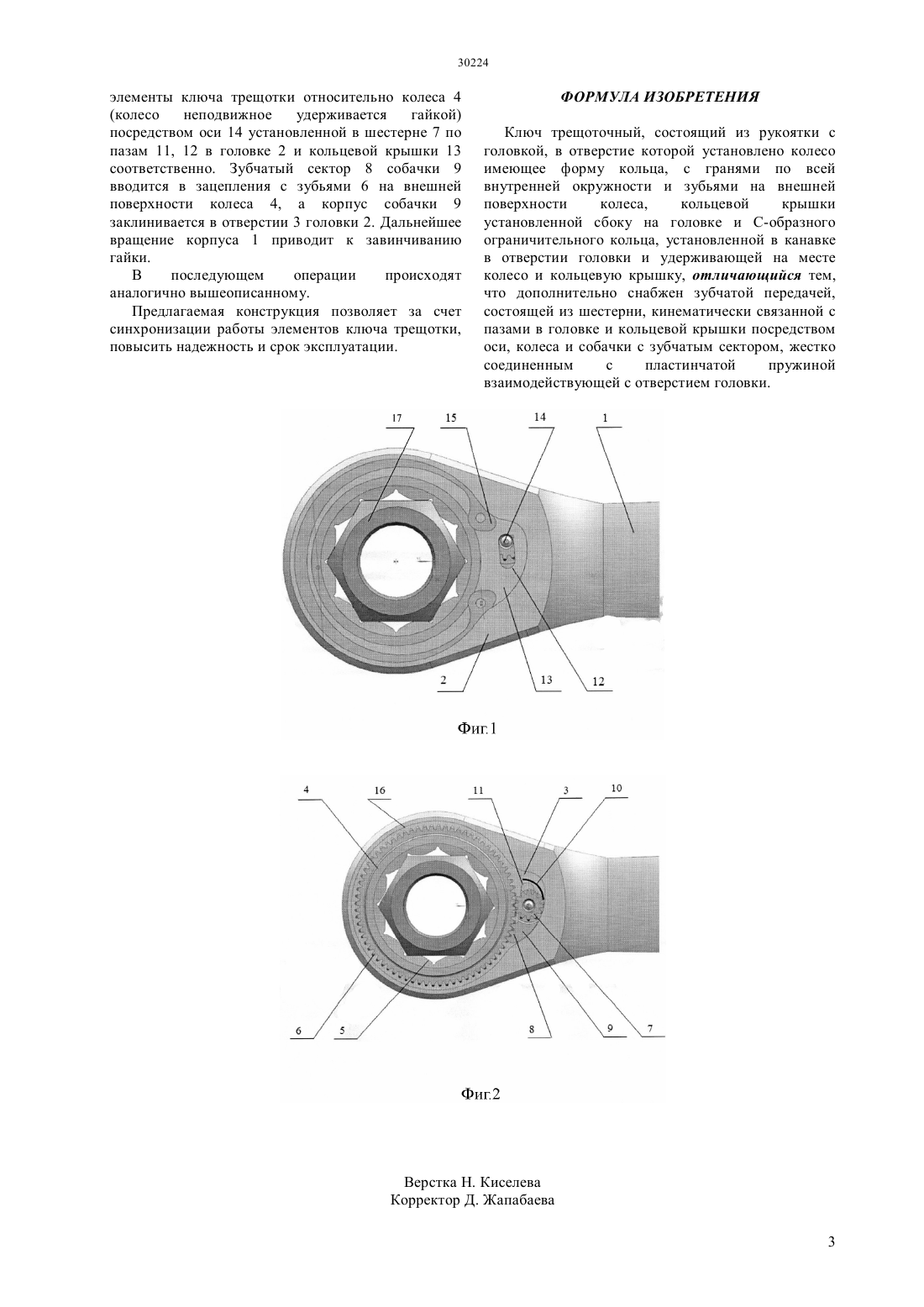

(51) 25 13/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что в трещоточном ключе,состоящем из рукоятки 1 с головкой 2, в отверстие 3 которой установлено колесо 4 имеющее форму кольца, с гранями 5 по всей внутренней окружности и зубьями 6 на внешней поверхности колеса 4,кольцевой крышки 13 установленной сбоку на головке 2 и С-образного ограничительного кольца 15, установленной в канавке 16 в отверстии головки 3 и удерживающей на месте колесо 4 и кольцевую крышку 13, предлагается дополнительно снабдить зубчатой передачей состоящей из шестерни 7,кинематически связанной с пазами 11, 12 в головке 2 и кольцевой крышки 13 посредством оси 14,колеса 4 и собачки 9 с зубчатым сектором 8, жестко соединить с пластинчатой пружиной 10 взаимодействующей с отверстием головки 2.(72) Кажкенов Айбек Зекешевич Пышной Владимир Юрьевич Акимов Мухамедхали Мансурович(73) Товарищество с ограниченной ответственностью Конструкторское бюро транспортного машиностроения(57) Изобретение относится к ручному инструменту и может быть использовано при затяжке и разборке резьбовых соединений в различных Техническим результатом является увеличение надежности и срока эксплуатации ключа трещотки. Изобретение относится к ручному инструменту и может быть использовано при затяжке и разборке резьбовых соединений в различных областях машиностроения. Известна конструкция гаечного ключа-трещотки Патент на полезную модель Российской Федерации 61179, МКП В 25 В 13/00, опубл. 27.02.2007,которая снабжена, центральной осью боковой полости, в которую вставляется стопор, и который под действием пружины входит во взаимодействие с храповым колесом, установленным в рабочей головке ключа,образующий совместно с горизонтальной линией, которая проходит через центр рабочей головки ключа, угол величиной примерно 8-18. Недостатком данной конструкции является наличие постоянного контакта между стопором и храповым колесом, приводящим к смятию зубьев стопора и храпового колеса, приводящим к проскальзыванию храпового механизма и уменьшению срока эксплуатации ключа трещотки. Наиболее близким техническим решением,выбранным в качестве прототипа, является ключатрещотки Патент Российской Федерации на изобретение 2260509, МПК 7 В 25 В 13/22, опубл. 20.09.2005, содержащая головку с расположенным в ней отверстием и боковым отверстием,сформированным в боковой части головки и сообщающимся с отверстием захватывающее кольцо, ротационно установленное в отверстии и снабженное первым рядом зубцов, расположенных по внешнему периметру захватывающего кольца,где каждый из зубцов характеризуется соединением двух граней в вершине зубца защелкой,поддерживаемой пружиной и расположенной в боковом отверстии с возможностью перемещения вторым рядом зубцов, расположенных на боковой стороне защелки и зацепляемых зубцами первого ряда захватывающего кольца, причем установочный угол а, составляющий 2-4, исходит от центра захватывающего кольца и ограничен пиками двух смежных зубцов первого ряда захватывающего кольца, уголмежду двумя прилегающими поверхностями двух смежных зубцов второго ряда превышает угол с, образованный между двумя поверхностями любых зубцов первого ряда, а высота Д любого из зубцов первого ряда - не меньше высотылюбого из зубцов второго ряда. Недостатком данной конструкции является наличие постоянного контакта между стопором и храповым колесом, приводящим к смятию зубьев стопора и храпового колеса, приводящим к проскальзыванию храпового механизма и уменьшению срока эксплуатации ключа трещотки. В связи с этим поставлена задача - разработать конструкцию ключа трещотки предотвращающую смятие зубьев стопора и храпового колеса,приводящее к проскальзыванию храпового механизма и повысить надежность и срока эксплуатации ключа трещотки. Техническим результатом является увеличение надежности и срока эксплуатации ключа трещотки. Это достигается тем, что в трещоточном ключе,состоящем из рукоятки с головкой, в отверстие которой установлено колесо имеющее форму кольца, с гранями по всей внутренней окружности и зубьями на внешней поверхности колеса, кольцевой крышки установленной сбоку на головке и С-образного ограничительного кольца,установленной в канавке в отверстии головки и удерживающей на месте колесо и кольцевую крышку, предлагается дополнительно снабдить зубчатой передачей состоящей из шестерни,кинематически связанной с пазами в головке и кольцевой крышки посредством оси, колеса и собачки с зубчатым сектором, жестко соединить с пластинчатой пружиной взаимодействующей с отверстием головки. Применение дополнительной зубчатой передачи состоящей из шестерни, кинематически связанной с пазами в головке и кольцевой крышки посредством оси, колеса и собачки с зубчатым сектором жестко соединенным с пластинчатой пружиной взаимодействующей с отверстием головки позволит синхронизировать работу элементов ключа трещотки,повысить надежность и срок эксплуатации. Изобретение поясняется чертежами, на которых изображены Фиг.1 - вид общий ключа трещотки. Фиг.2 - вид общий ключа трещотки (без кольцевой крышки и С-образного ограничительного кольца). Трещоточный ключ, содержит рукоятку 1 с головкой 2, в отверстие 3 которой установлено колесо 4 имеющее форму кольца, с гранями 5 по всей внутренней окружности и зубьями 6 на внешней поверхности колеса 4, взаимодействующей с зубьями шестерни 7 и зубчатым сектором 8 собачки 9. Собачка 9 в свою очередь жестко соединено с пластинчатой пружиной 10 взаимодействующей с отверстием 3 головки 2 и кинематический связанной с пазами 11, 12 в головке 2 и кольцевой крышки 13 соответственно посредством оси 14 установленной в шестерне 7. С-образное ограничительное кольцо 15 удерживает посредством канавки 16 колесо 4, шестерню 7,собачку 9 с пружиной 10 и кольцевую крышку 13. Трещоточный ключ работает следующим образом. Грани 5 по всей внутренней окружности колеса 4 насаживаются на гайку 17. Затем рукоятку 1 ключа трещоточного вращают против часовой стрелки. При этом пружина 10 взаимодействует с отверстием 3 головки 2 и выводит зубчатый сектор 8 собачки 9 из зацепления с зубьями 6 на внешней поверхности колеса 4. Зубья шестерни 7 синхронно перемещают все элементы ключа трещотки относительно колеса 4 (колесо неподвижное удерживается гайкой) посредством оси 14 установленной в шестерне 7 по пазам 11, 12 в головке 2 и кольцевой крышки 13 соответственно. При завинчивании гайки. Рукоятка 1 ключа трещоточного вращается по часовой стрелки. При этом зубья шестерни 7 синхронно перемещают все элементы ключа трещотки относительно колеса 4(колесо неподвижное удерживается гайкой) посредством оси 14 установленной в шестерне 7 по пазам 11, 12 в головке 2 и кольцевой крышки 13 соответственно. Зубчатый сектор 8 собачки 9 вводится в зацепления с зубьями 6 на внешней поверхности колеса 4, а корпус собачки 9 заклинивается в отверстии 3 головки 2. Дальнейшее вращение корпуса 1 приводит к завинчиванию гайки. В последующем операции происходят аналогично вышеописанному. Предлагаемая конструкция позволяет за счет синхронизации работы элементов ключа трещотки,повысить надежность и срок эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Ключ трещоточный, состоящий из рукоятки с головкой, в отверстие которой установлено колесо имеющее форму кольца, с гранями по всей внутренней окружности и зубьями на внешней поверхности колеса,кольцевой крышки установленной сбоку на головке и С-образного ограничительного кольца, установленной в канавке в отверстии головки и удерживающей на месте колесо и кольцевую крышку, отличающийся тем,что дополнительно снабжен зубчатой передачей,состоящей из шестерни, кинематически связанной с пазами в головке и кольцевой крышки посредством оси, колеса и собачки с зубчатым сектором, жестко соединенным с пластинчатой пружиной взаимодействующей с отверстием головки.
