F16H 1/32 — с центральной осью передачи, лежащей внутри основной окружности планетарного колеса

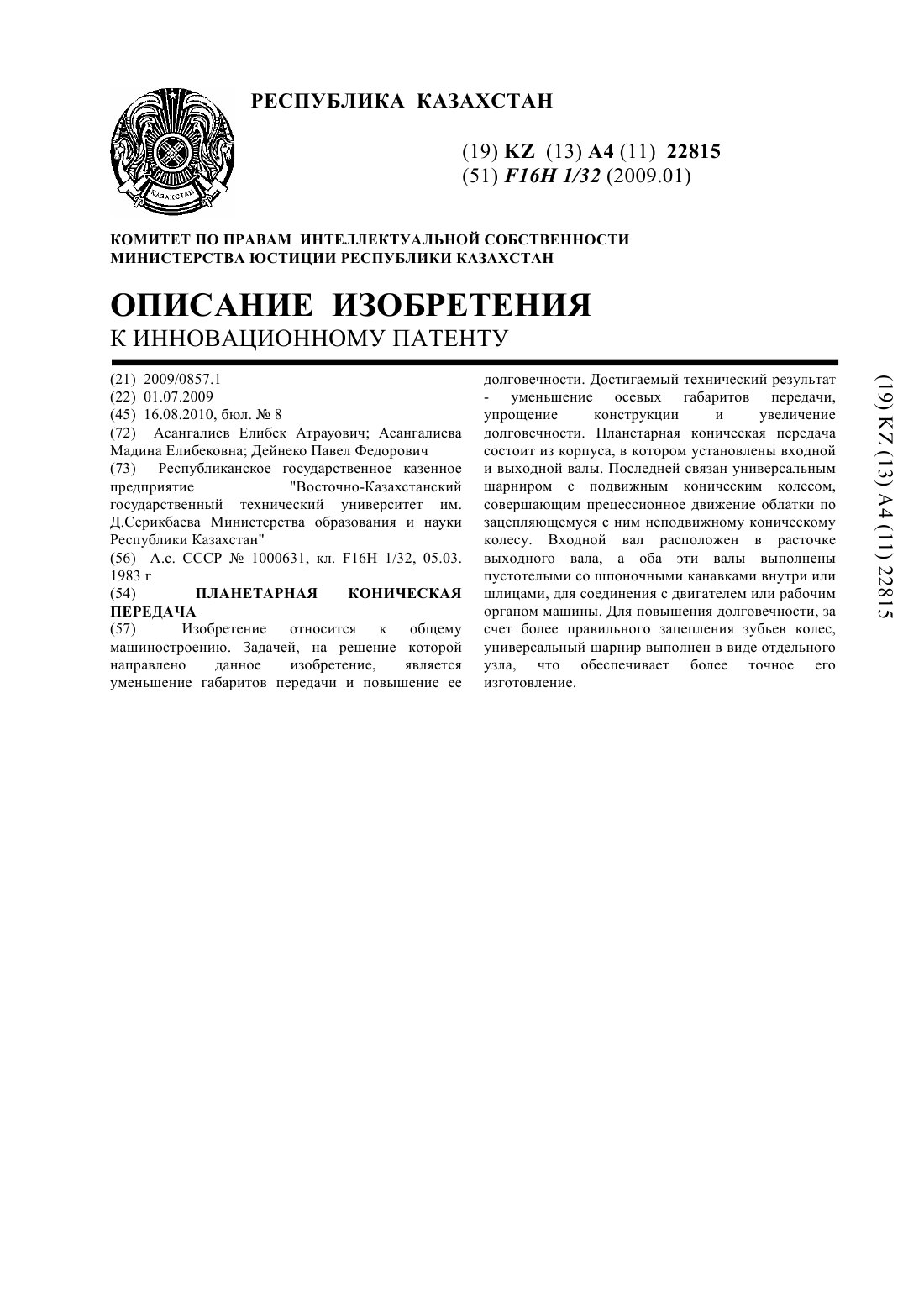

Номер инновационного патента: 22815

Опубликовано: 16.08.2010

Авторы: Дейнеко Павел Федорович, Асангалиев Елибек Атрауович, Асангалиева Мадина Елибековна

МПК: F16H 1/32

Метки: планетарная, передача, коническая

Формула / Реферат:

Изобретение относится к общему машиностроению. Задачей, на решение которой направлено данное изобретение, является уменьшение габаритов передачи и повышение ее долговечности. Достигаемый технический результат - уменьшение осевых габаритов передачи, упрощение конструкции и увеличение долговечности. Планетарная коническая передача состоит из корпуса, в котором установлены входной и выходной валы. Последней связан универсальным шарниром с подвижным...

Номер предварительного патента: 19618

Опубликовано: 16.06.2008

Авторы: Еспаев Болат Абыкенович, Казыханов Хозе Ракымханович

МПК: F16H 1/32

Метки: планетарная, типа(варианты, передача, малогабаритная, эксцентрикового

Формула / Реферат:

Изобретение относится к планетарным зубчатым передачам и может быть использовано в средствах космической и лазерной техники, в робототехнических системах, в механизмах и машинах, применяемых на транспорте и в нефтегазовой промышленности и т.п.Малогабаритная планетарная передача эксцентрикового типа состоит из двух жестких зубчатых колес, одно из которых- колесо 3 с внутренними зубьями посажено на выходной вал 5, а колесо 2 с внешними зубьями -...

Номер предварительного патента: 12769

Опубликовано: 17.02.2003

Автор: Овчаров Андрей Михайлович

МПК: F16H 1/32

Метки: редуктор

Формула / Реферат:

Изобретение относится к машиностроению, в частности, к редукторам. Увеличение передаточного отношения одноступенчатых редукторов, снижение числа ступеней в многоступенчатых редукторах и повышение технического уровня редукторов достигается тем, что редуктор, включающий корпус, тихоходный вал с шестерней и подшипниками, быстроходный вал и крышки, согласно изобретению, имеет сепараторы с радиальными пазами и роликами и колесо с внутренними и...

Номер предварительного патента: 11747

Опубликовано: 15.07.2002

Автор: Овчаров Андрей Михайлович

МПК: F16H 1/32

Метки: радиальная, передача, волновая

Формула / Реферат:

Изобретение относится к машиностроению и приборостроению, где может быть использовано как механическая передача.Технический результат изобретения - увеличение коэффициента полезного действия и надежности волновой радиальной передачи. Передача состоит из генератора волн, подвижного колеса с внутренними и наружными зубьями, комплекта роликов, охватывающих колец и неподвижных сепараторов. Ролики выполнены в виде стержня с...

Номер предварительного патента: 7807

Опубликовано: 15.07.1999

Автор: Овчаров Андрей Михайлович

МПК: F16H 1/32

Метки: радиальная, волновая, передача

Формула / Реферат:

Изобретение относится к машиностроению и приборостроению, где может быть использовано как механическая передача.Техническим результатом изобретения является упрощение конструкции и создание возможности передавать значительные крутящие моменты при малых габаритных размерах устройства.Это достигается тем, что в волновой радиальной передаче, включающей генератор волн и два звена передачи, одним из которых является жесткое подвижное зубчатое колесо,...
