Барабан ленточного конвейера

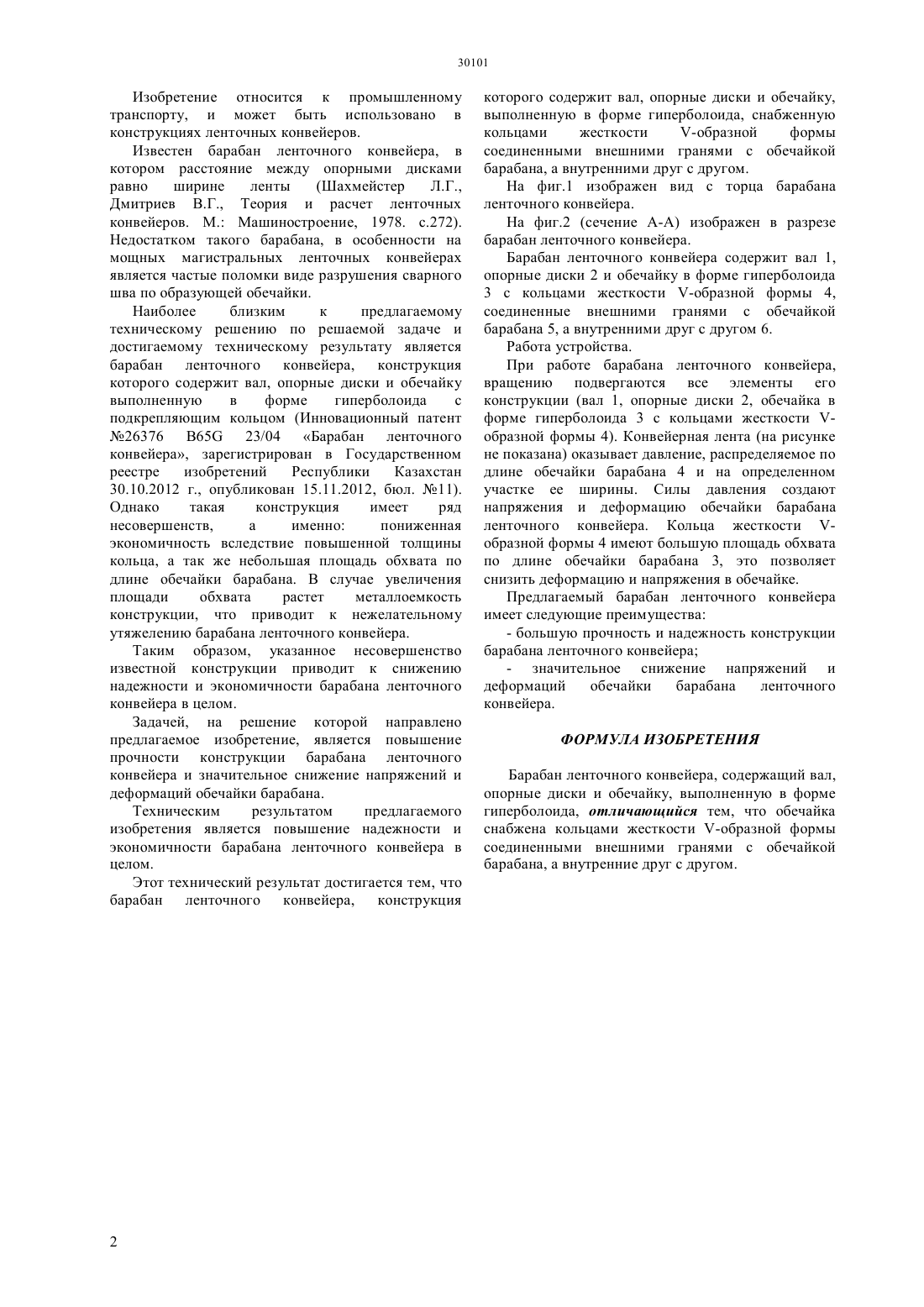

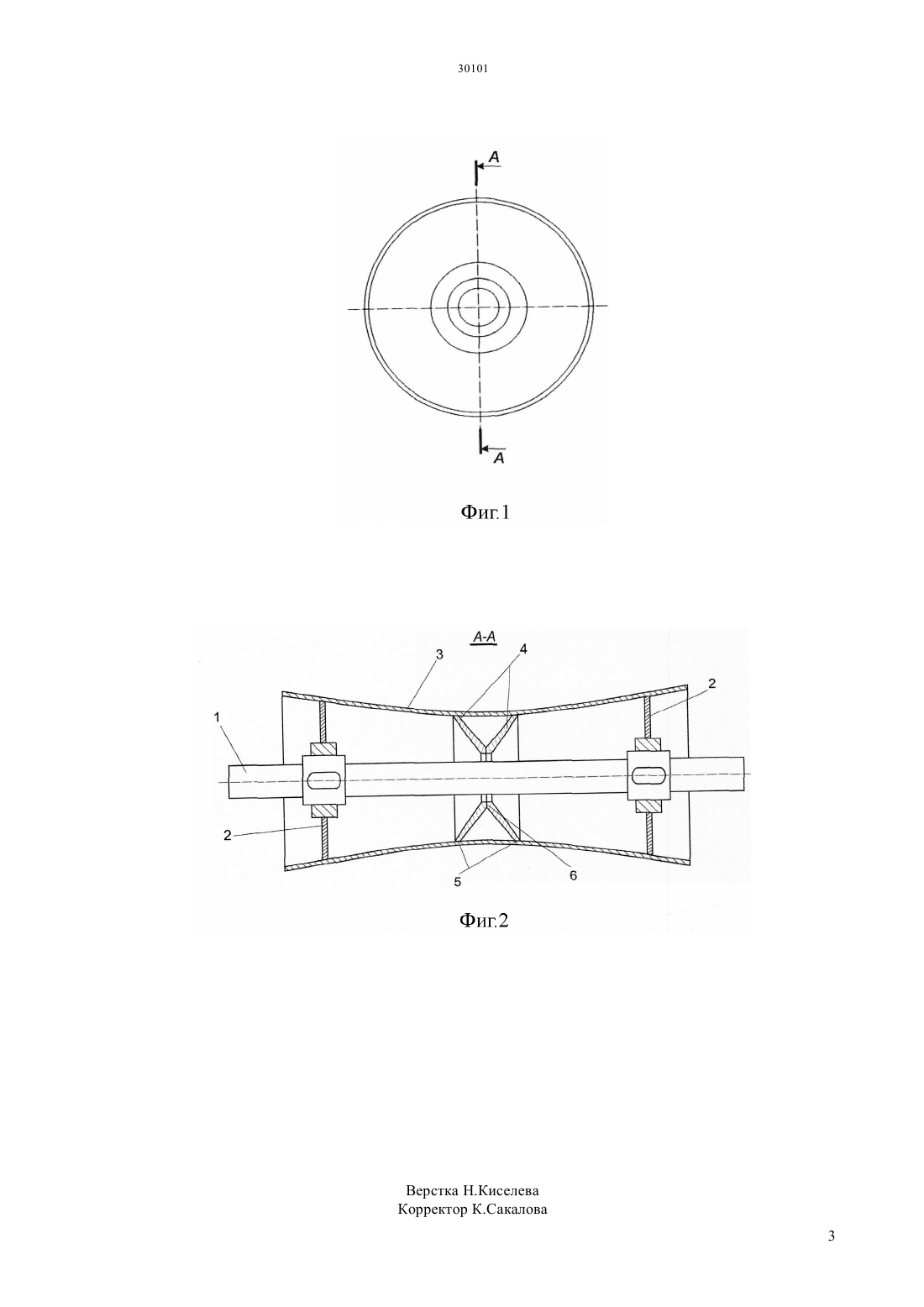

(51) 65 23/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конвейера и значительное снижение напряжений и деформаций обечайки барабана. Барабан ленточного конвейера, содержит вал,опорные диски и обечайку, выполненную в форме гиперболоида, отличающейся тем, что обечайка снабжена кольцами жесткости -образной формы соединенными внешними гранями с обечайкой барабана, а внутренними друг с другом. Техническим результатом предлагаемого изобретения является повышение надежности и экономичности барабана ленточного конвейера в целом.(72) Балабаев Оюм Темиргалиевич Косбармаков Самат Жаксибаевич Макалаков Талгат Жакенович(57) Изобретение относится к промышленному транспорту, и может быть использовано в конструкциях ленточных конвейеров. Задачей, на решение которой направлено предлагаемое изобретение, является повышение прочности конструкции барабана ленточного Изобретение относится к промышленному транспорту, и может быть использовано в конструкциях ленточных конвейеров. Известен барабан ленточного конвейера, в котором расстояние между опорными дисками равно ширине ленты(Шахмейстер Л.Г.,Дмитриев В.Г., Теория и расчет ленточных конвейеров. М. Машиностроение, 1978. с.272). Недостатком такого барабана, в особенности на мощных магистральных ленточных конвейерах является частые поломки виде разрушения сварного шва по образующей обечайки. Наиболее близким к предлагаемому техническому решению по решаемой задаче и достигаемому техническому результату является барабан ленточного конвейера, конструкция которого содержит вал, опорные диски и обечайку выполненную в форме гиперболоида с подкрепляющим кольцом (Инновационный патент 26376 65 23/04 Барабан ленточного конвейера, зарегистрирован в Государственном реестре изобретений Республики Казахстан 30.10.2012 г., опубликован 15.11.2012, бюл. 11). Однако такая конструкция имеет ряд несовершенств,а именно пониженная экономичность вследствие повышенной толщины кольца, а так же небольшая площадь обхвата по длине обечайки барабана. В случае увеличения площади обхвата растет металлоемкость конструкции, что приводит к нежелательному утяжелению барабана ленточного конвейера. Таким образом, указанное несовершенство известной конструкции приводит к снижению надежности и экономичности барабана ленточного конвейера в целом. Задачей, на решение которой направлено предлагаемое изобретение, является повышение прочности конструкции барабана ленточного конвейера и значительное снижение напряжений и деформаций обечайки барабана. Техническим результатом предлагаемого изобретения является повышение надежности и экономичности барабана ленточного конвейера в целом. Этот технический результат достигается тем, что барабан ленточного конвейера, конструкция-образной формы соединенными внешними гранями с обечайкой барабана, а внутренними друг с другом. На фиг.1 изображен вид с торца барабана ленточного конвейера. На фиг.2 (сечение А-А) изображен в разрезе барабан ленточного конвейера. Барабан ленточного конвейера содержит вал 1,опорные диски 2 и обечайку в форме гиперболоида 3 с кольцами жесткости -образной формы 4,соединенные внешними гранями с обечайкой барабана 5, а внутренними друг с другом 6. Работа устройства. При работе барабана ленточного конвейера,вращению подвергаются все элементы его конструкции (вал 1, опорные диски 2, обечайка в форме гиперболоида 3 с кольцами жесткости образной формы 4). Конвейерная лента (на рисунке не показана) оказывает давление, распределяемое по длине обечайки барабана 4 и на определенном участке ее ширины. Силы давления создают напряжения и деформацию обечайки барабана ленточного конвейера. Кольца жесткости образной формы 4 имеют большую площадь обхвата по длине обечайки барабана 3, это позволяет снизить деформацию и напряжения в обечайке. Предлагаемый барабан ленточного конвейера имеет следующие преимущества- большую прочность и надежность конструкции барабана ленточного конвейера- значительное снижение напряжений и деформаций обечайки барабана ленточного конвейера. ФОРМУЛА ИЗОБРЕТЕНИЯ Барабан ленточного конвейера, содержащий вал,опорные диски и обечайку, выполненную в форме гиперболоида, отличающийся тем, что обечайка снабжена кольцами жесткости -образной формы соединенными внешними гранями с обечайкой барабана, а внутренние друг с другом.
