Способ получения серного вяжущего

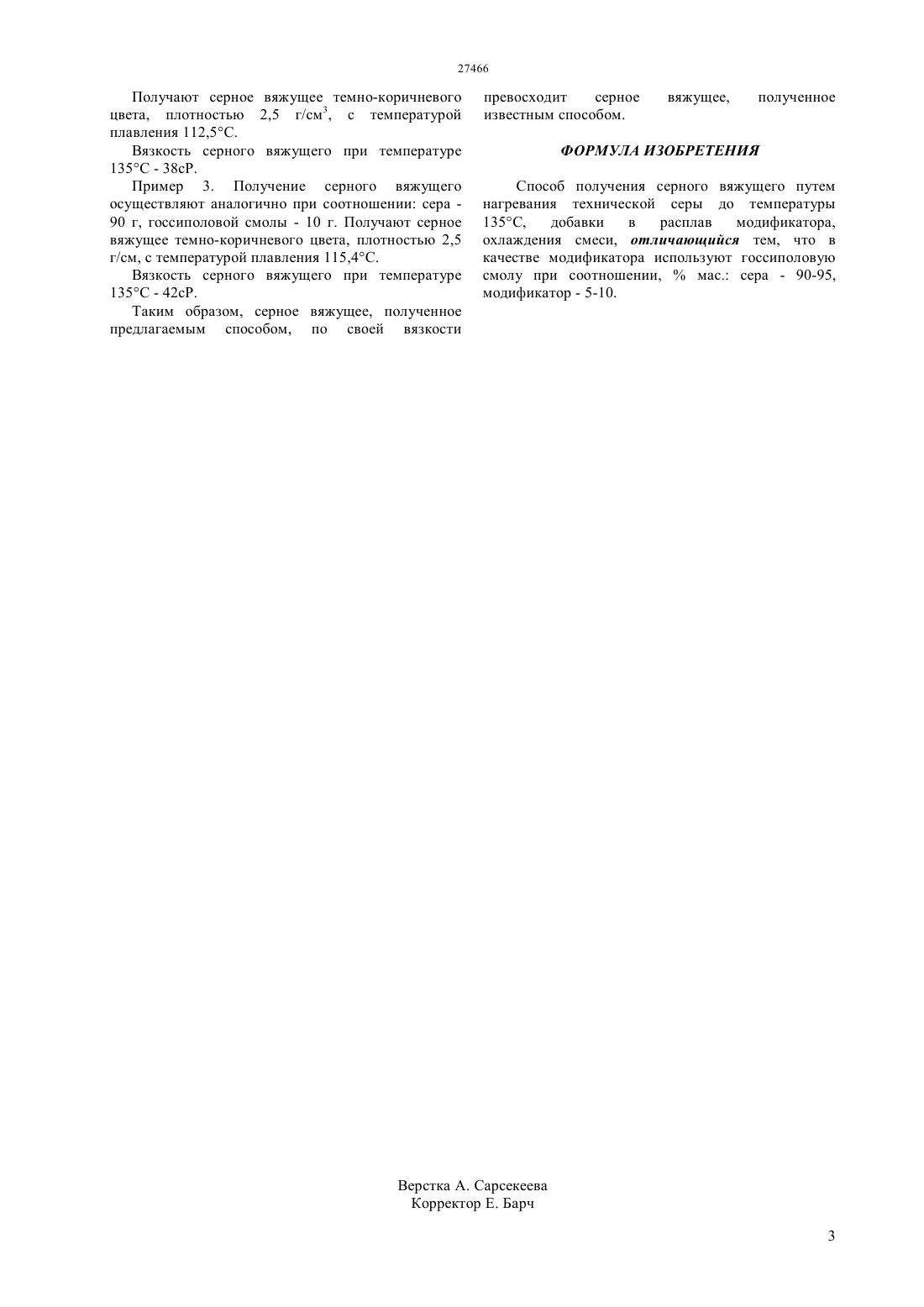

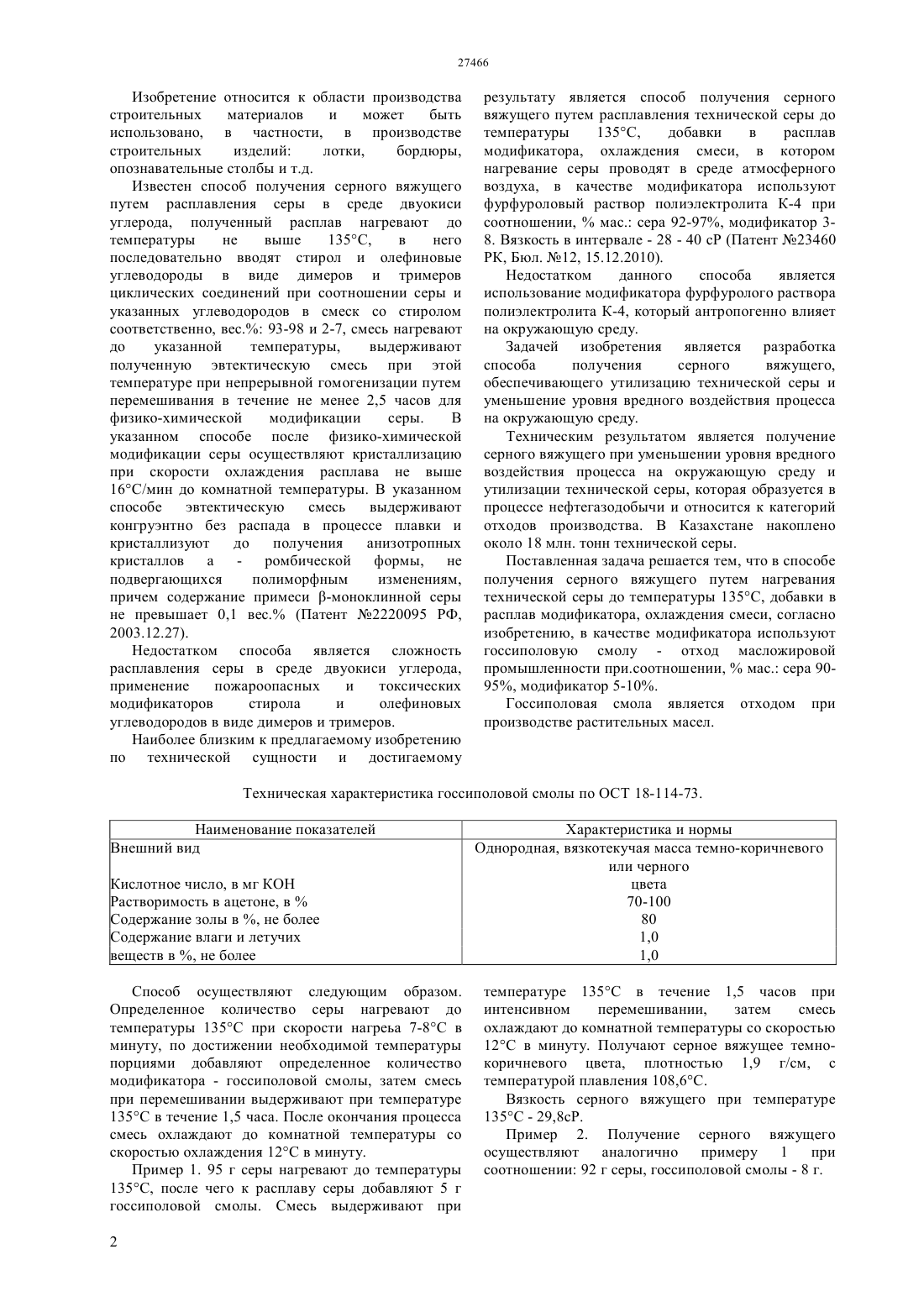

(51) 04 28/36 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПОЛУЧЕНИЯ СЕРНОГО ВЯЖУЩЕГО(57) Изобретение относится к области производства строительных материалов и может быть использовано, в частности, в производстве строительных изделий лотки,бордюры,опознавательные столбы и т.д. Предложен способ получения серного вяжущего путем нагревания технической серы до температуры 135 С в среде атмосферного воздуха с использованием в качестве модификатора госсиполовой смолы при соотношении,мас. сера- 90-95, модификатор 5-10. Предлагаемый способ получения серного вяжущего экологичен по сравнению с технологией известного способа за счет применения модификатора - госсиполовой смолы.(72) Имангалиев Тельжан Альжанович Джаппарова Меруерт Турсинбаевна Алманов Габит Абатович Ниязов Талгат Жаксылыкович Юриков Алексей Петрович Тлеуов Алибек Спабекович Токтыбаева Кадиша Расылхановна Мырзахметова Ботакоз Бейбитовна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан Изобретение относится к области производства строительных материалов и может быть использовано, в частности, в производстве строительных изделий лотки,бордюры,опознавательные столбы и т.д. Известен способ получения серного вяжущего путем расплавления серы в среде двуокиси углерода, полученный расплав нагревают до температуры не выше 135 С,в него последовательно вводят стирол и олефиновые углеводороды в виде димеров и тримеров циклических соединений при соотношении серы и указанных углеводородов в смеск со стиролом соответственно, вес. 93-98 и 2-7, смесь нагревают до указанной температуры,выдерживают полученную эвтектическую смесь при этой температуре при непрерывной гомогенизации путем перемешивания в течение не менее 2,5 часов для физико-химической модификации серы. В указанном способе после физико-химической модификации серы осуществляют кристаллизацию при скорости охлаждения расплава не выше 16 С/мин до комнатной температуры. В указанном способе эвтектическую смесь выдерживают конгруэнтно без распада в процессе плавки и кристаллизуют до получения анизотропных кристаллов а - ромбической формы, не подвергающихся полиморфным изменениям,причем содержание примеси -моноклинной серы не превышает 0,1 вес. (Патент 2220095 РФ,2003.12.27). Недостатком способа является сложность расплавления серы в среде двуокиси углерода,применение пожароопасных и токсических модификаторов стирола и олефиновых углеводородов в виде димеров и тримеров. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ получения серного вяжущего путем расплавления технической серы до температуры 135 С,добавки в расплав модификатора, охлаждения смеси, в котором нагревание серы проводят в среде атмосферного воздуха, в качестве модификатора используют фурфуроловый раствор полиэлектролита К-4 при соотношении,мас. сера 92-97, модификатор 38. Вязкость в интервале - 28 - 40 сР (Патент 23460 РК, Бюл. 12, 15.12.2010). Недостатком данного способа является использование модификатора фурфуролого раствора полиэлектролита К-4, который антропогенно влияет на окружающую среду. Задачей изобретения является разработка способа получения серного вяжущего,обеспечивающего утилизацию технической серы и уменьшение уровня вредного воздействия процесса на окружающую среду. Техническим результатом является получение серного вяжущего при уменьшении уровня вредного воздействия процесса на окружающую среду и утилизации технической серы, которая образуется в процессе нефтегазодобычи и относится к категорий отходов производства. В Казахстане накоплено около 18 млн. тонн технической серы. Поставленная задача решается тем, что в способе получения серного вяжущего путем нагревания технической серы до температуры 135 С, добавки в расплав модификатора, охлаждения смеси, согласно изобретению, в качестве модификатора используют госсиполовую смолу - отход масложировой промышленности при.соотношении,мас. сера 9095, модификатор 5-10. Госсиполовая смола является отходом при производстве растительных масел. Техническая характеристика госсиполовой смолы по ОСТ 18-114-73. Наименование показателей Внешний вид Кислотное число, в мг КОН Растворимость в ацетоне, вСодержание золы в , не более Содержание влаги и летучих веществ в , не более Способ осуществляют следующим образом. Определенное количество серы нагревают до температуры 135 С при скорости нагреьа 7-8 С в минуту, по достижении необходимой температуры порциями добавляют определенное количество модификатора - госсиполовой смолы, затем смесь при перемешивании выдерживают при температуре 135 С в течение 1,5 часа. После окончания процесса смесь охлаждают до комнатной температуры со скоростью охлаждения 12 С в минуту. Пример 1. 95 г серы нагревают до температуры 135 С, после чего к расплаву серы добавляют 5 г госсиполовой смолы. Смесь выдерживают при 2 Характеристика и нормы Однородная, вязкотекучая масса темно-коричневого или черного цвета 70-100 80 1,0 1,0 температуре 135 С в течение 1,5 часов при интенсивном перемешивании,затем смесь охлаждают до комнатной температуры со скоростью 12 С в минуту. Получают серное вяжущее темнокоричневого цвета, плотностью 1,9 г/см, с температурой плавления 108,6 С. Вязкость серного вяжущего при температуре 135 С - 29,8 сР. Пример 2. Получение серного вяжущего осуществляют аналогично примеру 1 при соотношении 92 г серы, госсиполовой смолы - 8 г. Получают серное вяжущее темно-коричневого цвета, плотностью 2,5 г/см 3, с температурой плавления 112,5 С. Вязкость серного вяжущего при температуре 135 С - 38 сР. Пример 3. Получение серного вяжущего осуществляют аналогично при соотношении сера 90 г, госсиполовой смолы - 10 г. Получают серное вяжущее темно-коричневого цвета, плотностью 2,5 г/см, с температурой плавления 115,4 С. Вязкость серного вяжущего при температуре 135 С - 42 сР. Таким образом, серное вяжущее, полученное предлагаемым способом, по своей вязкости превосходит серное известным способом. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения серного вяжущего путем нагревания технической серы до температуры 135 С,добавки в расплав модификатора,охлаждения смеси, отличающийся тем, что в качестве модификатора используют госсиполовую смолу при соотношении,мас. сера - 90-95,модификатор - 5-10.
