Способ получения серного вяжущего

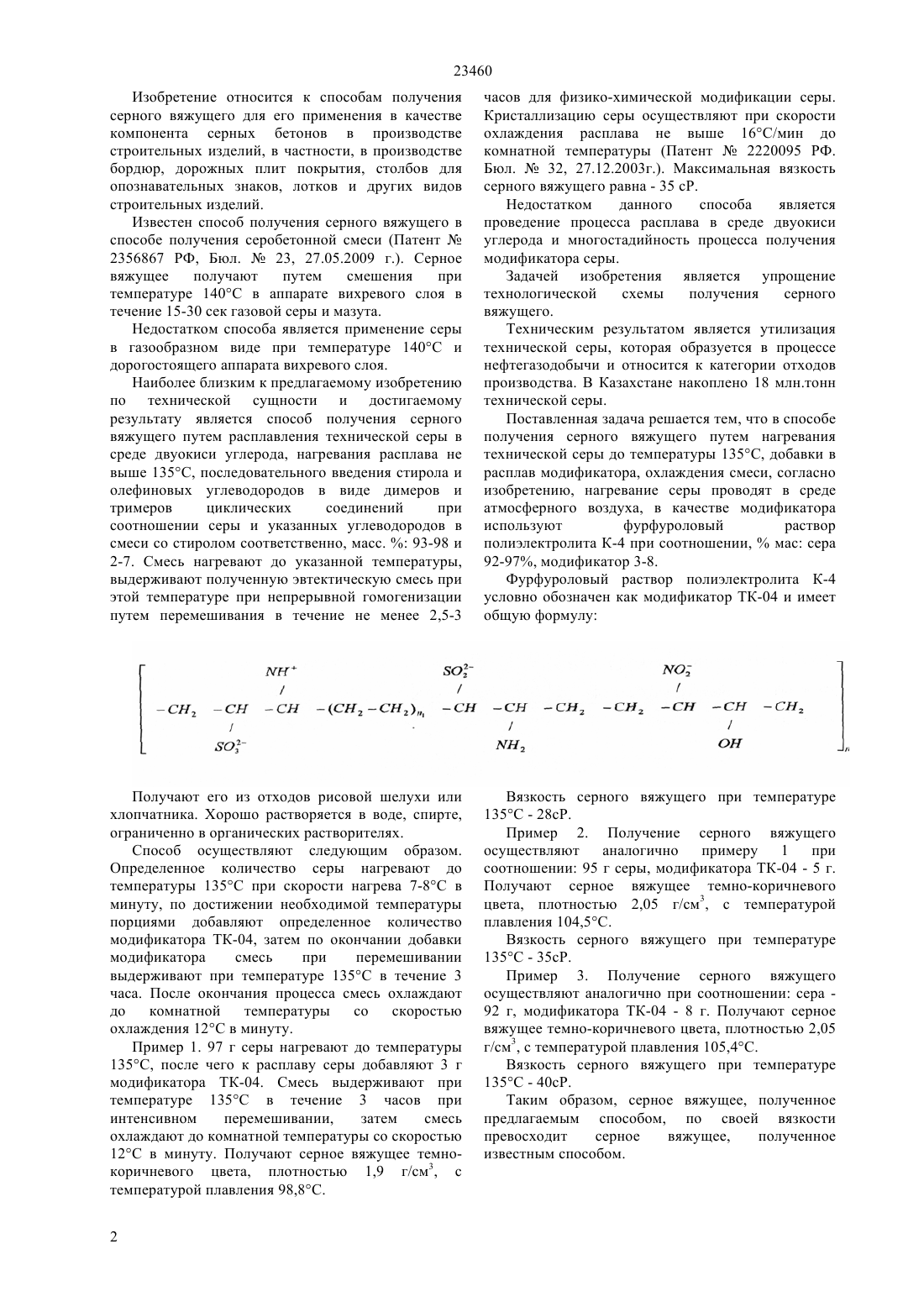

(51) 04 28/36 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ является отходом нефтедобычи. В Казахстане заскирдовано около 18 миллионов тонн серы,которая хранится в открытых терриконах и является загрязнителем окружающей среды. Поэтому необходима его утилизация и переработка в полезный продукт. Предложен способ получения серного вяжущего путем нагревания технической серы до температуры 135 С в среде атмосферного воздуха с использованием в качестве модификатора фурфуролового раствора полиэлектролита К-4 при соотношении,мас сера - 92-97, модификатор 3-8. Предлагаемый способ получения серного вяжущего упрощает технологический процесс его получения по сравнению с технологией известного способа. Применяемый модификатор в предлагаемом способе по технологии получения более прост по сравнению с технологией получения известного модификатора.(72) Токтибаева Хадиша Расилхановна Джакипбекова Нагима Орманбековна Имангалиев Тельжан Альжанович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПОЛУЧЕНИЯ СЕРНОГО ВЯЖУЩЕГО(57) Способ получения серного вяжущего, который является компонентом серных бетонов с целью получения на его основе строительных изделий лотки, бордюры, опознавательные столбы и т.д. Получение серного вяжущего относится к новым способам применения технической серы, которая 23460 Изобретение относится к способам получения серного вяжущего для его применения в качестве компонента серных бетонов в производстве строительных изделий, в частности, в производстве бордюр, дорожных плит покрытия, столбов для опознавательных знаков, лотков и других видов строительных изделий. Известен способ получения серного вяжущего в способе получения серобетонной смеси (Патент 2356867 РФ, Бюл.23, 27.05.2009 г.). Серное вяжущее получают путем смешения при температуре 140 С в аппарате вихревого слоя в течение 15-30 сек газовой серы и мазута. Недостатком способа является применение серы в газообразном виде при температуре 140 С и дорогостоящего аппарата вихревого слоя. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ получения серного вяжущего путем расплавления технической серы в среде двуокиси углерода, нагревания расплава не выше 135 С, последовательного введения стирола и олефиновых углеводородов в виде димеров и тримеров циклических соединений при соотношении серы и указанных углеводородов в смеси со стиролом соответственно, масс.93-98 и 2-7. Смесь нагревают до указанной температуры,выдерживают полученную эвтектическую смесь при этой температуре при непрерывной гомогенизации путем перемешивания в течение не менее 2,5-3 часов для физико-химической модификации серы. Кристаллизацию серы осуществляют при скорости охлаждения расплава не выше 16 С/мин до комнатной температуры (Патент 2220095 РФ. Бюл.32, 27.12.2003 г.). Максимальная вязкость серного вяжущего равна - 35 сР. Недостатком данного способа является проведение процесса расплава в среде двуокиси углерода и многостадийность процесса получения модификатора серы. Задачей изобретения является упрощение технологической схемы получения серного вяжущего. Техническим результатом является утилизация технической серы, которая образуется в процессе нефтегазодобычи и относится к категории отходов производства. В Казахстане накоплено 18 млн.тонн технической серы. Поставленная задача решается тем, что в способе получения серного вяжущего путем нагревания технической серы до температуры 135 С, добавки в расплав модификатора, охлаждения смеси, согласно изобретению, нагревание серы проводят в среде атмосферного воздуха, в качестве модификатора используют фурфуроловый раствор полиэлектролита К-4 при соотношении,мас сера 92-97, модификатор 3-8. Фурфуроловый раствор полиэлектролита К-4 условно обозначен как модификатор ТК-04 и имеет общую формулу Получают его из отходов рисовой шелухи или хлопчатника. Хорошо растворяется в воде, спирте,ограниченно в органических растворителях. Способ осуществляют следующим образом. Определенное количество серы нагревают до температуры 135 С при скорости нагрева 7-8 С в минуту, по достижении необходимой температуры порциями добавляют определенное количество модификатора ТК-04, затем по окончании добавки модификатора смесь при перемешивании выдерживают при температуре 135 С в течение 3 часа. После окончания процесса смесь охлаждают до комнатной температуры со скоростью охлаждения 12 С в минуту. Пример 1. 97 г серы нагревают до температуры 135 С, после чего к расплаву серы добавляют 3 г модификатора ТК-04. Смесь выдерживают при температуре 135 С в течение 3 часов при интенсивном перемешивании,затем смесь охлаждают до комнатной температуры со скоростью 12 С в минуту. Получают серное вяжущее темнокоричневого цвета, плотностью 1,9 г/см 3, с температурой плавления 98,8 С. Вязкость серного вяжущего при температуре 135 С - 28 сР. Пример 2. Получение серного вяжущего осуществляют аналогично примеру 1 при соотношении 95 г серы, модификатора ТК-04 - 5 г. Получают серное вяжущее темно-коричневого цвета, плотностью 2,05 г/см 3, с температурой плавления 104,5 С. Вязкость серного вяжущего при температуре 135 С - 35 сР. Пример 3. Получение серного вяжущего осуществляют аналогично при соотношении сера 92 г, модификатора ТК-04 - 8 г. Получают серное вяжущее темно-коричневого цвета, плотностью 2,05 г/см 3, с температурой плавления 105,4 С. Вязкость серного вяжущего при температуре 135 С - 40 сР. Таким образом, серное вяжущее, полученное предлагаемым способом, по своей вязкости превосходит серное вяжущее,полученное известным способом. 23460 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения серного вяжущего путем нагревания технической серы до температуры 135 С,добавки в расплав модификатора,охлаждения смеси, отличающийся тем, что нагревание серы проводят в среде атмосферного воздуха, в качестве модификатора используют фурфуроловый раствор полиэлетролита К-4 при соотношении,мас сера 92-97, модификатор 3-8.
