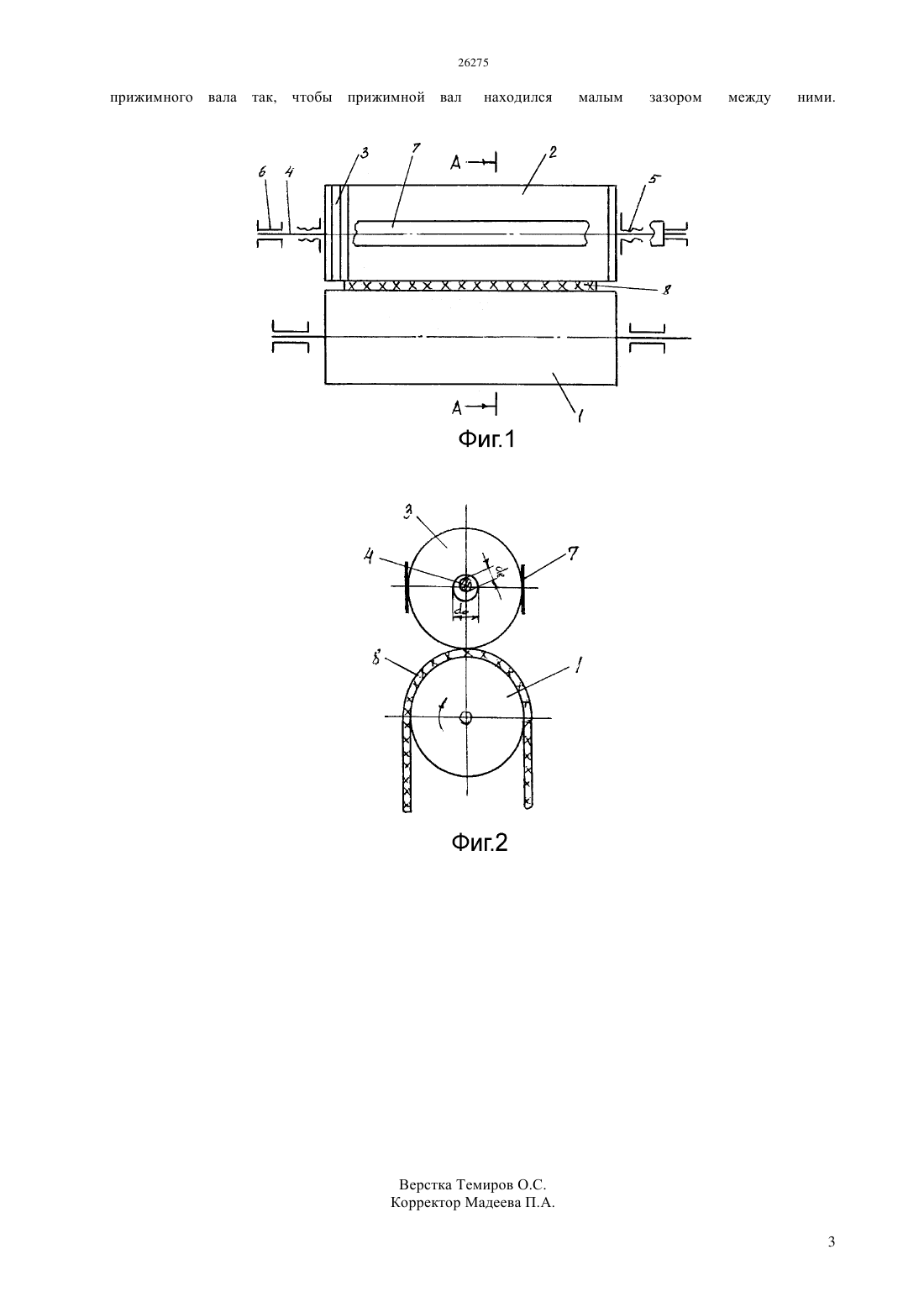

Адаптивный валковый механизм для кожевенных машин

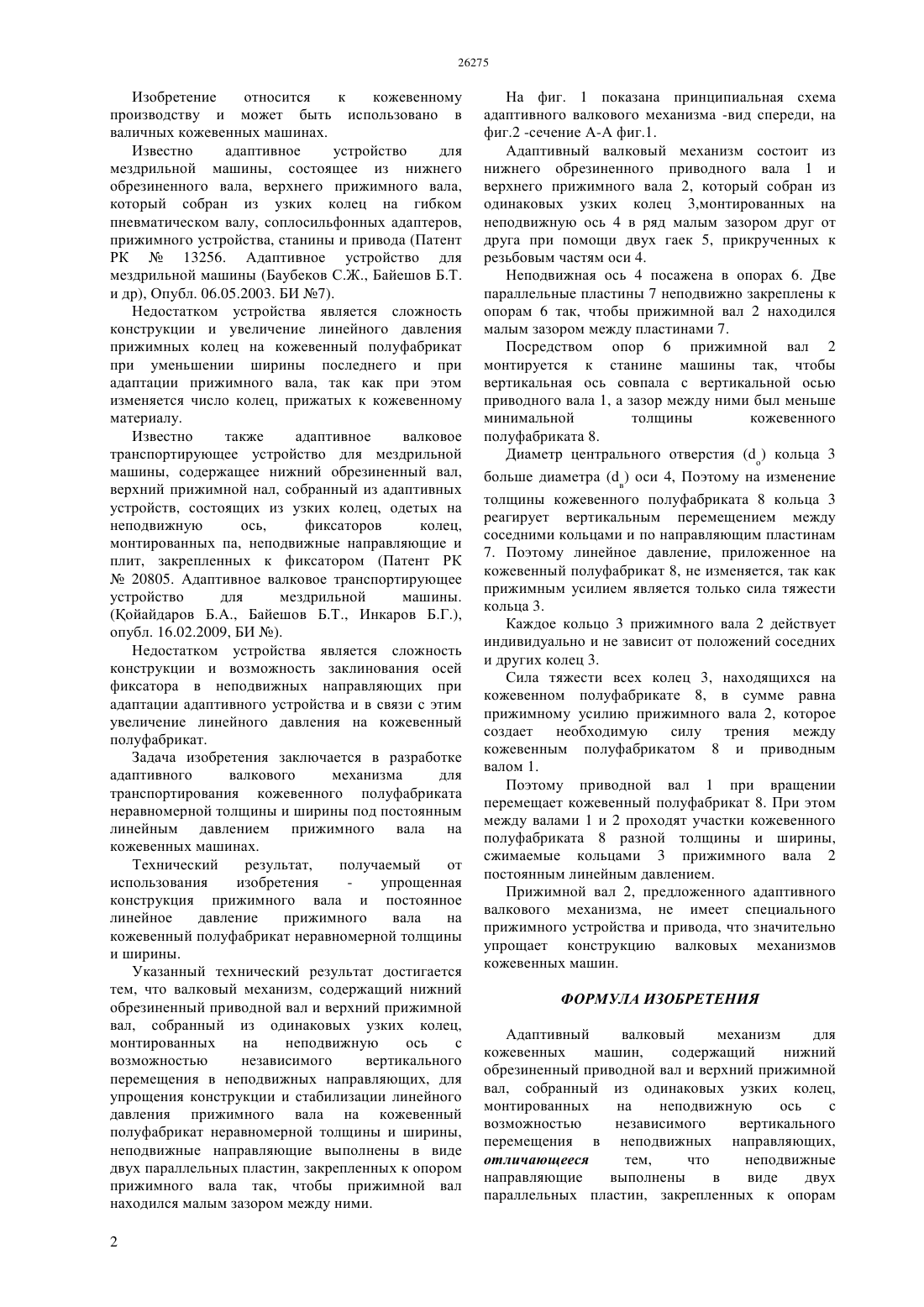

(51) 14 1/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ обрезиненный приводной вал и верхний прижимной вал, собранный из одинаковых узких колец,монтированных на неподвижную ось с возможностью независимого вертикального перемещения в неподвижных направляющих. Неподвижные направляющие выполнены в виде двух параллельных пластин, закрепленных к опорам прижимного вала так, чтобы прижимной вал находился малым зазором между ними. Предложенный адаптивный валковый механизм упрощает конструкцию валковых механизмов кожевенных машин и обеспечивает постоянное линейное давление прижимного вала на кожевенный полуфабрикат неравномерной толщины и ширины.(72) ойайдаров Бортан Абаевич Сахыбаев Ратбек Телгараевич Байешов Бакыт Турмаханович(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 20805, С 14 В 1/02,16.02.2009 г(54) АДАПТИВНЫЙ ВАЛКОВЫЙ МЕХАНИЗМ ДЛЯ КОЖЕВЕННЫХ МАШИН(57) Адаптивный валковый механизм для кожевенных машин, в частности для мездрильных кожевенных машин,содержит нижний Изобретение относится к кожевенному производству и может быть использовано в валичных кожевенных машинах. Известно адаптивное устройство для мездрильной машины, состоящее из нижнего обрезиненного вала, верхнего прижимного вала,который собран из узких колец на гибком пневматическом валу, соплосильфонных адаптеров,прижимного устройства, станины и привода (Патент РК 13256. Адаптивное устройство для мездрильной машины (Баубеков С.Ж., Байешов Б.Т. и др), Опубл. 06.05.2003. БИ 7). Недостатком устройства является сложность конструкции и увеличение линейного давления прижимных колец на кожевенный полуфабрикат при уменьшении ширины последнего и при адаптации прижимного вала, так как при этом изменяется число колец, прижатых к кожевенному материалу. Известно также адаптивное валковое транспортирующее устройство для мездрильной машины, содержащее нижний обрезиненный вал,верхний прижимной нал, собранный из адаптивных устройств, состоящих из узких колец, одетых на неподвижную ось,фиксаторов колец,монтированных па, неподвижные направляющие и плит, закрепленных к фиксатором (Патент РК 20805. Адаптивное валковое транспортирующее устройство для мездрильной машины.(ойайдаров Б.А., Байешов Б.Т., Инкаров Б.Г.),опубл. 16.02.2009, БИ ). Недостатком устройства является сложность конструкции и возможность заклинования осей фиксатора в неподвижных направляющих при адаптации адаптивного устройства и в связи с этим увеличение линейного давления на кожевенный полуфабрикат. Задача изобретения заключается в разработке адаптивного валкового механизма для транспортирования кожевенного полуфабриката неравномерной толщины и ширины под постоянным линейным давлением прижимного вала на кожевенных машинах. Технический результат,получаемый от использования изобретения упрощенная конструкция прижимного вала и постоянное линейное давление прижимного вала на кожевенный полуфабрикат неравномерной толщины и ширины. Указанный технический результат достигается тем, что валковый механизм, содержащий нижний обрезиненный приводной вал и верхний прижимной вал, собранный из одинаковых узких колец,монтированных на неподвижную ось с возможностью независимого вертикального перемещения в неподвижных направляющих, для упрощения конструкции и стабилизации линейного давления прижимного вала на кожевенный полуфабрикат неравномерной толщины и ширины,неподвижные направляющие выполнены в виде двух параллельных пластин, закрепленных к опором прижимного вала так, чтобы прижимной вал находился малым зазором между ними. 2 На фиг. 1 показана принципиальная схема адаптивного валкового механизма -вид спереди, на фиг.2 -сечение А-А фиг.1. Адаптивный валковый механизм состоит из нижнего обрезиненного приводного вала 1 и верхнего прижимного вала 2, который собран из одинаковых узких колец 3,монтированных на неподвижную ось 4 в ряд малым зазором друг от друга при помощи двух гаек 5, прикрученных к резьбовым частям оси 4. Неподвижная ось 4 посажена в опорах 6. Две параллельные пластины 7 неподвижно закреплены к опорам 6 так, чтобы прижимной вал 2 находился малым зазором между пластинами 7. Посредством опор 6 прижимной вал 2 монтируется к станине машины так, чтобы вертикальная ось совпала с вертикальной осью приводного вала 1, а зазор между ними был меньше минимальной толщины кожевенного полуфабриката 8. Диаметр центрального отверстия (о) кольца 3 больше диаметра (в) оси 4, Поэтому на изменение толщины кожевенного полуфабриката 8 кольца 3 реагирует вертикальным перемещением между соседними кольцами и по направляющим пластинам 7. Поэтому линейное давление, приложенное на кожевенный полуфабрикат 8, не изменяется, так как прижимным усилием является только сила тяжести кольца 3. Каждое кольцо 3 прижимного вала 2 действует индивидуально и не зависит от положений соседних и других колец 3. Сила тяжести всех колец 3, находящихся на кожевенном полуфабрикате 8, в сумме равна прижимному усилию прижимного вала 2, которое создает необходимую силу трения между кожевенным полуфабрикатом 8 и приводным валом 1. Поэтому приводной вал 1 при вращении перемещает кожевенный полуфабрикат 8. При этом между валами 1 и 2 проходят участки кожевенного полуфабриката 8 разной толщины и ширины,сжимаемые кольцами 3 прижимного вала 2 постоянным линейным давлением. Прижимной вал 2, предложенного адаптивного валкового механизма, не имеет специального прижимного устройства и привода, что значительно упрощает конструкцию валковых механизмов кожевенных машин. ФОРМУЛА ИЗОБРЕТЕНИЯ Адаптивный валковый механизм для кожевенных машин,содержащий нижний обрезиненный приводной вал и верхний прижимной вал, собранный из одинаковых узких колец,монтированных на неподвижную ось с возможностью независимого вертикального перемещения в неподвижных направляющих,отличающееся тем,что неподвижные направляющие выполнены в виде двух параллельных пластин, закрепленных к опорам
