Адаптивное валковое транспортирующее устройство для мездрильной машины

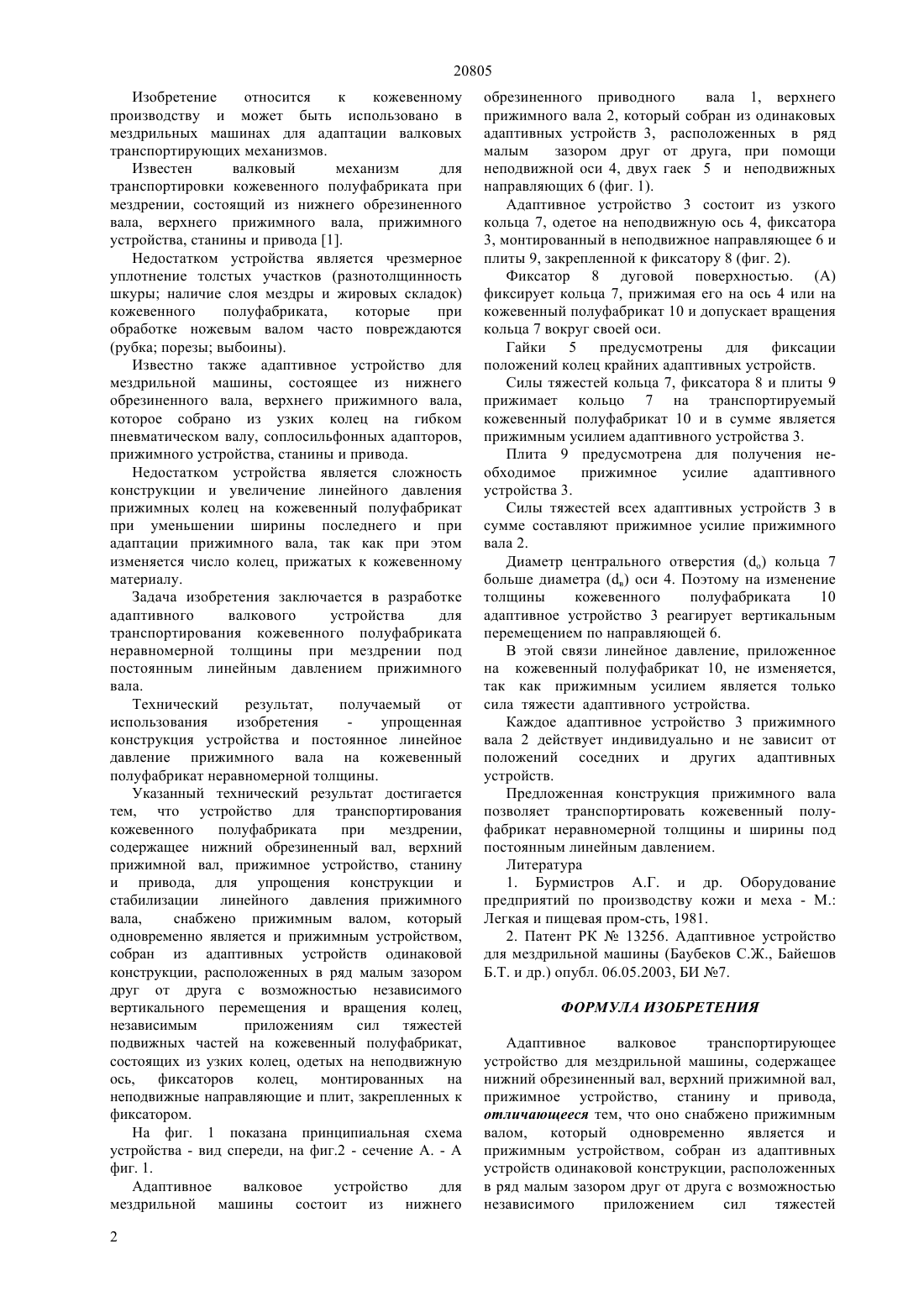

(51) С 14 В 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предложено адаптивное валковое устройство для транспортировки кожевенного полуфабриката при мездрении, которое состоит из нижнего приводного вала, верхнего прижимного вала, станины и привода. Прижимной вал собран из одинаковых адаптивных устройств, расположенных в ряд малым зазором друг от друга, при помощи неподвижной оси, двух гаек и неподвижных направляющих. Адаптивное устройство состоит из узкого кольца, одетое на неподвижную ось, фиксатора колец,монтированный в неподвижное направляющее и плиты, закрепленная к фиксатору. Устройство транспортирует кожевенный полуфабрикат неравномерной толщины и ширины под постоянным линейным давлением.(72) Койайдаров Бортан Абаевич Байешов Бакыт Турмаханович Инкаров Болат Гарипович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) А.Г. Бурмистров и др. Оборудование предприятий по производству кожи и меха. М. Легкая и пищевая промышленность, 1981(54) АДАПТИВНОЕ ВАЛКОВОЕ ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ МЕЗДРИЛЬНОЙ МАШИНЫ 20805 Изобретение относится к кожевенному производству и может быть использовано в мездрильных машинах для адаптации валковых транспортирующих механизмов. Известен валковый механизм для транспортировки кожевенного полуфабриката при мездрении, состоящий из нижнего обрезиненного вала, верхнего прижимного вала, прижимного устройства, станины и привода 1. Недостатком устройства является чрезмерное уплотнение толстых участков (разнотолщинность шкуры наличие слоя мездры и жировых складок) кожевенного полуфабриката,которые при обработке ножевым валом часто повреждаются(рубка порезы выбоины). Известно также адаптивное устройство для мездрильной машины, состоящее из нижнего обрезиненного вала, верхнего прижимного вала,которое собрано из узких колец на гибком пневматическом валу, соплосильфонных адапторов,прижимного устройства, станины и привода. Недостатком устройства является сложность конструкции и увеличение линейного давления прижимных колец на кожевенный полуфабрикат при уменьшении ширины последнего и при адаптации прижимного вала, так как при этом изменяется число колец, прижатых к кожевенному материалу. Задача изобретения заключается в разработке адаптивного валкового устройства для транспортирования кожевенного полуфабриката неравномерной толщины при мездрении под постоянным линейным давлением прижимного вала. Технический результат,получаемый от использования изобретения упрощенная конструкция устройства и постоянное линейное давление прижимного вала на кожевенный полуфабрикат неравномерной толщины. Указанный технический результат достигается тем, что устройство для транспортирования кожевенного полуфабриката при мездрении,содержащее нижний обрезиненный вал, верхний прижимной вал, прижимное устройство, станину и привода, для упрощения конструкции и стабилизации линейного давления прижимного вала,снабжено прижимным валом, который одновременно является и прижимным устройством,собран из адаптивных устройств одинаковой конструкции, расположенных в ряд малым зазором друг от друга с возможностью независимого вертикального перемещения и вращения колец,независимым приложениям сил тяжестей подвижных частей на кожевенный полуфабрикат,состоящих из узких колец, одетых на неподвижную ось, фиксаторов колец, монтированных на неподвижные направляющие и плит, закрепленных к фиксатором. На фиг. 1 показана принципиальная схема устройства - вид спереди, на фиг.2 - сечение А. - А фиг. 1. Адаптивное валковое устройство для мездрильной машины состоит из нижнего 2 обрезиненного приводного вала 1, верхнего прижимного вала 2, который собран из одинаковых адаптивных устройств 3, расположенных в ряд малым зазором друг от друга, при помощи неподвижной оси 4, двух гаек 5 и неподвижных направляющих 6 (фиг. 1). Адаптивное устройство 3 состоит из узкого кольца 7, одетое на неподвижную ось 4, фиксатора 3, монтированный в неподвижное направляющее 6 и плиты 9, закрепленной к фиксатору 8 (фиг. 2). Фиксатор 8 дуговой поверхностью. (А) фиксирует кольца 7, прижимая его на ось 4 или на кожевенный полуфабрикат 10 и допускает вращения кольца 7 вокруг своей оси. Гайки 5 предусмотрены для фиксации положений колец крайних адаптивных устройств. Силы тяжестей кольца 7, фиксатора 8 и плиты 9 прижимает кольцо 7 на транспортируемый кожевенный полуфабрикат 10 и в сумме является прижимным усилием адаптивного устройства 3. Плита 9 предусмотрена для получения необходимое прижимное усилие адаптивного устройства 3. Силы тяжестей всех адаптивных устройств 3 в сумме составляют прижимное усилие прижимного вала 2. Диаметр центрального отверстия (о) кольца 7 больше диаметра (в) оси 4. Поэтому на изменение толщины кожевенного полуфабриката 10 адаптивное устройство 3 реагирует вертикальным перемещением по направляющей 6. В этой связи линейное давление, приложенное на кожевенный полуфабрикат 10, не изменяется,так как прижимным усилием является только сила тяжести адаптивного устройства. Каждое адаптивное устройство 3 прижимного вала 2 действует индивидуально и не зависит от положений соседних и других адаптивных устройств. Предложенная конструкция прижимного вала позволяет транспортировать кожевенный полуфабрикат неравномерной толщины и ширины под постоянным линейным давлением. Литература 1. Бурмистров А.Г. и др. Оборудование предприятий по производству кожи и меха - М. Легкая и пищевая пром-сть, 1981. 2. Патент РК 13256. Адаптивное устройство для мездрильной машины (Баубеков С.Ж., Байешов Б.Т. и др.) опубл. 06.05.2003, БИ 7. ФОРМУЛА ИЗОБРЕТЕНИЯ Адаптивное валковое транспортирующее устройство для мездрильной машины, содержащее нижний обрезиненный вал, верхний прижимной вал,прижимное устройство, станину и привода,отличающееся тем, что оно снабжено прижимным валом, который одновременно является и прижимным устройством, собран из адаптивных устройств одинаковой конструкции, расположенных в ряд малым зазором друг от друга с возможностью независимого приложением сил тяжестей 20805 подвижных частей на кожевенный полуфабрикат,состоящих из узких колец, одетых на неподвижную ось, фиксаторов колец, монтированных на
