Адаптивный прижимной вал для валковых механизмов кожевенных машин

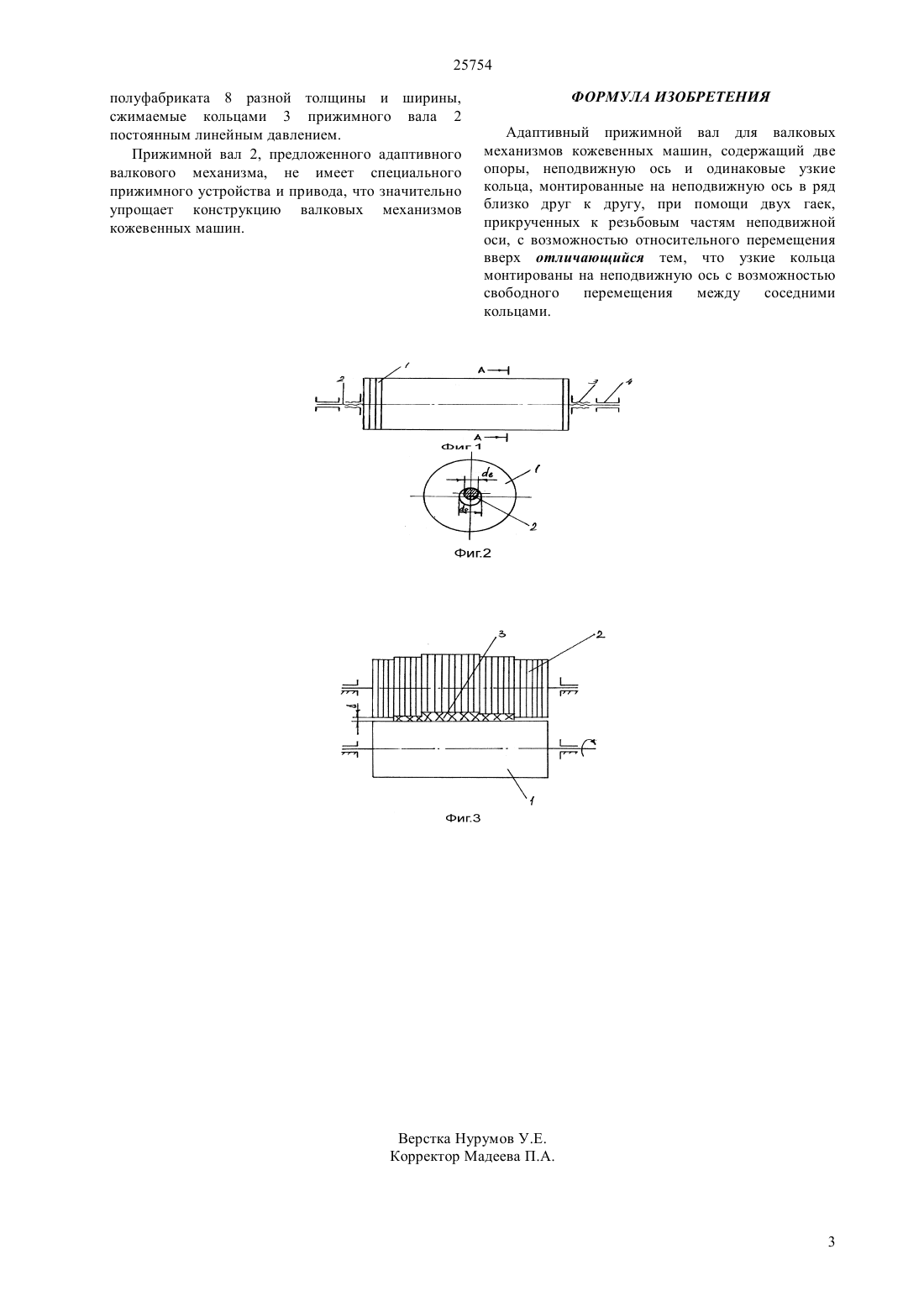

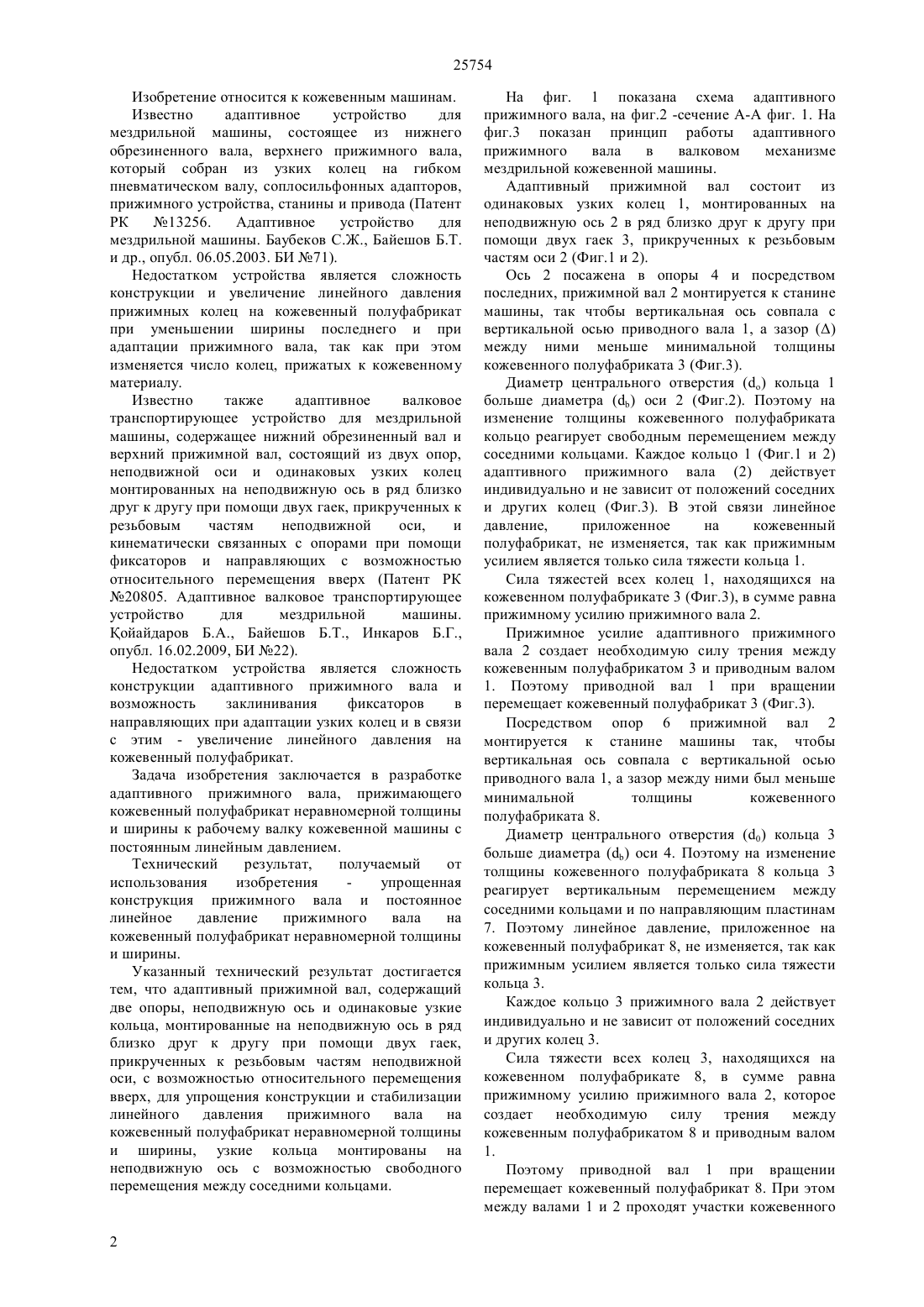

(51) 14 1/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ транспортирующих валковых механизмов мездрильных кожевенных машин, состоит из одинаковых узких колец, монтированных на неподвижную ось в ряд, близко друг к другу при помощи двух гаек, прикрученных к резьбовым частям неподвижной оси, с возможностью свободного перемещения между соседними кольцами. Неподвижная ось посажена в опоры,посредством которых адаптивный прижимной вал монтируется к станине машины. Предложенный адаптивный прижимной вал упрощает конструкцию валовых механизмов кожевенных машин и прижимает кожевенный полуфабрикат неравномерной толщины и ширины к рабочему валку с постоянным линейным давлением.(72) ойайдаров Бортан Абаевич Сахыбаев Ратбек Телгараевич Байешов Бакыт Турмаханович(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) АДАПТИВНЫЙ ПРИЖИМНОЙ ВАЛ ДЛЯ ВАЛКОВЫХ МЕХАНИЗМОВ КОЖЕВЕННЫХ МАШИН(57) Адаптивный прижимной вал для валковых механизмов кожевенных машин, в частности для 25754 Изобретение относится к кожевенным машинам. Известно адаптивное устройство для мездрильной машины, состоящее из нижнего обрезиненного вала, верхнего прижимного вала,который собран из узких колец на гибком пневматическом валу, соплосильфонных адапторов,прижимного устройства, станины и привода (Патент РК 13256. Адаптивное устройство для мездрильной машины. Баубеков С.Ж., Байешов Б.Т. и др., опубл. 06.05.2003. БИ 71). Недостатком устройства является сложность конструкции и увеличение линейного давления прижимных колец на кожевенный полуфабрикат при уменьшении ширины последнего и при адаптации прижимного вала, так как при этом изменяется число колец, прижатых к кожевенному материалу. Известно также адаптивное валковое транспортирующее устройство для мездрильной машины, содержащее нижний обрезиненный вал и верхний прижимной вал, состоящий из двух опор,неподвижной оси и одинаковых узких колец монтированных на неподвижную ось в ряд близко друг к другу при помощи двух гаек, прикрученных к резьбовым частям неподвижной оси,и кинематически связанных с опорами при помощи фиксаторов и направляющих с возможностью относительного перемещения вверх (Патент РК 20805. Адаптивное валковое транспортирующее устройство для мездрильной машины. ойайдаров Б.А., Байешов Б.Т., Инкаров Б.Г.,опубл. 16.02.2009, БИ 22). Недостатком устройства является сложность конструкции адаптивного прижимного вала и возможность заклинивания фиксаторов в направляющих при адаптации узких колец и в связи с этим - увеличение линейного давления на кожевенный полуфабрикат. Задача изобретения заключается в разработке адаптивного прижимного вала, прижимающего кожевенный полуфабрикат неравномерной толщины и ширины к рабочему валку кожевенной машины с постоянным линейным давлением. Технический результат,получаемый от использования изобретения упрощенная конструкция прижимного вала и постоянное линейное давление прижимного вала на кожевенный полуфабрикат неравномерной толщины и ширины. Указанный технический результат достигается тем, что адаптивный прижимной вал, содержащий две опоры, неподвижную ось и одинаковые узкие кольца, монтированные на неподвижную ось в ряд близко друг к другу при помощи двух гаек,прикрученных к резьбовым частям неподвижной оси, с возможностью относительного перемещения вверх, для упрощения конструкции и стабилизации линейного давления прижимного вала на кожевенный полуфабрикат неравномерной толщины и ширины, узкие кольца монтированы на неподвижную ось с возможностью свободного перемещения между соседними кольцами. На фиг. 1 показана схема адаптивного прижимного вала, на фиг.2 -сечение А-А фиг. 1. На фиг.3 показан принцип работы адаптивного прижимного вала в валковом механизме мездрильной кожевенной машины. Адаптивный прижимной вал состоит из одинаковых узких колец 1, монтированных на неподвижную ось 2 в ряд близко друг к другу при помощи двух гаек 3, прикрученных к резьбовым частям оси 2 (Фиг.1 и 2). Ось 2 посажена в опоры 4 и посредством последних, прижимной вал 2 монтируется к станине машины, так чтобы вертикальная ось совпала с вертикальной осью приводного вала 1, а зазормежду ними меньше минимальной толщины кожевенного полуфабриката 3 (Фиг.3). Диаметр центрального отверстиякольца 1 больше диаметраоси 2 (Фиг.2). Поэтому на изменение толщины кожевенного полуфабриката кольцо реагирует свободным перемещением между соседними кольцами. Каждое кольцо 1 (Фиг.1 и 2) адаптивного прижимного вала (2) действует индивидуально и не зависит от положений соседних и других колец (Фиг.3). В этой связи линейное давление,приложенное на кожевенный полуфабрикат, не изменяется, так как прижимным усилием является только сила тяжести кольца 1. Сила тяжестей всех колец 1, находящихся на кожевенном полуфабрикате 3 (Фиг.3), в сумме равна прижимному усилию прижимного вала 2. Прижимное усилие адаптивного прижимного вала 2 создает необходимую силу трения между кожевенным полуфабрикатом 3 и приводным валом 1. Поэтому приводной вал 1 при вращении перемещает кожевенный полуфабрикат 3 (Фиг.3). Посредством опор 6 прижимной вал 2 монтируется к станине машины так, чтобы вертикальная ось совпала с вертикальной осью приводного вала 1, а зазор между ними был меньше минимальной толщины кожевенного полуфабриката 8. Диаметр центрального отверстия (0) кольца 3 больше диаметраоси 4. Поэтому на изменение толщины кожевенного полуфабриката 8 кольца 3 реагирует вертикальным перемещением междусоседними кольцами и по направляющим пластинам 7. Поэтому линейное давление, приложенное на кожевенный полуфабрикат 8, не изменяется, так как прижимным усилием является только сила тяжести кольца 3. Каждое кольцо 3 прижимного вала 2 действует индивидуально и не зависит от положений соседних и других колец 3. Сила тяжести всех колец 3, находящихся на кожевенном полуфабрикате 8, в сумме равна прижимному усилию прижимного вала 2, которое создает необходимую силу трения между кожевенным полуфабрикатом 8 и приводным валом 1. Поэтому приводной вал 1 при вращении перемещает кожевенный полуфабрикат 8. При этом между валами 1 и 2 проходят участки кожевенного 25754 полуфабриката 8 разной толщины и ширины,сжимаемые кольцами 3 прижимного вала 2 постоянным линейным давлением. Прижимной вал 2, предложенного адаптивного валкового механизма, не имеет специального прижимного устройства и привода, что значительно упрощает конструкцию валковых механизмов кожевенных машин. ФОРМУЛА ИЗОБРЕТЕНИЯ Адаптивный прижимной вал для валковых механизмов кожевенных машин, содержащий две опоры, неподвижную ось и одинаковые узкие кольца, монтированные на неподвижную ось в ряд близко друг к другу, при помощи двух гаек,прикрученных к резьбовым частям неподвижной оси, с возможностью относительного перемещения вверх отличающийся тем, что узкие кольца монтированы на неподвижную ось с возможностью свободного перемещения между соседними кольцами.
