Привод сельскохозяйственных машин

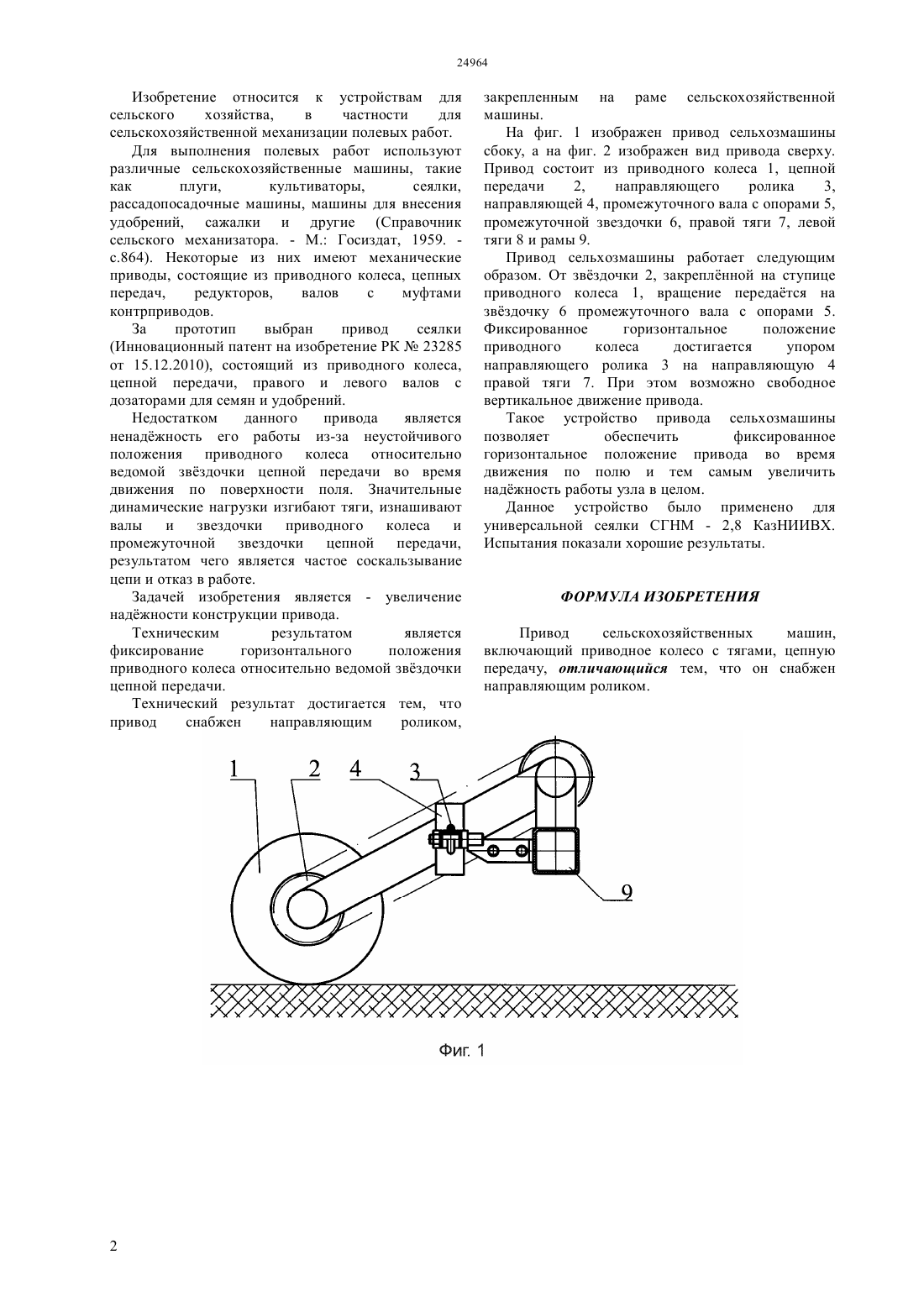

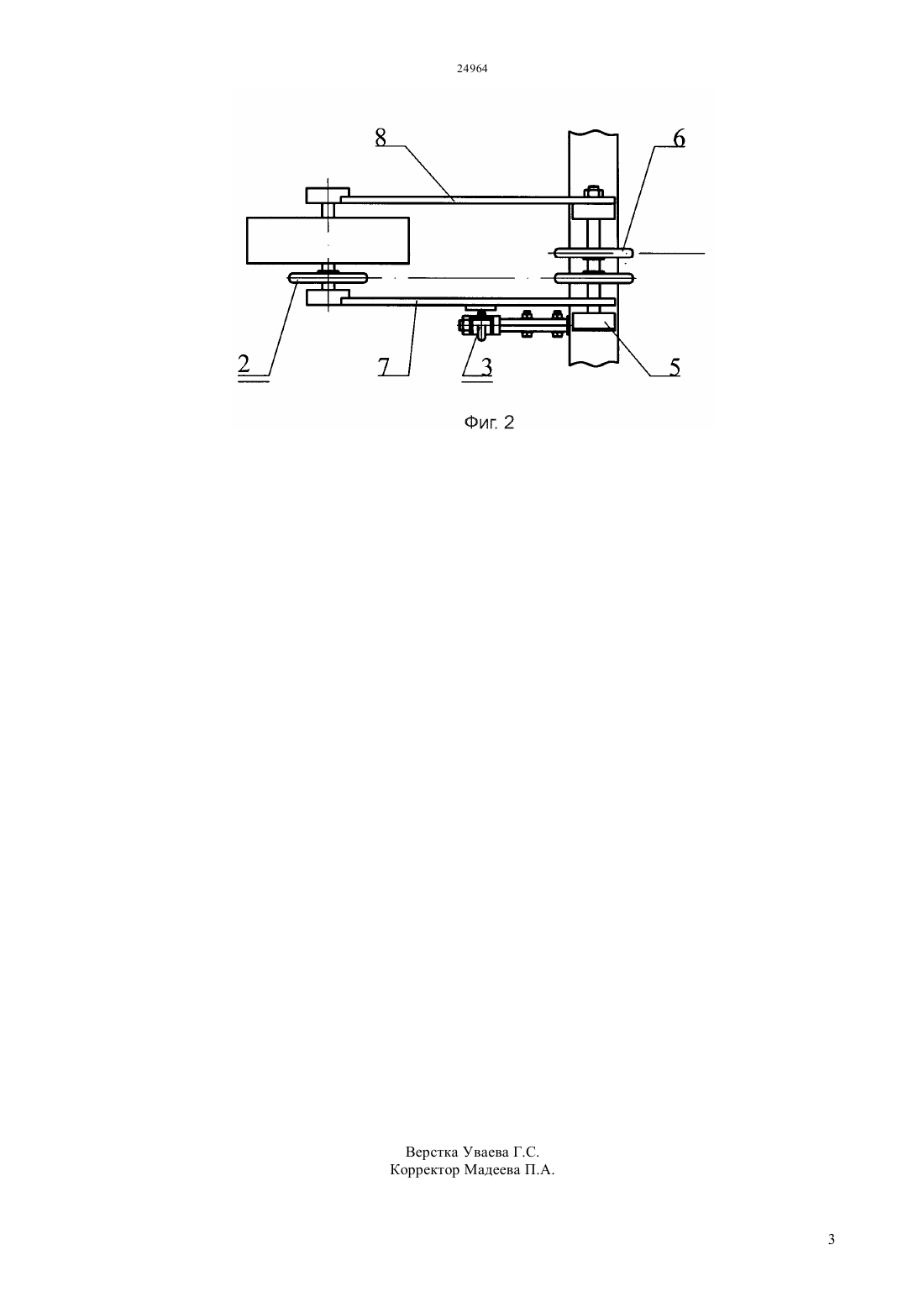

(51) 01 69/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ направляющего ролика,направляющей,промежуточного вала с опорами, промежуточной звездочки, правой и левой тяг. Привод устанавливается на раме сельхозмашины и при работе передает вращение через звездочку,закреплнную на ступице приводного колеса на звздочку промежуточного вала. Фиксированное горизонтальное положение приводного колеса достигается упором направляющего ролика на направляющую. Такое устройство привода сельхозмашины позволяет обеспечить фиксированное горизонтальное положение привода во время движения по полю и тем самым увеличить наджность работы узла в целом.(72) Калашников Александр Афанасьевич Кандрин Николай Ильич Мирдадаев Миробит Салимович Мамучев Руслан Алиевич(56) Инновационный патент РК 23285, 2010(57) Изобретение относится к устройствам для сельского хозяйства,в частности для сельскохозяйственной механизации полевых работ. Привод сельскохозяйственных машин состоит из приводного колеса с тягами, цепной передачи, 24964 Изобретение относится к устройствам для сельского хозяйства,в частности для сельскохозяйственной механизации полевых работ. Для выполнения полевых работ используют различные сельскохозяйственные машины, такие как плуги,культиваторы,сеялки,рассадопосадочные машины, машины для внесения удобрений, сажалки и другие (Справочник сельского механизатора. - М. Госиздат, 1959. с.864). Некоторые из них имеют механические приводы, состоящие из приводного колеса, цепных передач,редукторов,валов с муфтами контрприводов. За прототип выбран привод сеялки(Инновационный патент на изобретение РК 23285 от 15.12.2010), состоящий из приводного колеса,цепной передачи, правого и левого валов с дозаторами для семян и удобрений. Недостатком данного привода является ненаджность его работы из-за неустойчивого положения приводного колеса относительно ведомой звздочки цепной передачи во время движения по поверхности поля. Значительные динамические нагрузки изгибают тяги, изнашивают валы и звездочки приводного колеса и промежуточной звездочки цепной передачи,результатом чего является частое соскальзывание цепи и отказ в работе. Задачей изобретения является - увеличение наджности конструкции привода. Техническим результатом является фиксирование горизонтального положения приводного колеса относительно ведомой звздочки цепной передачи. Технический результат достигается тем, что привод снабжен направляющим роликом, 2 закрепленным на раме сельскохозяйственной машины. На фиг. 1 изображен привод сельхозмашины сбоку, а на фиг. 2 изображен вид привода сверху. Привод состоит из приводного колеса 1, цепной передачи 2,направляющего ролика 3,направляющей 4, промежуточного вала с опорами 5,промежуточной звездочки 6, правой тяги 7, левой тяги 8 и рамы 9. Привод сельхозмашины работает следующим образом. От звздочки 2, закреплнной на ступице приводного колеса 1, вращение передатся на звздочку 6 промежуточного вала с опорами 5. Фиксированное горизонтальное положение приводного колеса достигается упором направляющего ролика 3 на направляющую 4 правой тяги 7. При этом возможно свободное вертикальное движение привода. Такое устройство привода сельхозмашины позволяет обеспечить фиксированное горизонтальное положение привода во время движения по полю и тем самым увеличить наджность работы узла в целом. Данное устройство было применено для универсальной сеялки СГНМ - 2,8 КазНИИВХ. Испытания показали хорошие результаты. ФОРМУЛА ИЗОБРЕТЕНИЯ Привод сельскохозяйственных машин,включающий приводное колесо с тягами, цепную передачу, отличающийся тем, что он снабжен направляющим роликом.
