Привод для эскалаторов

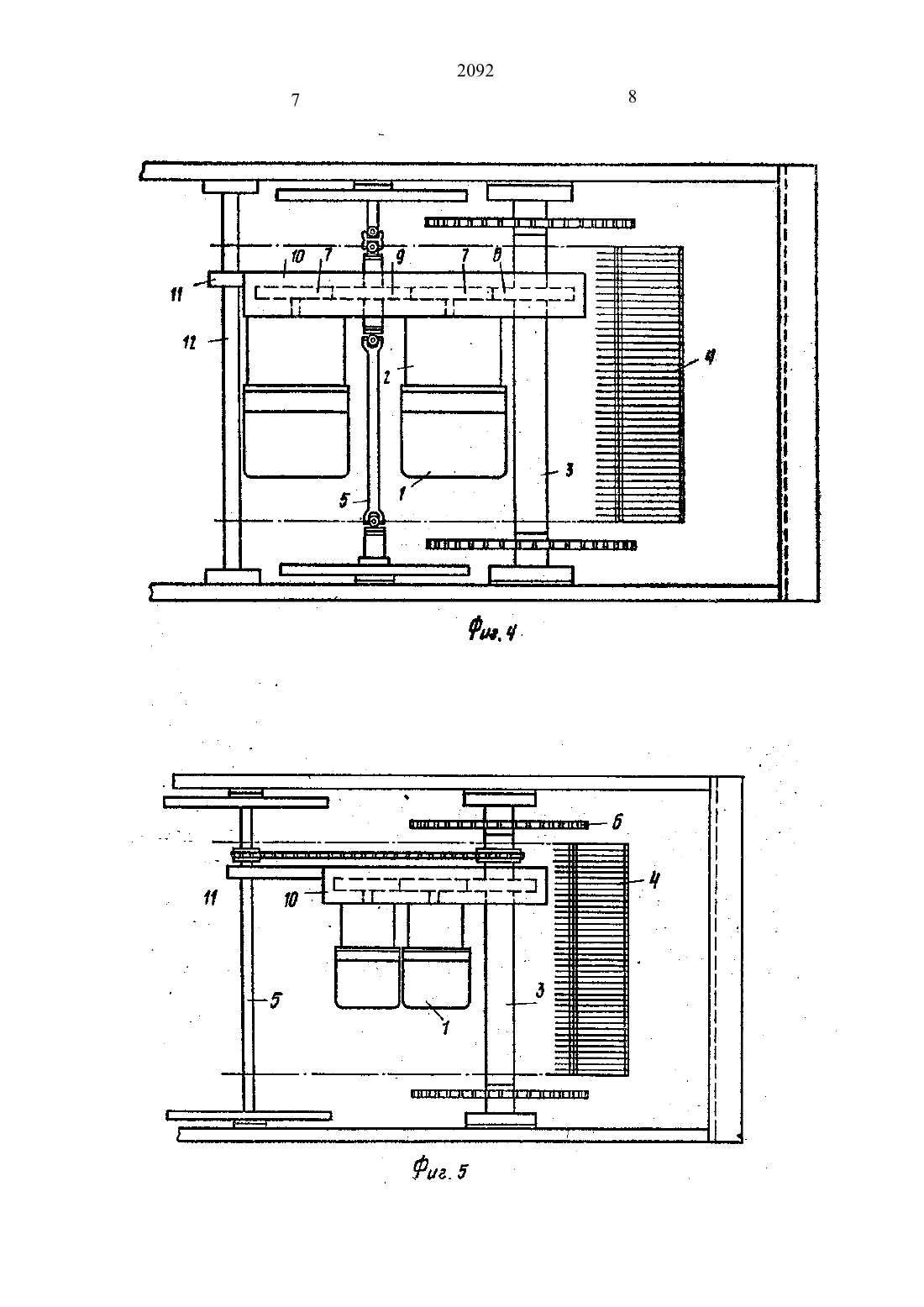

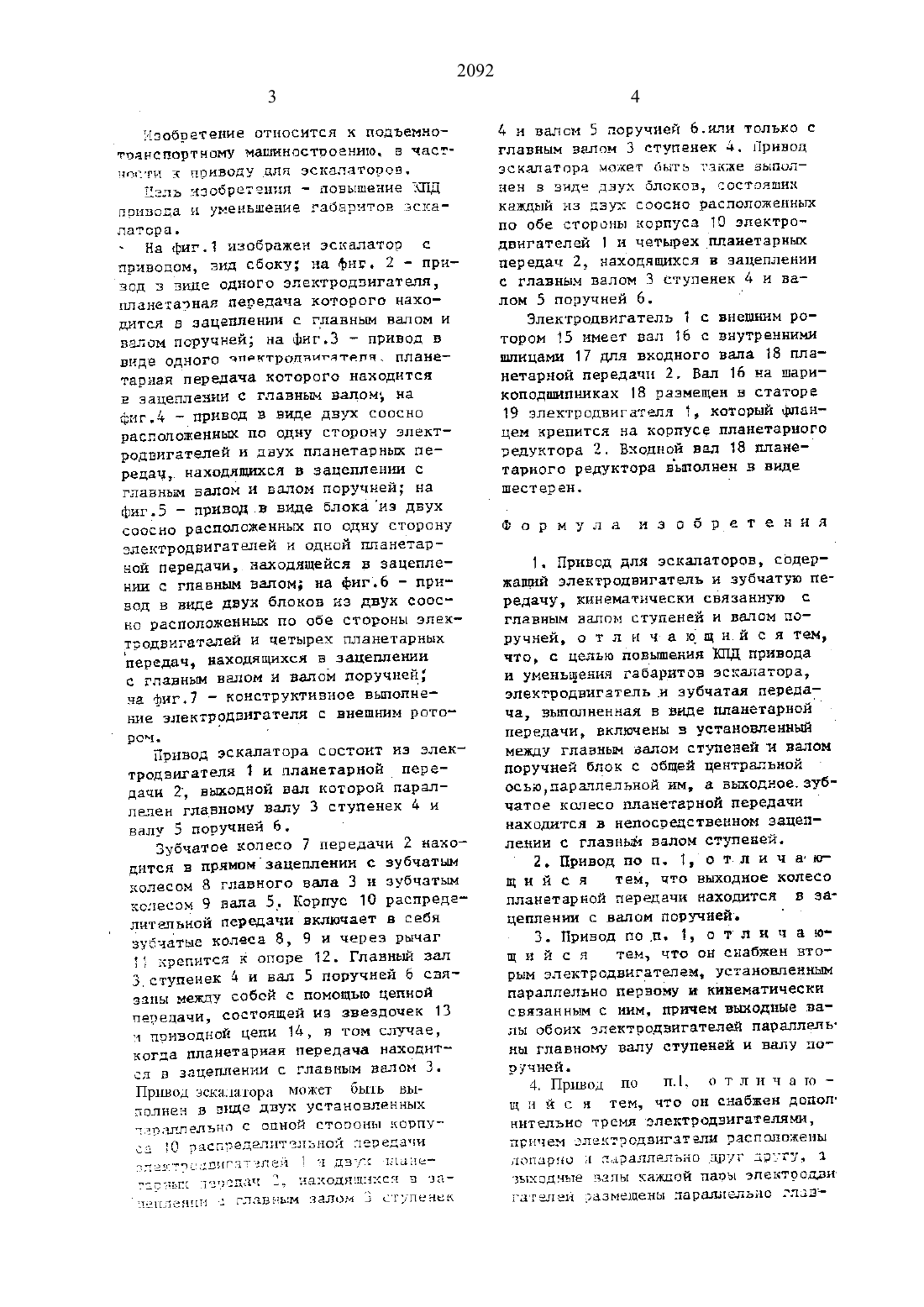

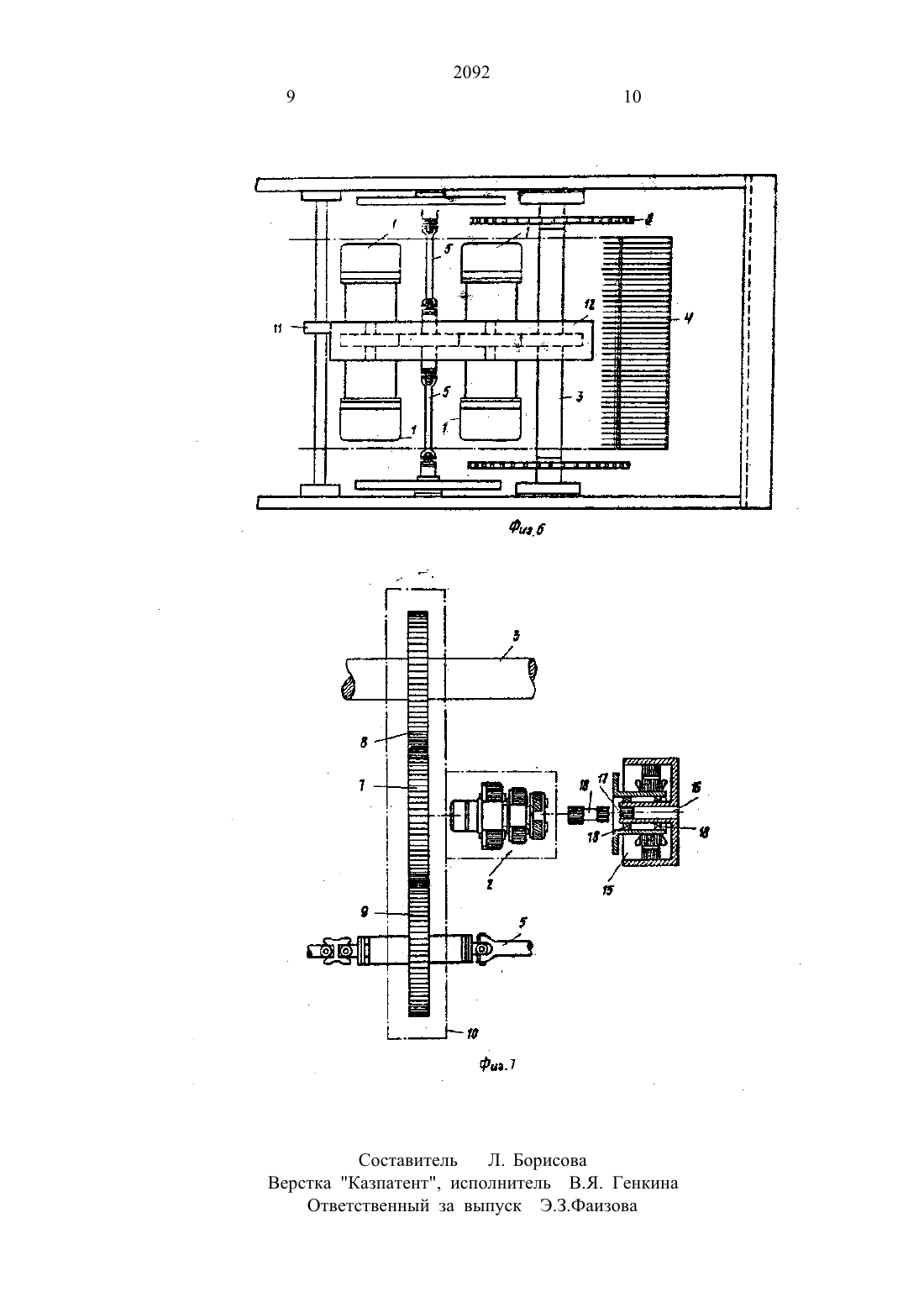

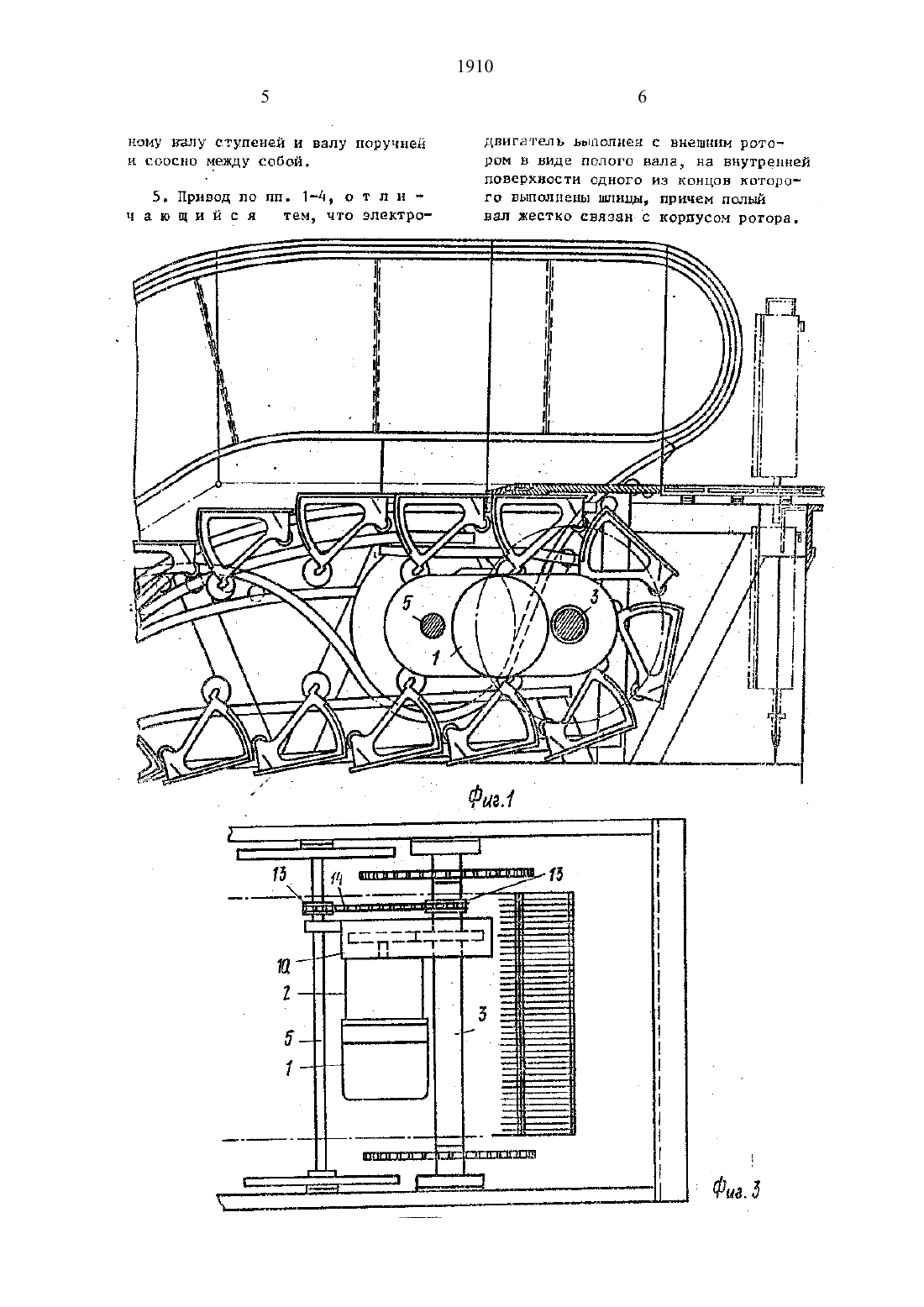

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(73) О унд К Оренштайн УНД Коппель м (та)уменьшениегабаритовэскалатора.Лрнвод содержнтэлектродвнгатель 1 изуочатую планетарную передачу 2 выкодное-зубчатое колесо 7 которой связано с главным валом 3 ступеней 4 и валом5 поручней 6. Вал 3 связан с валом 5 цепной передачей. Электродвигатель выполнен с внешним ротором и имеет вал с внутренними шлицами для входного вала планетарной передачи. Привод эскалатора можетбьпъ выепненИЗ НЕСКОЛЬКИХ РАСПОЛОЖЕННЫХ ПОПЗРНО н параллельно друг другу электродвигателей, вышодные валы которых параллельны налам 3 И 5. д э.п. ф-лы, 7 ил.Цель изобретения - повышение КПД привода и уменьшение габаритов эскалатсра.На фиг.1 изображен эскалатор с приводом, вид сбоку на фиг. 2 привод 3 виде одного электродвигателя,планетарная передача которого находится в зацеплении с главным валом и валом поручней на фнг.3 привод в виде одного КТР 0 ЛддТеПч планетарная передача которого находитсяе зацеплении с главным валом на фигд - привод В Виде двух соосно расположенным по одну сторону электродвигателей и двух планетарны передач, находящихся В зацеплении с главным валом и валом поручней на фнг.5 - привод в виде блока из двух соосно распопоженньш по одну сторону электродвигателей и одной планетарной передачи,находнщейся в зацеплении с главным валом на фиг.6 - привод в виде двух блоков из двух соосно расположенных по обе стороны электродвигателей и четырех планетарных передач, находящихся в зацеплениина фиг - конструктивное вьшолненне электродвигателя с внешним ротором.Привод эскалатора состоит из электродвигателя 1 и планетарной передачи 2 выщодной вал которой параллелен главном валу 3 ступенек 4 и валу 5 поручней б Зубчатое колесо 7 передачи 2 нанодится в прямонзацеплении с зубчатым колесом 8 главного вала 3 н зубчатьш колесом 9 вала 5, КОРПУС 10 РНСПРВДЕ лительной передачи включает в себя еубчатые колеса 8, 9 и через рьшаг крепится л опоре 12. Главный зал 3 ступенек д и вал 5 поручней 6 связаны между собой с помощью цепной передачи, состоящей из звездочек 13 н приводной цели 14, в том случае,когда планетарная передача находится 3 зацеплении с главным валом 3. Привод эскндилхгорн МОЖСТ ЬПЬ ВЫддднен в виде двух установленных ддпдллелънп с опнои стороны корпу 0 распределительной передачи гзпвдатгразццъкг-атзлейпшикл за ЦТ ЪГПЕЗ Не С4 и валом 5 поручней 6.или только с главным валом 3 ступенек 4. Привод эскалатора МОЖЕТ ЙЫТЬ ТЗКПКЕ ВЫПОЛнен в виде двух блоков, состоящих КНЖДЫЙ ИЗ ДВУХ СООСНО РЗСПОЛОЖЕННЬШ по обе стороны корпуса 10 электродвигателей 1 и четырех планетарны передач 2, находящихся в зацеплении с главным валом 3 ступенек 4 и валом 5 поручней 6. Электродвигатель 1 с внешним ротором 15 имеет вал 16 с внутренними шлицами 17 для входного вала 18 планетарной передачи 2. Вел 16 на шарикоподшипниках 18 размещен в статоре 19 электродвигателя 1, который фланцем крепится на корпусе планетарного редуктора 2. Входной вал 18 планетарного редуктора въшолнен в виде шестерен. Ф о р м у л а н 3 о б ре т е н и я 1. Привод для эскалаторов, содержащий электродвигатель и зубчатую передачу, кинематически связанную с ГЛЗВНЫМ 3311015 СТУПЕНЕЙ Н валом НО ручной, о т л и ч-а щщ и й с я тем,что, с целью повышения КПД привода и уменьшения габаритов эскалатора,электродвигатель н зубчатая передача, вьшолненная в виде планетарной передачи, включены в установленный между глааньм валом ступеней и валом поручней блок с общей центральной осьюпараллельной им, а выодное.эубчатое колесо планетарной передачи находится в непосредственном зацеллении с главны валом ступеней. 2. Привод по п. 1, о т л и ч алкг Щ н й с я таи, что выходное колесо планетарной передачи находится в зацеплении с валом поручней. 3. Привод по п. 1, о т л и ч а ющ и й с Я тем, что он снабжен вторым электродвигателем, установленньш параллельно первому и кинематически связанным с ним, причем выодные валы обоих электродвигателей параллельны главному валу ступеней н валу поручней. 4. Привод П 0 П-Ъ щ Н й с н тем, что он снабжен долот ннтельно тремя электродвигателями,ПРИЧЕМ ЭЛВКТРСДЗИГЗТЧИ ЭЗСПОЛОКЭНЫ попарно А параллельно друг другу, 1 выходные непы каждой пары электродви ГКГЭЦЧЭГ ЗЗМЕДЦЕНЬЪ ПЗРНЛЛЕЬЧЬНО ддд5 6 пом 1 Гаду Ступеней и валу поручней ДВНГЫТСЛЬ ВЫПОЛНЕН С ВНЕШНИМ РОТОи ссосно между собой. РОМ В Виде полого вала, на внутренней ПОВЕРХНОСТИ ОДНОГО ИЗ КОНЦОВ КОТОРОЕ 5. Привод по пп. 14, о т л и т- го выполнены шпицы, причем полый ч а ю щ и й с я тем, что электро- вал жестко связан- с корпусом ротора.
