Система управления мембранным электромагнитным насосом дозатором

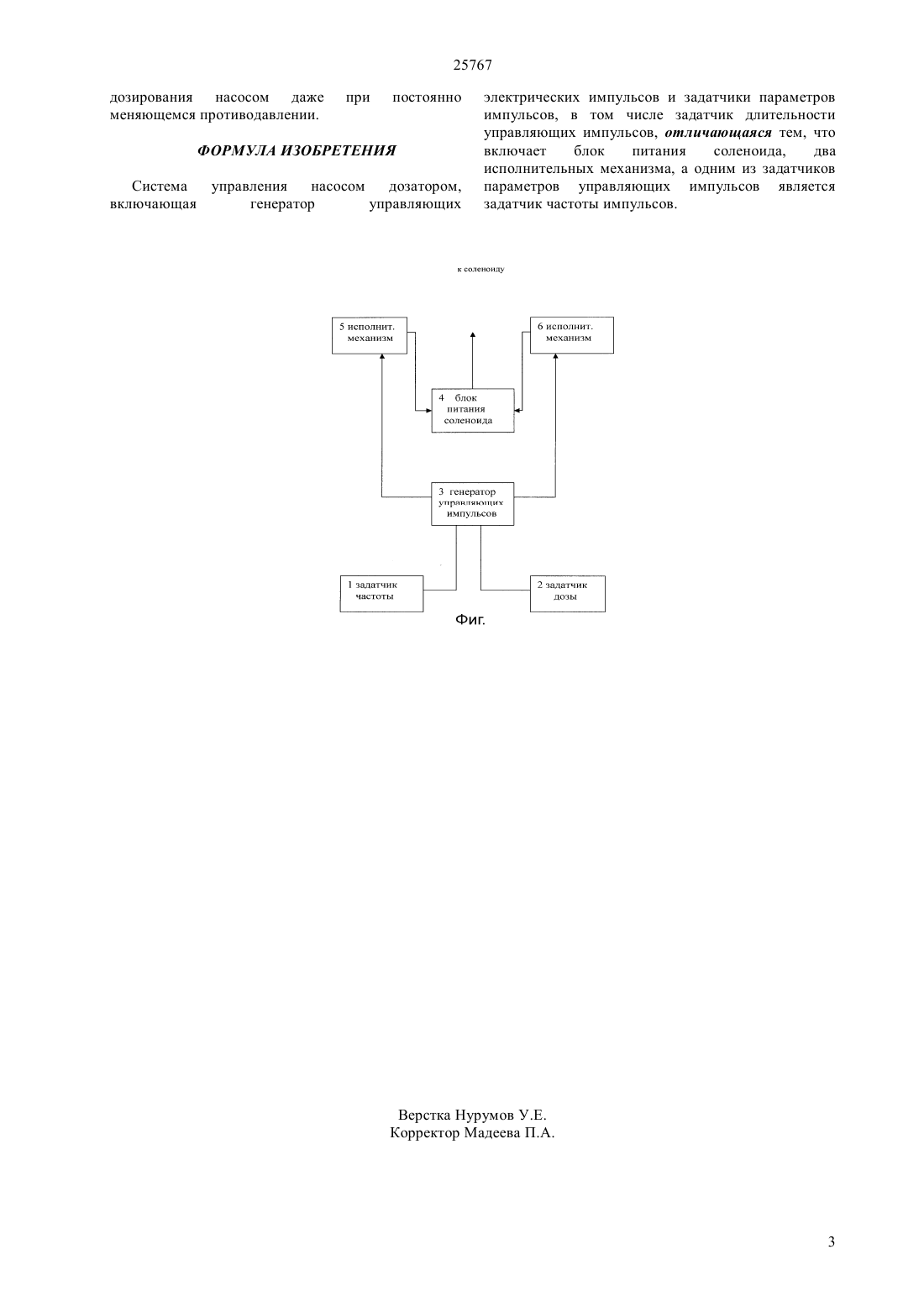

(51) 04 49/00 (2011.01) 04 43/00 (2011.01) 04 13/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ флотации, при очистке сточных вол и г.п., в системах дозирования различных (в том числе агрессивных и стерильных) жидких сред или в качестве средства управления дискретным питателем, обеспечивающим строгое постоянство среднего значения расхода жидкости при непрерывной подаче доз с заданной частотой. Технический результат,получаемый от использования изобретения,расширение диапазона возможных размеров единичных доз,дозируемых насосом-дозатором. Предложена система управления насосом дозатором, включающая генератор управляющих электрических импульсов и задатчики параметров импульсов, в том числе задатчик длительности управляющих импульсов, при этом система управления включает блок питания соленоида, два исполнительных механизма, а одним из задатчиков параметров управляющих импульсов является задатчиком частоты импульсов.(72) Пилат Борис Вольфович Микулинский Александр Александрович Патуров Юрий Анатольевич Маенков Эдуард Иванович(54) СИСТЕМА УПРАВЛЕНИЯ МЕМБРАННЫМ ЭЛЕКТРОМАГНИТНЫМ НАСОСОМ ДОЗАТОРОМ(57) Изобретение относится к химическому машиностроению, в частности, к насосам объемного вытеснения, а точнее к техническим средствам управления мембранным электромагнитным насосом-дозатором. Изобретение предназначено для использования в химической,пищевой,фармацевтической промышленности, при процессе 25767 Изобретение относится к химическому машиностроению, в частности, к насосам объемного вытеснения, а точнее к техническим средствам управления мембранным электромагнитным насосом-дозатором. Изобретение предназначено для использования в химической,пищевой,фармацевтической промышленности, при процессе флотации, при очистке сточных вод и т.п., в системах дозирования различных (в том числе агрессивных и стерильных) жидких сред или в качестве средства управления дискретным питателем, обеспечивающим строгое постоянство среднего значения расхода жидкости при непрерывной подаче доз с заданной частотой. В электромагнитных (соленоидных) мембранных дозирующих насосах всасывание и инжекция жидкостей из рабочей емкости дозирующей головки происходит за счет вынужденного колебания мембраны. Колебательное движение передается на мембрану посредством соединенного с ней штока,движущегося в электромагнитном поле соленоида. Известна система управления электромагнитным мембранным насосом-дозатором-.//42011/,на основе микропроцессора и осуществляющая регулировку дозирования посредством изменения амплитуды и частоты хода штока в соленоиде. Особенности такой конструкции обусловливают равную продолжительность относительно коротких периодов всасывания и нагнетания за время одного рабочего цикла. Недостаток известного устройства невозможность изменять величину единичной дозы дозируемой жидкости. Известна система управления электромагнитным мембранным насосом-дозатором в газоодоризационной установке //..// / 2010/, работающей по принципу инжекции. Одорант впрыскивается в поток газа мембранным насосомдозатором электромагнитного действия через инжекционное сопло. Система управления включает генератор управляющих электрических импульсов,задатчики числа импульсов и длительности импульсов, устройство синхронизации с внешним источником импульсов счетчика объемного расхода одорируемой среды. Н-дозатор получает электрический импульс от системы управления и после этого совершает один ход, при котором подается установленное количество одоранта. Число и длительность импульсов система управления определяет на основании импульсов счетчика объемного расхода, пропорциональных расходу одорируемой среды. Известна система управления электромагнитным насос-дозатором,имеющим привод от быстродействующего электромагнита, работающим в импульсном режиме и имеющим два устойчивых состояния - полностью открытое и полностью закрытое, описанная в / Патент РФ 2285145, кл. 02 51/06, 16 31/02, 2006/,. Система управления включает генератор управляющих электрических импульсов, задатчик числа импульсов и задатчик длительности импульсов,устройство 2 синхронизации с внешним источником импульсов. Управление дозированием жидкости производится путем изменения времени открытого состояния клапана, продолжительность которого находится в непосредственной связи с длительностью управляющего электрического импульса от генератора импульсов системы управления,подаваемого на обмотку электромагнита. Недостаток известного устройства невозможность изменять величину единичной дозы дозируемой жидкости. Технический результат,получаемый от использования изобретения,расширение диапазона возможных размеров единичных доз,дозируемых насосом-дозатором. Технический результат достигается тем, что предлагаемая система управления насосом дозатором так же, как известная, включает генератор управляющих электрических импульсов и задатчики параметров импульсов, в том числе задатчик длительности управляющих импульсов. Однако, в отличие т известной системы управления насосом-дозатором,предлагаемая система управления включает блок питания соленоида, два исполнительных механизма, а одним из задатчиков параметров управляющих импульсов является задатчиком частоты импульсов. Сущность изобретения поясняется чертежом, где на фиг. схематически показана функциональная схема предлагаемой системы управления насосомдозатором. Система управления насосом-дозатором включает задатчики параметров импульсов задатчик частоты 1 управляющих импульсов и задатчик длительности 2 управляющих импульсов(дозы), генератор 3 управляющих электрических импульсов, блок 4 питания соленоида, два исполнительных механизма (реле) 5 и 6. Система управления насосом-дозатором работает следующим обратом. С помощью задатчиков частоты 1 управляющих импульсов и задатчика 2 длительности(единичной дозы) импульсов устанавливается необходимый объем реагента инжектируемого в обрабатываемую среду. Сигналы задатчиков подаются на генератор 3 управляющих электрических импульсов, которые поступают на исполнительный механизм (реле) 5, срабатывающий от переднего фронта управляющего импульса, и на исполнительный механизм (реле) 6, срабатывающий от заднего фронта управляющего импульса. Исполнительный механизм 5 подключает блок питания 4 к соленоиду насос-дозатора,исполнительный механизм 6 отключает блок питания 4 от соленоида. Дозирующий насос позволяют максимально точно дозировать жидкость. Насос-дозатор втягивает предварительно заданный объем жидкости во время обратного хода толкателя и выталкивает этот объем жидкости в дозировочную линию в цикле нагнетания. Производительность насос-дозатора может регулироваться путем изменения длины и частоты импульсов напряжения. Это позволяет достичь максимально точного 25767 дозирования насосом даже меняющемся противодавлении. ФОРМУЛА ИЗОБРЕТЕНИЯ Система управления насосом дозатором,включающая генератор управляющих электрических импульсов и задатчики параметров импульсов, в том числе задатчик длительности управляющих импульсов, отличающаяся тем, что включает блок питания соленоида,два исполнительных механизма, а одним из задатчиков параметров управляющих импульсов является задатчик частоты импульсов.
