Струйный насос

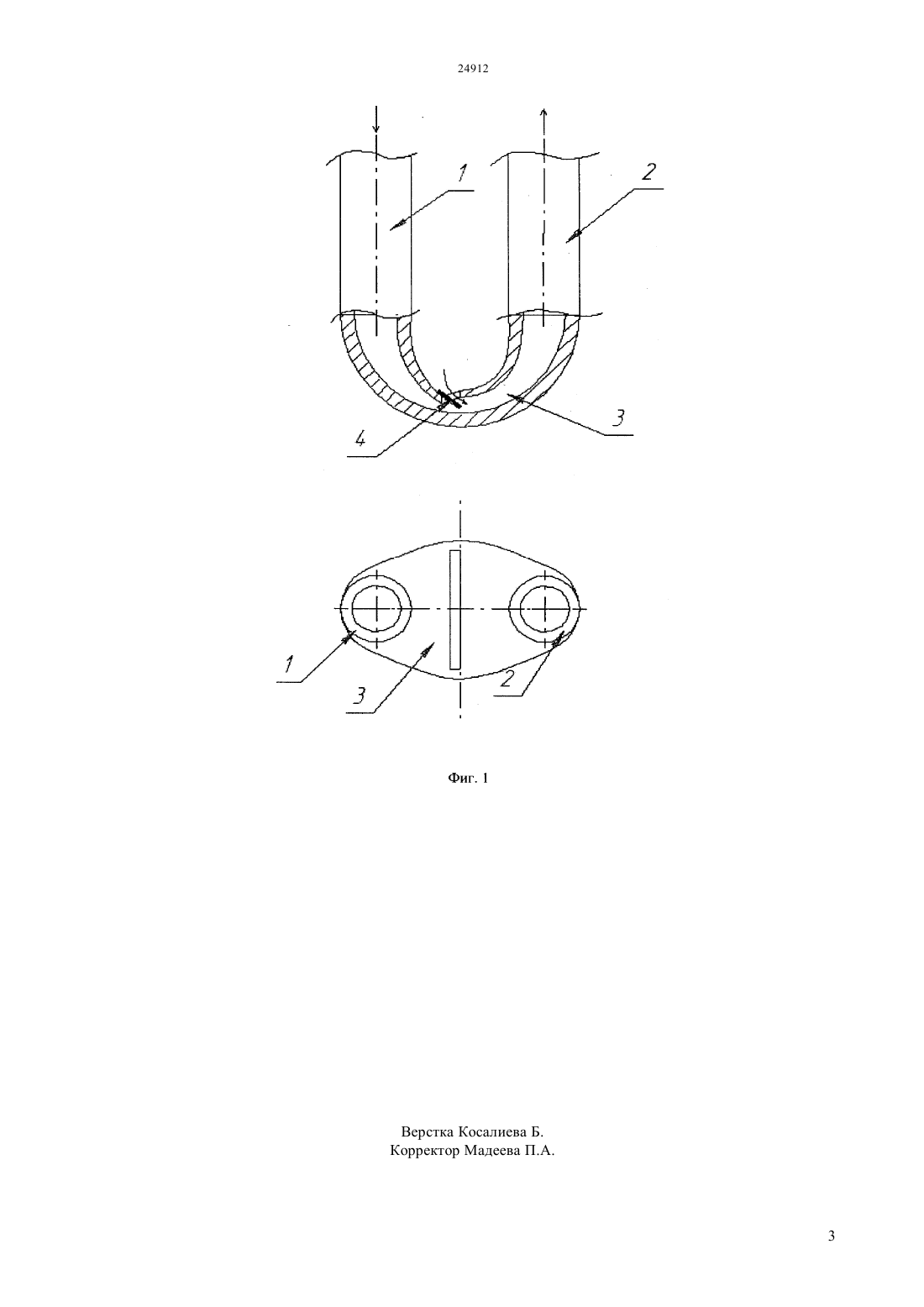

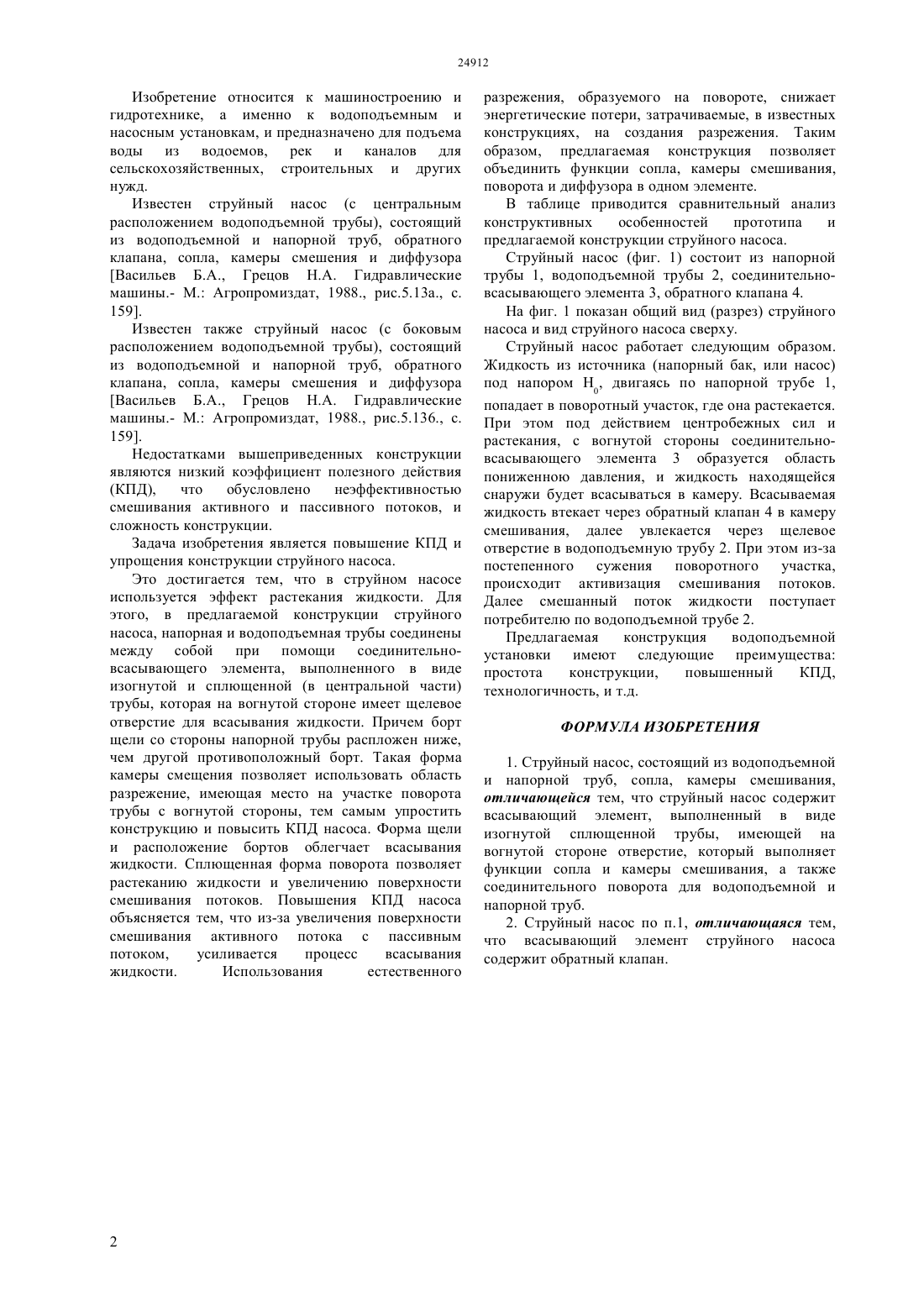

(51) 04 7/02 (2010.01) 04 5/46 (2010.01) 04 5/54 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Струйный насос, состоящий из водоподъемной и напорной труб,сопла,камеры смещения,отличающейся тем, что он содержит всасывающий элемент,выполненный в виде изогнутой сплющенной трубы, имеющей на вогнутой стороне щелевое отверстие, который выполняет функции сопла и камеры смешивания,а также соединительного поворота для водоподъемной и напорной труб, причем всасывающий элемент снабжается обратным клапаном,для предотвращения обратного истечения воды из струйного насоса при его остановке.(57) Изобретение относится машиностроению, а именно к насосным установкам, и предназначено для подъема жидкости из скважин, при бурении нефтяных и газовых скважин, а также для подъема воды из различных водоемов для строительных и других нужд. Изобретение относится к машиностроению и гидротехнике, а именно к водоподъемным и насосным установкам, и предназначено для подъема воды из водоемов, рек и каналов для сельскохозяйственных, строительных и других нужд. Известен струйный насос (с центральным расположением водоподъемной трубы), состоящий из водоподъемной и напорной труб, обратного клапана, сопла, камеры смешения и диффузора Васильев Б.А., Грецов Н.А. Гидравлические машины.- М. Агропромиздат, 1988., рис.5.13 а., с. 159. Известен также струйный насос (с боковым расположением водоподъемной трубы), состоящий из водоподъемной и напорной труб, обратного клапана, сопла, камеры смешения и диффузора Васильев Б.А., Грецов Н.А. Гидравлические машины.- М. Агропромиздат, 1988., рис.5.136., с. 159. Недостатками вышеприведенных конструкции являются низкий коэффициент полезного действия(КПД),что обусловлено неэффективностью смешивания активного и пассивного потоков, и сложность конструкции. Задача изобретения является повышение КПД и упрощения конструкции струйного насоса. Это достигается тем, что в струйном насосе используется эффект растекания жидкости. Для этого, в предлагаемой конструкции струйного насоса, напорная и водоподъемная трубы соединены между собой при помощи соединительновсасывающего элемента, выполненного в виде изогнутой и сплющенной (в центральной части) трубы, которая на вогнутой стороне имеет щелевое отверстие для всасывания жидкости. Причем борт щели со стороны напорной трубы распложен ниже,чем другой противоположный борт. Такая форма камеры смещения позволяет использовать область разрежение, имеющая место на участке поворота трубы с вогнутой стороны, тем самым упростить конструкцию и повысить КПД насоса. Форма щели и расположение бортов облегчает всасывания жидкости. Сплющенная форма поворота позволяет растеканию жидкости и увеличению поверхности смешивания потоков. Повышения КПД насоса объясняется тем, что из-за увеличения поверхности смешивания активного потока с пассивным потоком,усиливается процесс всасывания жидкости. Использования естественного разрежения, образуемого на повороте, снижает энергетические потери, затрачиваемые, в известных конструкциях, на создания разрежения. Таким образом, предлагаемая конструкция позволяет объединить функции сопла, камеры смешивания,поворота и диффузора в одном элементе. В таблице приводится сравнительный анализ конструктивных особенностей прототипа и предлагаемой конструкции струйного насоса. Струйный насос (фиг. 1) состоит из напорной трубы 1, водоподъемной трубы 2, соединительновсасывающего элемента 3, обратного клапана 4. На фиг. 1 показан общий вид (разрез) струйного насоса и вид струйного насоса сверху. Струйный насос работает следующим образом. Жидкость из источника (напорный бак, или насос) под напором Н 0, двигаясь по напорной трубе 1,попадает в поворотный участок, где она растекается. При этом под действием центробежных сил и растекания, с вогнутой стороны соединительновсасывающего элемента 3 образуется область пониженною давления, и жидкость находящейся снаружи будет всасываться в камеру. Всасываемая жидкость втекает через обратный клапан 4 в камеру смешивания, далее увлекается через щелевое отверстие в водоподъемную трубу 2. При этом из-за постепенного сужения поворотного участка,происходит активизация смешивания потоков. Далее смешанный поток жидкости поступает потребителю по водоподъемной трубе 2. Предлагаемая конструкция водоподъемной установки имеют следующие преимущества простота конструкции,повышенный КПД,технологичность, и т.д. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Струйный насос, состоящий из водоподъемной и напорной труб, сопла, камеры смешивания,отличающейся тем, что струйный насос содержит всасывающий элемент, выполненный в виде изогнутой сплющенной трубы, имеющей на вогнутой стороне отверстие, который выполняет функции сопла и камеры смешивания, а также соединительного поворота для водоподъемной и напорной труб. 2. Струйный насос по п.1, отличающаяся тем,что всасывающий элемент струйного насоса содержит обратный клапан.
