Центробежно-струйный насос Абдураманова

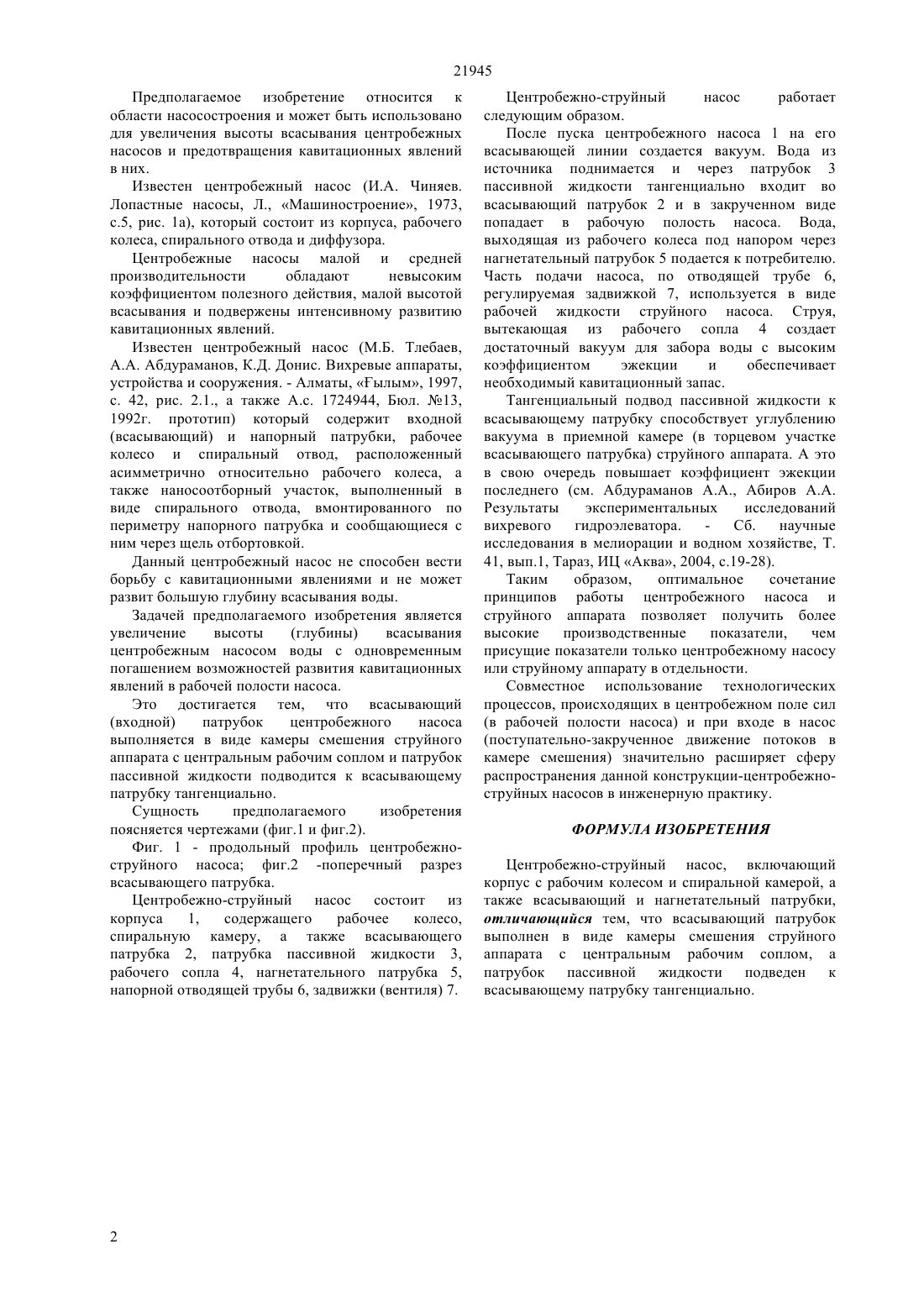

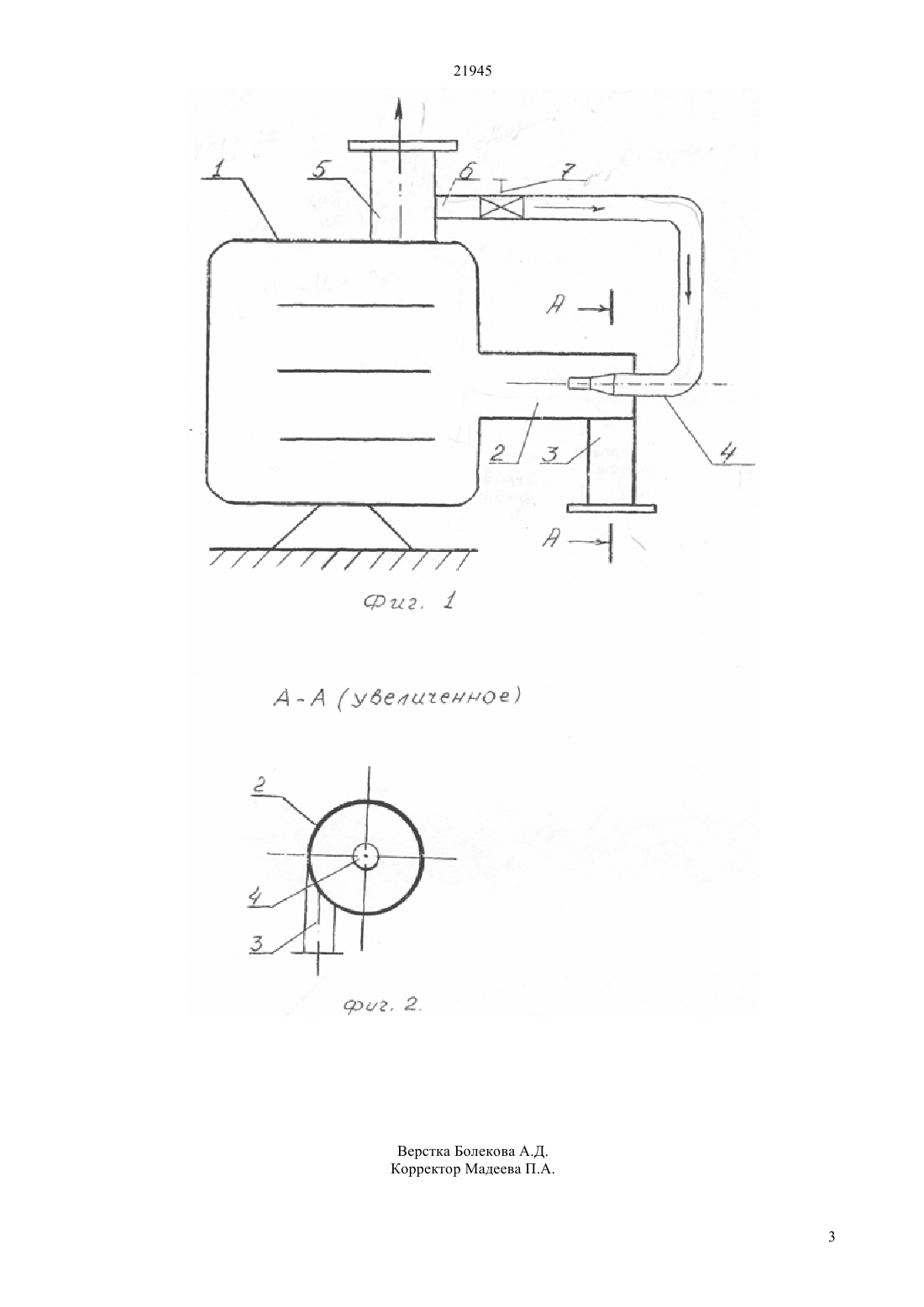

(51) 04 5/00 (2006.01) 04 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Центробежно-струйный насос, включающий корпус с рабочим колесом и спиральной камерой, а также всасывающий и нагнетательный патрубки,отличается от известных тем, что всасывающий патрубок выполнен в виде камеры смешения струйного аппарата с центральным рабочим соплом,а патрубок пассивной жидкости подведен к всасывающему патрубку тангенциально. Центробежно-струйный насос содержит в себе преимущества как центробежного так и струйного насосов, а именно обладает большой высотой всасывания воды и может предотвратить возникновения кавитационных явлений. Центробежно-струйный насос является весьма совершенной гидравлической машиной, способной найти более широкое применение, чем обычный центробежный насос.(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(57) Изобретение относится к области насосостроения и может быть использовано для увеличения высоты всасывания центробежных насосов и предотвращения кавитационных явлений в них. 21945 Предполагаемое изобретение относится к области насосостроения и может быть использовано для увеличения высоты всасывания центробежных насосов и предотвращения кавитационных явлений в них. Известен центробежный насос (И.А. Чиняев. Лопастные насосы, Л., Машиностроение, 1973,с.5, рис. 1 а), который состоит из корпуса, рабочего колеса, спирального отвода и диффузора. Центробежные насосы малой и средней производительности обладают невысоким коэффициентом полезного действия, малой высотой всасывания и подвержены интенсивному развитию кавитационных явлений. Известен центробежный насос (М.Б. Тлебаев,А.А. Абдураманов, К.Д. Донис. Вихревые аппараты,устройства и сооружения. - Алматы, ылым, 1997,с. 42, рис. 2.1., а также А.с. 1724944, Бюл. 13,1992 г. прототип) который содержит входной(всасывающий) и напорный патрубки, рабочее колесо и спиральный отвод, расположенный асимметрично относительно рабочего колеса, а также наносоотборный участок, выполненный в виде спирального отвода, вмонтированного по периметру напорного патрубка и сообщающиеся с ним через щель отбортовкой. Данный центробежный насос не способен вести борьбу с кавитационными явлениями и не может развит большую глубину всасывания воды. Задачей предполагаемого изобретения является увеличение высоты(глубины) всасывания центробежным насосом воды с одновременным погашением возможностей развития кавитационных явлений в рабочей полости насоса. Это достигается тем, что всасывающий(входной) патрубок центробежного насоса выполняется в виде камеры смешения струйного аппарата с центральным рабочим соплом и патрубок пассивной жидкости подводится к всасывающему патрубку тангенциально. Сущность предполагаемого изобретения поясняется чертежами (фиг.1 и фиг.2). Фиг. 1 - продольный профиль центробежноструйного насоса фиг.2 -поперечный разрез всасывающего патрубка. Центробежно-струйный насос состоит из корпуса 1,содержащего рабочее колесо,спиральную камеру, а также всасывающего патрубка 2, патрубка пассивной жидкости 3,рабочего сопла 4, нагнетательного патрубка 5,напорной отводящей трубы 6, задвижки (вентиля) 7. Центробежно-струйный насос работает следующим образом. После пуска центробежного насоса 1 на его всасывающей линии создается вакуум. Вода из источника поднимается и через патрубок 3 пассивной жидкости тангенциально входит во всасывающий патрубок 2 и в закрученном виде попадает в рабочую полость насоса. Вода,выходящая из рабочего колеса под напором через нагнетательный патрубок 5 подается к потребителю. Часть подачи насоса, по отводящей трубе 6,регулируемая задвижкой 7, используется в виде рабочей жидкости струйного насоса. Струя,вытекающая из рабочего сопла 4 создает достаточный вакуум для забора воды с высоким коэффициентом эжекции и обеспечивает необходимый кавитационный запас. Тангенциальный подвод пассивной жидкости к всасывающему патрубку способствует углублению вакуума в приемной камере (в торцевом участке всасывающего патрубка) струйного аппарата. А это в свою очередь повышает коэффициент эжекции последнего (см. Абдураманов А.А., Абиров А.А. Результаты экспериментальных исследований вихревого гидроэлеватора. Сб. научные исследования в мелиорации и водном хозяйстве, Т. 41, вып.1, Тараз, ИЦ Аква, 2004, с.19-28). Таким образом,оптимальное сочетание принципов работы центробежного насоса и струйного аппарата позволяет получить более высокие производственные показатели,чем присущие показатели только центробежному насосу или струйному аппарату в отдельности. Совместное использование технологических процессов, происходящих в центробежном поле сил(поступательно-закрученное движение потоков в камере смешения) значительно расширяет сферу распространения данной конструкции-центробежноструйных насосов в инженерную практику. ФОРМУЛА ИЗОБРЕТЕНИЯ Центробежно-струйный насос, включающий корпус с рабочим колесом и спиральной камерой, а также всасывающий и нагнетательный патрубки,отличающийся тем, что всасывающий патрубок выполнен в виде камеры смешения струйного аппарата с центральным рабочим соплом, а патрубок пассивной жидкости подведен к всасывающему патрубку тангенциально.
