Номер инновационного патента: 23556

Опубликовано: 15.12.2010

Авторы: Минарбеков Жамалхан Изтилеуович, Абдураманов Абдуманап

Скачать PDF файл.

Формула / Реферат

Предполагаемое изобретение относится к гидротехнике, области водоснабжения и канализации, химической промышленности, сельского хозяйства. Оно предназначено для увеличения общей подачи и напора струйных насосов.
Батарейный струйный насос, включающий приемные камеры, рабочие сопла, камер смешения, диффузоров, а также напорных трубопроводов и всасывающих патрубков отличается тем, что центральное и кольцевое сопла каждого струйного насоса, соединенного в батарею, выполнены соосно и расположены ввнутри приемной камеры коаксиально, причем центральное сопло подведено вдоль оси аппарата до поперечного сечения, совпадающего с концом диффузора.
Батарейный струйный насос обладает способностью увеличить общую подачу и напор нагнетаемой жидкости, поэтому найдет широкое применение на практике.

Текст

Смотреть все

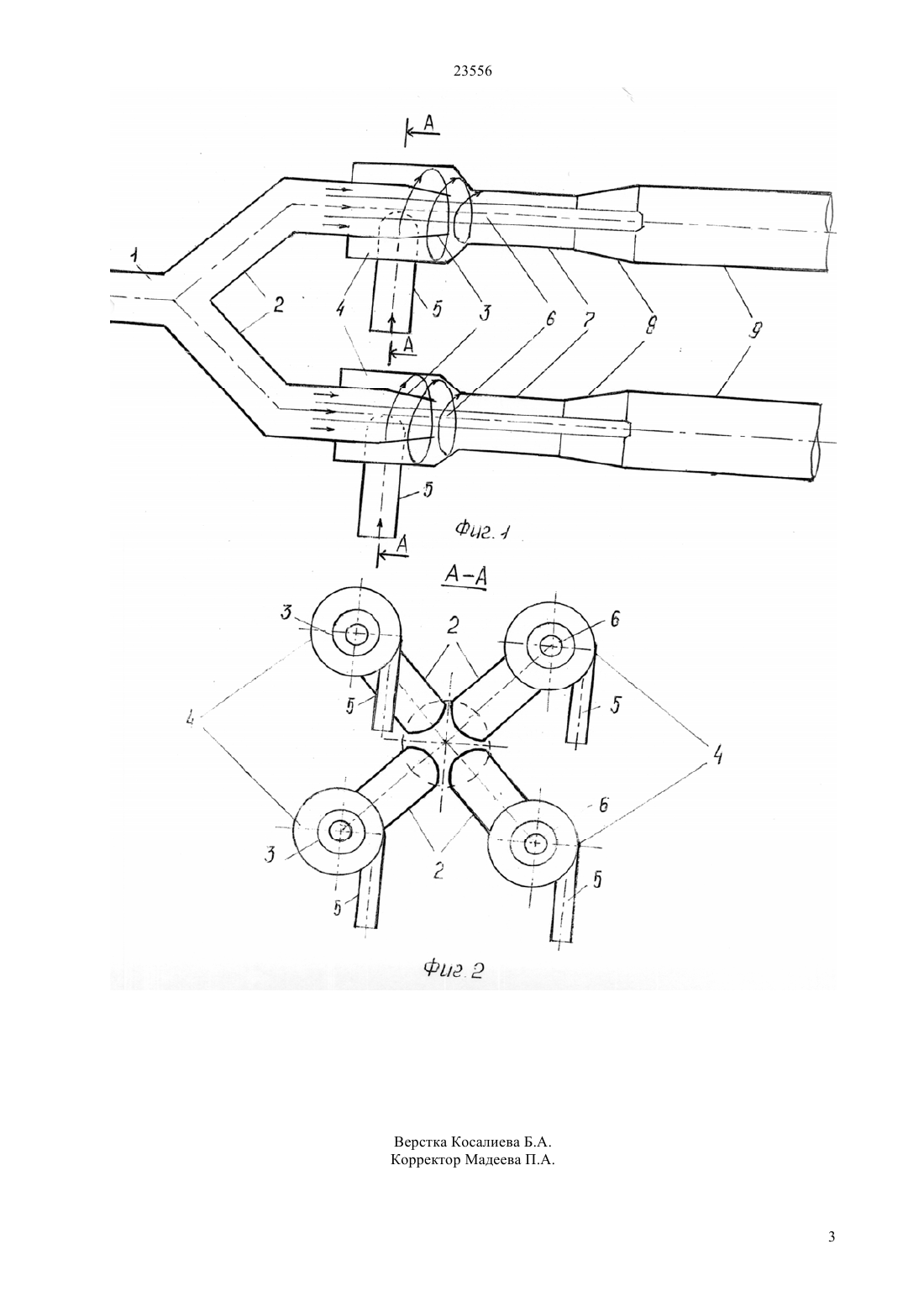

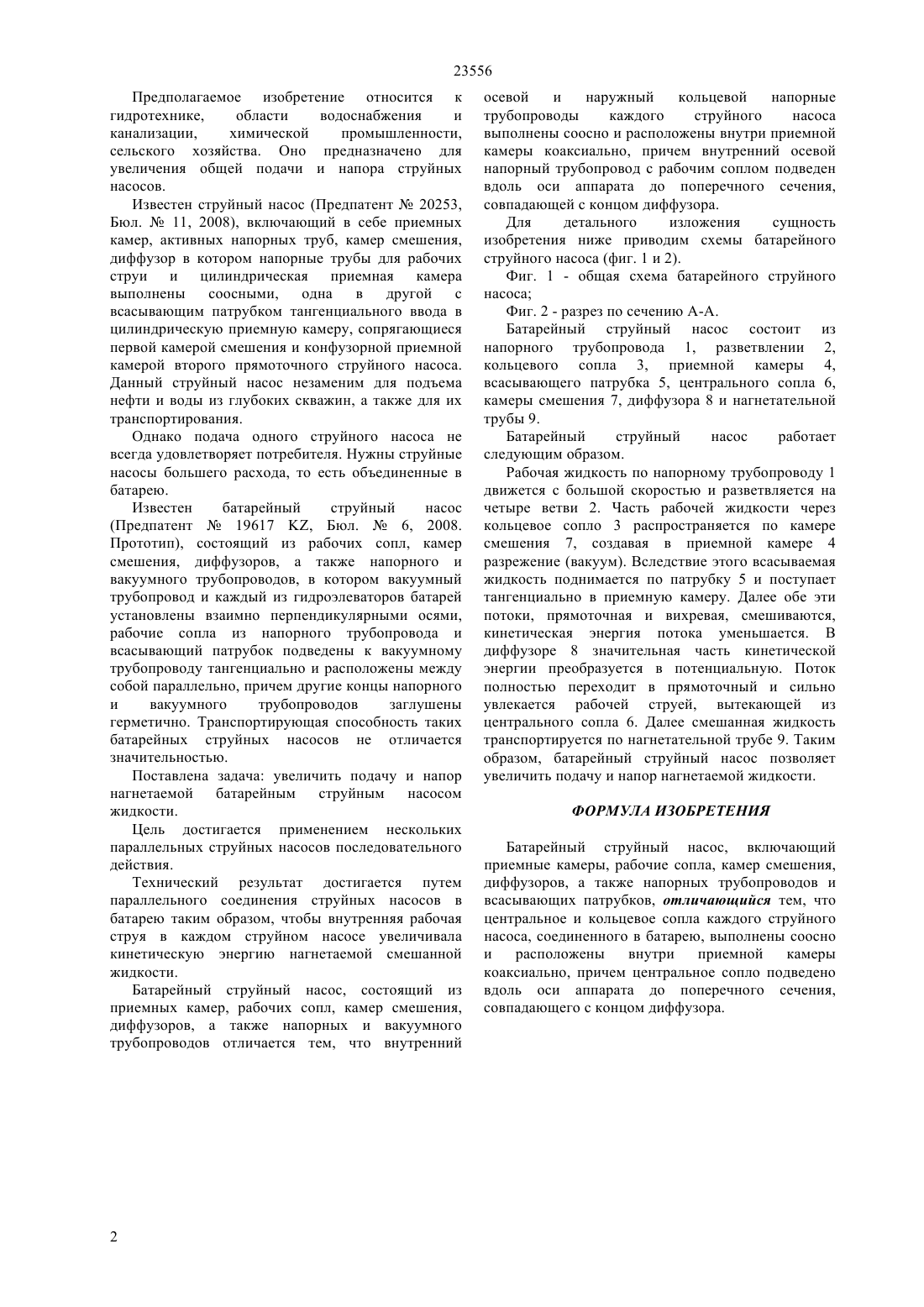

(51) 04 5/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ увеличения общей подачи и напора струйных насосов. Батарейный струйный насос, включающий приемные камеры, рабочие сопла, камер смешения,диффузоров, а также напорных трубопроводов и всасывающих патрубков отличается тем, что центральное и кольцевое сопла каждого струйного насоса, соединенного в батарею, выполнены соосно и расположены ввнутри приемной камеры коаксиально, причем центральное сопло подведено вдоль оси аппарата до поперечного сечения,совпадающего с концом диффузора. Батарейный струйный насос обладает способностью увеличить общую подачу и напор нагнетаемой жидкости, поэтому найдет широкое применение на практике.(72) Абдураманов Абдуманап Минарбеков Жамалхан Изтилеуович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 19617,16.06.2008(57) Предполагаемое изобретение относится к гидротехнике,области водоснабжения и канализации,химической промышленности,сельского хозяйства. Оно предназначено для 23556 Предполагаемое изобретение относится к гидротехнике,области водоснабжения и канализации,химической промышленности,сельского хозяйства. Оно предназначено для увеличения общей подачи и напора струйных насосов. Известен струйный насос (Предпатент 20253,Бюл.11, 2008), включающий в себе приемных камер, активных напорных труб, камер смешения,диффузор в котором напорные трубы для рабочих струи и цилиндрическая приемная камера выполнены соосными, одна в другой с всасывающим патрубком тангенциального ввода в цилиндрическую приемную камеру, сопрягающиеся первой камерой смешения и конфузорной приемной камерой второго прямоточного струйного насоса. Данный струйный насос незаменим для подъема нефти и воды из глубоких скважин, а также для их транспортирования. Однако подача одного струйного насоса не всегда удовлетворяет потребителя. Нужны струйные насосы большего расхода, то есть объединенные в батарею. Известен батарейный струйный насос(Предпатент 19617 , Бюл.6, 2008. Прототип), состоящий из рабочих сопл, камер смешения, диффузоров, а также напорного и вакуумного трубопроводов, в котором вакуумный трубопровод и каждый из гидроэлеваторов батарей установлены взаимно перпендикулярными осями,рабочие сопла из напорного трубопровода и всасывающий патрубок подведены к вакуумному трубопроводу тангенциально и расположены между собой параллельно, причем другие концы напорного и вакуумного трубопроводов заглушены герметично. Транспортирующая способность таких батарейных струйных насосов не отличается значительностью. Поставлена задача увеличить подачу и напор нагнетаемой батарейным струйным насосом жидкости. Цель достигается применением нескольких параллельных струйных насосов последовательного действия. Технический результат достигается путем параллельного соединения струйных насосов в батарею таким образом, чтобы внутренняя рабочая струя в каждом струйном насосе увеличивала кинетическую энергию нагнетаемой смешанной жидкости. Батарейный струйный насос, состоящий из приемных камер, рабочих сопл, камер смешения,диффузоров, а также напорных и вакуумного трубопроводов отличается тем, что внутренний осевой и наружный кольцевой напорные трубопроводы каждого струйного насоса выполнены соосно и расположены внутри приемной камеры коаксиально, причем внутренний осевой напорный трубопровод с рабочим соплом подведен вдоль оси аппарата до поперечного сечения,совпадающей с концом диффузора. Для детального изложения сущность изобретения ниже приводим схемы батарейного струйного насоса (фиг. 1 и 2). Фиг. 1 - общая схема батарейного струйного насоса Фиг. 2 - разрез по сечению А-А. Батарейный струйный насос состоит из напорного трубопровода 1, разветвлении 2,кольцевого сопла 3, приемной камеры 4,всасывающего патрубка 5, центрального сопла 6,камеры смешения 7, диффузора 8 и нагнетательной трубы 9. Батарейный струйный насос работает следующим образом. Рабочая жидкость по напорному трубопроводу 1 движется с большой скоростью и разветвляется на четыре ветви 2. Часть рабочей жидкости через кольцевое сопло 3 распространяется по камере смешения 7, создавая в приемной камере 4 разрежение (вакуум). Вследствие этого всасываемая жидкость поднимается по патрубку 5 и поступает тангенциально в приемную камеру. Далее обе эти потоки, прямоточная и вихревая, смешиваются,кинетическая энергия потока уменьшается. В диффузоре 8 значительная часть кинетической энергии преобразуется в потенциальную. Поток полностью переходит в прямоточный и сильно увлекается рабочей струей, вытекающей из центрального сопла 6. Далее смешанная жидкость транспортируется по нагнетательной трубе 9. Таким образом, батарейный струйный насос позволяет увеличить подачу и напор нагнетаемой жидкости. ФОРМУЛА ИЗОБРЕТЕНИЯ Батарейный струйный насос, включающий приемные камеры, рабочие сопла, камер смешения,диффузоров, а также напорных трубопроводов и всасывающих патрубков, отличающийся тем, что центральное и кольцевое сопла каждого струйного насоса, соединенного в батарею, выполнены соосно и расположены внутри приемной камеры коаксиально, причем центральное сопло подведено вдоль оси аппарата до поперечного сечения,совпадающего с концом диффузора.

МПК / Метки

МПК: F04F 5/02

Метки: насос, батарейный, струйный
