Батарейный струйный насос

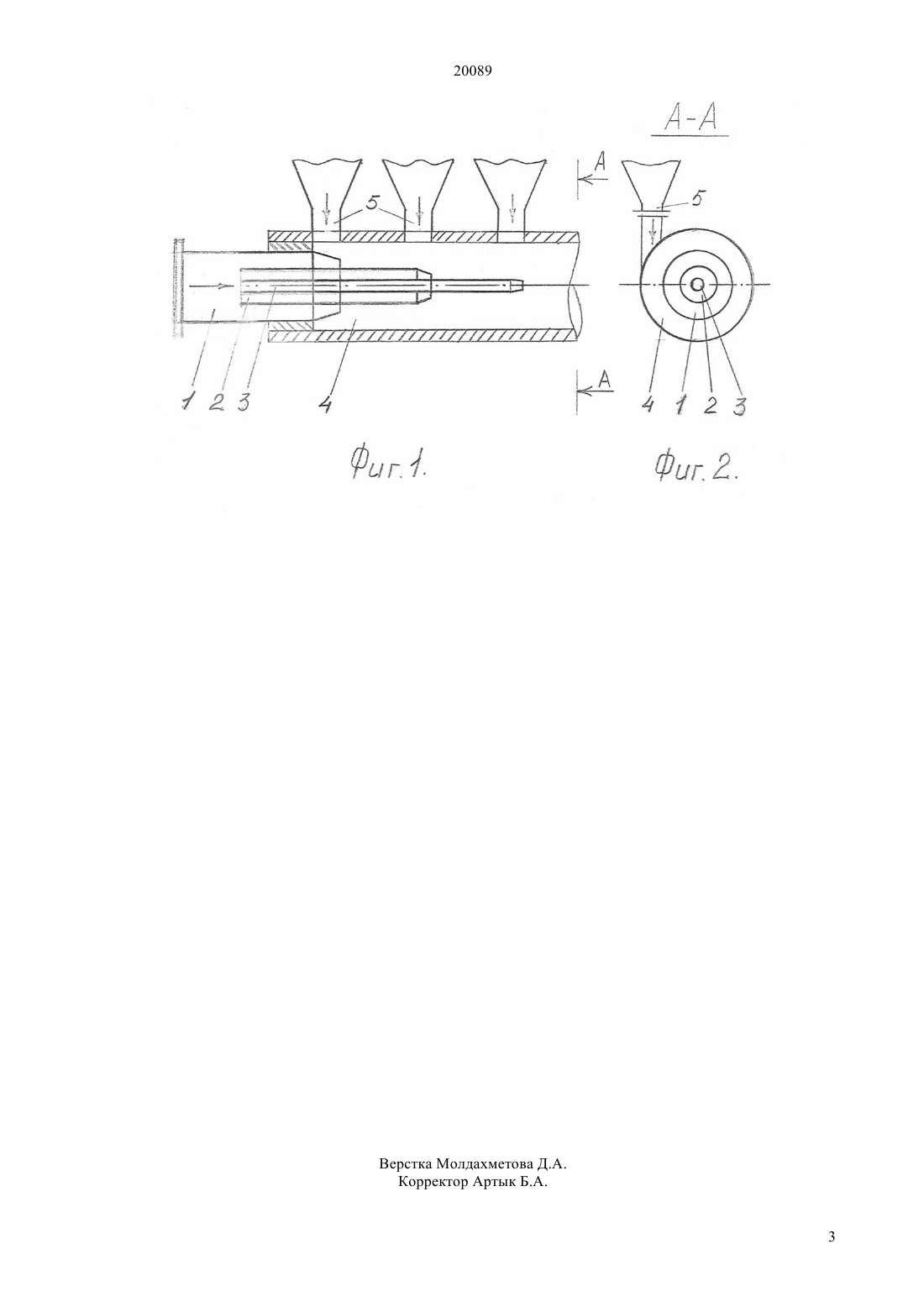

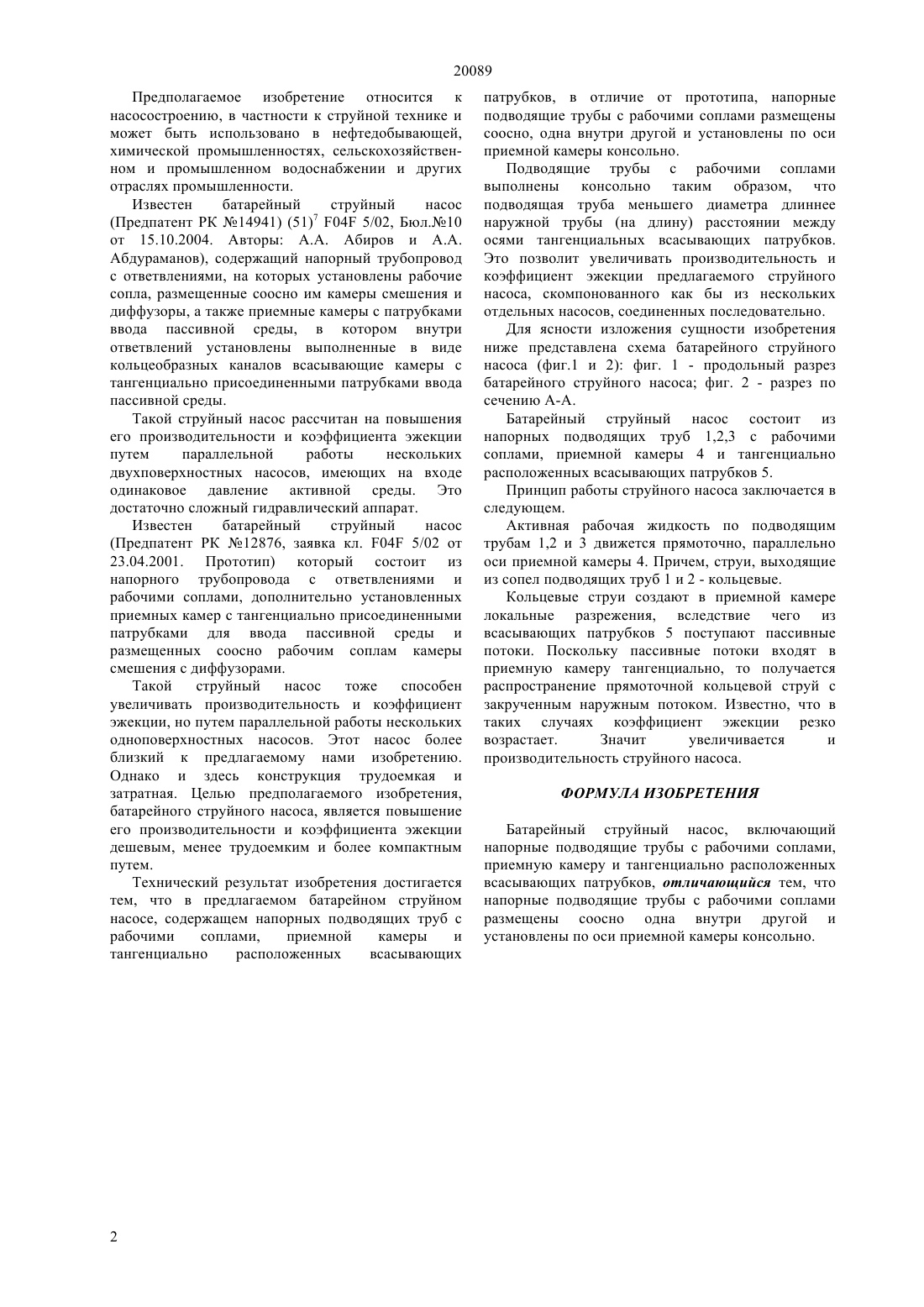

(51) 04 5/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ном и промышленном водоснабжении и других отраслях промышленности. Батарейный струйный насос, включающий напорные подводящие трубы с рабочими соплами,приемную камеру и тангенциально расположенных всасывающих патрубков, отличается тем, что напорные подводящие трубы с рабочими соплами размещены соосно, одна внутри другой и установлены по оси приемной камеры консольно. Батарейный струйный насос простой в изготовлении, не требует больших финансовых затрат. Батарейный струйный насос очень компактный,по эффективности не уступает батарейным струйным насосам параллельного действия, поэтому найдет широкое применение на практике.(72) Абдураманов Абдуманап Алиев Ибрагим Жетыбаевич Тунгышбаев Ержанат Алимбаева Жанна Базартаевна Абеуова Айсулу(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к насосостроению, в частности к струйной технике и может быть использовано в нефтедобывающей,химической промышленностях, сельскохозяйствен 20089 Предполагаемое изобретение относится к насосостроению, в частности к струйной технике и может быть использовано в нефтедобывающей,химической промышленностях, сельскохозяйственном и промышленном водоснабжении и других отраслях промышленности. Известен батарейный струйный насос(Предпатент РК 14941) (51)7 04 5/02, Бюл.10 от 15.10.2004. Авторы А.А. Абиров и А.А. Абдураманов), содержащий напорный трубопровод с ответвлениями, на которых установлены рабочие сопла, размещенные соосно им камеры смешения и диффузоры, а также приемные камеры с патрубками ввода пассивной среды, в котором внутри ответвлений установлены выполненные в виде кольцеобразных каналов всасывающие камеры с тангенциально присоединенными патрубками ввода пассивной среды. Такой струйный насос рассчитан на повышения его производительности и коэффициента эжекции путем параллельной работы нескольких двухповерхностных насосов, имеющих на входе одинаковое давление активной среды. Это достаточно сложный гидравлический аппарат. Известен батарейный струйный насос(Предпатент РК 12876, заявка кл. 04 5/02 от 23.04.2001. Прототип) который состоит из напорного трубопровода с ответвлениями и рабочими соплами, дополнительно установленных приемных камер с тангенциально присоединенными патрубками для ввода пассивной среды и размещенных соосно рабочим соплам камеры смешения с диффузорами. Такой струйный насос тоже способен увеличивать производительность и коэффициент эжекции, но путем параллельной работы нескольких одноповерхностных насосов. Этот насос более близкий к предлагаемому нами изобретению. Однако и здесь конструкция трудоемкая и затратная. Целью предполагаемого изобретения,батарейного струйного насоса, является повышение его производительности и коэффициента эжекции дешевым, менее трудоемким и более компактным путем. Технический результат изобретения достигается тем, что в предлагаемом батарейном струйном насосе, содержащем напорных подводящих труб с рабочими соплами,приемной камеры и тангенциально расположенных всасывающих патрубков, в отличие от прототипа, напорные подводящие трубы с рабочими соплами размещены соосно, одна внутри другой и установлены по оси приемной камеры консольно. Подводящие трубы с рабочими соплами выполнены консольно таким образом, что подводящая труба меньшего диаметра длиннее наружной трубы (на длину) расстоянии между осями тангенциальных всасывающих патрубков. Это позволит увеличивать производительность и коэффициент эжекции предлагаемого струйного насоса, скомпонованного как бы из нескольких отдельных насосов, соединенных последовательно. Для ясности изложения сущности изобретения ниже представлена схема батарейного струйного насоса (фиг.1 и 2) фиг. 1 - продольный разрез батарейного струйного насоса фиг. 2 - разрез по сечению А-А. Батарейный струйный насос состоит из напорных подводящих труб 1,2,3 с рабочими соплами, приемной камеры 4 и тангенциально расположенных всасывающих патрубков 5. Принцип работы струйного насоса заключается в следующем. Активная рабочая жидкость по подводящим трубам 1,2 и 3 движется прямоточно, параллельно оси приемной камеры 4. Причем, струи, выходящие из сопел подводящих труб 1 и 2 - кольцевые. Кольцевые струи создают в приемной камере локальные разрежения, вследствие чего из всасывающих патрубков 5 поступают пассивные потоки. Поскольку пассивные потоки входят в приемную камеру тангенциально, то получается распространение прямоточной кольцевой струй с закрученным наружным потоком. Известно, что в таких случаях коэффициент эжекции резко возрастает. Значит увеличивается и производительность струйного насоса. ФОРМУЛА ИЗОБРЕТЕНИЯ Батарейный струйный насос, включающий напорные подводящие трубы с рабочими соплами,приемную камеру и тангенциально расположенных всасывающих патрубков, отличающийся тем, что напорные подводящие трубы с рабочими соплами размещены соосно одна внутри другой и установлены по оси приемной камеры консольно.
