Эжектор

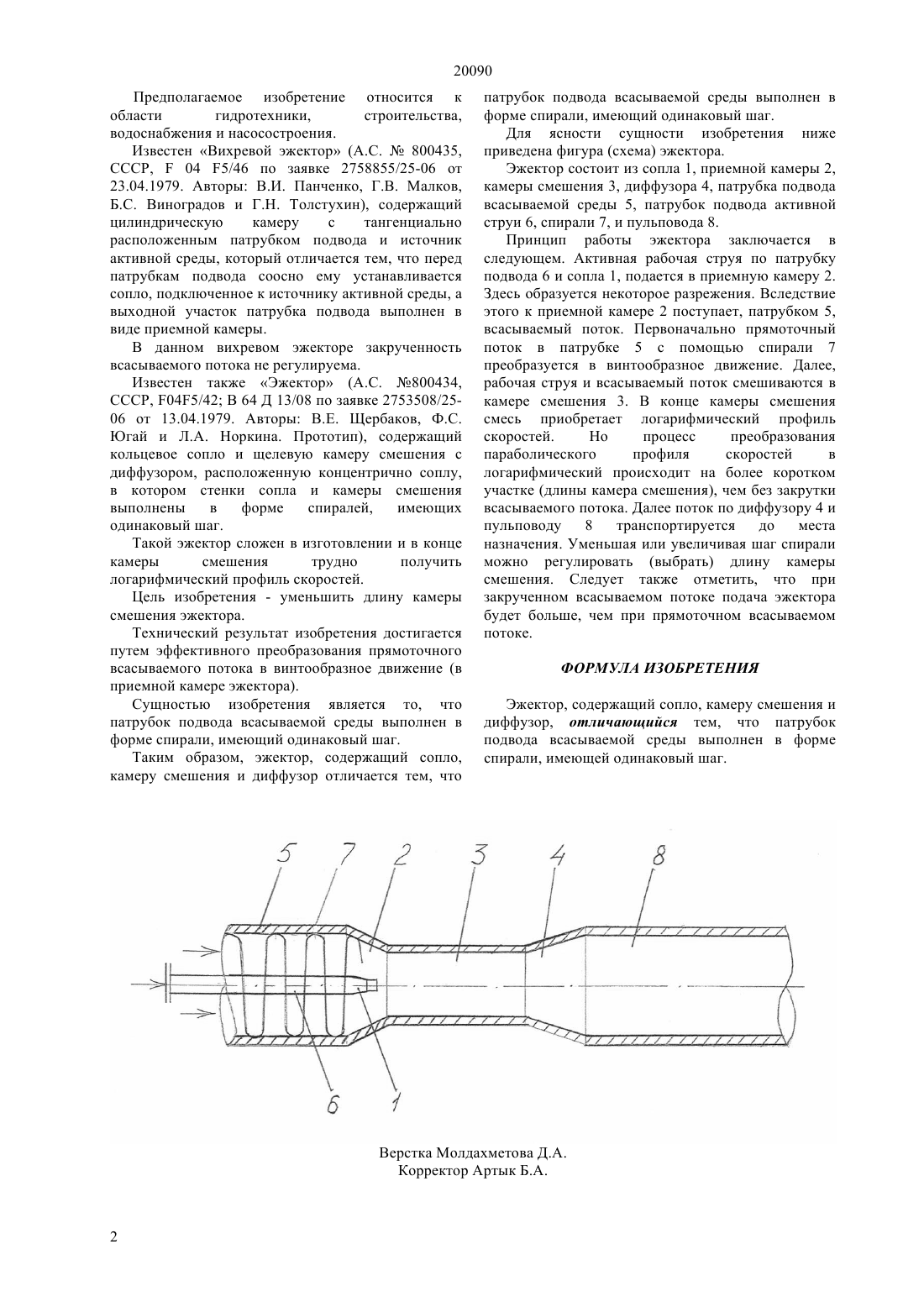

(51) 04 5/42 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Эжектор относится к области гидротехники,строительства, водоснабжения и насосостроения. Эжектор, содержащий сопло, камеру смешения и диффузор отличается тем, что патрубок подвода всасываемой среды выполняется в форме спирали имеющий одинаковый шаг. Эжектор очень простой и может быть изготовлен в любой механической мастерской. Предполагаемое изобретение восполнит недостатков аналогичных эжекторов. Оно имеет большую подачу и меньшую длину камеры смешения.(72) Абдураманов Абдуманап Алиев Ибрагим Жетыбаевич Тунгышбаев Ержанат Алимбаева Жанна Базартаевна Абеуова Айсулу(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан 20090 Предполагаемое изобретение относится к области гидротехники,строительства,водоснабжения и насосостроения. Известен Вихревой эжектор (А.С.800435,СССР,04 5/46 по заявке 2758855/25-06 от 23.04.1979. Авторы В.И. Панченко, Г.В. Малков,Б.С. Виноградов и Г.Н. Толстухин), содержащий цилиндрическую камеру с тангенциально расположенным патрубком подвода и источник активной среды, который отличается тем, что перед патрубкам подвода соосно ему устанавливается сопло, подключенное к источнику активной среды, а выходной участок патрубка подвода выполнен в виде приемной камеры. В данном вихревом эжекторе закрученность всасываемого потока не регулируема. Известен также Эжектор (А.С. 800434,СССР, 045/42 В 64 Д 13/08 по заявке 2753508/2506 от 13.04.1979. Авторы В.Е. Щербаков, Ф.С. Югай и Л.А. Норкина. Прототип), содержащий кольцевое сопло и щелевую камеру смешения с диффузором, расположенную концентрично соплу,в котором стенки сопла и камеры смешения выполнены в форме спиралей,имеющих одинаковый шаг. Такой эжектор сложен в изготовлении и в конце камеры смешения трудно получить логарифмический профиль скоростей. Цель изобретения - уменьшить длину камеры смешения эжектора. Технический результат изобретения достигается путем эффективного преобразования прямоточного всасываемого потока в винтообразное движение (в приемной камере эжектора). Сущностью изобретения является то, что патрубок подвода всасываемой среды выполнен в форме спирали, имеющий одинаковый шаг. Таким образом, эжектор, содержащий сопло,камеру смешения и диффузор отличается тем, что патрубок подвода всасываемой среды выполнен в форме спирали, имеющий одинаковый шаг. Для ясности сущности изобретения ниже приведена фигура (схема) эжектора. Эжектор состоит из сопла 1, приемной камеры 2,камеры смешения 3, диффузора 4, патрубка подвода всасываемой среды 5, патрубок подвода активной струи 6, спирали 7, и пульповода 8. Принцип работы эжектора заключается в следующем. Активная рабочая струя по патрубку подвода 6 и сопла 1, подается в приемную камеру 2. Здесь образуется некоторое разрежения. Вследствие этого к приемной камере 2 поступает, патрубком 5,всасываемый поток. Первоначально прямоточный поток в патрубке 5 с помощью спирали 7 преобразуется в винтообразное движение. Далее,рабочая струя и всасываемый поток смешиваются в камере смешения 3. В конце камеры смешения смесь приобретает логарифмический профиль скоростей. Но процесс преобразования параболического профиля скоростей в логарифмический происходит на более коротком участке (длины камера смешения), чем без закрутки всасываемого потока. Далее поток по диффузору 4 и пульповоду 8 транспортируется до места назначения. Уменьшая или увеличивая шаг спирали можно регулировать (выбрать) длину камеры смешения. Следует также отметить, что при закрученном всасываемом потоке подача эжектора будет больше, чем при прямоточном всасываемом потоке. ФОРМУЛА ИЗОБРЕТЕНИЯ Эжектор, содержащий сопло, камеру смешения и диффузор, отличающийся тем, что патрубок подвода всасываемой среды выполнен в форме спирали, имеющей одинаковый шаг.
