Водоподъемная установка Абдураманова

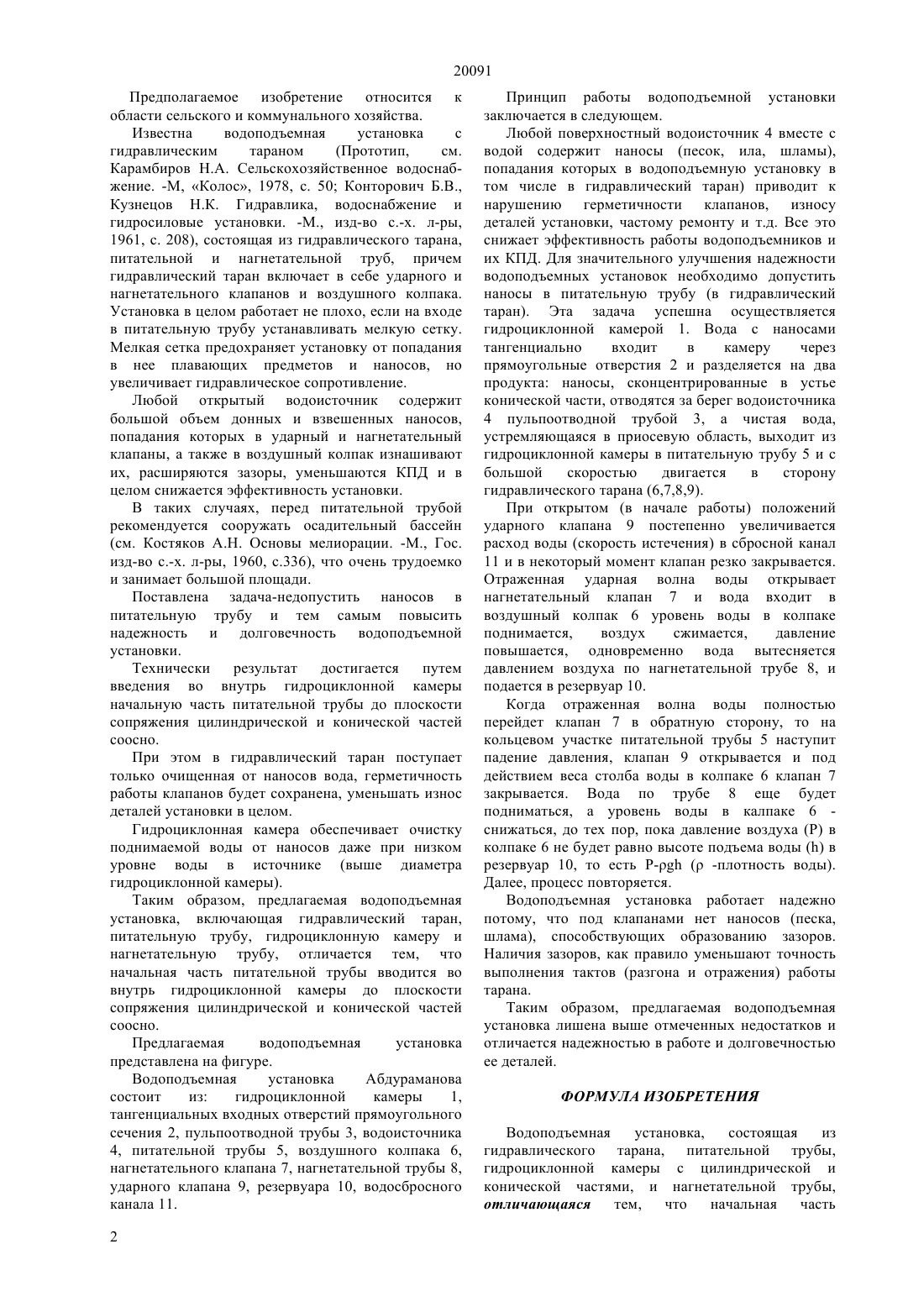

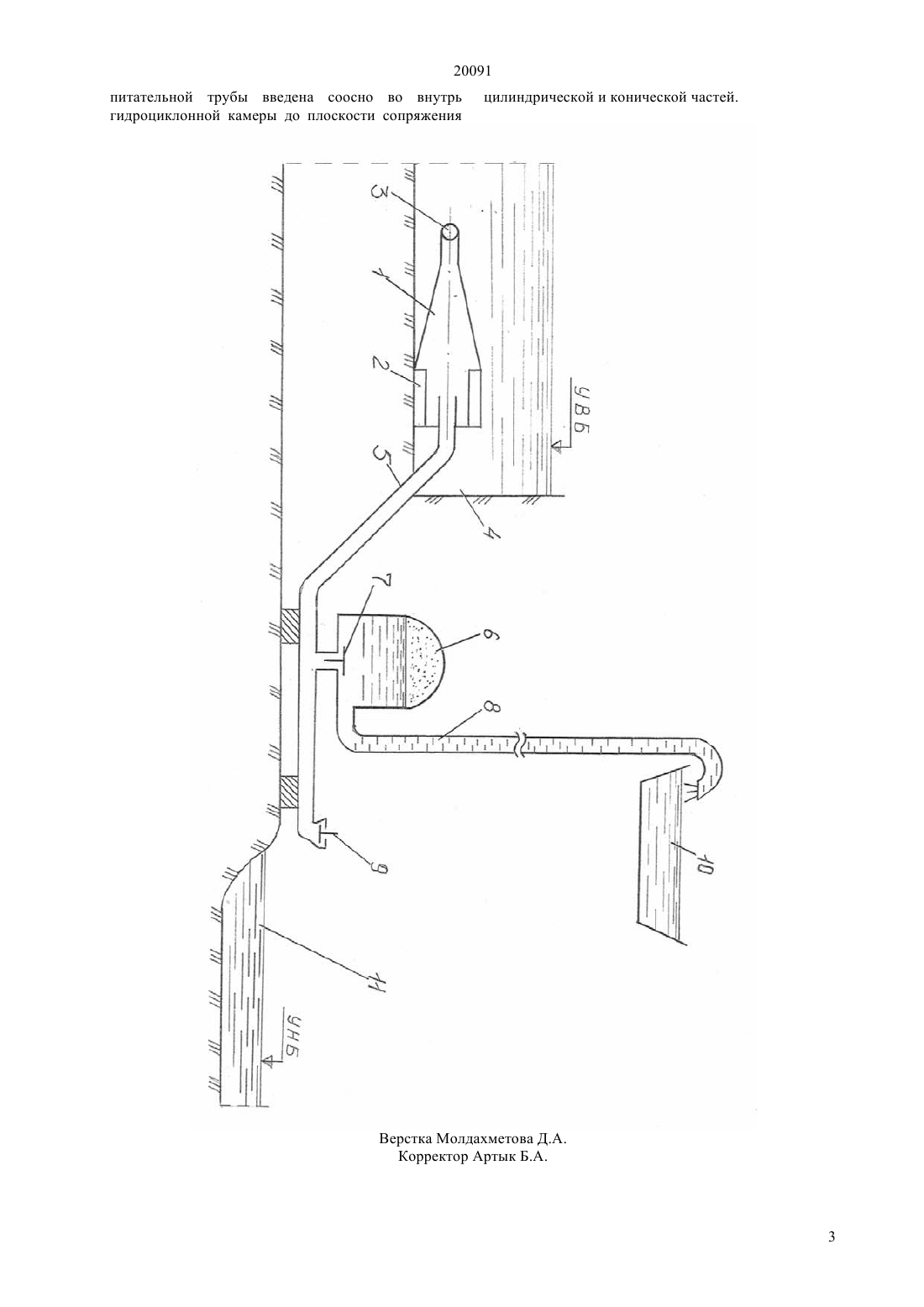

(51) 04 5/42 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предполагаемое изобретение относится к области сельского и коммунального хозяйства. Водоподъемная установка Абдураманова,включающая в себе гидроциклонный таран,питательную трубу, гидроциклонной камеры и нагнетательной трубы, отличается от других тем,что начальная часть питательной трубы вводится во внутрь гидроциклонной камеры до плоскости сопряжения цилиндрической и конической частей соосно. Водоподъемная установка отличается надежностью и долговечностью в работе, поэтому найдет широкое применение на практике.(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан 20091 Предполагаемое изобретение относится к области сельского и коммунального хозяйства. Известна водоподъемная установка с гидравлическим тараном(Прототип,см. Карамбиров Н.А. Сельскохозяйственное водоснабжение. -М, Колос, 1978, с. 50 Конторович Б.В.,Кузнецов Н.К. Гидравлика, водоснабжение и гидросиловые установки. -М., изд-во с.-х. л-ры,1961, с. 208), состоящая из гидравлического тарана,питательной и нагнетательной труб, причем гидравлический таран включает в себе ударного и нагнетательного клапанов и воздушного колпака. Установка в целом работает не плохо, если на входе в питательную трубу устанавливать мелкую сетку. Мелкая сетка предохраняет установку от попадания в нее плавающих предметов и наносов, но увеличивает гидравлическое сопротивление. Любой открытый водоисточник содержит большой объем донных и взвешенных наносов,попадания которых в ударный и нагнетательный клапаны, а также в воздушный колпак изнашивают их, расширяются зазоры, уменьшаются КПД и в целом снижается эффективность установки. В таких случаях, перед питательной трубой рекомендуется сооружать осадительный бассейн(см. Костяков А.Н. Основы мелиорации. -М., Гос. изд-во с.-х. л-ры, 1960, с.336), что очень трудоемко и занимает большой площади. Поставлена задача-недопустить наносов в питательную трубу и тем самым повысить надежность и долговечность водоподъемной установки. Технически результат достигается путем введения во внутрь гидроциклонной камеры начальную часть питательной трубы до плоскости сопряжения цилиндрической и конической частей соосно. При этом в гидравлический таран поступает только очищенная от наносов вода, герметичность работы клапанов будет сохранена, уменьшать износ деталей установки в целом. Гидроциклонная камера обеспечивает очистку поднимаемой воды от наносов даже при низком уровне воды в источнике (выше диаметра гидроциклонной камеры). Таким образом, предлагаемая водоподъемная установка, включающая гидравлический таран,питательную трубу, гидроциклонную камеру и нагнетательную трубу, отличается тем, что начальная часть питательной трубы вводится во внутрь гидроциклонной камеры до плоскости сопряжения цилиндрической и конической частей соосно. Предлагаемая водоподъемная установка представлена на фигуре. Водоподъемная установка Абдураманова состоит из гидроциклонной камеры 1,тангенциальных входных отверстий прямоугольного сечения 2, пульпоотводной трубы 3, водоисточника 4, питательной трубы 5, воздушного колпака 6,нагнетательного клапана 7, нагнетательной трубы 8,ударного клапана 9, резервуара 10, водосбросного канала 11. 2 Принцип работы водоподъемной установки заключается в следующем. Любой поверхностный водоисточник 4 вместе с водой содержит наносы (песок, ила, шламы),попадания которых в водоподъемную установку в том числе в гидравлический таран) приводит к нарушению герметичности клапанов, износу деталей установки, частому ремонту и т.д. Все это снижает эффективность работы водоподъемников и их КПД. Для значительного улучшения надежности водоподъемных установок необходимо допустить наносы в питательную трубу (в гидравлический таран). Эта задача успешна осуществляется гидроциклонной камерой 1. Вода с наносами тангенциально входит в камеру через прямоугольные отверстия 2 и разделяется на два продукта наносы, сконцентрированные в устье конической части, отводятся за берег водоисточника 4 пульпоотводной трубой 3, а чистая вода,устремляющаяся в приосевую область, выходит из гидроциклонной камеры в питательную трубу 5 и с большой скоростью двигается в сторону гидравлического тарана (6,7,8,9). При открытом (в начале работы) положений ударного клапана 9 постепенно увеличивается расход воды (скорость истечения) в сбросной канал 11 и в некоторый момент клапан резко закрывается. Отраженная ударная волна воды открывает нагнетательный клапан 7 и вода входит в воздушный колпак 6 уровень воды в колпаке поднимается,воздух сжимается,давление повышается, одновременно вода вытесняется давлением воздуха по нагнетательной трубе 8, и подается в резервуар 10. Когда отраженная волна воды полностью перейдет клапан 7 в обратную сторону, то на кольцевом участке питательной трубы 5 наступит падение давления, клапан 9 открывается и под действием веса столба воды в колпаке 6 клапан 7 закрывается. Вода по трубе 8 еще будет подниматься, а уровень воды в калпаке 6 снижаться, до тех пор, пока давление воздуха (Р) в колпаке 6 не будет равно высоте подъема водыв резервуар 10, то есть - ( -плотность воды). Далее, процесс повторяется. Водоподъемная установка работает надежно потому, что под клапанами нет наносов (песка,шлама), способствующих образованию зазоров. Наличия зазоров, как правило уменьшают точность выполнения тактов (разгона и отражения) работы тарана. Таким образом, предлагаемая водоподъемная установка лишена выше отмеченных недостатков и отличается надежностью в работе и долговечностью ее деталей. ФОРМУЛА ИЗОБРЕТЕНИЯ Водоподъемная установка,состоящая из гидравлического тарана, питательной трубы,гидроциклонной камеры с цилиндрической и конической частями, и нагнетательной трубы,отличающаяся тем, что начальная часть 20091 питательной трубы введена соосно во внутрь гидроциклонной камеры до плоскости сопряжения
