Гидравлический таран

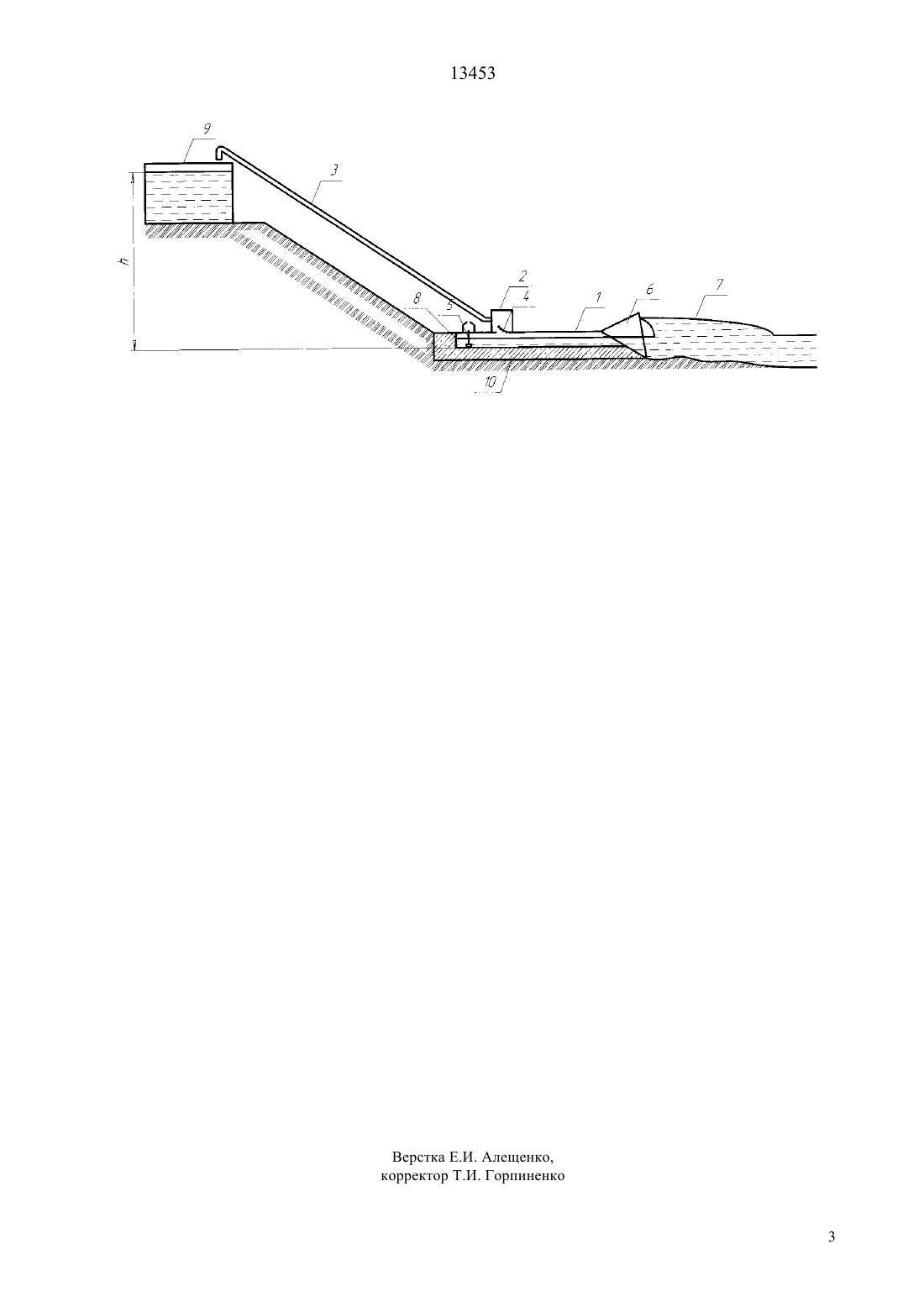

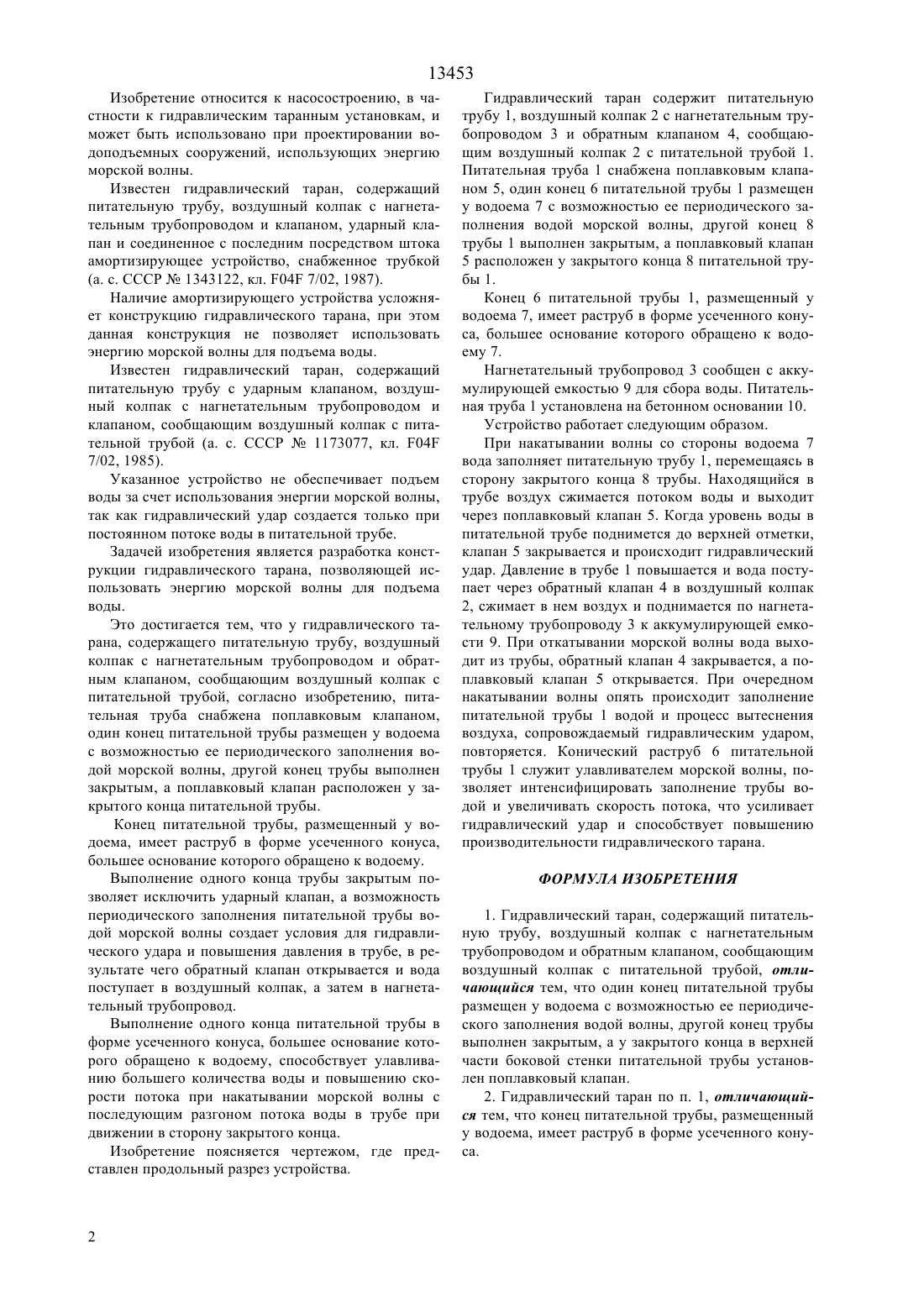

(51)7 04 7/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к насосостроению, в частности к гидравлическим таранным установкам,и может быть использовано при проектировании водоподъемных сооружений, использующих энергию морской волны. Использование энергии морской волны для подъема воды достигается тем, что у гидравлического тарана, содержащего питательную трубу, воздушный колпак с нагнетательным трубопроводом и обратным клапаном, сообщающим воздушный колпак с питательной трубой, согласно изобретению,питательная труба снабжена поплавковым клапаном, один конец питательной трубы размещен у водоема с возможностью ее периодического заполнения водой морской волны, другой конец трубы выполнен закрытым, а поплавковый клапан расположен у закрытого конца питательной трубы. Конец питательной трубы, размещенный у водоема, имеет раструб в форме усеченного конуса,большее основание которого обращено к водоему. 13453 Изобретение относится к насосостроению, в частности к гидравлическим таранным установкам, и может быть использовано при проектировании водоподъемных сооружений, использующих энергию морской волны. Известен гидравлический таран, содержащий питательную трубу, воздушный колпак с нагнетательным трубопроводом и клапаном, ударный клапан и соединенное с последним посредством штока амортизирующее устройство, снабженное трубкой(а. с. СССР 1343122, кл. 04 7/02, 1987). Наличие амортизирующего устройства усложняет конструкцию гидравлического тарана, при этом данная конструкция не позволяет использовать энергию морской волны для подъема воды. Известен гидравлический таран, содержащий питательную трубу с ударным клапаном, воздушный колпак с нагнетательным трубопроводом и клапаном, сообщающим воздушный колпак с питательной трубой (а. с. СССР 1173077, кл. 04 7/02, 1985). Указанное устройство не обеспечивает подъем воды за счет использования энергии морской волны,так как гидравлический удар создается только при постоянном потоке воды в питательной трубе. Задачей изобретения является разработка конструкции гидравлического тарана, позволяющей использовать энергию морской волны для подъема воды. Это достигается тем, что у гидравлического тарана, содержащего питательную трубу, воздушный колпак с нагнетательным трубопроводом и обратным клапаном, сообщающим воздушный колпак с питательной трубой, согласно изобретению, питательная труба снабжена поплавковым клапаном,один конец питательной трубы размещен у водоема с возможностью ее периодического заполнения водой морской волны, другой конец трубы выполнен закрытым, а поплавковый клапан расположен у закрытого конца питательной трубы. Конец питательной трубы, размещенный у водоема, имеет раструб в форме усеченного конуса,большее основание которого обращено к водоему. Выполнение одного конца трубы закрытым позволяет исключить ударный клапан, а возможность периодического заполнения питательной трубы водой морской волны создает условия для гидравлического удара и повышения давления в трубе, в результате чего обратный клапан открывается и вода поступает в воздушный колпак, а затем в нагнетательный трубопровод. Выполнение одного конца питательной трубы в форме усеченного конуса, большее основание которого обращено к водоему, способствует улавливанию большего количества воды и повышению скорости потока при накатывании морской волны с последующим разгоном потока воды в трубе при движении в сторону закрытого конца. Изобретение поясняется чертежом, где представлен продольный разрез устройства. Гидравлический таран содержит питательную трубу 1, воздушный колпак 2 с нагнетательным трубопроводом 3 и обратным клапаном 4, сообщающим воздушный колпак 2 с питательной трубой 1. Питательная труба 1 снабжена поплавковым клапаном 5, один конец 6 питательной трубы 1 размещен у водоема 7 с возможностью ее периодического заполнения водой морской волны, другой конец 8 трубы 1 выполнен закрытым, а поплавковый клапан 5 расположен у закрытого конца 8 питательной трубы 1. Конец 6 питательной трубы 1, размещенный у водоема 7, имеет раструб в форме усеченного конуса, большее основание которого обращено к водоему 7. Нагнетательный трубопровод 3 сообщен с аккумулирующей емкостью 9 для сбора воды. Питательная труба 1 установлена на бетонном основании 10. Устройство работает следующим образом. При накатывании волны со стороны водоема 7 вода заполняет питательную трубу 1, перемещаясь в сторону закрытого конца 8 трубы. Находящийся в трубе воздух сжимается потоком воды и выходит через поплавковый клапан 5. Когда уровень воды в питательной трубе поднимется до верхней отметки,клапан 5 закрывается и происходит гидравлический удар. Давление в трубе 1 повышается и вода поступает через обратный клапан 4 в воздушный колпак 2, сжимает в нем воздух и поднимается по нагнетательному трубопроводу 3 к аккумулирующей емкости 9. При откатывании морской волны вода выходит из трубы, обратный клапан 4 закрывается, а поплавковый клапан 5 открывается. При очередном накатывании волны опять происходит заполнение питательной трубы 1 водой и процесс вытеснения воздуха, сопровождаемый гидравлическим ударом,повторяется. Конический раструб 6 питательной трубы 1 служит улавливателем морской волны, позволяет интенсифицировать заполнение трубы водой и увеличивать скорость потока, что усиливает гидравлический удар и способствует повышению производительности гидравлического тарана. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гидравлический таран, содержащий питательную трубу, воздушный колпак с нагнетательным трубопроводом и обратным клапаном, сообщающим воздушный колпак с питательной трубой, отличающийся тем, что один конец питательной трубы размещен у водоема с возможностью ее периодического заполнения водой волны, другой конец трубы выполнен закрытым, а у закрытого конца в верхней части боковой стенки питательной трубы установлен поплавковый клапан. 2. Гидравлический таран по п. 1, отличающийся тем, что конец питательной трубы, размещенный у водоема, имеет раструб в форме усеченного конуса.
