Сифон Абдураманова

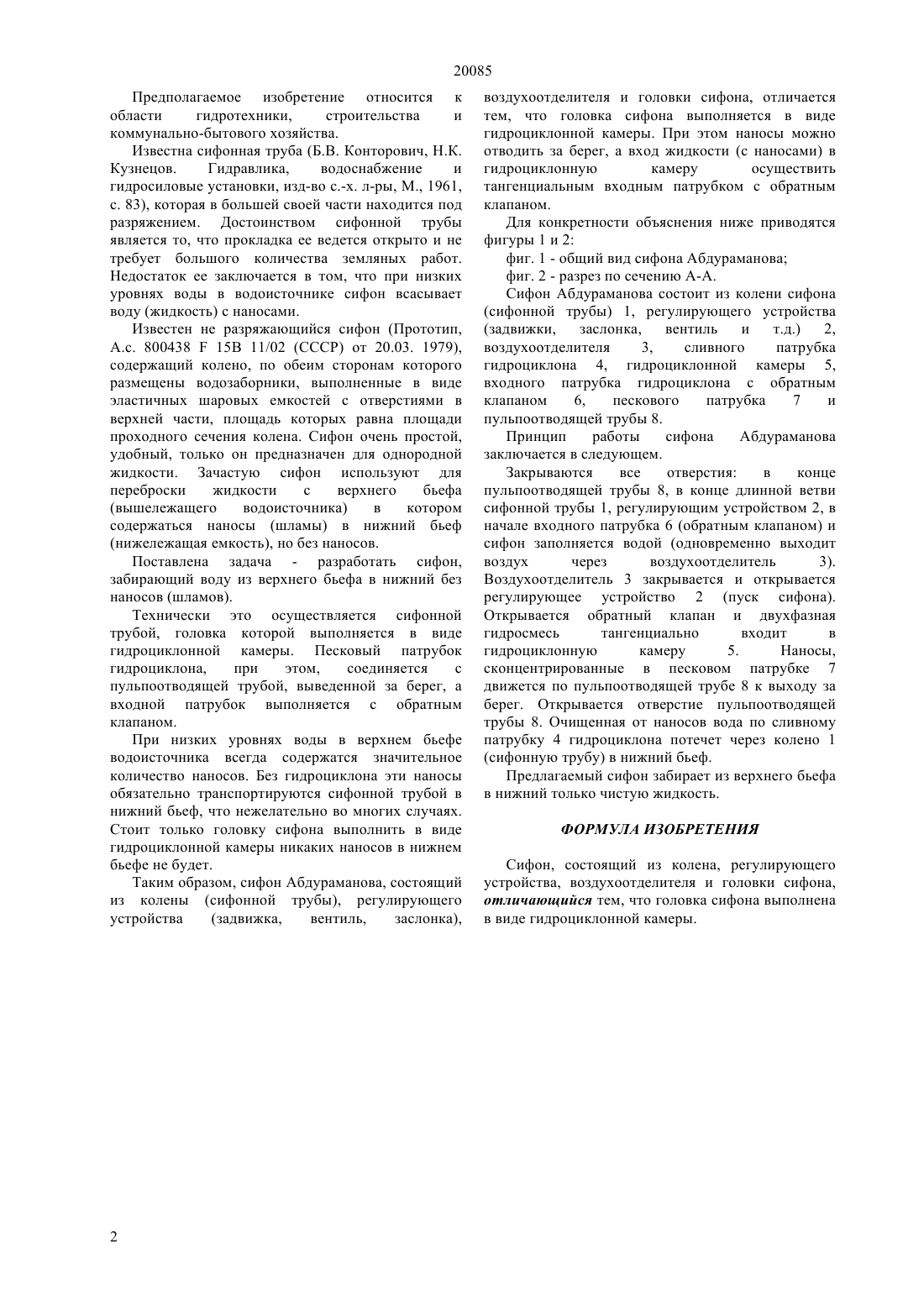

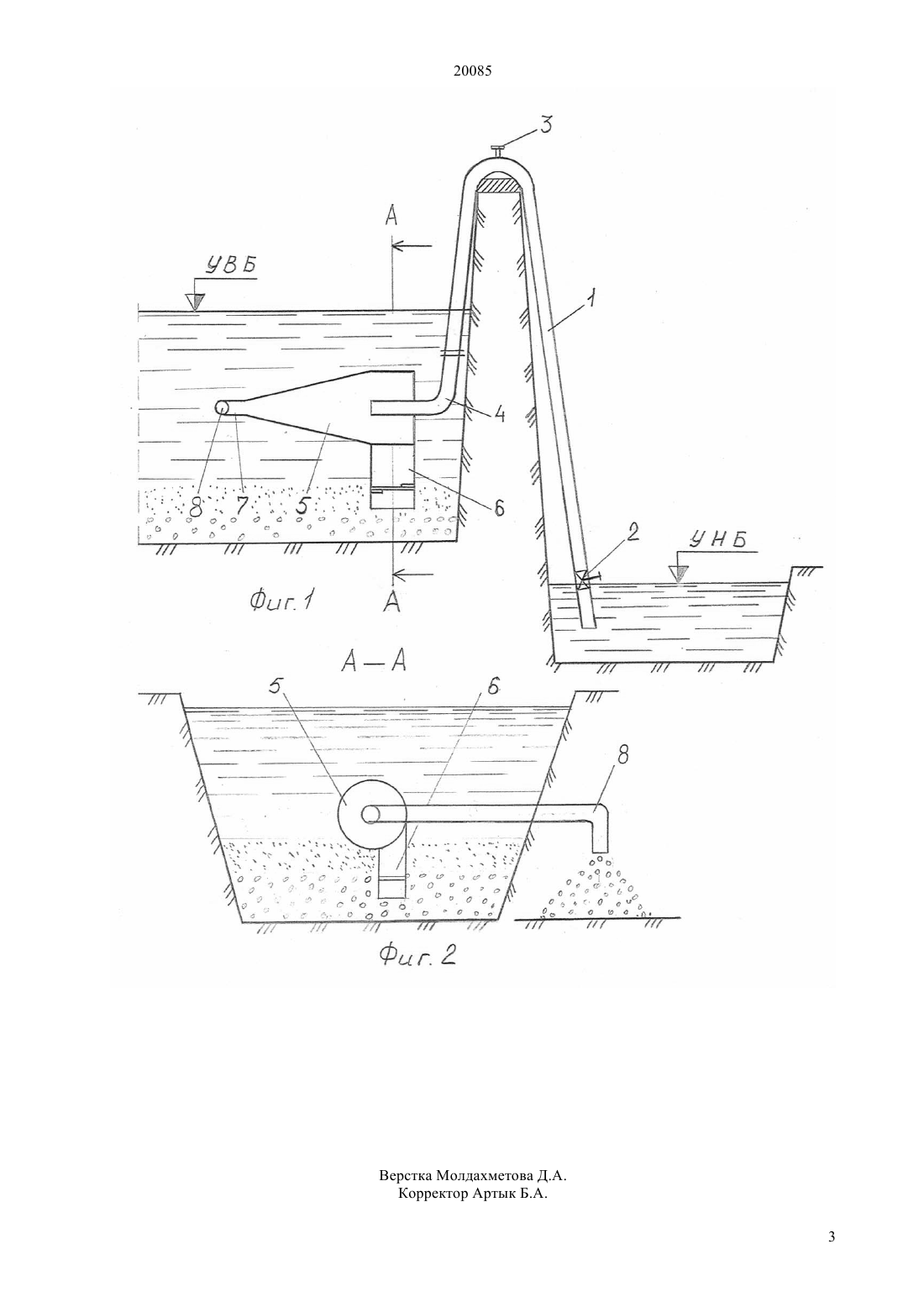

(51) 03 5/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предполагаемое изобретение относится к области гидротехники,строительства и коммунально-бытового хозяйства. Сифон Абдураманова, состоит из сифонной трубы, (колены с двумя ветвиями), регулирующего устройства, воздухоотделителя и головки сифона,который отличается тем, что головка сифона выполняется в виде гидроциклонной камеры. Сифон уникален, надежен, найдет широкое применение во многих отраслях народного хозяйства.(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан 20085 Предполагаемое изобретение относится к области гидротехники,строительства и коммунально-бытового хозяйства. Известна сифонная труба (Б.В. Конторович, Н.К. Кузнецов. Гидравлика,водоснабжение и гидросиловые установки, изд-во с.-х. л-ры, М., 1961,с. 83), которая в большей своей части находится под разряжением. Достоинством сифонной трубы является то, что прокладка ее ведется открыто и не требует большого количества земляных работ. Недостаток ее заключается в том, что при низких уровнях воды в водоисточнике сифон всасывает воду (жидкость) с наносами. Известен не разряжающийся сифон (Прототип,А.с. 80043815 В 11/02 (СССР) от 20.03. 1979),содержащий колено, по обеим сторонам которого размещены водозаборники, выполненные в виде эластичных шаровых емкостей с отверстиями в верхней части, площадь которых равна площади проходного сечения колена. Сифон очень простой,удобный, только он предназначен для однородной жидкости. Зачастую сифон используют для переброски жидкости с верхнего бьефа(вышележащего водоисточника) в котором содержаться наносы (шламы) в нижний бьеф(нижележащая емкость), но без наносов. Поставлена задача - разработать сифон,забирающий воду из верхнего бьефа в нижний без наносов (шламов). Технически это осуществляется сифонной трубой, головка которой выполняется в виде гидроциклонной камеры. Песковый патрубок гидроциклона,при этом,соединяется с пульпоотводящей трубой, выведенной за берег, а входной патрубок выполняется с обратным клапаном. При низких уровнях воды в верхнем бьефе водоисточника всегда содержатся значительное количество наносов. Без гидроциклона эти наносы обязательно транспортируются сифонной трубой в нижний бьеф, что нежелательно во многих случаях. Стоит только головку сифона выполнить в виде гидроциклонной камеры никаких наносов в нижнем бьефе не будет. Таким образом, сифон Абдураманова, состоящий из колены (сифонной трубы), регулирующего устройства воздухоотделителя и головки сифона, отличается тем, что головка сифона выполняется в виде гидроциклонной камеры. При этом наносы можно отводить за берег, а вход жидкости (с наносами) в гидроциклонную камеру осуществить тангенциальным входным патрубком с обратным клапаном. Для конкретности объяснения ниже приводятся фигуры 1 и 2 фиг. 1 - общий вид сифона Абдураманова фиг. 2 - разрез по сечению А-А. Сифон Абдураманова состоит из колени сифона(задвижки,заслонка,вентиль и т.д.) 2,воздухоотделителя 3,сливного патрубка гидроциклона 4, гидроциклонной камеры 5,входного патрубка гидроциклона с обратным клапаном 6,пескового патрубка 7 и пульпоотводящей трубы 8. Принцип работы сифона Абдураманова заключается в следующем. Закрываются все отверстия в конце пульпоотводящей трубы 8, в конце длинной ветви сифонной трубы 1, регулирующим устройством 2, в начале входного патрубка 6 (обратным клапаном) и сифон заполняется водой (одновременно выходит воздух через воздухоотделитель 3). Воздухоотделитель 3 закрывается и открывается регулирующее устройство 2 (пуск сифона). Открывается обратный клапан и двухфазная гидросмесь тангенциально входит в гидроциклонную камеру 5. Наносы,сконцентрированные в песковом патрубке 7 движется по пульпоотводящей трубе 8 к выходу за берег. Открывается отверстие пульпоотводящей трубы 8. Очищенная от наносов вода по сливному патрубку 4 гидроциклона потечет через колено 1(сифонную трубу) в нижний бьеф. Предлагаемый сифон забирает из верхнего бьефа в нижний только чистую жидкость. ФОРМУЛА ИЗОБРЕТЕНИЯ Сифон, состоящий из колена, регулирующего устройства, воздухоотделителя и головки сифона,отличающийся тем, что головка сифона выполнена в виде гидроциклонной камеры.
