Устройство для очистки воды от наносов на каналах

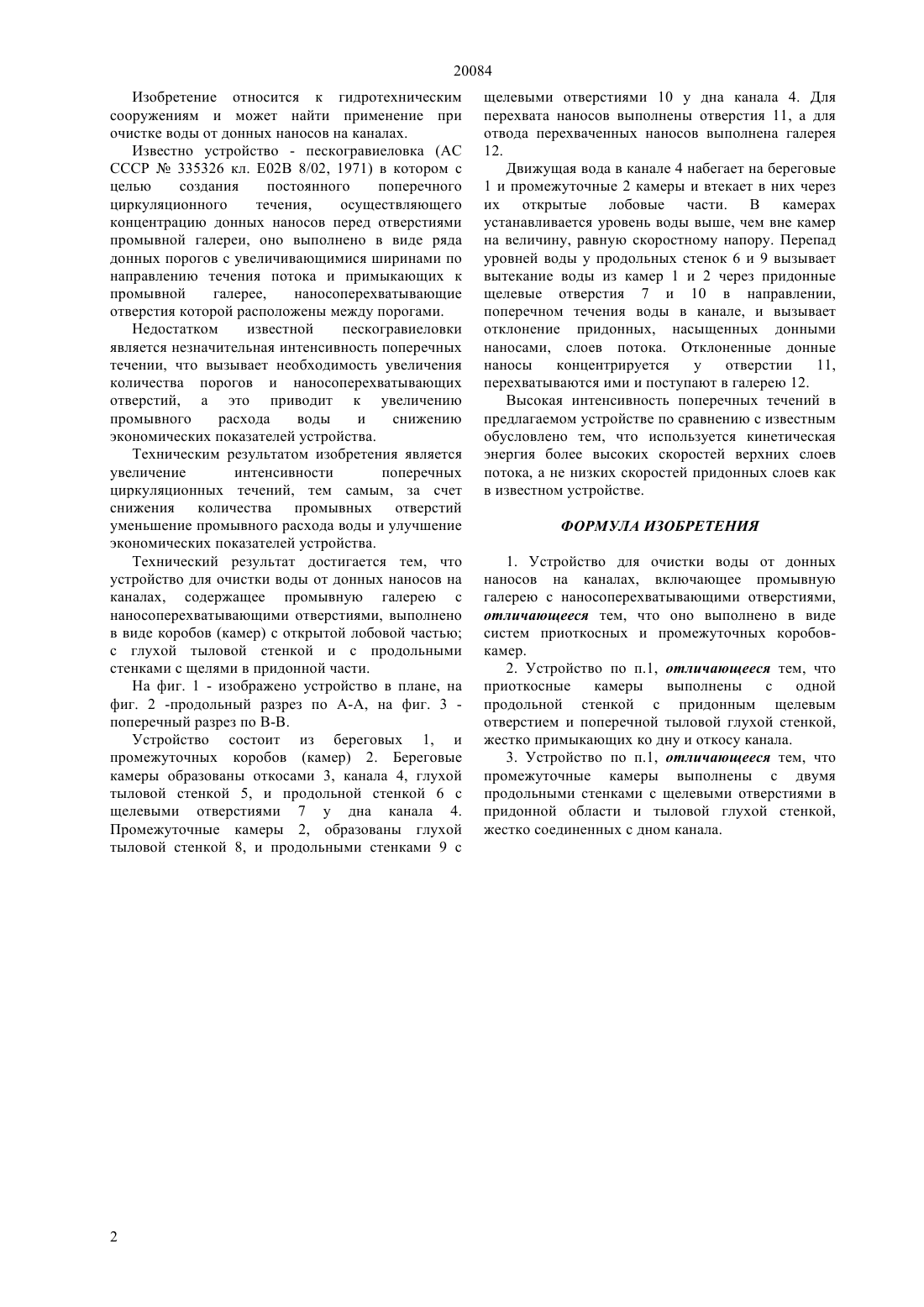

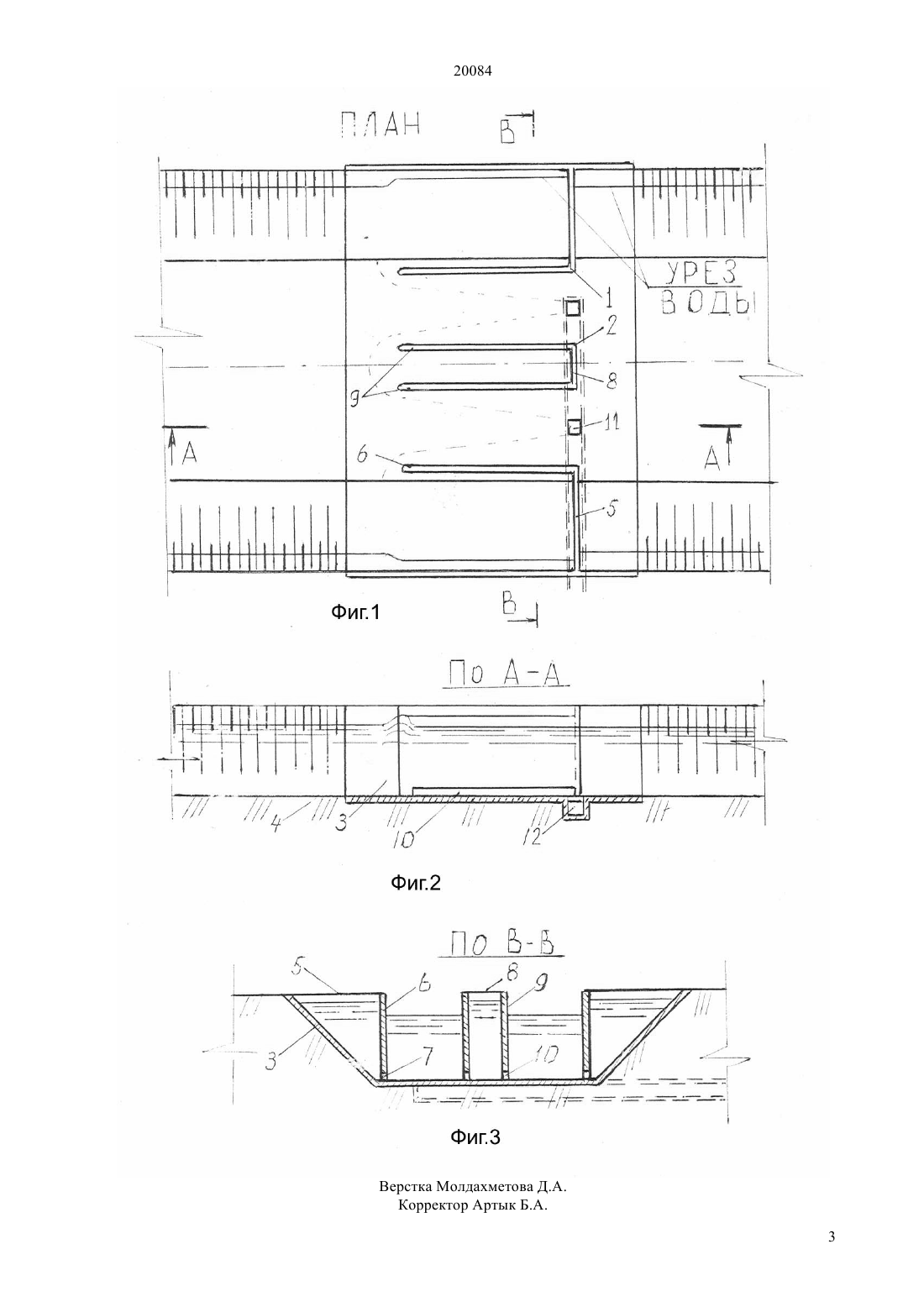

(51) 02 8/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Устройство включает промывную галерею и наносоперехватывающие отверстия. Для уменьшения промывного расхода, тем самым улучшения экономических показателей, наносы концентрируются у наносоперехватывающих отверстий поперечными течениями в придонной области путем их возбуждения с помощью систем коробчатых конструкций устанавливаемых в русле канала. Причем коробчатые конструкций выполняются с открытой лобовой и глухой тыловой частями, а продольные стенки выполняются со щелевыми отверстиями в придонной области.(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОДЫ ОТ НАНОСОВ НА КАНАЛАХ 20084 Изобретение относится к гидротехническим сооружениям и может найти применение при очистке воды от донных наносов на каналах. Известно устройство - пескогравиеловка (АС СССР 335326 кл. Е 02 В 8/02, 1971) в котором с целью создания постоянного поперечного циркуляционного течения,осуществляющего концентрацию донных наносов перед отверстиями промывной галереи, оно выполнено в виде ряда донных порогов с увеличивающимися ширинами по направлению течения потока и примыкающих к промывной галерее,наносоперехватывающие отверстия которой расположены между порогами. Недостатком известной пескогравиеловки является незначительная интенсивность поперечных течении, что вызывает необходимость увеличения количества порогов и наносоперехватывающих отверстий, а это приводит к увеличению промывного расхода воды и снижению экономических показателей устройства. Техническим результатом изобретения является увеличение интенсивности поперечных циркуляционных течений, тем самым, за счет снижения количества промывных отверстий уменьшение промывного расхода воды и улучшение экономических показателей устройства. Технический результат достигается тем, что устройство для очистки воды от донных наносов на каналах, содержащее промывную галерею с наносоперехватывающими отверстиями, выполнено в виде коробов (камер) с открытой лобовой частью с глухой тыловой стенкой и с продольными стенками с щелями в придонной части. На фиг. 1 - изображено устройство в плане, на фиг. 2 -продольный разрез по А-А, на фиг. 3 поперечный разрез по В-В. Устройство состоит из береговых 1, и промежуточных коробов (камер) 2. Береговые камеры образованы откосами 3, канала 4, глухой тыловой стенкой 5, и продольной стенкой 6 с щелевыми отверстиями 7 у дна канала 4. Промежуточные камеры 2, образованы глухой тыловой стенкой 8, и продольными стенками 9 с щелевыми отверстиями 10 у дна канала 4. Для перехвата наносов выполнены отверстия 11, а для отвода перехваченных наносов выполнена галерея 12. Движущая вода в канале 4 набегает на береговые 1 и промежуточные 2 камеры и втекает в них через их открытые лобовые части. В камерах устанавливается уровень воды выше, чем вне камер на величину, равную скоростному напору. Перепад уровней воды у продольных стенок 6 и 9 вызывает вытекание воды из камер 1 и 2 через придонные щелевые отверстия 7 и 10 в направлении,поперечном течения воды в канале, и вызывает отклонение придонных, насыщенных донными наносами, слоев потока. Отклоненные донные наносы концентрируется у отверстии 11,перехватываются ими и поступают в галерею 12. Высокая интенсивность поперечных течений в предлагаемом устройстве по сравнению с известным обусловлено тем, что используется кинетическая энергия более высоких скоростей верхних слоев потока, а не низких скоростей придонных слоев как в известном устройстве. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для очистки воды от донных наносов на каналах, включающее промывную галерею с наносоперехватывающими отверстиями,отличающееся тем, что оно выполнено в виде систем приоткосных и промежуточных коробовкамер. 2. Устройство по п.1, отличающееся тем, что приоткосные камеры выполнены с одной продольной стенкой с придонным щелевым отверстием и поперечной тыловой глухой стенкой,жестко примыкающих ко дну и откосу канала. 3. Устройство по п.1, отличающееся тем, что промежуточные камеры выполнены с двумя продольными стенками с щелевыми отверстиями в придонной области и тыловой глухой стенкой,жестко соединенных с дном канала.
