Эжектор

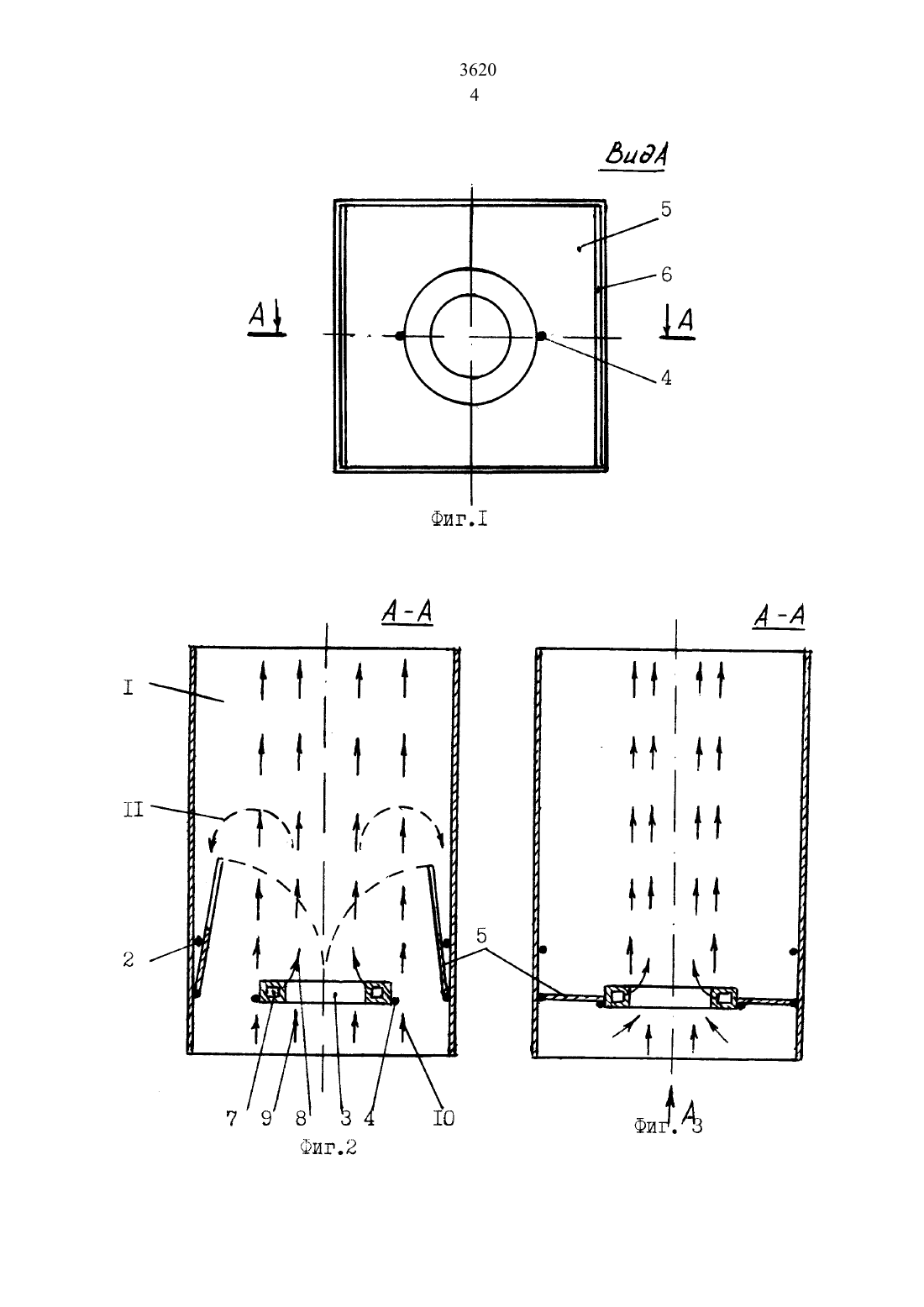

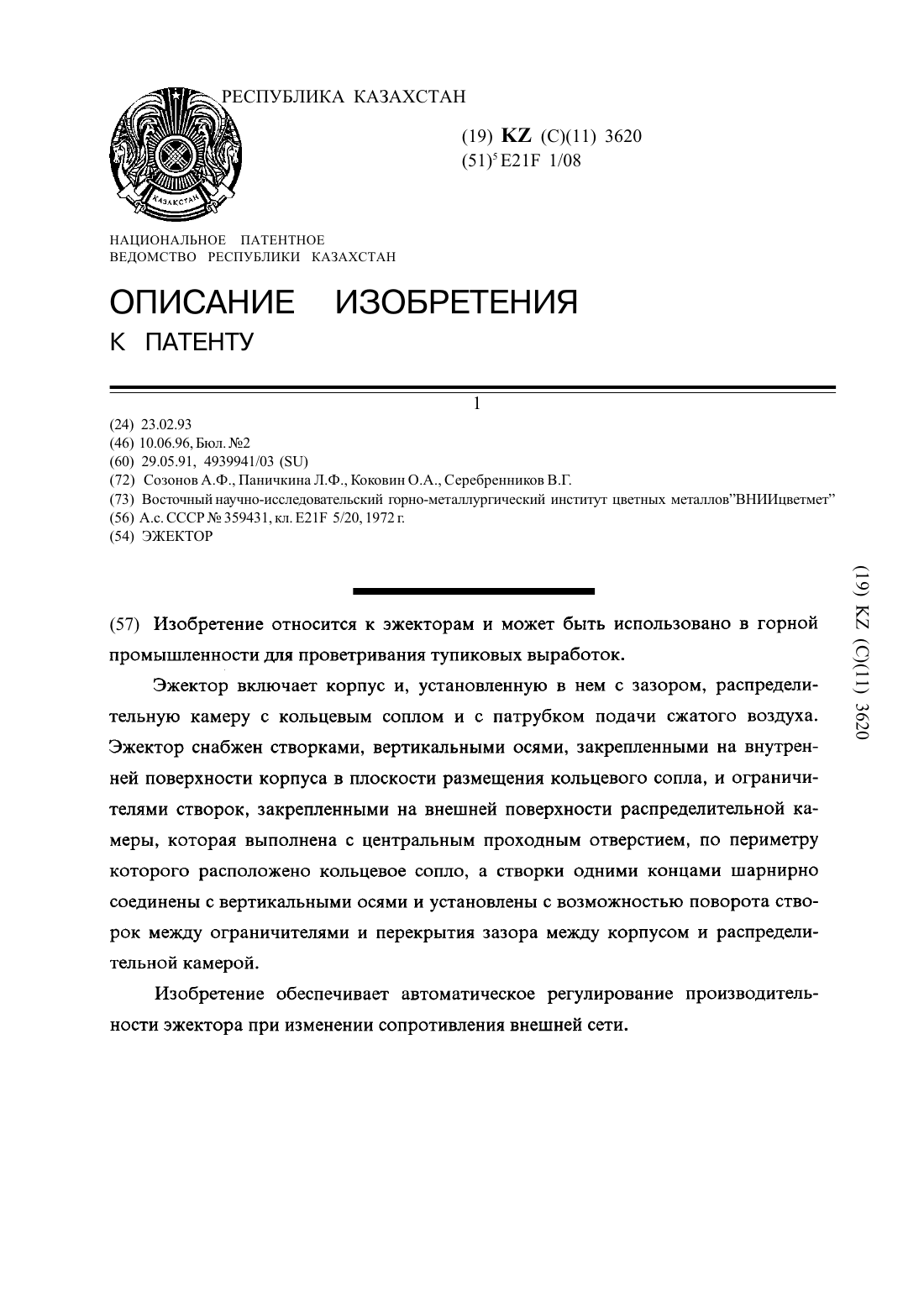

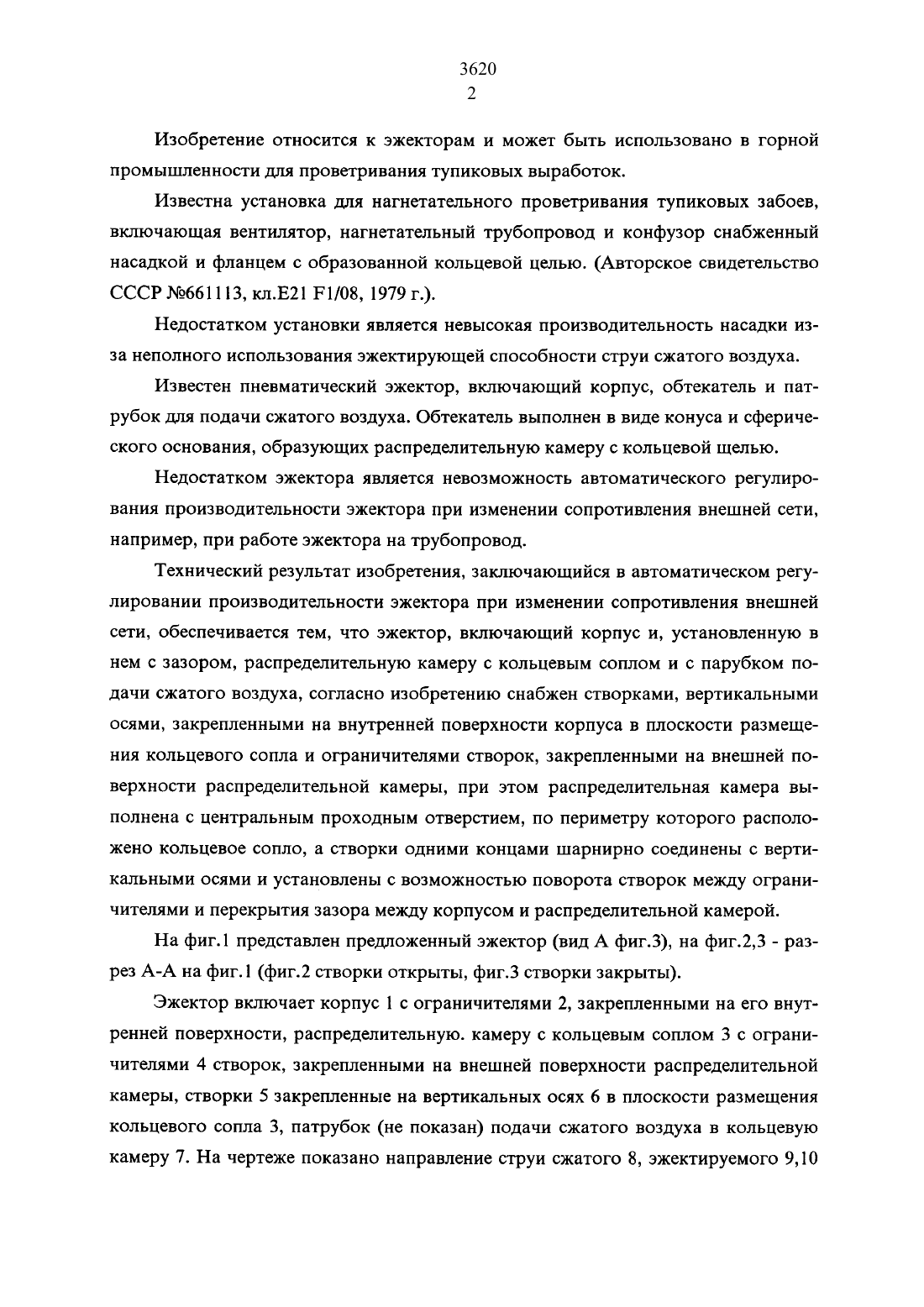

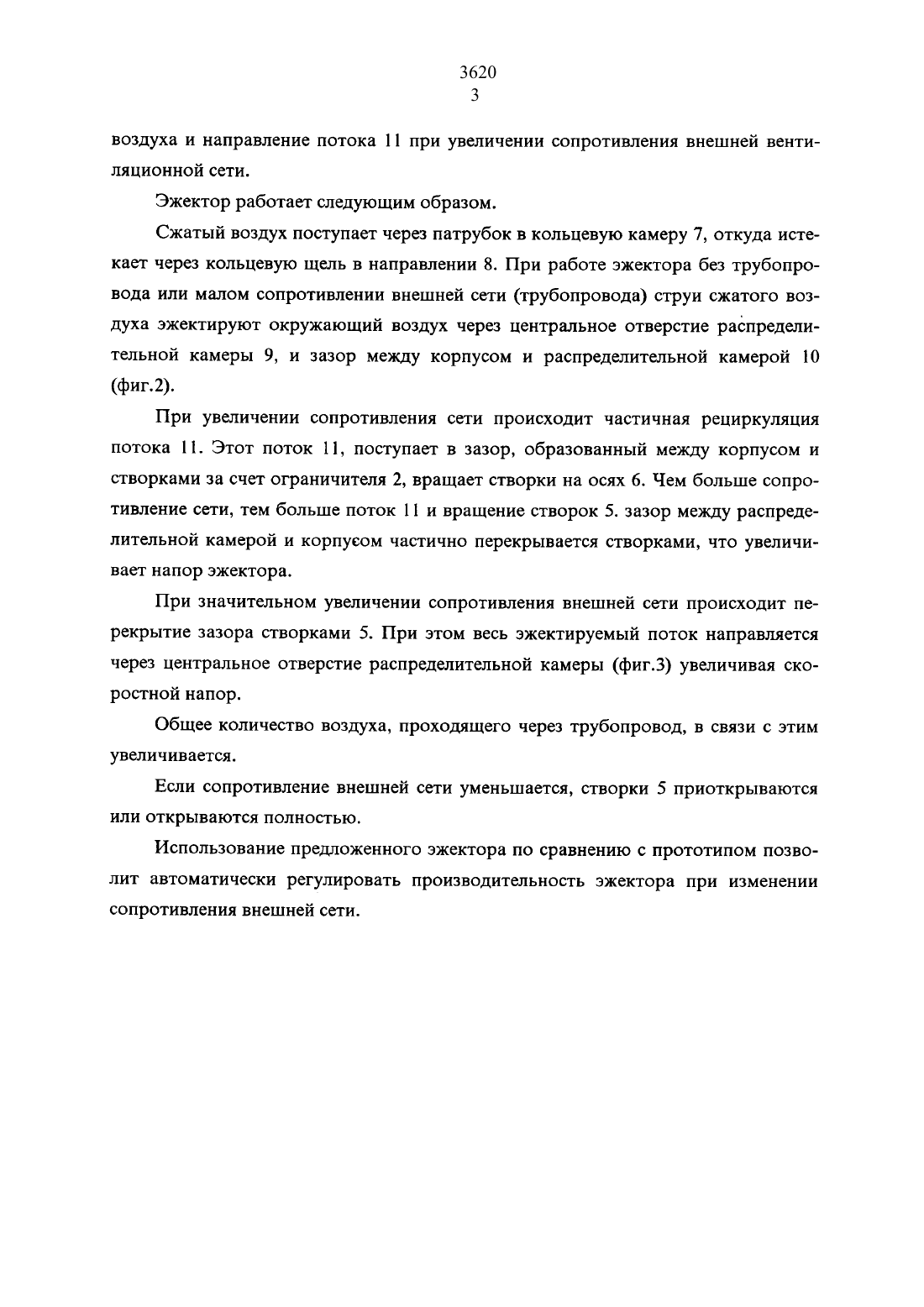

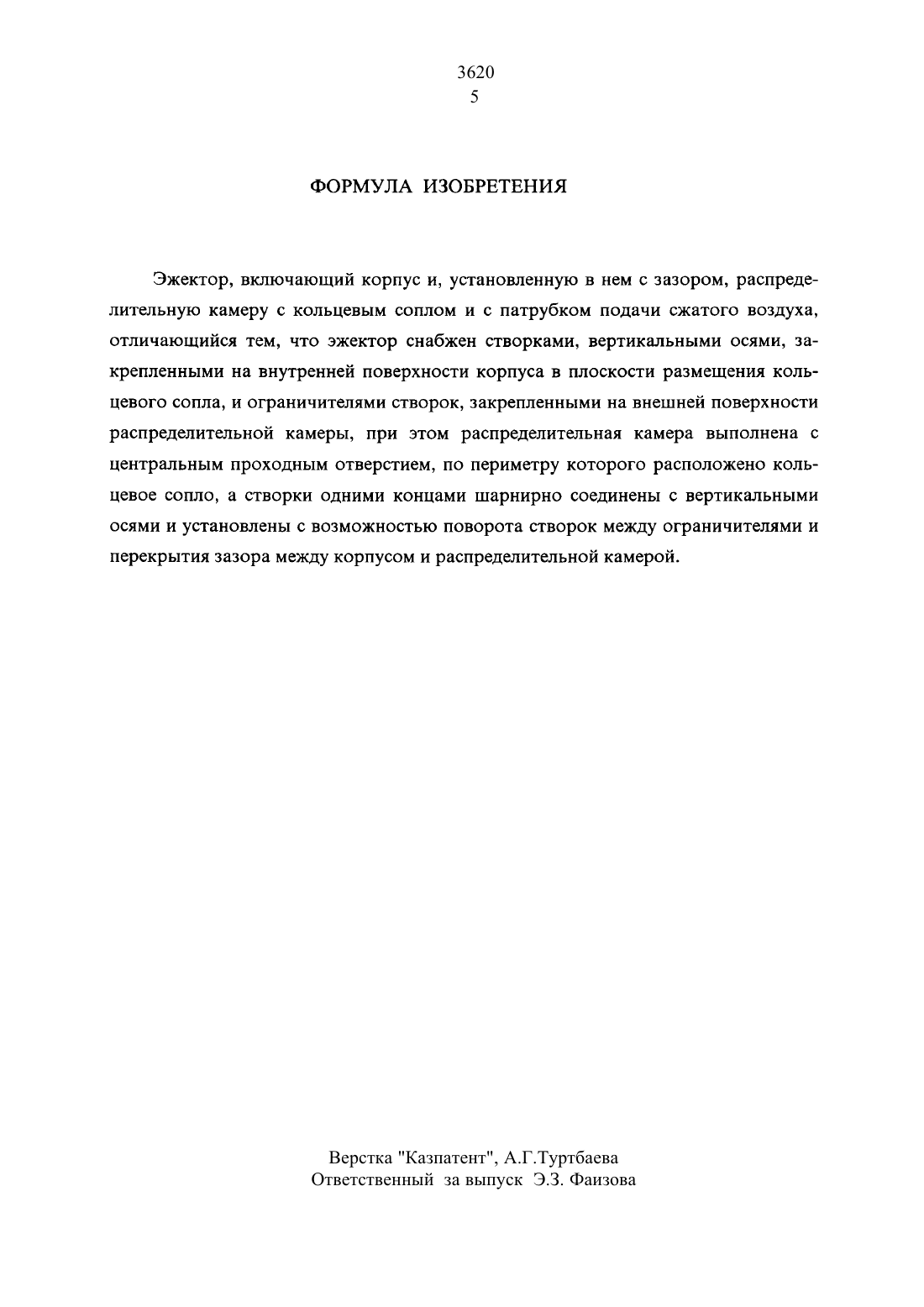

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к эжекторам и может быть использовано в горной промышленности для проветривания тупиковых выработок.Эжектор включает корпус и, установленную в нем с зазором, распределительную камеру с кольцевым соплом и с патрубком подачи сжатого воздуха. Эжектор снабжен створками, вертикальными осями, закрепленными на внутренней поверхности корпуса в плоскости размещения кольцевого сопла, и ограничителями створок, закрепленными на внешней поверхности распределительной камеры, которая выполнена с центральным проходным отверстием, по периметру которого расположено кольцевое сопло, а створки одними концами шарнирно соединены с вертикальными осями и установлены с возможностью поворота створок между ограничителями и перекрытия зазора между корпусом и распределительной камерой.Изобретение обеспечивает автоматическое регулирование производитель НОСТИ эжектора при ИЗМСНСНИИ СОПРОТИВЛСНИЯ ВНСШНСЙ СЕТИ.Изобретение относится к эжекторам и может быть использовано в горной промышленности для проветривания тупиковых выработок.Известна установка для нагнетательного проветривания тупиковых забоев,включающая вентилятор, нагнетательный трубопровод и конфузор снабженный насадкой и фланцем с образованной кольцевой целью. (Авторское свидетельство СССР М 9661113, кл.Е 21 171/08, 1979 г.).Недостатком установки является невысокая производительность насадки изза неполного использования эжектирующей способности струи сжатого воздуха.Известен пневматический эжектор, включающий корпус, обтекатель и патрубок для подачи сжатого воздуха. Обтекатель выполнен в виде конуса и сферического основания, образующих распределительную камеру с кольцевой щелью.Недостатком эжектора является невозможность автоматического регулирования производительности эжектора при изменении сопротивления внешней сети,например, при работе эжектора на трубопровод.Технический результат изобретения, заключающийся в автоматическом регулировании производительности эжектора при изменении сопротивления внешней сети, обеспечивается тем, что эжектор, включающий корпус и, установленную в нем с зазором, распределительную камеру с кольцевым соплом и с парубком подачи сжатого воздуха, согласно изобретению снабжен створками, вертикальными осями, закрепленными на внутренней поверхности корпуса в плоскости размещения кольцевого сопла и ограничителями створок, закрепленными на внешней поверхности распределительной камеры, при этом распределительная камера выполнена с центральным проходным отверстием, по периметру которого расположено кольцевое сопло, а створки одними концами шарнирно соединены с вертикальными осями и установлены с возможностью поворота створок между ограничителями и перекрытия зазора между корпусом и распределительной камерой.На фиг.1 представлен предложенный эжектор (вид А фиг.3), на фиг.2,3 - разрез А-А на фиг.1 (фиг.2 створки открыты, фиг.3 створки закрыты).Эжектор включает корпус 1 с ограничителями 2, закрепленными на его внутренней поверхности, распределительную. камеру с кольцевым соплом 3 с ограничителями 4 створок, закрепленными на внешней поверхности распределительной камеры, створки 5 закрепленные на вертикальных осях 6 в плоскости размещения кольцевого сопла 3, патрубок (не показан) подачи сжатого воздуха в кольцевуюкамеру 7. На чертеже показано направление струи сжатого 8, эжектируемого 9,10воздуха И направление потока 11 при увеличении сопротивления внешней вентиляционной сети.Эжектор работает следующим образом.Сжатый воздух поступает через патрубок в кольцевую камеру 7, откуда истекает через кольцевую щель в направлении 8. При работе эжектора без трубопровода или малом сопротивлении внешней сети (трубопровода) струи сжатого воздуха эжектируют окружающий воздух через центральное отверстие распределительной камеры 9, и зазор между корпусом и распределительной камерой 10При увеличении сопротивления сети происходит частичная рециркуляция потока 11. Этот поток 11, поступает в зазор, образованный между корпусом и створками за счет ограничителя 2, вращает створки на осях 6. Чем больше сопротивление сети, тем больше поток 11 и вращение створок 5. зазор между распределительной камерой и корпусом частично перекрывается створками, что увеличивает напор эжектора.При значительном увеличении сопротивления внешней сети происходит перекрытие зазора створками 5. При этом весь эжектируемый поток направляется через центральное отверстие распределительной камеры (фиг.3) увеличивая скоростной напор.Если сопротивление внешней сети уменьшается, створки 5 приоткрываются или открываются полностью.Использование предложенного эжектора по сравнению с прототипом позволит автоматически регулировать производительность эжектора при изменении
