Эжектор (варианты)

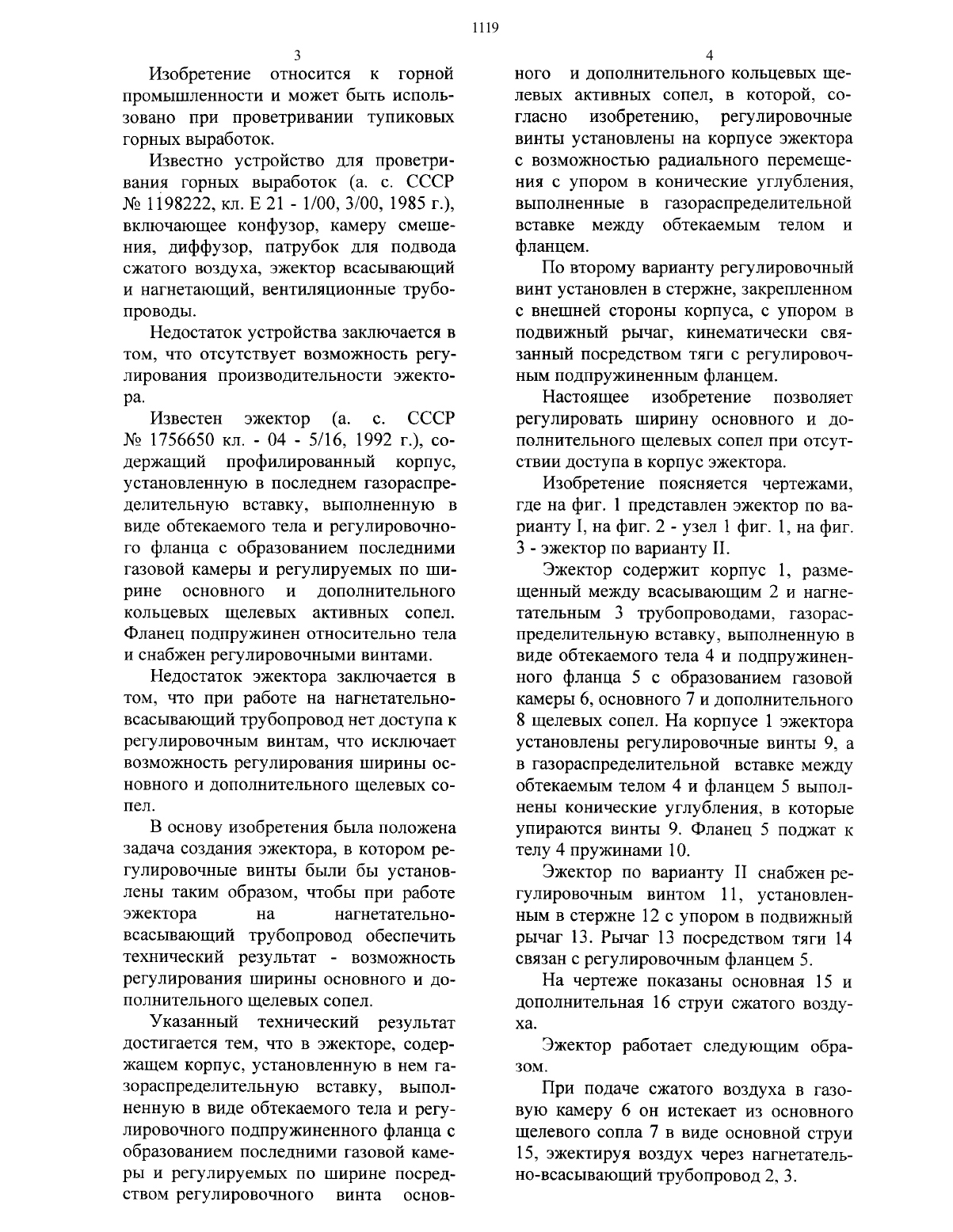

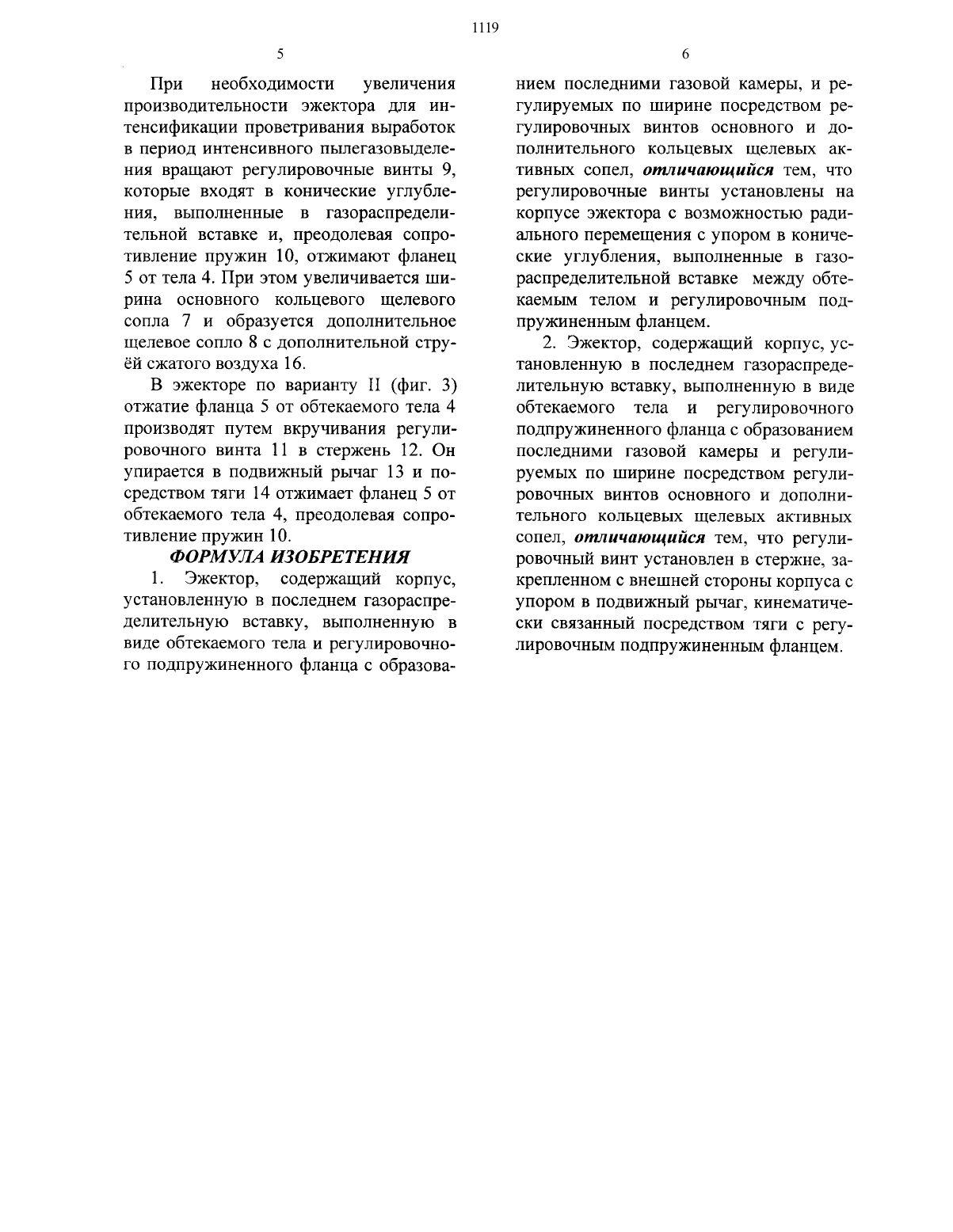

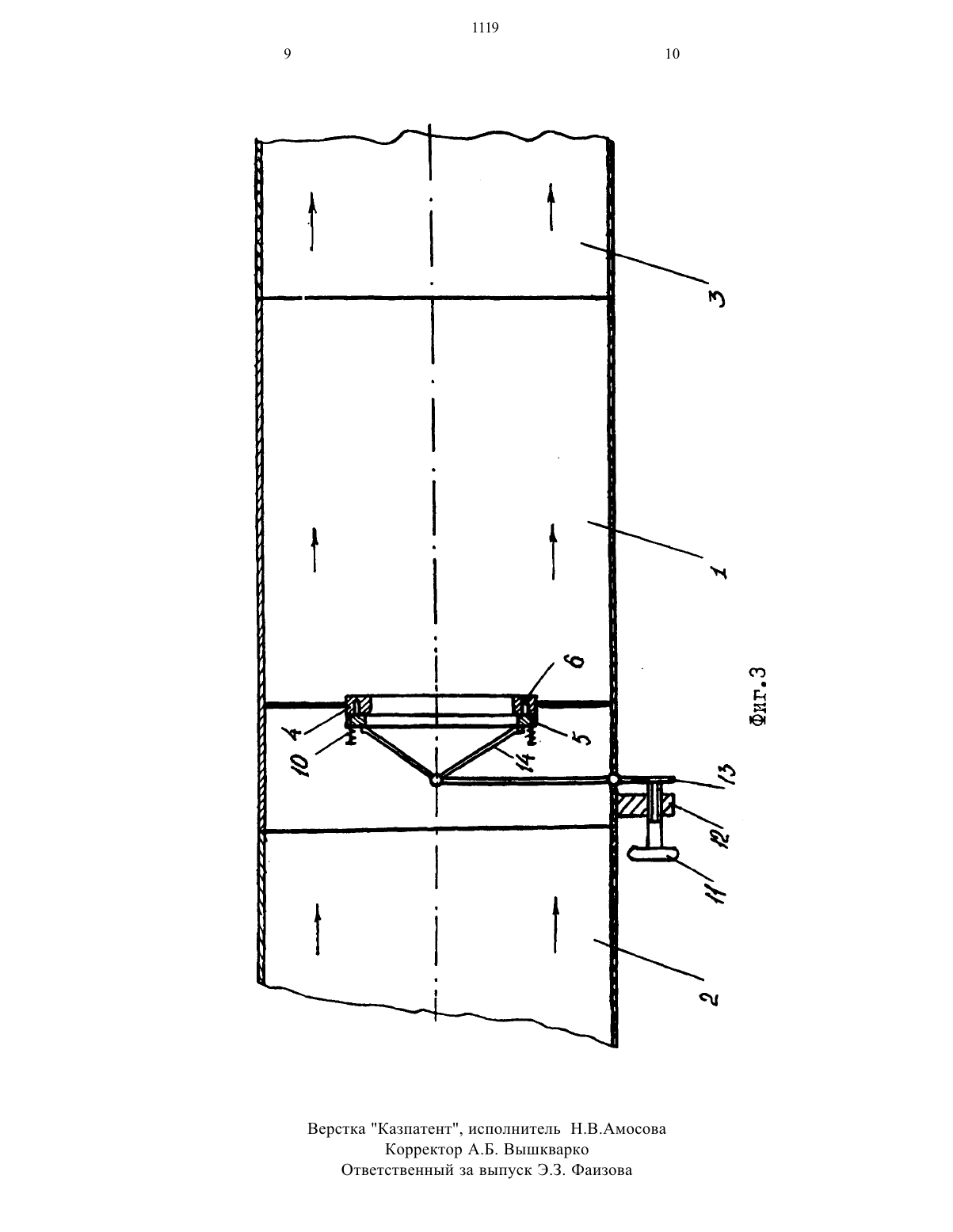

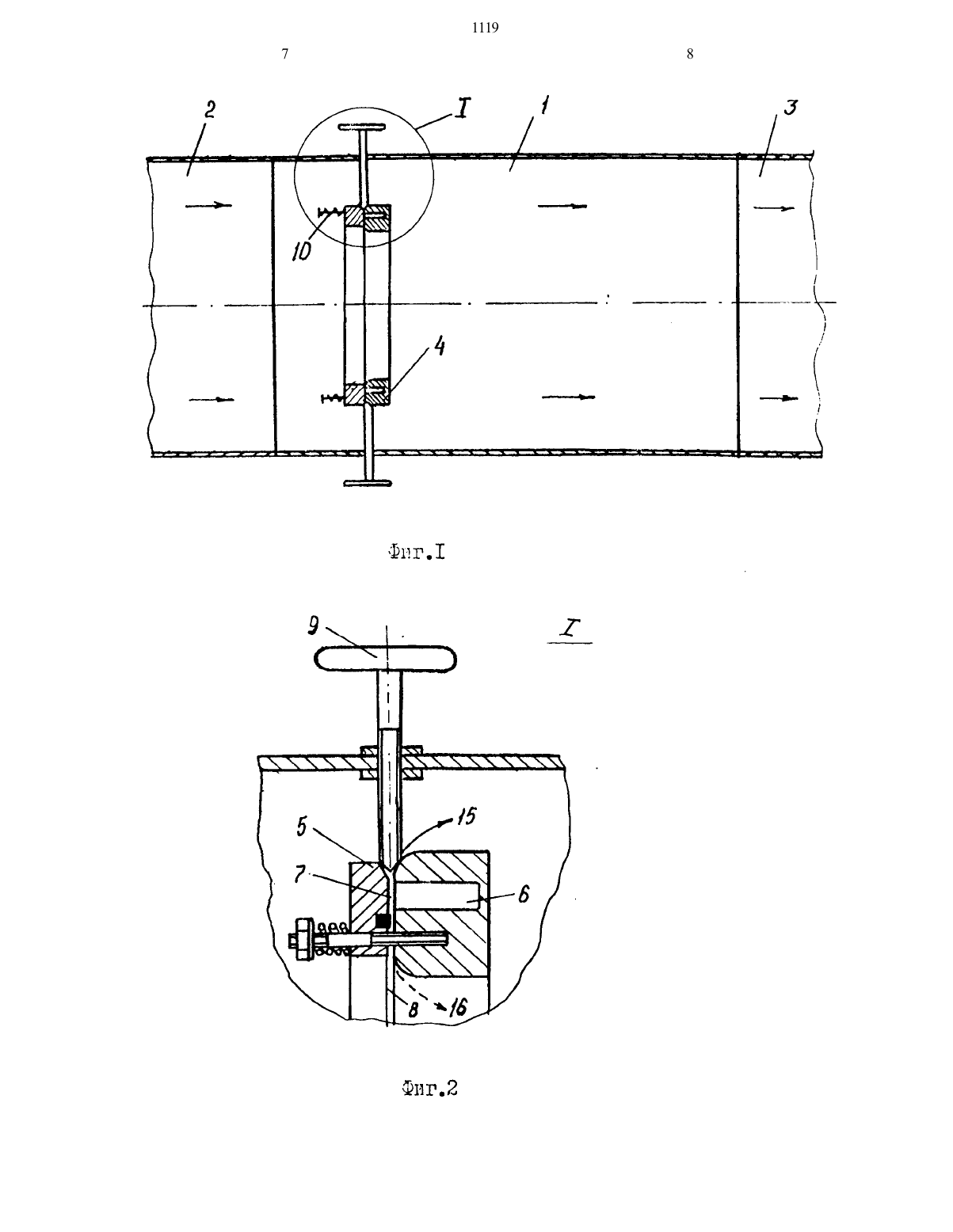

(73) Восточный научно-исследовательский горнометаллургический институт Цветных металлов ВНИИЦветмет(57) Изобретениеотносится К горной промышленности и может быть использовано при проветривании тупиковых горных выработок.Для обеспечения возможности регулирования ширины основного и дополнительного щелевых сопелгазораспределительную вставку, выполненную в виде обтекаемого тела и регулировочного подпружиненного фланца с образованием последними газовой камеры и регулируемых по ширине посредством регулировочного винта основного и дополнительного кольцевых щелевых активных сопел, регулировочные винты установлены на корпусе эжектора с возможностью радиального перемещения с упором в конические углубления, выполненные в газораспределительной вставке между обтекаемым телом и фланцем.По второму варианту регулировочный винт установлен в стержне, закрепленном с внешней стороны корпуса, с упором в подвижный рычаг, кинематически связанный посредством тяги с регулировочным подпружиненным фланцем.промышленности И может быть использовано при проветривании тупиковых горных выработок.Известно устройство для проветривания горных выработок (а. с. СССР Мг 1198222, кл. Е 21 - 1/00, 3/00, 1985 г.),включающее конфузор, камеру смешения, диффузор, патрубок для подвода сжатого воздуха, эжектор всасывающий и Нагнетающий, вентиляционные трубопроводы.Недостаток устройства заключается в том, что отсутствует возможность регулирования производительности эжекто ра. Известен эжектор (а. с. СССРНе 1756650 кл. - 04 - 5/16, 1992 г.), содержащий профилированный корпус,установленную в последнем газораспределительную вставку, выполненную в виде обтекаемого тела и регулировочного фланца с образованием последними газовой камеры и регулируемых по ширине основного и дополнительного кольцевых щелевых активных сопел. Фланец подпружинен относительно тела и снабжен регулировочными винтами.Недостаток эжектора заключается в том, что при работе на нагнетательновсасывающий трубопровод нет доступа к регулировочным винтам, что исключает возможность регулирования ширины основного и дополнительного щелевых сопел.В основу изобретения была положена задача создания эжектора, в котором регулировочные винты были бы установлены таким образом, чтобы при работе эжектора на нагнетательновсасывающий трубопровод обеспечить технический результат - возможность регулирования ширины основного И дополнительного щелевых сопел.Указанный технический результат достигается тем, что в эжекторе, содержащем корпус, установленную в нем газораспределительную вставку, вь 1 полненную в виде обтекаемого тела и регулировочного подпружиненного фланца с образованием последними газовой камеры и регулируемых по ширине посредством регулировочного винта основ 11194 НОГО И ДОПОЛНИТЕЛЬНОГО КОЛЬЦСВЫХ Ще левых активных сопел, в которой, согласно изобретению, регулировочные винты установлены на корпусе эжектора с возможностью радиального перемещения с упором в конические углубления,выполненные в газораспределительной вставке между обтекаемым телом и фланцем.По второму варианту регулировочный винт установлен в стержне, закрепленном с внешней стороны корпуса, с упором в подвижный рычаг, кинематически связанный посредством тяги с регулировочным подпружиненным фланцем.Настоящее изобретение позволяет регулировать ширину основного и дополнительного щелевых сопел при отсутствии доступа в корпус эжектора.Изобретение поясняется чертежами,где на фиг. 1 представлен эжектор по варианту 1, на фиг. 2 - узел 1 фиг. 1, на фиг. 3 - эжектор по варианту П.Эжектор содержит корпус 1, размещенный между всасывающим 2 и нагнетательным 3 трубопроводами, газораспределительную вставку, выполненную в виде обтекаемого тела 4 и подпружиненного фланца 5 с образованием газовой камеры 6, основного 7 и дополнительного 8 щелевых сопел. На корпусе 1 эжектора установлены регулировочные винты 9, а в газораспределительной вставке между обтекаемым телом 4 и фланцем 5 вь 1 полнены конические углубления, в которые упираются винты 9. Фланец 5 поджат к телу 4 пружинами 10.Эжектор по варианту 11 снабжен регулировочным винтом 11, установленным в стержне 12 с упором в подвижный рычаг 13. Рычаг 13 посредством тяги 14 связан с регулировочным фланцем 5.На чертеже показаны основная 15 и дополнительная 16 струи сжатого воздуха.Эжектор работает следующим образом.При подаче сжатого воздуха в газовую камеру 6 он истекает из основного щелевого сопла 7 в виде основной струи15, эжектируя воздух через нагнетательно-всасывающий трубопровод 2, 3.При необходимости увеличения производительности эжектора для интенсификации проветривания выработок в период интенсивного пылегазовыделения вращают регулировочные винты 9,которые входят в конические углубления, выполненные в газораспределительной вставке и, преодолевая сопротивление пружин 10, отжимают фланец 5 от тела 4. При этом увеличивается ширина основного кольцевого щелевого сопла 7 и образуется дополнительное щелевое сопло 8 с Дополнительной струй сжатого воздуха 16.В эжекторе по варианту Н (фиг. 3) отжатие фланца 5 от обтекаемого тела 4 производят путем вкручивания регулировочного винта 11 в стержень 12. Он упирается в подвижный рычаг 13 и посредством тяги 14 отжимает фланец 5 от обтекаемого тела 4, преодолевая сопротивление пружин 10.1. Эжектор, содержащий корпус,установленную в последнем газораспределительную вставку, выполненную в виде обтекаемого тела и регулировочного подпружиненного фланца с образова 1119нием последними газовой камеры, и регулируемых по ширине посредством регулировочных винтов основного и Дополнительного кольцевых щелевых активных сопел, отличающийся тем, что регулировочные винты установлены на корпусе эжектора с возможностью радиального перемещения с упором в конические углубления, выполненные в газораспределительной вставке между обтекаемым телом и регулировочным подпружиненным фланцем.2. Эжектор, содержащий корпус, установленную в последнем газораспределительную вставку, выполненную в виде обтекаемого тела и регулировочного подпружиненного фланца с образованием последними газовой камеры и регулируемых по ширине посредством регулировочных винтов основного и дополнительного кольцевых щелевых активных сопел, опшичающийся тем, что регулировочный винт установлен в стержне, закрепленном с внешней стороны корпуса с упором в подвижный рычаг, кинематически связанный посредством тяги с регулировочным подпружиненным фланцем.
