Клапан для импульсных систем

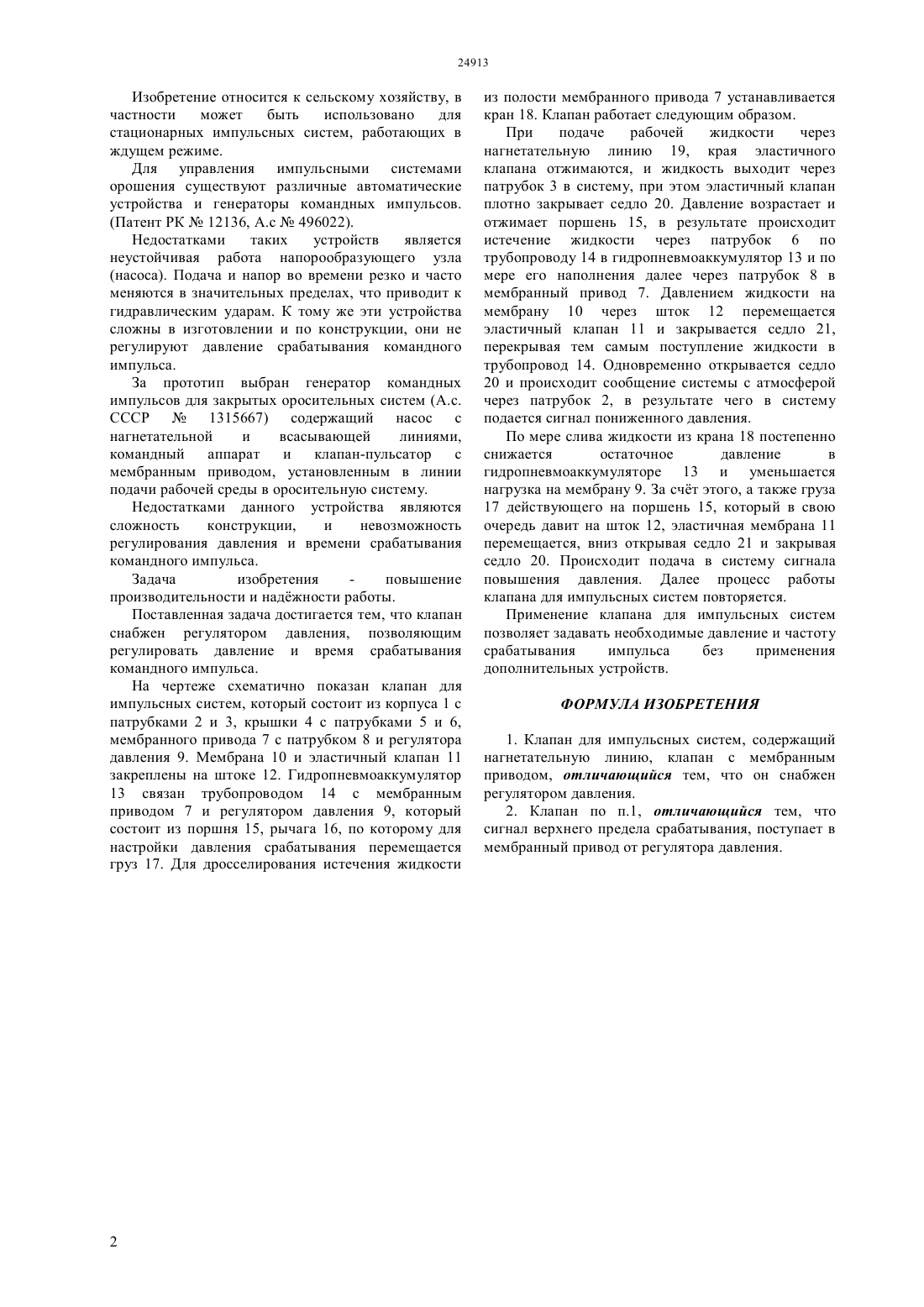

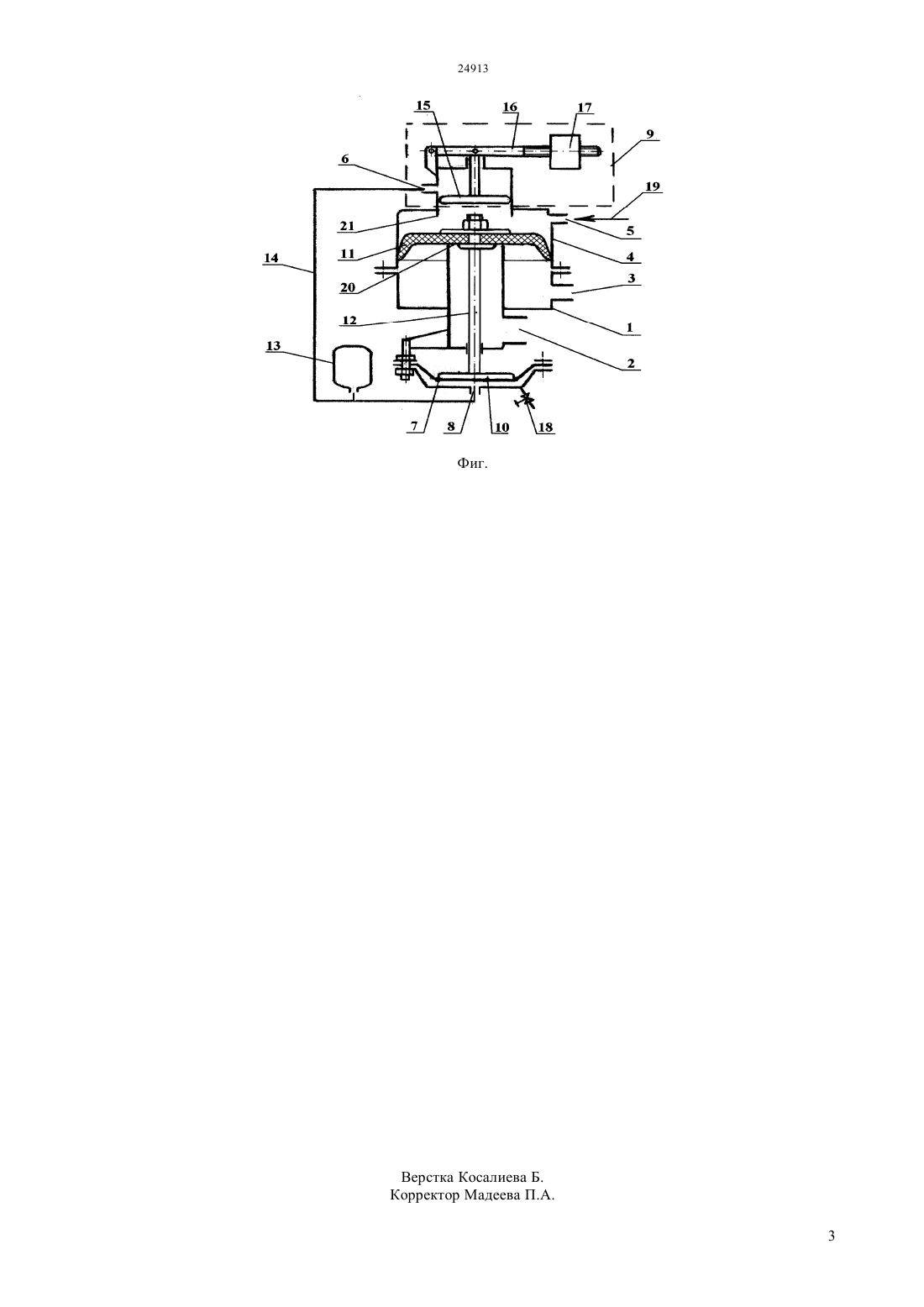

(51) 15 21/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стационарных импульсных систем, работающих в ждущем режиме. Сущность изобретения заключается в том, что клапан для импульсных систем, содержащий нагнетательную линию, клапан с мембранным приводом, отличается тем, что снабжен регулятором давления. Причем сигнал верхнего предела срабатывания, поступает в мембранный привод от регулятора давления. Такое решение улучшает работу насоса, исключает резкие перепады давления,гидравлические удары,упрощает конструкцию, регулируется давление и время срабатывания командных импульсов.(72) Кандрин Николай Ильич Мирдадаев Миробит Салимович Балгабаев Нурлан Нурмаханович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(54) КЛАПАН ДЛЯ ИМПУЛЬСНЫХ СИСТЕМ(57) Изобретение относится к сельскому хозяйству,в частности может быть использовано для Изобретение относится к сельскому хозяйству, в частности может быть использовано для стационарных импульсных систем, работающих в ждущем режиме. Для управления импульсными системами орошения существуют различные автоматические устройства и генераторы командных импульсов.(Патент РК 12136, А.с 496022). Недостатками таких устройств является неустойчивая работа напорообразующего узла(насоса). Подача и напор во времени резко и часто меняются в значительных пределах, что приводит к гидравлическим ударам. К тому же эти устройства сложны в изготовлении и по конструкции, они не регулируют давление срабатывания командного импульса. За прототип выбран генератор командных импульсов для закрытых оросительных систем (А.с. СССР 1315667) содержащий насос с нагнетательной и всасывающей линиями,командный аппарат и клапан-пульсатор с мембранным приводом, установленным в линии подачи рабочей среды в оросительную систему. Недостатками данного устройства являются сложность конструкции,и невозможность регулирования давления и времени срабатывания командного импульса. Задача изобретения повышение производительности и наджности работы. Поставленная задача достигается тем, что клапан снабжен регулятором давления, позволяющим регулировать давление и время срабатывания командного импульса. На чертеже схематично показан клапан для импульсных систем, который состоит из корпуса 1 с патрубками 2 и 3, крышки 4 с патрубками 5 и 6,мембранного привода 7 с патрубком 8 и регулятора давления 9. Мембрана 10 и эластичный клапан 11 закреплены на штоке 12. Гидропневмоаккумулятор 13 связан трубопроводом 14 с мембранным приводом 7 и регулятором давления 9, который состоит из поршня 15, рычага 16, по которому для настройки давления срабатывания перемещается груз 17. Для дросселирования истечения жидкости из полости мембранного привода 7 устанавливается кран 18. Клапан работает следующим образом. При подаче рабочей жидкости через нагнетательную линию 19, края эластичного клапана отжимаются, и жидкость выходит через патрубок 3 в систему, при этом эластичный клапан плотно закрывает седло 20. Давление возрастает и отжимает поршень 15, в результате происходит истечение жидкости через патрубок 6 по трубопроводу 14 в гидропневмоаккумулятор 13 и по мере его наполнения далее через патрубок 8 в мембранный привод 7. Давлением жидкости на мембрану 10 через шток 12 перемещается эластичный клапан 11 и закрывается седло 21,перекрывая тем самым поступление жидкости в трубопровод 14. Одновременно открывается седло 20 и происходит сообщение системы с атмосферой через патрубок 2, в результате чего в систему подается сигнал пониженного давления. По мере слива жидкости из крана 18 постепенно снижается остаточное давление в гидропневмоаккумуляторе 13 и уменьшается нагрузка на мембрану 9. За счт этого, а также груза 17 действующего на поршень 15, который в свою очередь давит на шток 12, эластичная мембрана 11 перемещается, вниз открывая седло 21 и закрывая седло 20. Происходит подача в систему сигнала повышения давления. Далее процесс работы клапана для импульсных систем повторяется. Применение клапана для импульсных систем позволяет задавать необходимые давление и частоту срабатывания импульса без применения дополнительных устройств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Клапан для импульсных систем, содержащий нагнетательную линию, клапан с мембранным приводом, отличающийся тем, что он снабжен регулятором давления. 2. Клапан по п.1, отличающийся тем, что сигнал верхнего предела срабатывания, поступает в мембранный привод от регулятора давления.
